Прислать чертежи →Опоры подвесные серия 4.903-10 вып. 6 жёсткие и пружинные
Изготавливаем подвесные опоры трубопроводов тепловых сетей по серии 4.903-10 выпуск 6: жёсткие подвески Т22-Т25, блоки пружин Т26, пружинные подвески Т27, Т28, Т29 и Т41 для вертикальных трубопроводов. Ниже типы, нагрузки по диаметрам, подбор и копии листов серии.
Типы подвесных опор серии 4.903-10 вып. 6
Нагрузка указана как допускаемая вертикальная на одну подвеску. Нажмите на тип, чтобы открыть его чертёж.
Простейшая подвеска: хомут на трубе, тяга и серьга. Для лёгких горизонтальных трубопроводов малых диаметров.
100-150 кгс · H 1110-2630 ммТ23Жёсткая с регулировкой · Дн 89-325 ммТяга с муфтой для регулировки длины, полухомут и плавник. Основной тип жёсткой подвески средних диаметров.
300-3 500 кгс · H 1150-2960 ммТ24Жёсткая, балка с хомутом · Дн 273-630 ммХомут с балкой и накладкой, шарнирная тяга. Для изолированных трубопроводов, крепление через накладку.
3 500-7 000 кгс · H 1480-3440 ммТ25Жёсткая, две тяги · Дн 426-630 ммБалка на двух шарнирных тягах для тяжёлых трубопроводов больших диаметров.
9 500-14 000 кгс · H 1550-3440 ммТ26Блок пружины · Дн любойПружинный блок в обойме, основа пружинных подвесок Т27, Т28, Т29, Т41. Пружины по ОН 24-3-188-67.
534-5 950 кгс · 10 типоразмеровТ27Пружинная, один блок · Дн 159-426 ммПодвеска с одним блоком пружины для участков с вертикальными температурными перемещениями.
1 050-4 800 кгс · горизонтальныеТ28Пружинная, два блока · Дн 377-1420 ммХомут с балкой на двух пружинных блоках. Для крупных горизонтальных трубопроводов.
8 000-9 500 кгс · горизонтальныеТ29Пружинная, траверса · Дн 720-1420 ммТраверса на двух тягах с блоками пружин и опорная балка под трубу для самых больших нагрузок.
19 000-23 000 кгс · горизонтальныеТ41Пружинная для вертикальных · Дн 159-1420 ммПодвеска вертикального трубопровода: упоры на трубе, хомут и два блока пружин.
1 050-11 500 кгс · вертикальныеТ42Разгружающее устройство · Дн к блокам пружинВременно фиксирует пружины при монтаже и гидравлическом испытании трубопровода.
на монтаж · гидроиспытанияПодбор подвески по диаметру и нагрузке
Укажите диаметр трубы, нагрузку на подвеску и есть ли вертикальные перемещения: покажем подходящие типы. Отправьте подбор, ответим с ценой.
Допускаемые нагрузки, кгс
По таблицам 1-8 серии. Точка означает, что тип для этого диаметра не предусмотрен.
Горизонтальные трубопроводы: жёсткие Т22-Т25 и пружинные Т27-Т29
| Дн, мм | Т22 | Т23 | Т24 | Т25 | Т27 | Т28 | Т29 |
|---|---|---|---|---|---|---|---|
| 32 | 100 | · | · | · | · | · | · |
| 38 | 100 | · | · | · | · | · | · |
| 45 | 150 | · | · | · | · | · | · |
| 57 | 150 | · | · | · | · | · | · |
| 76 | 150 | · | · | · | · | · | · |
| 89 | · | 300 | · | · | · | · | · |
| 108 | · | 500 | · | · | · | · | · |
| 133 | · | 800 | · | · | · | · | · |
| 159 | · | 1 200 | · | · | 1 050 | · | · |
| 194 | · | 1 500 | · | · | 1 600 | · | · |
| 219 | · | 2 000 | · | · | 2 300 | · | · |
| 273 | · | 2 600 | 3 500 | · | 3 500 | · | · |
| 325 | · | 3 500 | 4 500 | · | 4 800 | · | · |
| 377 | · | · | 6 200 | · | 3 500 | 8 000 | · |
| 426 | · | · | 4 500 | 9 500 | 4 800 | 9 500 | · |
| 480 | · | · | 6 200 | 14 000 | · | 8 600 | · |
| 530 | · | · | 7 000 | 14 000 | · | 8 000 | · |
| 630 | · | · | 7 000 | 14 000 | · | 8 000 | · |
| 720 | · | · | · | · | · | 9 500 | 19 000 |
| 820 | · | · | · | · | · | 9 500 | 19 000 |
| 920 | · | · | · | · | · | 9 500 | 19 000 |
| 1020 | · | · | · | · | · | 9 500 | 23 000 |
| 1220 | · | · | · | · | · | 9 500 | 23 000 |
| 1420 | · | · | · | · | · | 9 500 | 23 000 |
Вертикальные трубопроводы: Т41
| Дн, мм | Т41, кгс |
|---|---|
| 159 | 1 050 |
| 194 | 1 600 |
| 219 | 2 300 |
| 273 | 3 300 |
| 325 | 3 300 |
| 377 | 4 000 |
| 426 | 5 300 |
| 480 | 8 000 |
| 530 | 9 500 |
| 630 | 11 500 |
| 720 | 11 500 |
| 820 | 11 500 |
| 920 | 11 500 |
| 1020 | 11 500 |
| 1220 | 11 500 |
| 1420 | 11 500 |
Блоки пружин Т26
| Блок | Допускаемая нагрузка, кгс | Масса, кг |
|---|---|---|
| Т26.01 | 534 | 13,2 |
| Т26.02 | 816 | 15,8 |
| Т26.03 | 1 190 | 22,7 |
| Т26.04 | 1 666 | 23,0 |
| Т26.05 | 2 005 | 32,6 |
| Т26.06 | 2 686 | 43,7 |
| Т26.07 | 3 325 | 63,7 |
| Т26.08 | 4 080 | 71,1 |
| Т26.09 | 4 955 | 85,1 |
| Т26.10 | 5 950 | 105,2 |
Для Т28 при одном диаметре серия даёт несколько исполнений, в таблице наибольшая нагрузка. Длины тяг рассчитаны на перемещения трубопровода до 250 мм. 1 кгс ≈ 9,81 Н.

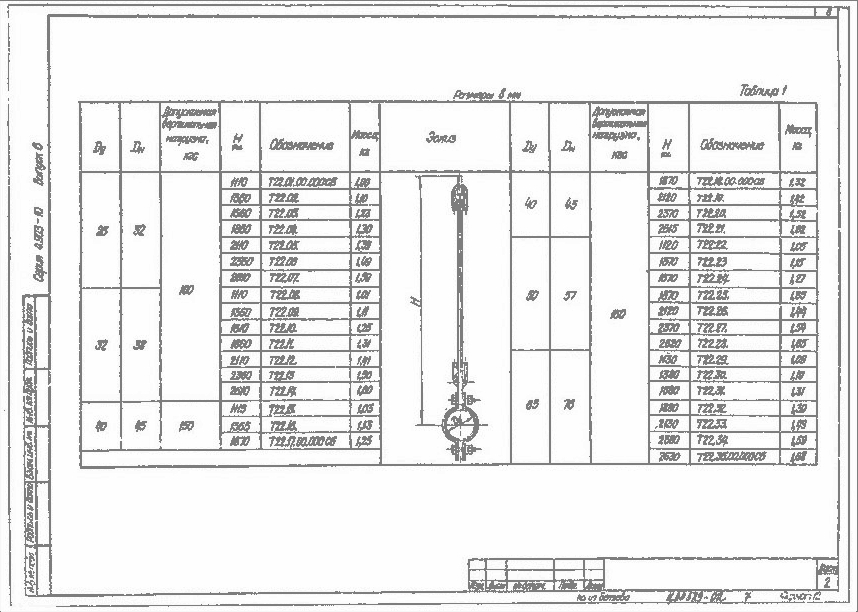

Таблица 1. Жёсткие подвески Т22, Дн 32-76.

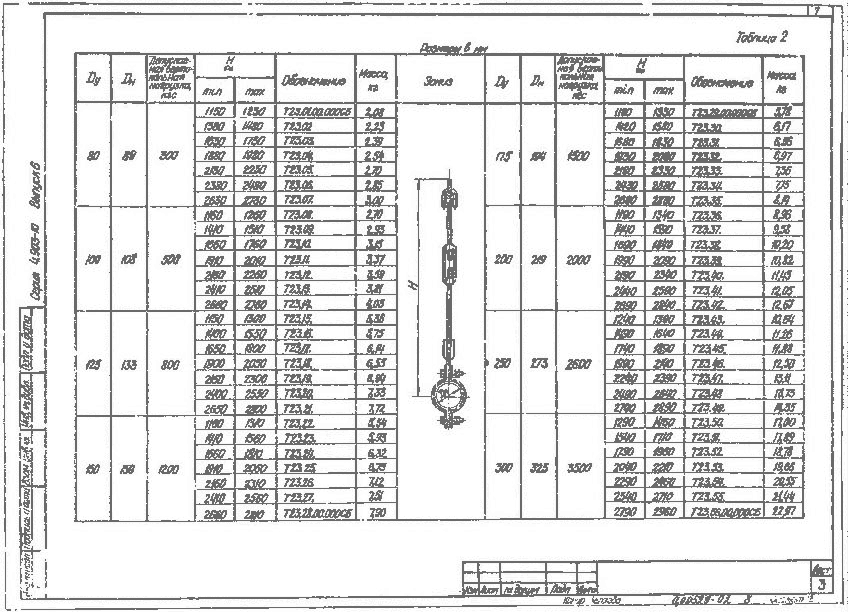

Таблица 2. Жёсткие подвески Т23, Дн 89-325.

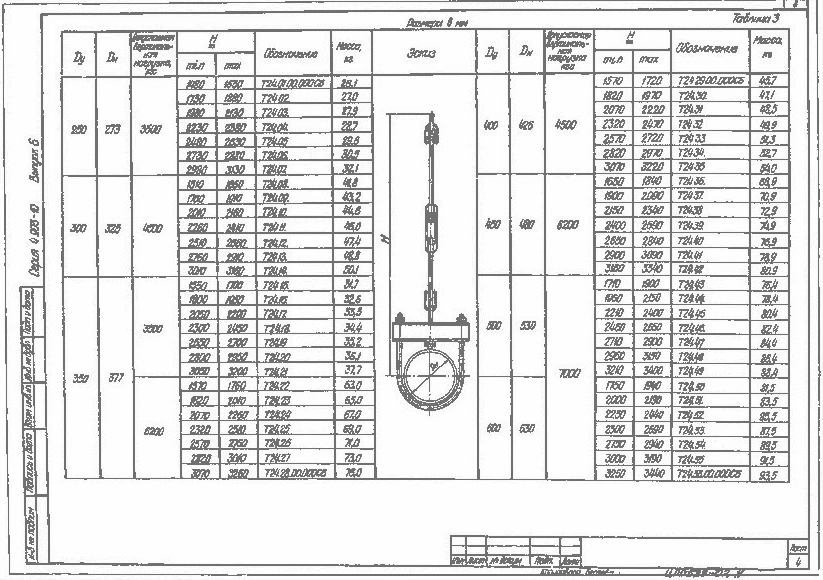

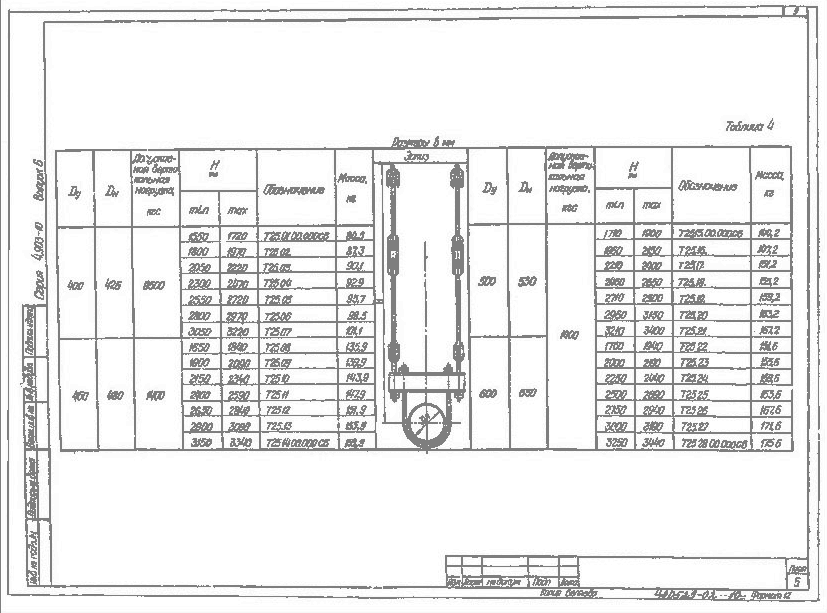

Таблица 3. Жёсткие подвески Т24, Дн 273-630.
Таблица 4. Жёсткие подвески Т25 с двумя тягами, Дн 426-630.

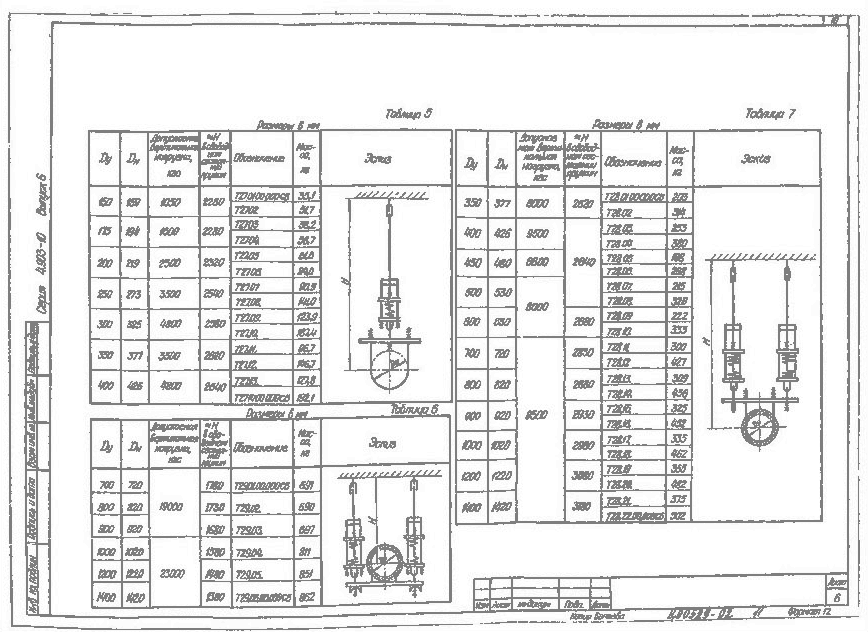

Таблицы 5, 6, 7. Пружинные подвески Т27, Т29, Т28.

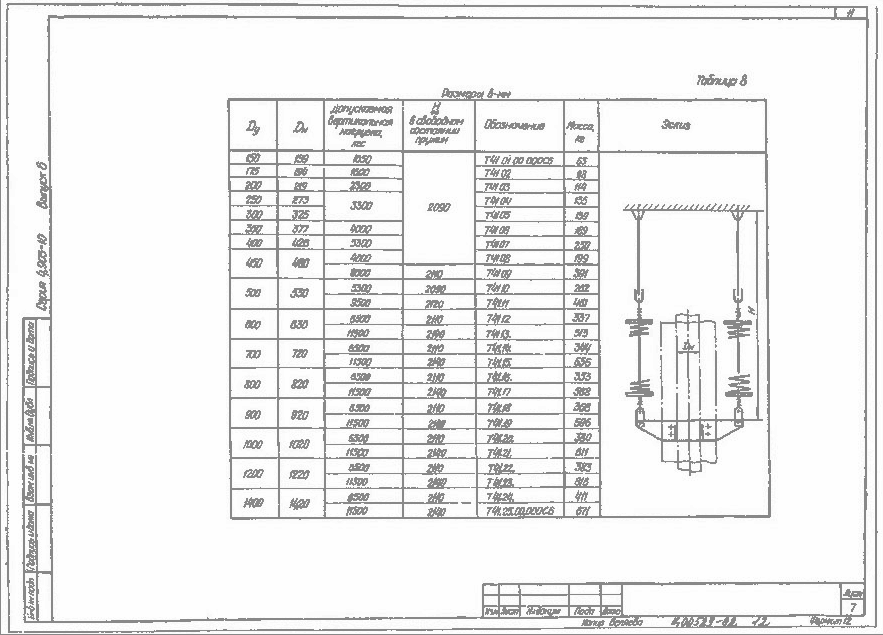

Таблица 8. Пружинные подвески вертикальных трубопроводов Т41.
Сборочные чертежи по типам
Первый лист каждого раздела серии. Нажмите на лист, чтобы открыть крупно.

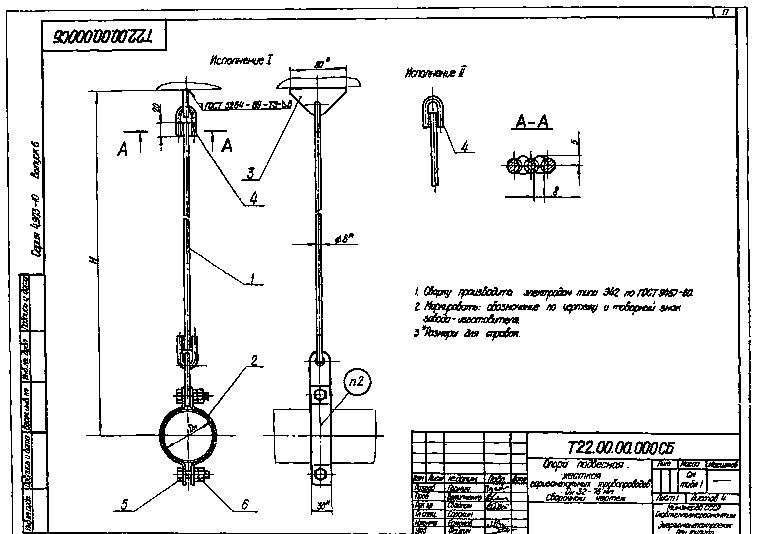

Т22. Жёсткая, одна тяга, Дн 32-76 мм. Сборочный чертёж, лист 1.

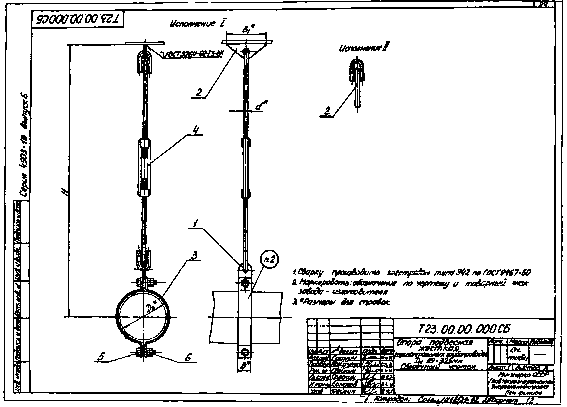

Т23. Жёсткая с регулировкой, Дн 89-325 мм. Сборочный чертёж, лист 1.

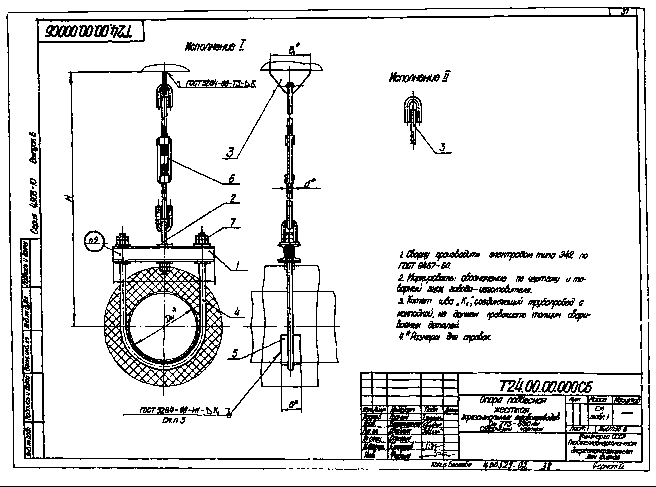

Т24. Жёсткая, балка с хомутом, Дн 273-630 мм. Сборочный чертёж, лист 1.

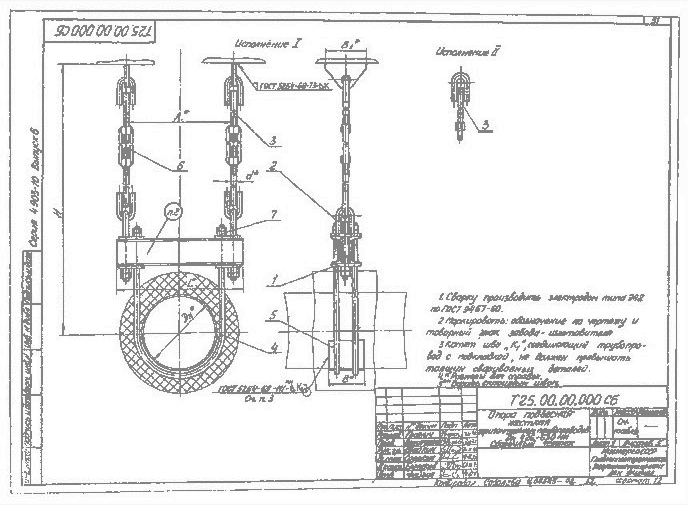

Т25. Жёсткая, две тяги, Дн 426-630 мм. Сборочный чертёж, лист 1.

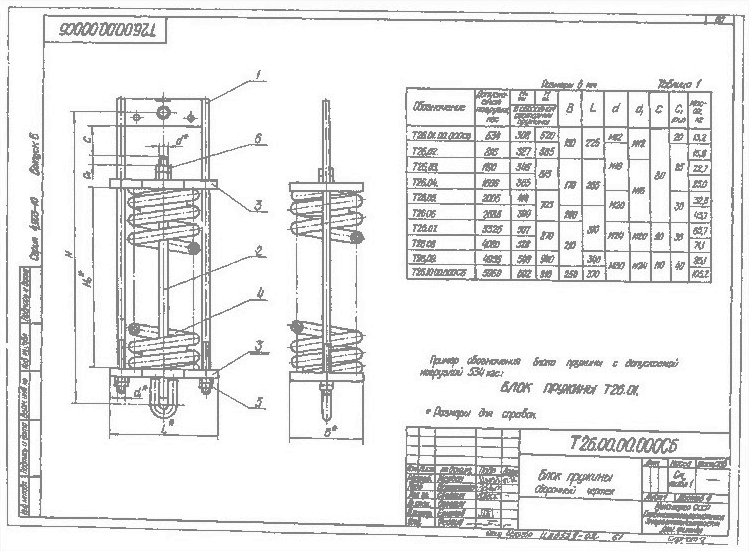

Т26. Блок пружины. Сборочный чертёж, лист 1.

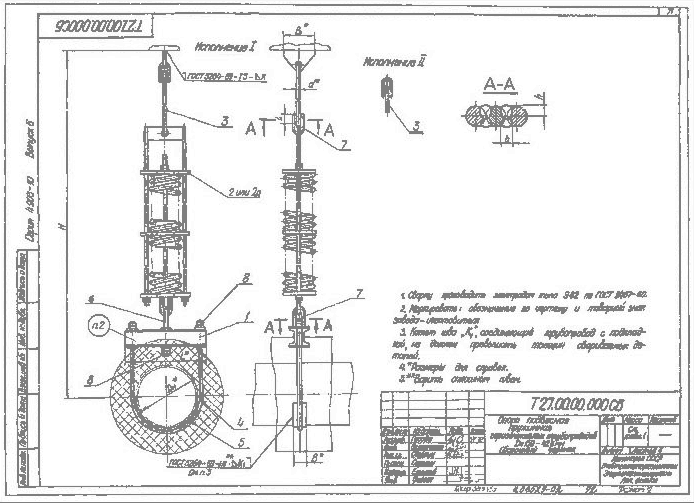

Т27. Пружинная, один блок, Дн 159-426 мм. Сборочный чертёж, лист 1.

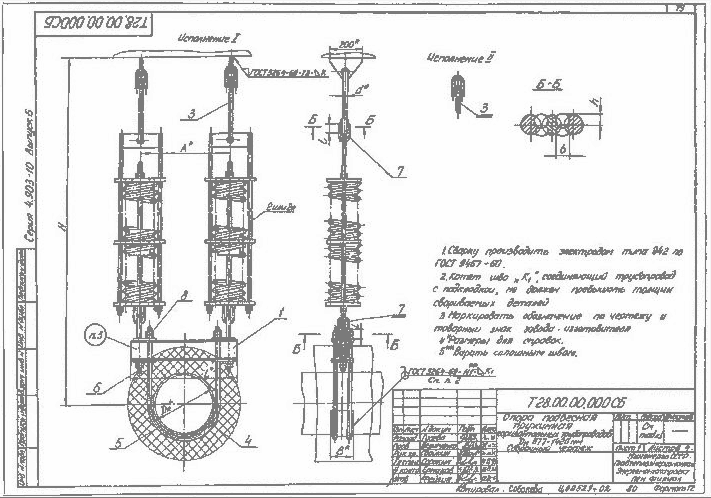

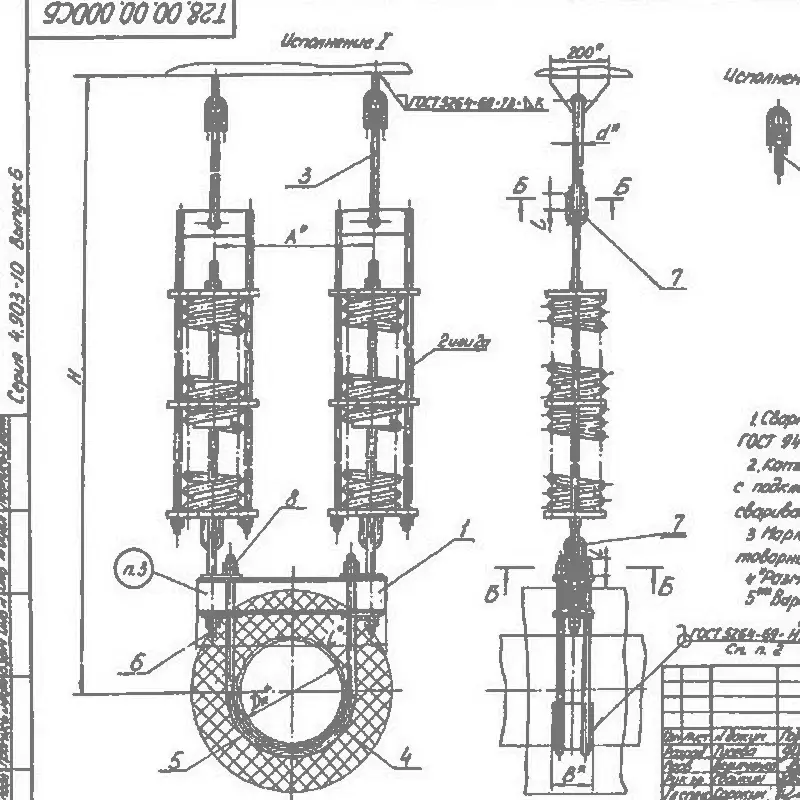

Т28. Пружинная, два блока, Дн 377-1420 мм. Сборочный чертёж, лист 1.

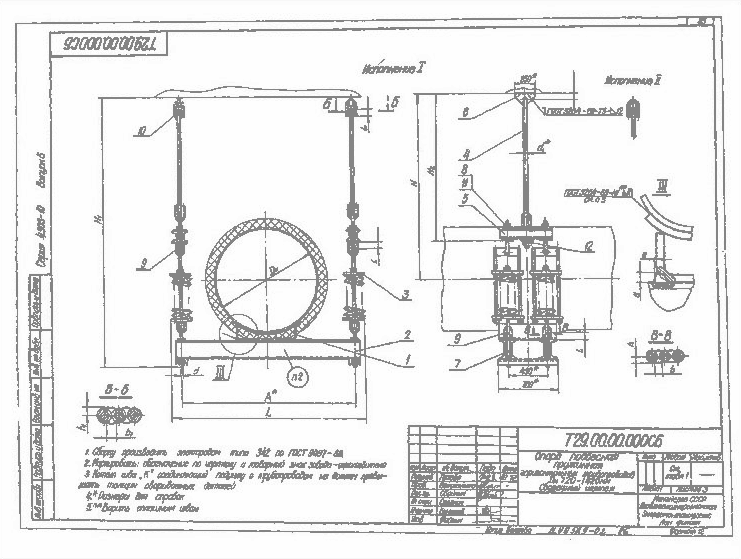

Т29. Пружинная, траверса, Дн 720-1420 мм. Сборочный чертёж, лист 1.

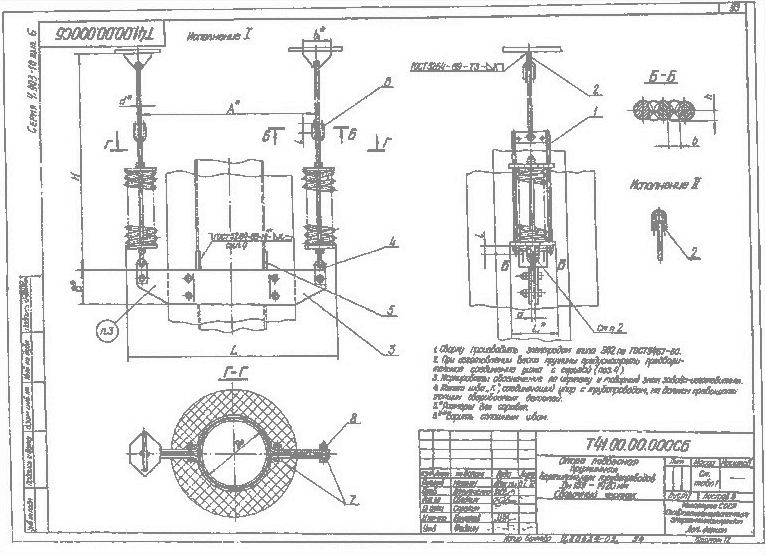

Т41. Пружинная для вертикальных, Дн 159-1420 мм. Сборочный чертёж, лист 1.
Как изготавливаем
- Тяги, серьги и ушки из круга, резьба под муфты и гайки
- Хомуты, полухомуты, балки и траверсы из листа и проката
- Блоки пружин в обойме с пружинами по нагрузке
- Сварка в своём цеху, маркировка по обозначению серии
- Материал по проекту или по серии
Что вы получаете
- Подвески по серии 4.903-10 вып. 6 нужного типа, длины и исполнения
- Комплектация тягами, муфтами, гайками и разгружающими устройствами
- Паспорт или сертификат качества на партию
- Грунтовка, окраска или горячее цинкование на специализированном предприятии
- Отгрузка вместе с подвижными и неподвижными опорами
Частые вопросы о подвесных опорах 4.903-10
Где применяют подвесные опоры серии 4.903-10 вып. 6?
В тепловых сетях надземной прокладки и в камерах: жёсткие подвески для горизонтальных трубопроводов Ду 25-600, пружинные для горизонтальных и вертикальных трубопроводов Ду 150-1400. Давление до 64 кгс/см², температура до 440 °С.
Когда нужна пружинная подвеска, а не жёсткая?
Если в точке подвеса есть вертикальные температурные перемещения трубопровода. Жёсткая тяга при этом перегружается или разгружается, а блок пружины сохраняет нагрузку в допустимых пределах.
Серия действует?
Выпуск 6 введён в 1972 году, позже заменён серией 5.903-13 вып. 6-95. Марки по 4.903-10 до сих пор встречаются в проектах и спецификациях. Изготавливаем подвески по обеим сериям и по ОСТ 108.275, при необходимости сверим замену марок.
Как подобрать блок пружины?
По наибольшей рабочей нагрузке и осадке пружины при этой нагрузке, как указано в серии. Блоки Т26.01-Т26.10 рассчитаны на 534-5 950 кгс. Для больших нагрузок ставят два или четыре блока (Т28, Т29).
Что указать в заявке?
Марку по серии, наружный диаметр трубы, длину тяги H и исполнение (I с приваркой к закладной, II на проушине). Например: ОПОРА ПОДВЕСНАЯ I-76 Т22.29 или БЛОК ПРУЖИНЫ Т26.01.
Нужно ли разгружающее устройство?
Да, при монтаже блоков пружин и гидравлическом испытании трубопровода. Устройство Т42 временно фиксирует пружины, после испытания его снимают.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
