Опоры трубопроводов / ГОСТ 14911-82
ГОСТ 14911-82 · Ру до 10 МПа · до 450 °С · Собственный завод в СПб с 2004 года

Опоры подвижные ГОСТ 14911-82 Дн 18-1620

Изготавливаем подвижные опоры стальных технологических трубопроводов по ГОСТ 14911-82: приварные ОПП1, ОПП2, ОПП3, хомутовые ОПХ1, ОПХ2, ОПХ3 и бескорпусные ОПБ1, ОПБ2. Ниже размеры, масса и нагрузки по таблицам стандарта, копии чертежей и подбор обозначения с массой партии.

Запросить ценуОтправить заявку на почту+7 (812) 600-10-08
8 типовП1-П3, Х1-Х3, Б1, Б2
Дн 18-1620наружный диаметр трубы
до 1216 кНвертикальная нагрузка ОПП3
Опора хомутовая ОПХ2 ГОСТ 14911-82, разрез по чертежу стандарта
01 · Типы

Типы подвижных опор по ГОСТ 14911-82

Нажмите на тип, чтобы подобрать обозначение, массу и нагрузку в калькуляторе ниже.

ОПП1Тип П1 · Дн 18-48 мм · h 70, 100 мм

Приварная опора для труб малого диаметра: гнутый корпус и ребро, труба приваривается к корпусу.

ОПХ1Тип Х1 · Дн 18-48 мм · h 70, 100 мм

Хомутовая опора для малых диаметров: корпус с проушинами, труба крепится хомутом на гайках, без сварки на трубе.

ОПП2Тип П2 · Дн 57-1620 мм · h 100, 150 мм

Приварная опора из швеллерного корпуса с ребром. Самый массовый тип подвижной опоры для стальных трубопроводов.

ОПП3Тип П3 · Дн 57-1620 мм · h 100, 150 мм

Удлинённая приварная опора: длина корпуса 2l, выше допускаемая нагрузка, для больших пролётов и тяжёлых труб.

ОПХ2Тип Х2 · Дн 57-630 мм · h 100, 150 мм

Хомутовая опора с подушкой и двумя хомутами, при Дн от 377 мм с упором. Труба не приваривается к опоре.

ОПХ3Тип Х3 · Дн 57-630 мм · h 100, 150 мм

Удлинённая хомутовая опора с четырьмя хомутами для больших нагрузок без сварки на трубе.

ОПБ1Тип Б1 · Дн 18-530 мм · h по табл. 4 мм

Бескорпусная опора: гнутая подушка под трубу, привариваемая к трубе. Минимальная высота.

ОПБ2Тип Б2 · Дн 18-530 мм · h по табл. 4 мм

Бескорпусная хомутовая опора: подушка и U-образный хомут с гайками.

02 · Подбор

Обозначение, масса и нагрузка опоры

Выберите тип, высоту и диаметр трубы: получите обозначение для спецификации, массу одной опоры и партии, допускаемую нагрузку. Отправьте расчёт, ответим с ценой.

Обозначение
масса 1 шт, кг
масса партии, кг
Q до 150 °С, кН

03 · Размеры

Размеры опор по таблицам 1-4

Основные размеры по ГОСТ 14911-82 для каждого типа. Обозначения размеров соответствуют чертежам ниже.

dн, ммrhh1 (h=70 / 100)h2 (h=70 / 100)abd
18; 21,31170 и 10030 / 6077 / 1073440М8
25; 26,81470 и 10030 / 6077 / 1073840М8
32; 33,51770 и 10030 / 6084 / 1144460М10
38; 42,32270 и 10030 / 6084 / 1145460М10
45; 482570 и 10030 / 6084 / 1146260М10
dн, ммblsa
57; 60; 75,5; 7655170334
88,5; 8955170334
108; 114; 127; 133; 140100170345
159; 165100170445
194; 219; 273190170445
325; 377; 426280220660
480; 530400220670
630; 720; 820; 920400220870
10204002201070
1220; 1420; 16205202201070
dн, ммh1aa1bb1ll1l2sd
57; 603586нет553417050303М10
75,5; 763590нет553417050303М12
88,5; 8935106нет553417050303М12
108; 114451361201004517050383М16
133451501201004517050383М16
159451801201004517050384М16
194502301001904517070564М20
219502421001904517070564М20
273702981001904517070564М24
325903501502806022070566М24
377904021502806022070566М24
4261104561502806022070566М24
4801105081503807022070566М24
5301205581504007022070566М24
6301456581404407022080568М24
dн, ммrablh, не болееd
18; 21,3113420508М8
23; 26,8143820508М8
32; 33,5174420508М10
38; 42,3215420508М10
44,5; 45; 48246220508М10
57; 60297050508М10
75,5; 763890501008М12
88,5; 89451065010012М12
108541225010012М12
114571365010012М12
1336715010015012М16
1598018010015012М16
1949723010020012М16
21911024210020016М20
27313729820020016М20
32516335020020016М20
37718940220020016М20
42621345630020016М24
48024050835020016М24
53026555835020016М24

Размеры в мм. Для ОПП1 и ОПХ1 h1 и h2 даны для h = 70 и h = 100 мм. Габаритная высота h2 на чертеже не указана и контролю не подлежит. Круглые отверстия в корпусе П2, П3, Х2, Х3 и в ребре П1, Х1 выполняются по требованию заказчика.

04 · Масса и нагрузки

Масса опор и допускаемые нагрузки

Справочное приложение стандарта: масса опоры и расчётная максимальная вертикальная нагрузка в зависимости от температуры среды.

dн, ммМасса ОПП2, кгМасса ОПХ2, кгQ до 150 °С, кНQ 150-300 °С, кНQ 300-450 °С, кН
57; 601,241,7044,133,318,1
75,5; 761,171,9049,037,320,1
88,5; 891,152,9053,940,722,1
108; 114; 1271,633,4056,442,723,0
133; 1401,624,4059,845,624,5
159; 1651,975,5084,863,734,8
1943,287,8082,462,833,8
2193,138,9080,461,332,8
2732,9013,4080,461,332,8
3257,5920,10196,1148,179,4
3777,1922,80185,3141,275,5
4267,0325,10183,4138,374,5
48010,6429,10172,6130,469,6
53010,6231,90172,6130,469,6
63014,8750,50237,3180,496,1
72012,57нет268,7203,0110,8
82012,17нет287,3216,7116,7
92011,81нет296,2223,6120,1
102014,93нет392,3294,2158,9
122018,74нет347,1262,8141,2
142018,07нет347,1262,8141,2
162017,63нет347,1262,8141,2
dн, ммМасса ОПП2, кгМасса ОПХ2, кгQ до 150 °С, кНQ 150-300 °С, кНQ 300-450 °С, кН
57; 601,712,0028,121,27,8
75,5; 761,532,1031,423,912,8
88,5; 891,612,3036,026,214,7
108; 114; 1272,104,0037,728,415,4
133; 1402,015,0039,730,416,4
159; 1653,006,3056,442,723,2
1944,118,6053,041,722,6
2193,9110,2053,940,722,0
2733,6914,3053,940,722,0
3259,1921,80130,498,152,5
3778,7924,10124,594,650,5
4268,6229,40122,691,249,0
48012,6332,40114,787,347,1
53012,7231,10114,786,346,1
63017,6755,60157,9120,663,7
72015,14нет178,5135,373,5
82014,71нет191,2144,278,5
92014,51нет196,1149,180,4
102018,23нет262,8196,1105,9
122022,44нет231,4175,594,1
142021,77нет231,4175,594,1
162021,33нет231,4175,594,1
dн, ммМасса ОПП3, кгМасса ОПХ3, кгQ до 150 °С, кНQ 150-300 °С, кНQ 300-450 °С, кН
57; 602,483,50107,981,944,1
75,5; 762,333,80126,596,152,0
88,5; 892,304,70142,2107,957,9
108; 114; 1273,004,60155,9117,763,2
133; 1403,235,50170,6129,469,6
159; 1654,357,10247,1186,3101,0
1946,5610,60251,1190,2102,0
2196,2711,80251,1190,2102,0
2735,8116,30196,1148,179,4
32515,2924,40598,2451,1243,2
37714,3929,90588,4441,3239,3
42614,0632,50588,4441,3239,3
48021,2739,20564,9427,6229,5
53021,2542,20561,9423,6227,5
63029,7565,10781,6591,3317,7
72025,18нет882,6666,9358,9
82024,32нет929,7702,1378,0
92023,72нет951,2676,6386,4
102029,87нет1216,0924,8497,2
122037,88нет1137,6858,1442,3
142037,34нет1137,6858,1442,3
162035,27нет1137,6858,1442,3
dн, ммМасса ОПП3, кгМасса ОПХ3, кгQ до 150 °С, кНQ 150-300 °С, кНQ 300-450 °С, кН
57; 603,364,4072,153,929,4
75,5; 763,254,7084,363,733,5
88,5; 893,224,8094,672,139,2
108; 114; 1274,205,90103,078,542,6
133; 1404,017,30114,786,846,6
159; 1656,018,80163,8124,567,2
1948,2212,10166,7127,568,2
2197,8313,40166,7127,568,2
2737,3918,00130,498,153,0
32518,3930,80398,1302,0161,8
37717,5933,20392,3298,1159,8
42617,2435,80392,3298,1159,8
48025,2743,40376,6284,4153,0
53025,4546,50372,6282,4152,0
63035,3571,20519,8392,3211,8
72030,28нет588,4441,3239,3
82029,42нет617,8470,7251,1
92029,35нет637,4451,1256,9
102036,46нет814,0617,8333,4
122044,88нет755,1568,8307,9
142043,54нет755,1568,8307,9
162042,67нет755,1568,8307,9
Высота hdн, ммМасса ОПП1, кгQ до 150 °С, кНQ 150-300 °С, кНQ 300-450 °С, кН
70 мм18; 21,3; 25; 26,80,4321,618,610,8
70 мм32; 33,5; 38; 42,3; 45; 480,5121,618,610,8
100 мм18; 21,3; 25; 26,80,6014,713,27,5
100 мм32; 33,5; 38; 42,3; 45; 480,6214,713,27,5
МаркаМасса ОПХ1, кг
ОПХ1-70.180,78
ОПХ1-70.250,80
ОПХ1-70.320,90
ОПХ1-70.380,97
ОПХ1-70.451,00
ОПХ1-100.180,90
ОПХ1-100.250,94
ОПХ1-100.321,05
ОПХ1-100.381,10
ОПХ1-100.451,11
dн, ммМасса ОПБ1, кг
18; 21,3; 23; 26,8; 32; 33,50,03
38; 42,3; 44,5; 45; 480,02
57; 600,06
75,5; 760,05
88,5; 890,12
108; 1140,13
1330,39
1590,38
194; 2190,37
2731,02
325; 3771,00
4261,60
4801,90
5301,80
dн, ммМасса ОПБ2, кг
18; 21,30,12
23; 26,80,13
32; 33,50,12
38; 42,30,16
44,5; 45; 480,19
57; 600,33
75,5; 760,46
88,5; 890,52
1080,56
1140,55
1331,21
1591,32
1941,45
2192,29
2733,81
3253,82
3774,40
4266,85
4807,90
5308,46

По справочному приложению ГОСТ 14911-82: масса не более указанной, Q: расчётная максимальная вертикальная нагрузка на опору при температуре рабочей среды. Одна нагрузка относится к обоим типам строки (П и Х). ОПХ2 и ОПХ3 выпускаются до Дн 630, для ОПБ нагрузки стандартом не заданы.

05 · Чертежи

Чертежи опор из ГОСТ 14911-82

Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

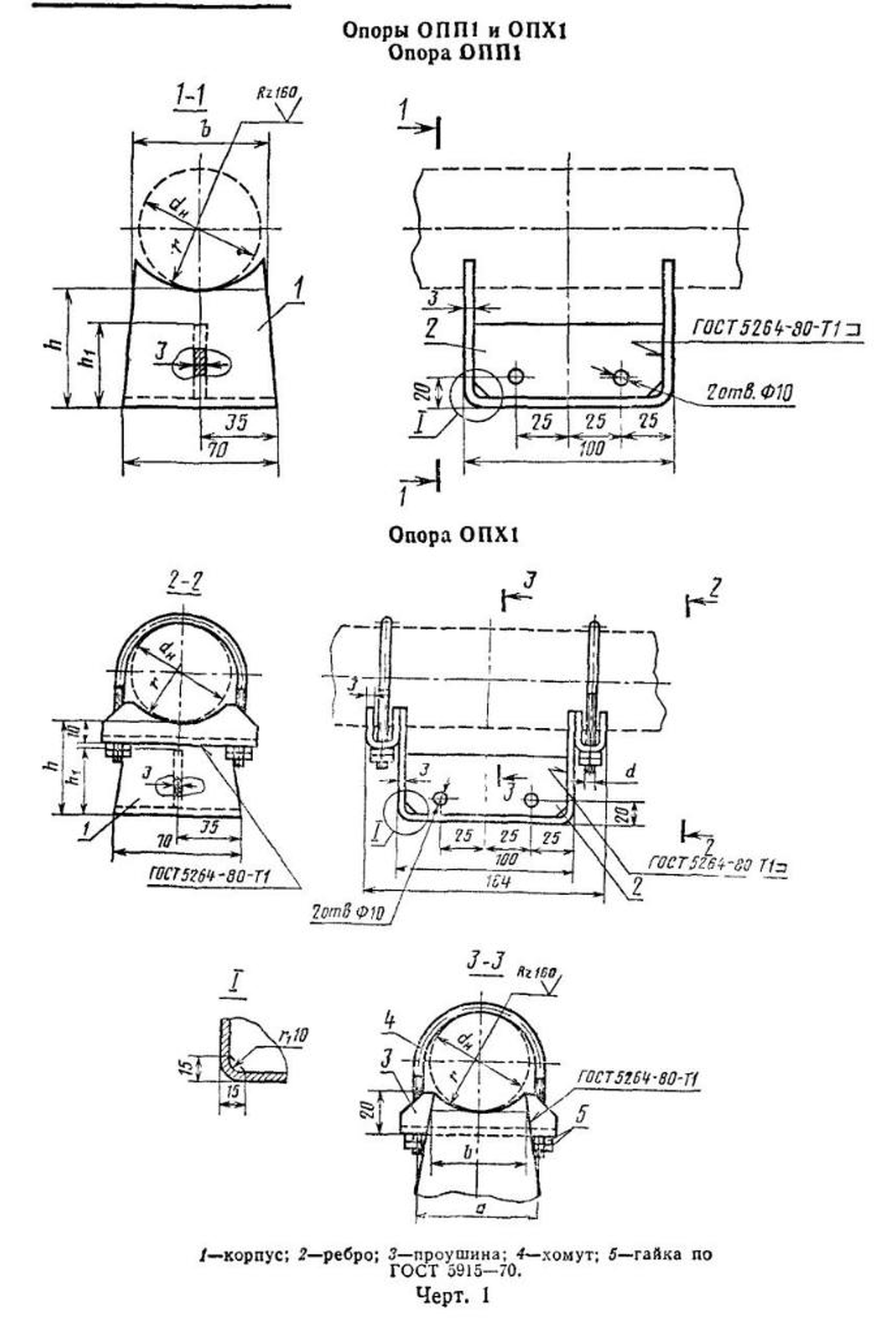

ГОСТ 14911-82, черт. 1: опоры ОПП1 и ОПХ1

Черт. 1. Опоры ОПП1 и ОПХ1: корпус, ребро, проушина, хомут, гайка.

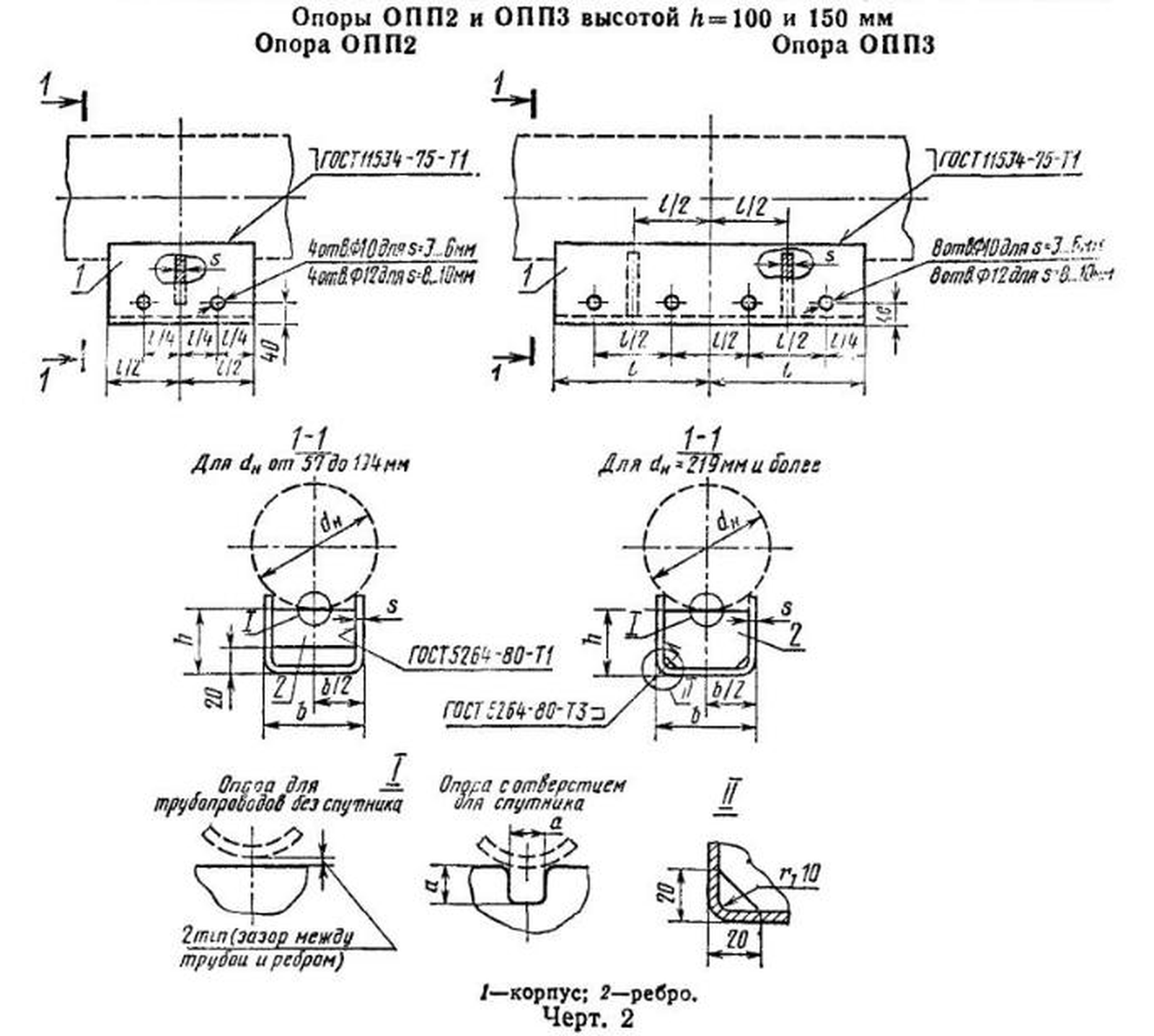

ГОСТ 14911-82, черт. 2: опоры ОПП2 и ОПП3

Черт. 2. Опоры ОПП2 и ОПП3, сечения для Дн 57-194 и от 219 мм, узел под спутник.

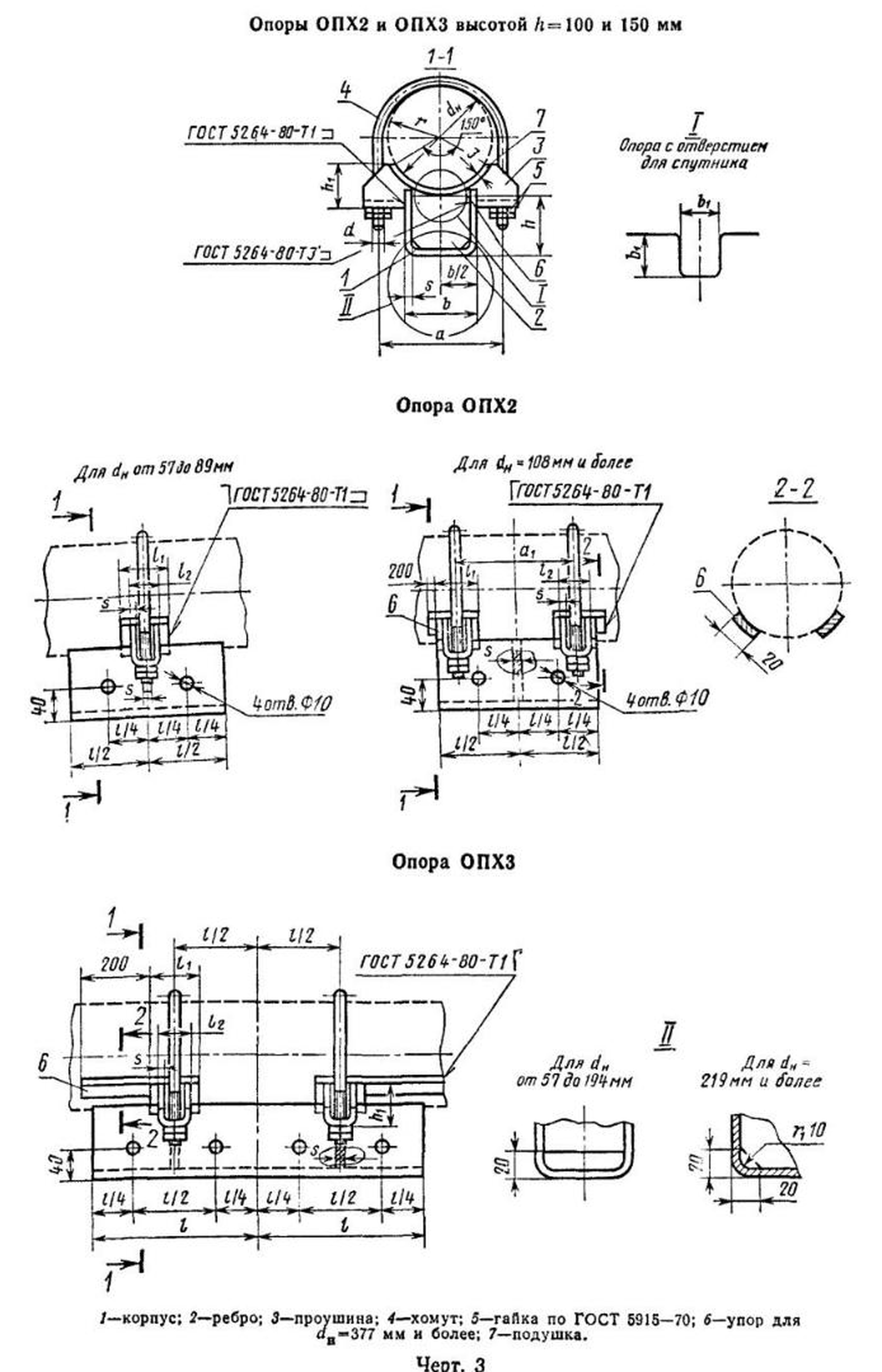

ГОСТ 14911-82, черт. 3: опоры ОПХ2 и ОПХ3

Черт. 3. Опоры ОПХ2 и ОПХ3 с подушкой, хомутами и упором для Дн от 377 мм.

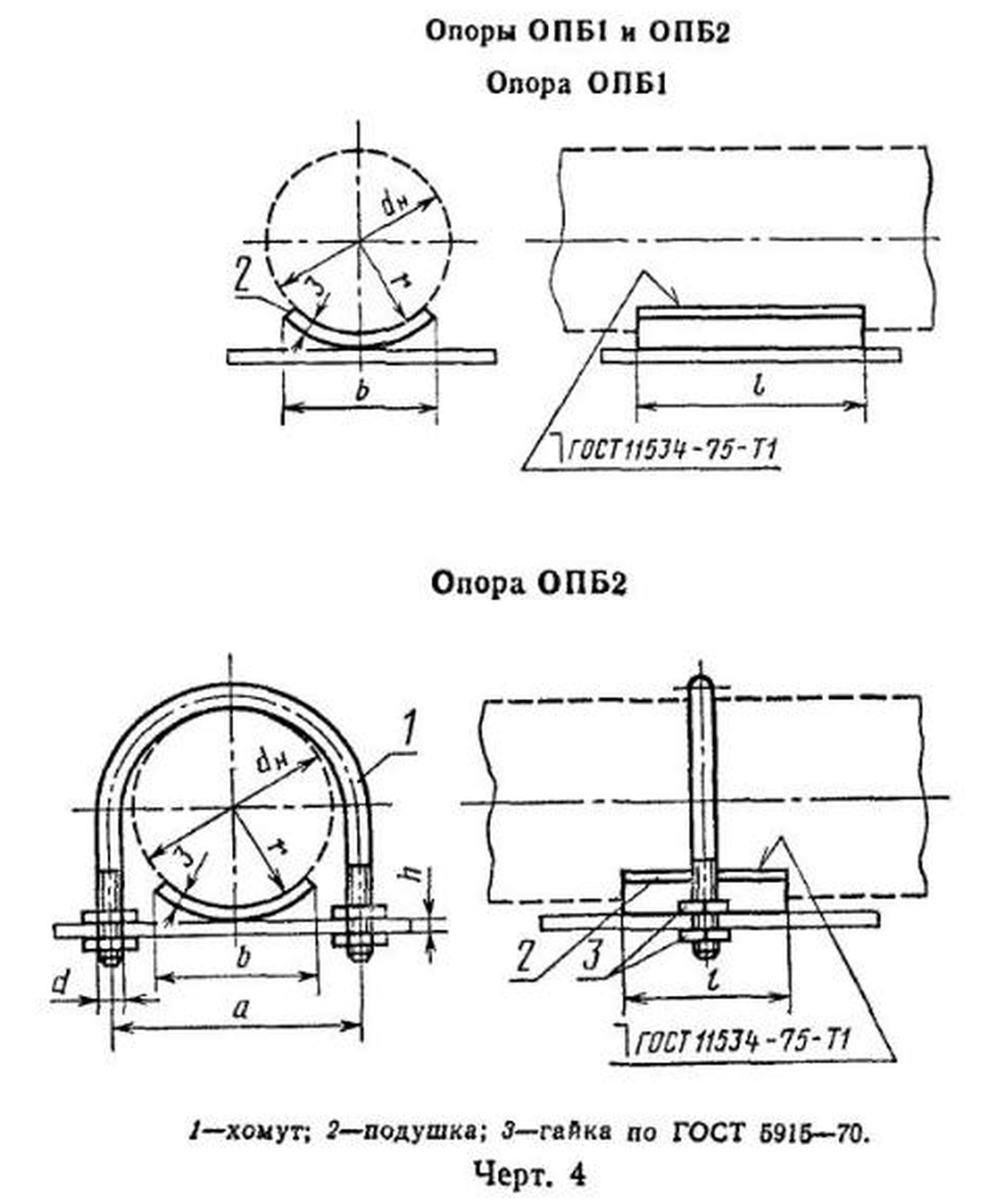

ГОСТ 14911-82, черт. 4: опоры ОПБ1 и ОПБ2

Черт. 4. Бескорпусные опоры ОПБ1 и ОПБ2: подушка, хомут, гайка.

Нужны опоры по этим чертежам?Запросить цену+7 (812) 600-10-08
06 · Изготовление

Как изготавливаем

  • Корпус гнём из листа или режем из швеллера, ребро и проушины режем на лазере
  • Отверстия в корпусе и под спутник по заявке
  • Хомуты гнём из круга с резьбой под гайки
  • Сварка в своём цеху, маркировка по обозначению
  • Сталь и покрытие по проекту или заявке
Поставка

Что вы получаете

  • Опоры по ГОСТ 14911-82 нужного типа и высоты
  • Комплектация хомутами и гайками для типов Х и Б2
  • Паспорт или сертификат качества на партию
  • Грунтовка, окраска или горячее цинкование на специализированном предприятии
  • Отгрузка вместе с другими опорами по спецификации
07 · Вопросы

Частые вопросы об опорах ГОСТ 14911-82

Для каких трубопроводов применяют опоры по ГОСТ 14911-82?

Для стальных технологических трубопроводов наружным диаметром 18-1620 мм с температурой среды от 0 до 450 °С и давлением Ру до 10 МПа. Стандарт не распространяется на магистральные трубопроводы, тепловые сети, трубопроводы электростанций и холодильные, а также на прокладку в сейсмических районах и на вечномёрзлых грунтах.

Чем опоры П отличаются от Х?

Опоры П (ОПП1, ОПП2, ОПП3) привариваются к трубе. Опоры Х (ОПХ1, ОПХ2, ОПХ3) крепятся к трубе хомутами на гайках, сварка на трубе не нужна. Хомутовые опоры тяжелее и выпускаются до Дн 630.

Чем ОПП2 отличается от ОПП3?

ОПП3 длиннее: корпус 2l вместо l и больше отверстий. Допускаемая вертикальная нагрузка у ОПП3 в 2-3 раза выше, чем у ОПП2 того же диаметра.

Как расшифровать обозначение опоры?

ОП, тип, высота h, наружный диаметр трубы, признак отверстий и спутника, номер стандарта. Например, ОПП3-100.194 ос ГОСТ 14911-82: тип П3, h = 100 мм, Дн 194 мм, со всеми отверстиями в корпусе (о) и со спутником (с). «оч» означает часть отверстий.

Какую нагрузку выдерживает опора?

По справочному приложению стандарта, например ОПП2-100.219 до 80,4 кН при температуре до 150 °С, ОПП3-100.219 до 251 кН. С ростом температуры допускаемая нагрузка снижается. Таблицы для всех марок выше на странице.

Какие требования к изготовлению?

Классификация, технические требования, приёмка, маркировка и упаковка по ГОСТ 22130-76. Марку стали и покрытие указывайте в заявке или берите из проекта.
