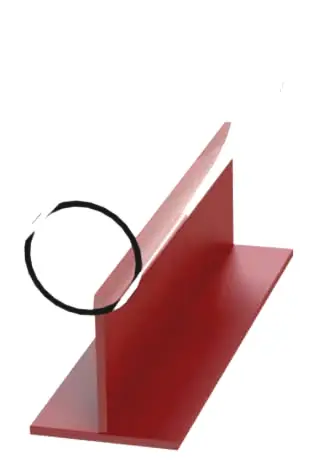

Прислать чертежи →Опора ТП ОСТ 36-146-88 Дн 18-159 тавровая приварная
Изготавливаем тавровые приварные опоры типа ТП по ОСТ 36-146-88 для изолированных и неизолированных технологических трубопроводов на Ру до 10 МПа, Дн 18-159 мм. Тавр из двутавра № 20 или 30 либо сварной тавр приваривается к трубе и скользит по опорной конструкции. Высота 70-150 мм, длина 100, 170 или 340 мм.
Размеры, масса и нагрузки опор ТП
Данные по таблице 2 ОСТ 36-146-88. h: высота от основания до низа трубы, B: ширина основания. Тавр: из двутавра по ГОСТ 8239 указанного номера или сварной из листа толщиной S. Для опор из разрезанного двутавра h меньше на половину ширины реза, но не более чем на 4 мм. «нет»: осевая нагрузка не допускается, исполнение работает как подвижная опора.
| Дн, мм | Исполнение | Высота h, мм | Ширина B, мм | Тавр | Масса, кг | Qy, кН | Pz при Px = 0,5Pz, кН | Pz при Px = 0,2Pz, кН |
|---|---|---|---|---|---|---|---|---|
| 18-45 | АС00 | 70 | 50 | сварной, S = 5 мм | 0,6 | 2,0 | 1,5 | 2 |
| АС10 | 100 | 50 | сварной, S = 5 мм | 0,7 | 1,0 | 2 | ||
| 57-89 | А11 | 100 | 100 | двутавр № 20 | 1,8 | 4,0 | нет | нет |
| А12 | 100 | 100 | двутавр № 20 | 3,6 | 3,0 | 7 | ||
| АС11 | 100 | 100 | сварной, S = 6 мм | 1,7 | нет | нет | ||
| АС12 | 100 | 100 | сварной, S = 6 мм | 3,4 | 3,0 | 7 | ||
| А21 | 150 | 135 | двутавр № 30 | 3,1 | нет | нет | ||
| А22 | 150 | 135 | двутавр № 30 | 6,2 | 3,0 | 7 | ||
| АС21 | 150 | 100 | сварной, S = 6 мм | 2,2 | нет | нет | ||
| АС22 | 150 | 100 | сварной, S = 6 мм | 4,4 | 3,0 | 7 | ||
| 108-159 | Б12 | 100 | 100 | двутавр № 20 | 4,0 | 9,5 | 18,0 | 35 |
| БС12 | 100 | 100 | сварной, S = 6 мм | 3,8 | 18,0 | 35 | ||
| Б22 | 150 | 135 | двутавр № 30 | 7,0 | 18,0 | 35 | ||
| БС22 | 150 | 100 | сварной, S = 6 мм | 5,0 | 18,0 | 35 |
- А: тавр из двутавра; АС: сварной тавр
- Б и БС: тавр с рёбрами, для Дн 108-159
- Первая цифра: высота, 0 = 70 мм, 1 = 100 мм, 2 = 150 мм
- Вторая цифра: длина, 0 = 100 мм, 1 = 170 мм, 2 = 340 мм
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 89-ТП-А12-09Г2С-ОСТ 36-146-88
Опора ТП исполнения А12 из стали 09Г2С для трубы Дн 89 мм.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор ТП из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

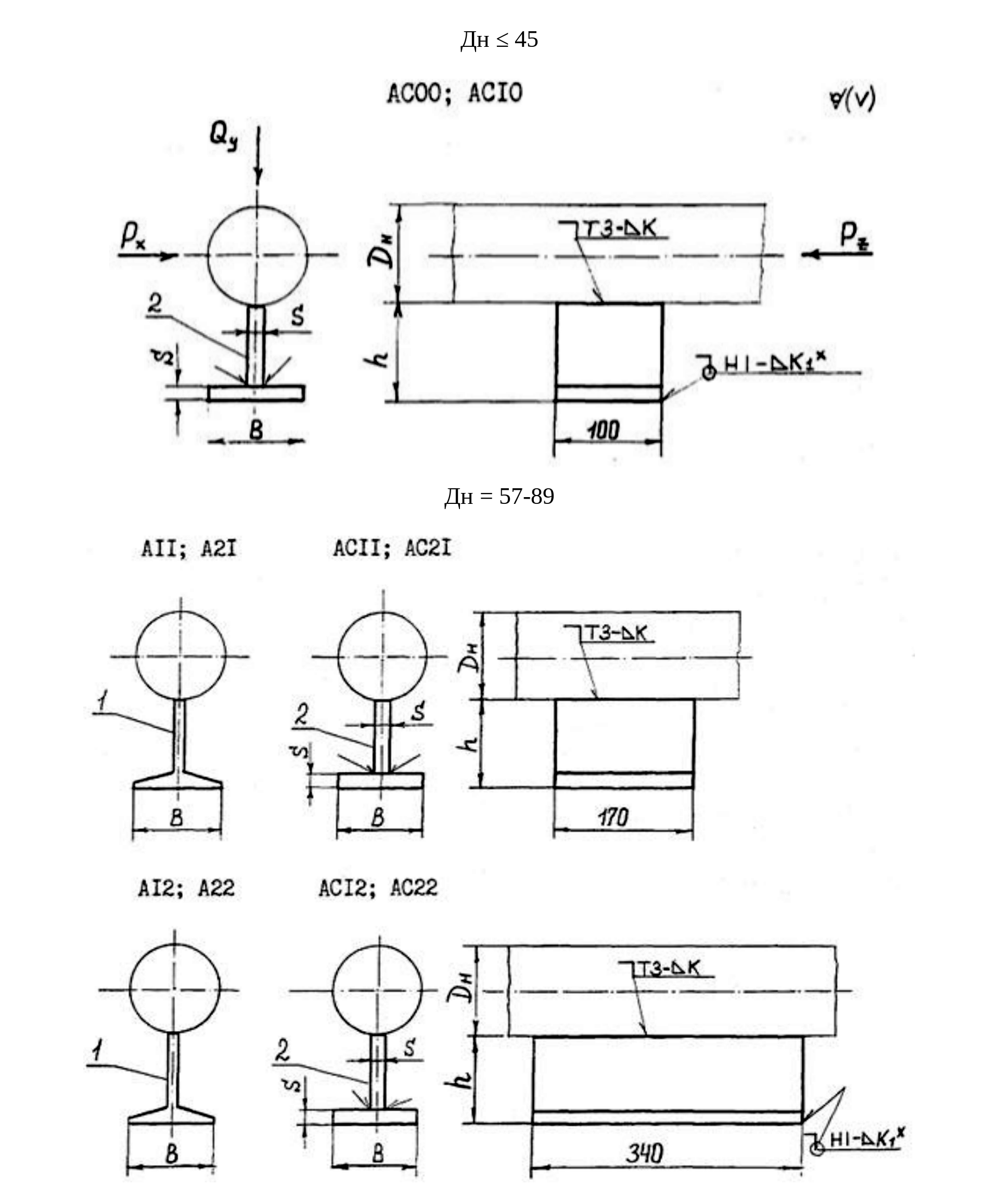

Черт. 1, лист 1. Исполнения АС00, АС10 для Дн до 45 и А11-АС22 для Дн 57-89.

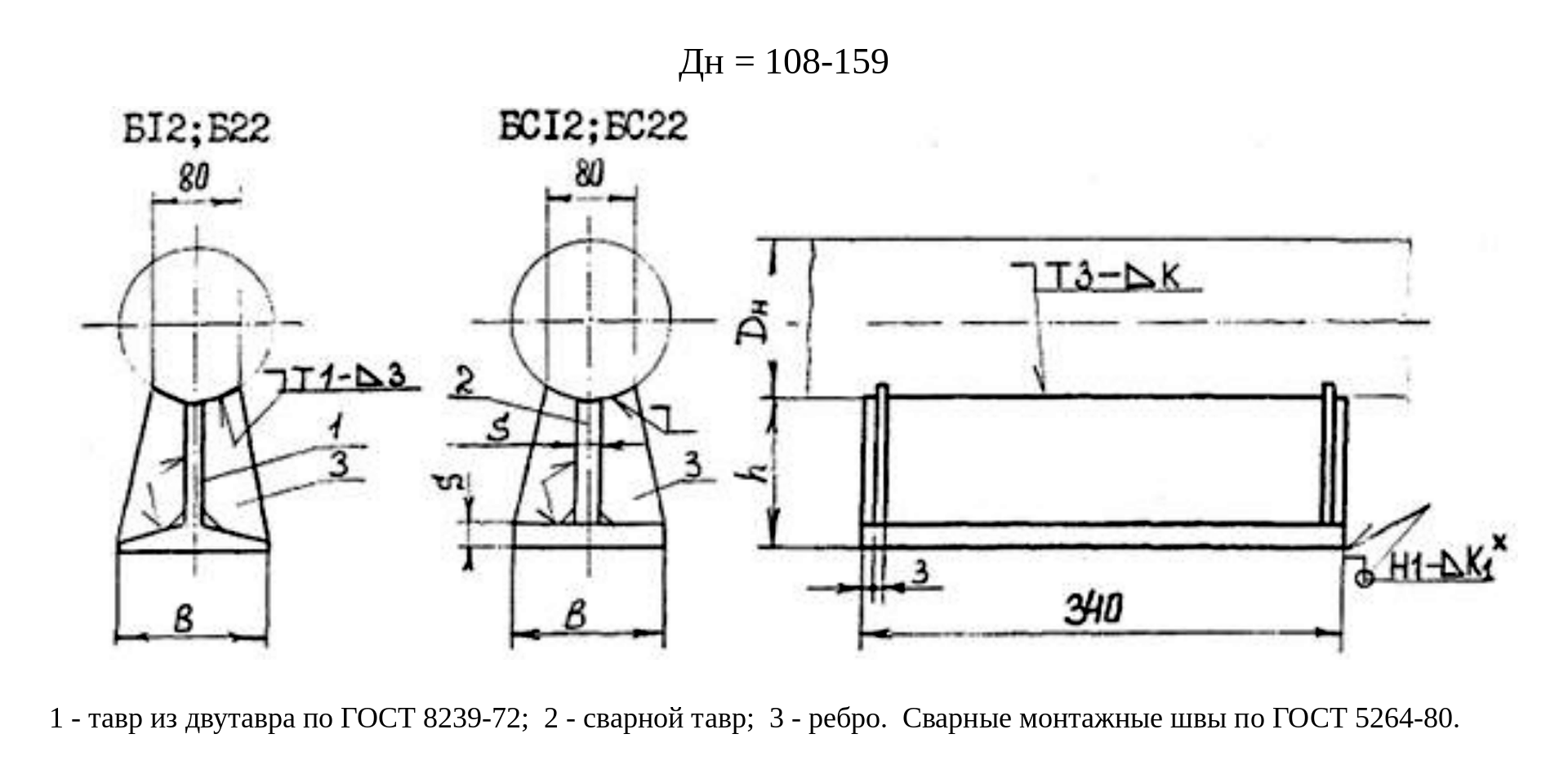

Черт. 1, лист 2. Исполнения Б и БС с рёбрами для Дн 108-159.

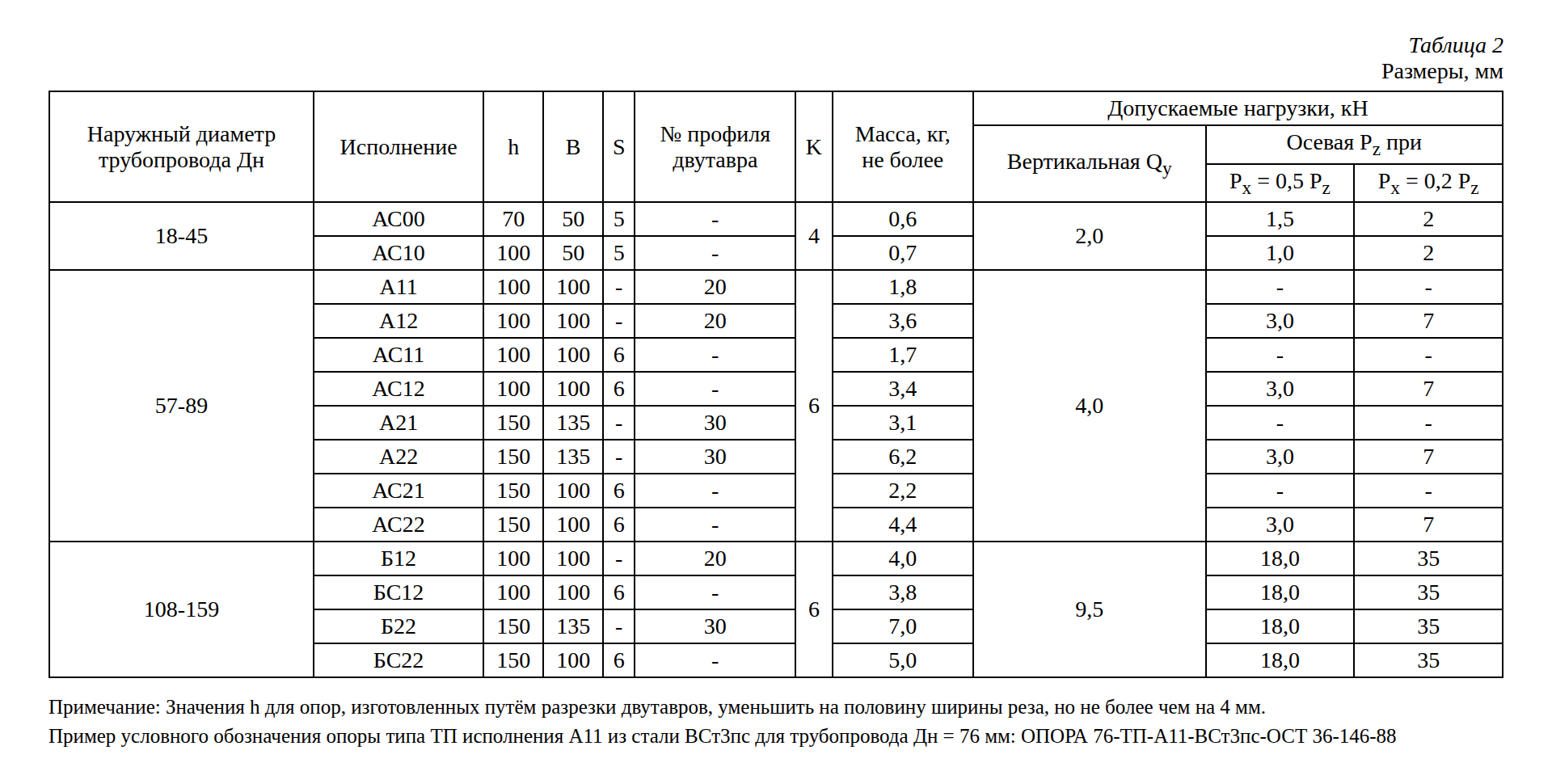

Таблица 2. Размеры, профиль двутавра, масса, допускаемые нагрузки и пример обозначения.
Как устроена опора
- Тавр из двутавра № 20 или 30 по ГОСТ 8239 либо сварной из листа
- Тавр приваривается к трубе по ГОСТ 5264-80, для неподвижных опор сплошным швом
- Для Дн 108-159 тавр усилен рёбрами
- Высота 70, 100 или 150 мм, длина 100, 170 или 340 мм
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТП ОСТ 36-146-88
Чем опора ТП отличается от ТХ?
Опора ТП приваривается к трубе. Опора ТХ собирается на том же тавре, но труба крепится полухомутом на болтах, а тавр к трубе не приваривается. Для неподвижной опоры ТХ к трубе приваривают только упоры.
Что значат цифры в исполнении А12?
Первая цифра задаёт высоту опоры: 0 означает 70 мм, 1 означает 100 мм, 2 означает 150 мм. Вторая цифра задаёт длину: 0 означает 100 мм, 1 означает 170 мм, 2 означает 340 мм. Буква С обозначает сварной тавр.
Из чего делают тавр?
Исполнения А и Б делают из двутавра по ГОСТ 8239: № 20 для высоты 100 мм и № 30 для высоты 150 мм. Исполнения АС и БС сваривают из листа толщиной 5 или 6 мм. У исполнений Б и БС есть рёбра.
Какую нагрузку держит опора ТП?
Вертикальная нагрузка Qy по таблице 2: 2,0 кН для Дн 18-45, 4,0 кН для Дн 57-89, 9,5 кН для Дн 108-159. Осевая нагрузка Pz до 35 кН у исполнений Б и БС. Исполнения А11, А21, АС11 и АС21 осевую нагрузку не держат и работают как подвижные.
Сколько весит опора ТП?
По таблице 2 от 0,6 кг (Дн 18-45, АС00) до 7,0 кг (Дн 108-159, Б22).
Из какой стали делают опоры ТП?
По ОСТ 36-146-88: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Марку выбирают по минимальной температуре эксплуатации.
