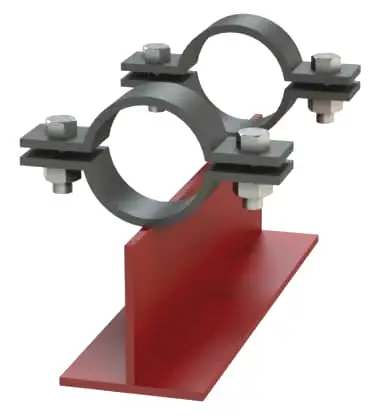

Прислать чертежи →Опора ТХ ОСТ 36-146-88 Дн 18-159 тавровая хомутовая
Изготавливаем тавровые хомутовые опоры типа ТХ по ОСТ 36-146-88 для стальных технологических трубопроводов на Ру до 10 МПа, Дн 18-159 мм. Основа опоры: тавр опоры ТП, к которому болтами крепится полухомут, охватывающий трубу. Для неподвижной опоры к трубе приваривают упоры. Высота 70-158 мм, длина 100, 170 или 340 мм.
Размеры, масса и нагрузки опор ТХ
Данные по таблице 3 ОСТ 36-146-88. h: высота от основания до низа трубы, B: ширина основания, B1: размер по полухомуту, через дробь для крепления полухомута под углом 45°; для Дн 18-45 размер полухомута по таблице 15. Болт по ГОСТ 7798-70 с гайкой по ГОСТ 5915-70. Масса не более, без упоров. «нет»: осевая нагрузка не допускается, исполнение работает как подвижная опора.
| Дн, мм | Исполнение | Высота h, мм | Ширина B, мм | B1, мм | Болт | Масса, кг | Qy, кН | Pz при Px = 0,5Pz, кН | Pz при Px = 0,2Pz, кН |
|---|---|---|---|---|---|---|---|---|---|
| 18, 25, 32, 38, 45 | АС00 | 70 | 50 | 85-112 | М12×40 | 1,0 | 2 | 1,5 | 2 |
| АС10 | 100 | 50 | 1,1 | 1,0 | 2 | ||||
| 57 | А11 | 106 | 100 | 142 / 100 | М12×40 | 2,6 | 4 | нет | нет |
| А12 | 106 | 100 | 5,2 | 3,0 | 7 | ||||
| АС11 | 106 | 100 | 2,5 | нет | нет | ||||
| АС12 | 106 | 100 | 5,0 | 3,0 | 7 | ||||
| А21 | 156 | 135 | 3,9 | нет | нет | ||||
| А22 | 156 | 135 | 7,8 | 3,0 | 7 | ||||
| АС21 | 156 | 100 | 3,0 | нет | нет | ||||
| АС22 | 156 | 100 | 6,0 | 3,0 | 7 | ||||
| 76 | А11 | 106 | 100 | 160 / 113 | М12×40 | 2,7 | 4 | нет | нет |
| А12 | 106 | 100 | 5,4 | 3,0 | 7 | ||||
| АС11 | 106 | 100 | 2,6 | нет | нет | ||||
| АС12 | 106 | 100 | 5,2 | 3,0 | 7 | ||||
| А21 | 156 | 135 | 4,0 | нет | нет | ||||
| А22 | 156 | 135 | 8,0 | 3,0 | 7 | ||||
| АС21 | 156 | 100 | 3,1 | нет | нет | ||||
| АС22 | 156 | 100 | 6,2 | 3,0 | 7 | ||||
| 89 | А11 | 106 | 100 | 179 / 127 | М12×40 | 2,8 | 4 | нет | нет |
| А12 | 106 | 100 | 5,6 | 3,0 | 7 | ||||
| АС11 | 106 | 100 | 2,7 | нет | нет | ||||
| АС12 | 106 | 100 | 5,4 | 3,0 | 7 | ||||
| А21 | 156 | 135 | 4,1 | нет | нет | ||||
| А22 | 156 | 135 | 8,2 | 3,0 | 7 | ||||
| АС21 | 156 | 100 | 3,2 | нет | нет | ||||
| АС22 | 156 | 100 | 6,4 | 3,0 | 7 | ||||
| 108 | Б12 | 108 | 100 | 200 / 141 | М16×50 | 7,9 | 9,5 | 18 | 35 |
| БС12 | 108 | 100 | 7,7 | 18 | 35 | ||||
| Б22 | 158 | 135 | 10,9 | 18 | 35 | ||||
| БС22 | 158 | 100 | 8,9 | 18 | 35 | ||||
| 133 | Б12 | 108 | 100 | 250 / 177 | М16×50 | 8,7 | 9,5 | 18 | 35 |
| БС12 | 108 | 100 | 8,5 | 18 | 35 | ||||
| Б22 | 158 | 135 | 11,7 | 18 | 35 | ||||
| БС22 | 158 | 100 | 9,7 | 18 | 35 | ||||
| 159 | Б12 | 108 | 100 | 275 / 194 | М16×50 | 9,3 | 9,5 | 18 | 35 |
| БС12 | 108 | 100 | 9,1 | 18 | 35 | ||||
| Б22 | 158 | 135 | 12,3 | 18 | 35 | ||||
| БС22 | 158 | 100 | 10,3 | 18 | 35 |
- А: тавр из двутавра; АС: сварной тавр
- Б и БС: тавр с рёбрами, для Дн 108-159
- Первая цифра: высота, 0 = 70 мм, 1 = 100-108 мм, 2 = 156-158 мм
- Вторая цифра: длина, 0 = 100 мм, 1 = 170 мм, 2 = 340 мм
- «У» после цифр: полухомут крепится под углом 45°
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 89-ТХ-АС12-09Г2С-ОСТ 36-146-88
Опора ТХ исполнения АС12 из стали 09Г2С для трубы Дн 89 мм. С креплением полухомута под углом: 89-ТХ-АС12У-09Г2С-ОСТ 36-146-88.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор ТХ из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

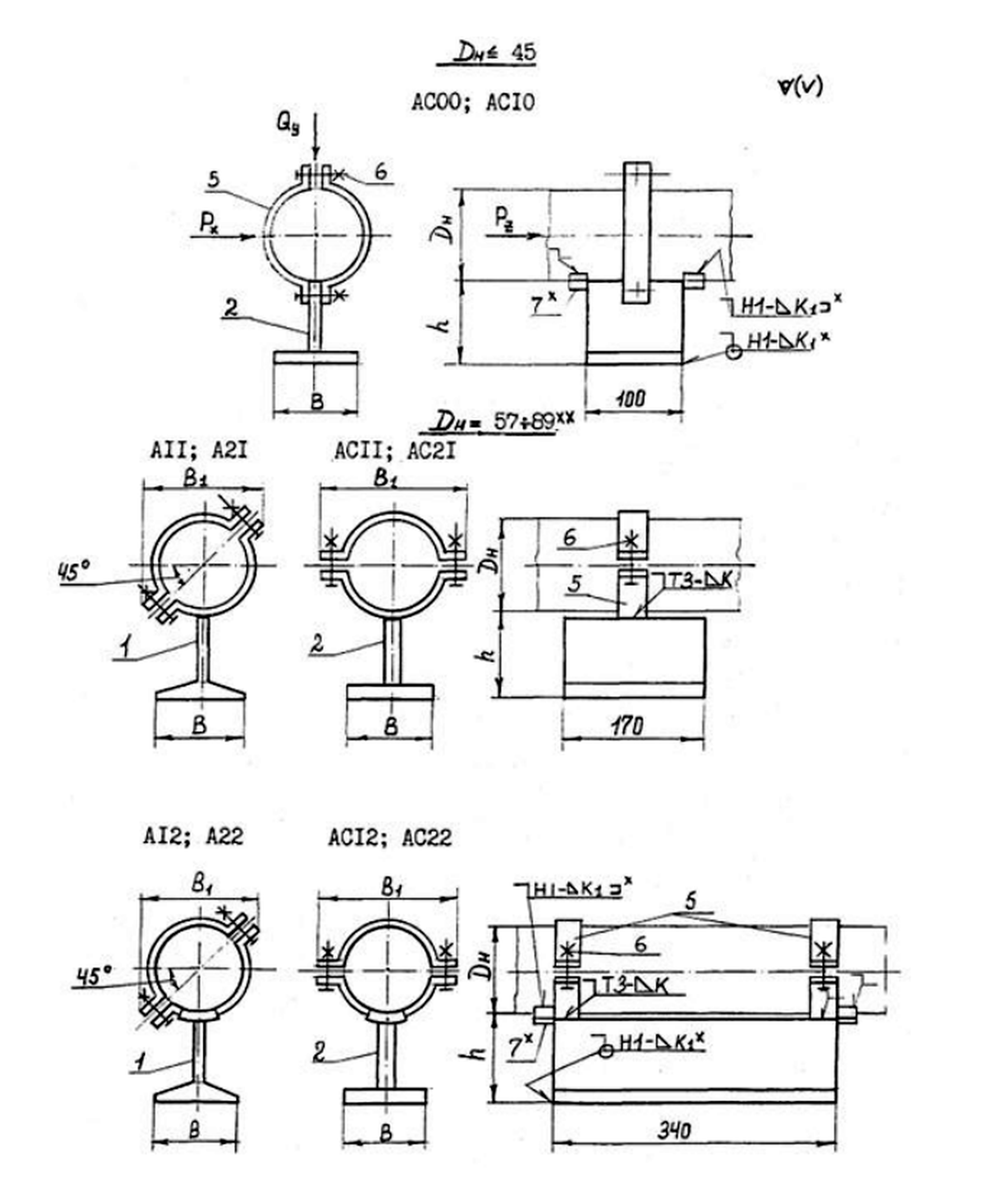

Черт. 2, лист 1. Исполнения АС00, АС10 для Дн до 45 и А11-АС22 для Дн 57-89, крепление полухомута под углом 45°.

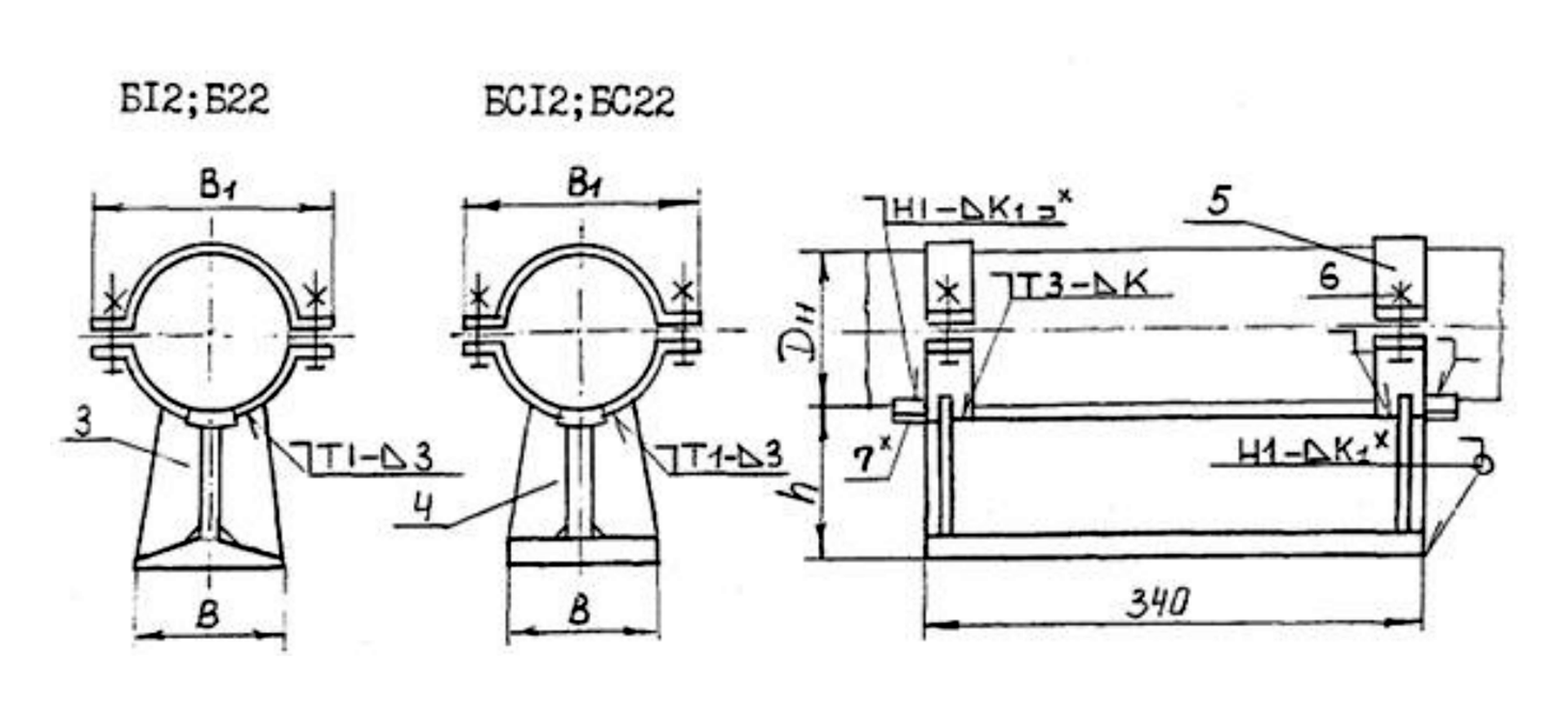

Черт. 2, лист 2. Исполнения Б и БС для Дн 108-159.

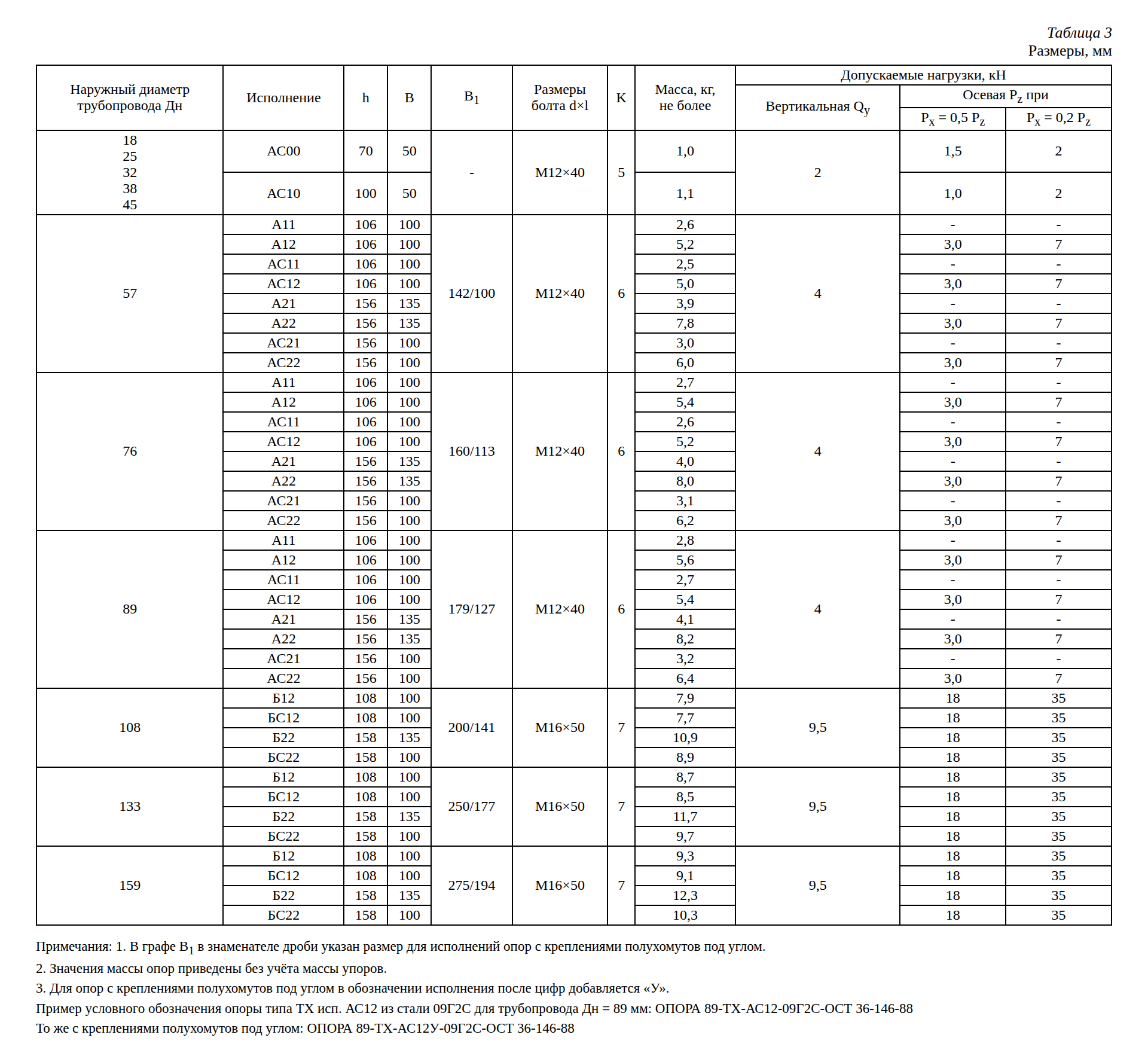

Таблица 3. Размеры, болты, масса, допускаемые нагрузки и пример обозначения.
Как устроена опора
- Тавр опоры ТП: из двутавра или сварной, для Дн 108-159 с рёбрами
- Полухомут охватывает трубу и стягивается болтами с гайками
- Для неподвижных опор к трубе привариваются упоры
- Для Дн 57-89 полухомут можно крепить под углом 45°
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТХ ОСТ 36-146-88
Чем опора ТХ отличается от ТП?
У опоры ТП тавр приваривается к трубе. У опоры ТХ тот же тавр соединён с полухомутом, а полухомут охватывает трубу и стягивается болтами по ГОСТ 7798-70. Для неподвижной опоры к трубе дополнительно приваривают упоры.
Что значат цифры в исполнении АС12?
Первая цифра задаёт высоту опоры: 0 означает 70 мм, 1 около 100-108 мм, 2 около 156-158 мм. Вторая цифра задаёт длину: 0 означает 100 мм, 1 означает 170 мм, 2 означает 340 мм. Буква С обозначает сварной тавр.
Что означает буква «У» в обозначении?
Для Дн 57-89 стандарт предусматривает два варианта крепления полухомута: болты параллельно вертикальной оси и под углом 45°. Для крепления под углом после цифр исполнения ставят «У», например 89-ТХ-АС12У.
Какую нагрузку держит опора ТХ?
Вертикальная нагрузка Qy по таблице 3: 2 кН для Дн 18-45, 4 кН для Дн 57-89, 9,5 кН для Дн 108-159. Осевая нагрузка Pz до 35 кН у исполнений Б и БС. Исполнения А11, А21, АС11 и АС21 осевую нагрузку не держат и работают как подвижные.
Сколько весит опора ТХ?
По таблице 3 от 1,0 кг (Дн 18-45, АС00) до 12,3 кг (Дн 159, Б22), без учёта упоров.
Из какой стали делают опоры ТХ?
По ОСТ 36-146-88: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Марку выбирают по минимальной температуре эксплуатации. Упоры делают из той же стали, что и труба.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
