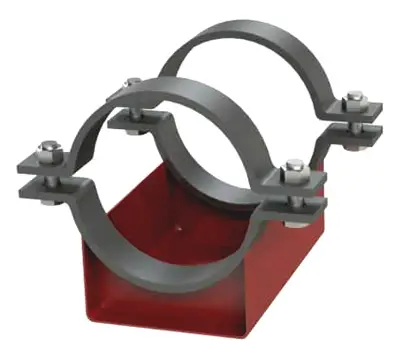

Опора КХ ОСТ 36-146-88 Дн 57-630 корпусная хомутовая
Изготавливаем корпусные хомутовые опоры типа КХ по ОСТ 36-146-88 для стальных технологических трубопроводов на Ру до 10 МПа, Дн 57-630 мм. Корпус опоры КП соединён с полухомутом, который охватывает трубу и стягивается болтами. Подвижное и неподвижное применение, высота около 100 или 150 мм, длина 170, 340 или 680 мм.
Размеры, масса и нагрузки опор КХ
Данные по таблице 5 ОСТ 36-146-88. B: ширина корпуса, B1: ширина по полухомуту, болт по ГОСТ 7798-70 с гайкой по ГОСТ 5915-70. Масса не более, без упоров; у опор со сварным корпусом масса на 2 % больше. Прочерк: осевая нагрузка не допускается, исполнение работает как подвижная опора.
| Дн, мм | Исполнение | h, мм | B, мм | B1, мм | Болт | Масса, кг | Qy, кН | Pz при Px = Pz, кН | Pz при Px = 0,5Pz, кН |
|---|---|---|---|---|---|---|---|---|---|
| 57 | А11 | 102 | 50 | 142 | М12×40 | 2,1 | 2,5 | 3,0 | 5,5 |
| А12 | 102 | 4,2 | 2,5 | 15 | 15 | ||||
| А21 | 152 | 2,5 | 2,5 | 3,0 | 5,5 | ||||
| А22 | 152 | 5,2 | 2,5 | 15 | 15 | ||||
| 76 | А11 | 101 | 50 | 160 | М12×40 | 2,2 | 3,0 | 3,0 | 5,5 |
| А12 | 101 | 4,3 | 3,0 | 15 | 15 | ||||
| А21 | 151 | 2,7 | 3,0 | 3,0 | 5,5 | ||||
| А22 | 151 | 5,3 | 3,0 | 15 | 15 | ||||
| 89 | А11 | 100 | 50 | 179 | М12×40 | 2,2 | 5,0 | 3,0 | 5,5 |
| А12 | 100 | 4,5 | 5,0 | 15 | 15 | ||||
| А21 | 150 | 2,8 | 5,0 | 3,0 | 5,5 | ||||
| А22 | 150 | 5,5 | 5,0 | 15 | 15 | ||||
| 108 | А11 | 103 | 80 | 200 | М16×50 | 5,4 | 6,0 | 10 | 13 |
| А12 | 103 | 6,9 | 6,0 | 30 | 45 | ||||
| А21 | 153 | 6,0 | 6,0 | 8 | 10 | ||||
| А22 | 153 | 8,1 | 6,0 | 25 | 38 | ||||
| 133 | А11 | 101 | 80 | 250 | М16×50 | 6,3 | 8,0 | 10 | 13 |
| А12 | 101 | 7,8 | 8,0 | 30 | 45 | ||||
| А21 | 151 | 6,8 | 8,0 | 8 | 10 | ||||
| А22 | 151 | 8,9 | 8,0 | 25 | 38 | ||||
| 159 | А11 | 101 | 80 | 275 | М16×50 | 6,9 | 10 | 10 | 13 |
| А12 | 101 | 8,4 | 10 | 30 | 45 | ||||
| А21 | 151 | 7,4 | 10 | 8 | 10 | ||||
| А22 | 151 | 9,5 | 10 | 25 | 38 | ||||
| 219 | А11 | 109 | 200 | 365 | М20×60 | 13,4 | 25 | - | - |
| А12 | 109 | 16,8 | 25 | 60 | 85 | ||||
| А13 | 109 | 21,7 | 25 | 80 | 110 | ||||
| А21 | 159 | 14,1 | 25 | - | - | ||||
| А22 | 159 | 18,0 | 25 | 50 | 70 | ||||
| А23 | 159 | 24,0 | 25 | 70 | 95 | ||||
| 273 | А11 | 103 | 200 | 420 | М20×60 | 15,1 | 25 | - | - |
| А12 | 104 | 19,6 | 40 | 60 | 85 | ||||
| А13 | 104 | 25,8 | 40 | 80 | 110 | ||||
| А21 | 153 | 15,7 | 25 | - | - | ||||
| А22 | 154 | 21,5 | 40 | 50 | 70 | ||||
| А23 | 154 | 29,1 | 40 | 70 | 95 | ||||
| 325 | А11 | 102 | 200 | 470 | М20×60 | 17,4 | 50 | - | - |
| А12 | 102 | 21,0 | 70 | 60 | 85 | ||||
| А13 | 102 | 26,9 | 70 | 80 | 110 | ||||
| А21 | 152 | 18,3 | 50 | - | - | ||||
| А22 | 152 | 22,8 | 70 | 50 | 70 | ||||
| А23 | 152 | 30,3 | 70 | 70 | 95 | ||||
| 377 | А11 | 101 | 200 | 525 | М20×60 | 19,1 | 50 | - | - |
| А12 | 101 | 22,6 | 70 | 60 | 85 | ||||
| А13 | 101 | 28,4 | 70 | 80 | 110 | ||||
| А21 | 151 | 20,0 | 50 | - | - | ||||
| А22 | 151 | 24,5 | 70 | 50 | 70 | ||||
| А23 | 151 | 31,6 | 70 | 70 | 95 | ||||
| 426 | А11 | 101 | 200 | 575 | М20×60 | 22,1 | 60 | - | - |
| А12 | 101 | 27,3 | 80 | 90 | 125 | ||||
| А13 | 101 | 35,8 | 80 | 120 | 170 | ||||
| А21 | 151 | 23,6 | 60 | - | - | ||||
| А22 | 151 | 30,0 | 80 | 80 | 110 | ||||
| А23 | 151 | 40,7 | 80 | 105 | 150 | ||||
| 530 | А11 | 103 | 300 | 705 | М24×80 | 36,5 | 80 | - | - |
| А12 | 103 | 43,9 | 120 | 110 | 145 | ||||
| А13 | 103 | 55,3 | 120 | 150 | 200 | ||||
| А21 | 153 | 38,2 | 80 | - | - | ||||
| А22 | 153 | 47,3 | 120 | 100 | 130 | ||||
| А23 | 153 | 61,1 | 120 | 140 | 180 | ||||
| 630 | А11 | 102 | 300 | 805 | М24×80 | 41,0 | 80 | - | - |
| А12 | 102 | 48,1 | 120 | 110 | 145 | ||||
| А13 | 102 | 59,2 | 120 | 150 | 200 | ||||
| А21 | 152 | 42,7 | 80 | - | - | ||||
| А22 | 152 | 51,4 | 120 | 100 | 130 | ||||
| А23 | 152 | 65,0 | 120 | 140 | 180 |
- А: корпус опоры КП штампованный или гнутый; АС: сварной корпус
- Первая цифра: высота, 1 = около 100 мм, 2 = около 150 мм от основания до низа трубы
- Вторая цифра: длина основания, 1 = 170 мм, 2 = 340 мм, 3 = 680 мм
- Исполнения А13 и А23 только для Дн 219-630
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 108-КХ-А11-09Г2С-ОСТ 36-146-88
Опора КХ исполнения А11 из стали 09Г2С для трубы Дн 108 мм.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор КХ из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

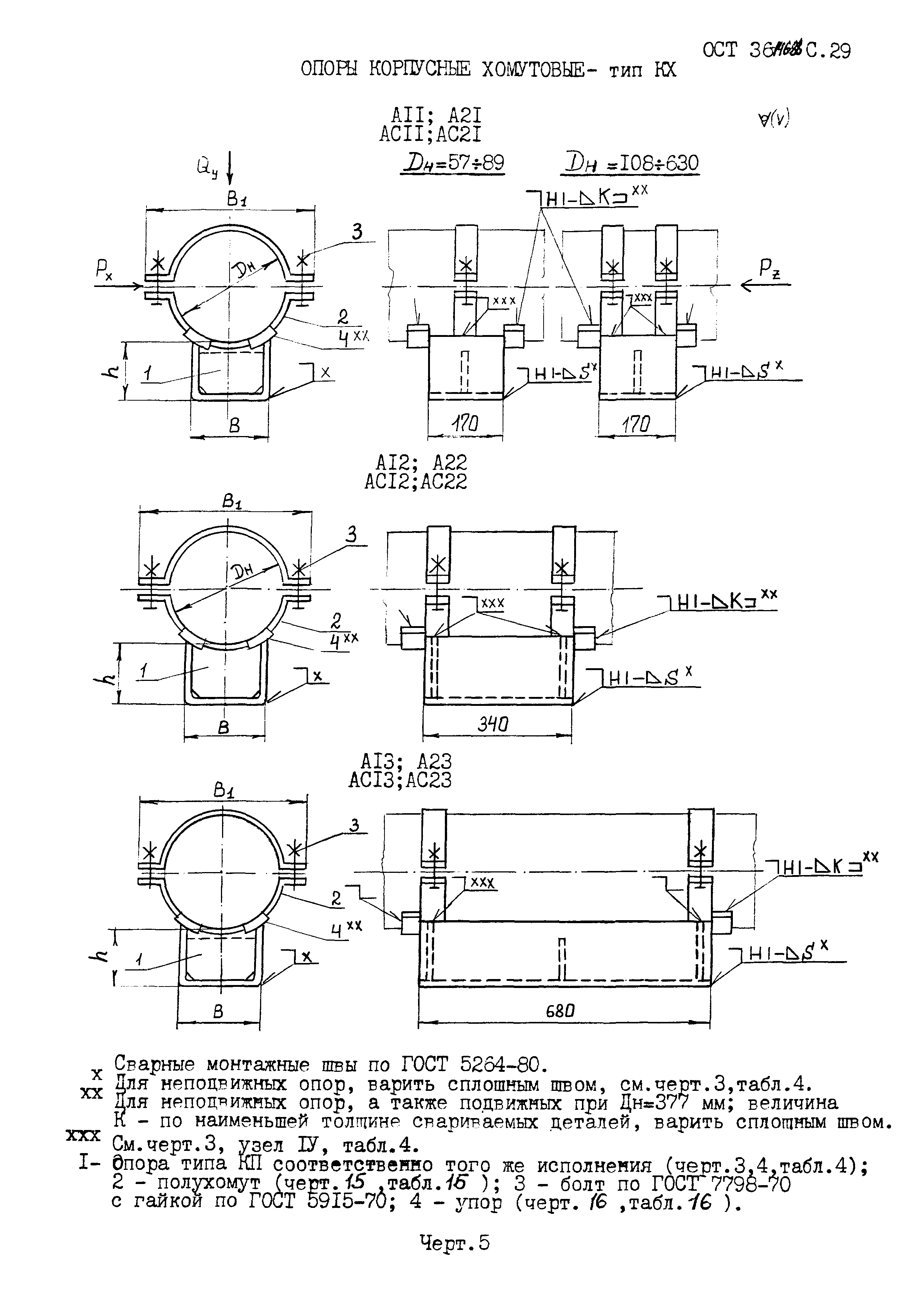

Черт. 5. Исполнения А11-А23 и сварные АС: корпус, полухомут, болты, упор.

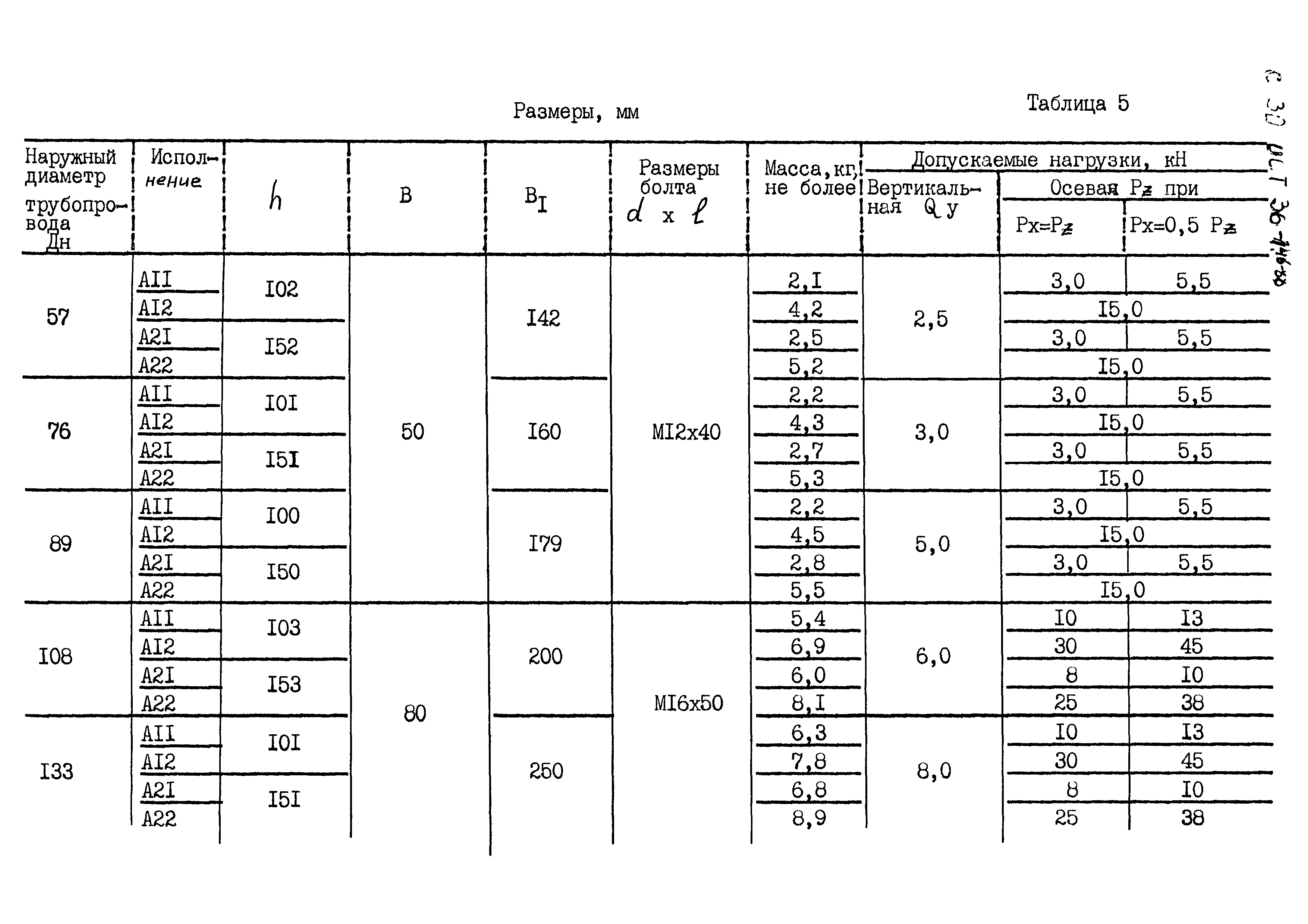

Таблица 5, начало: Дн 57-133.

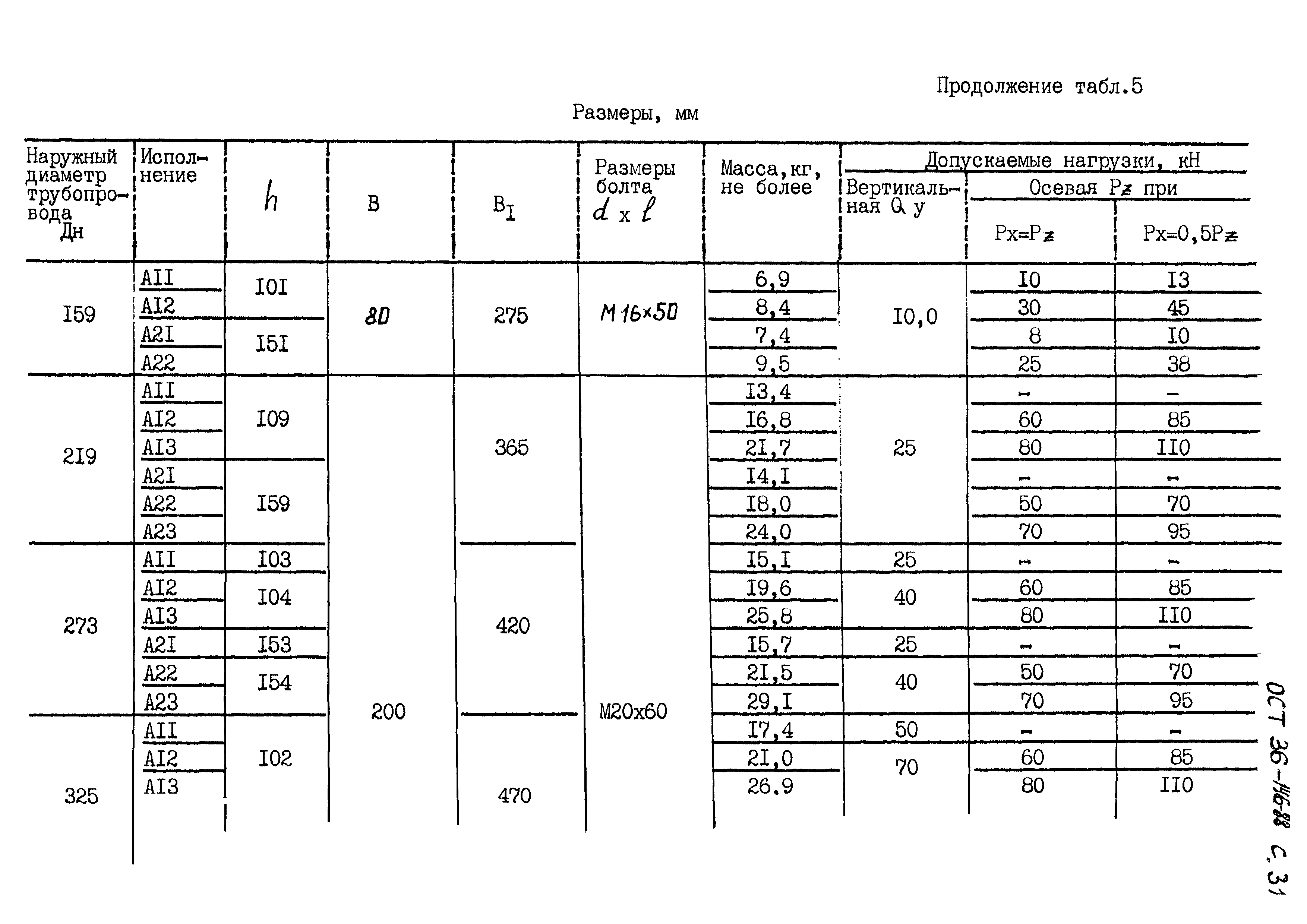

Таблица 5, продолжение: Дн 159-325.

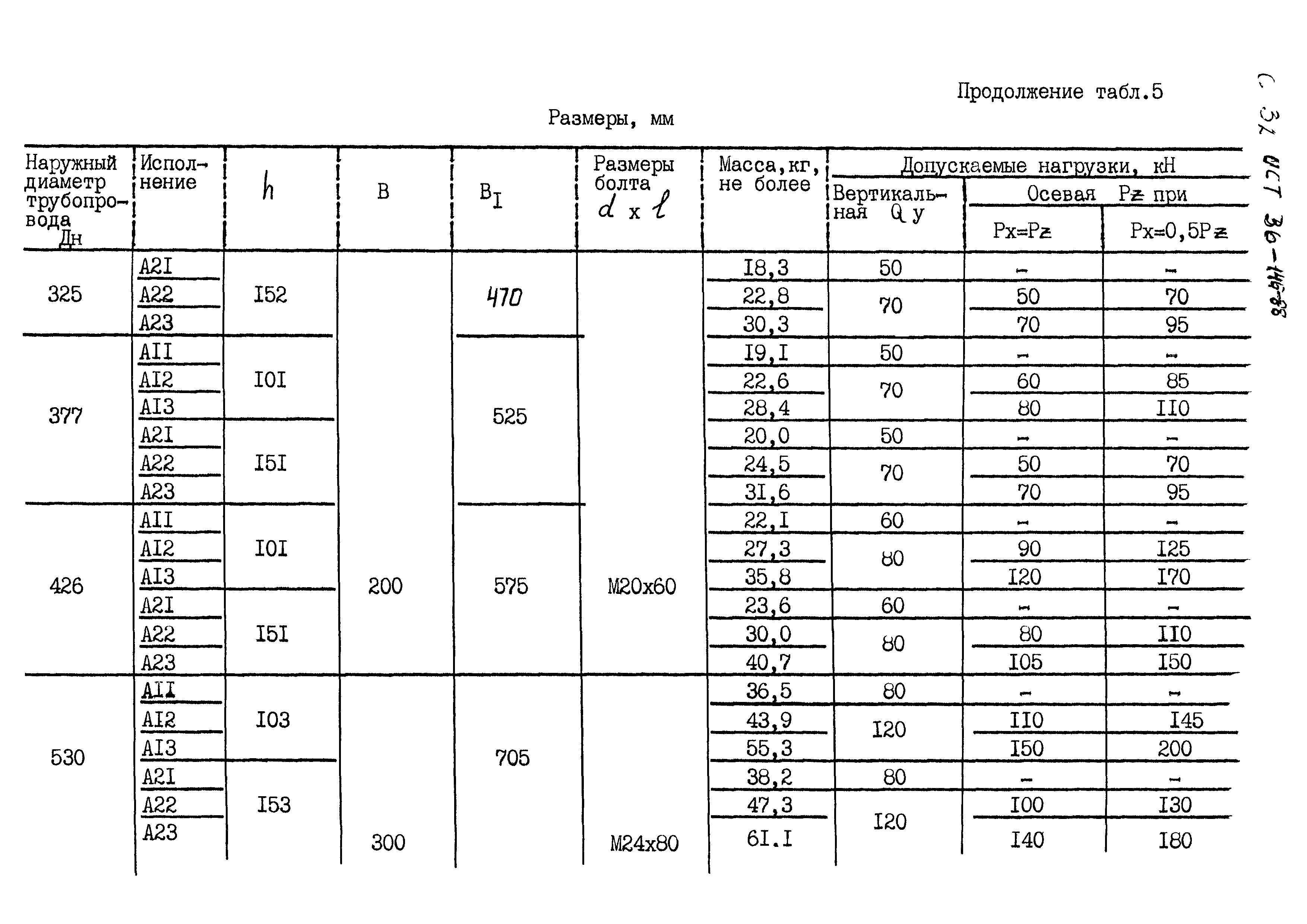

Таблица 5, продолжение: Дн 325-530.

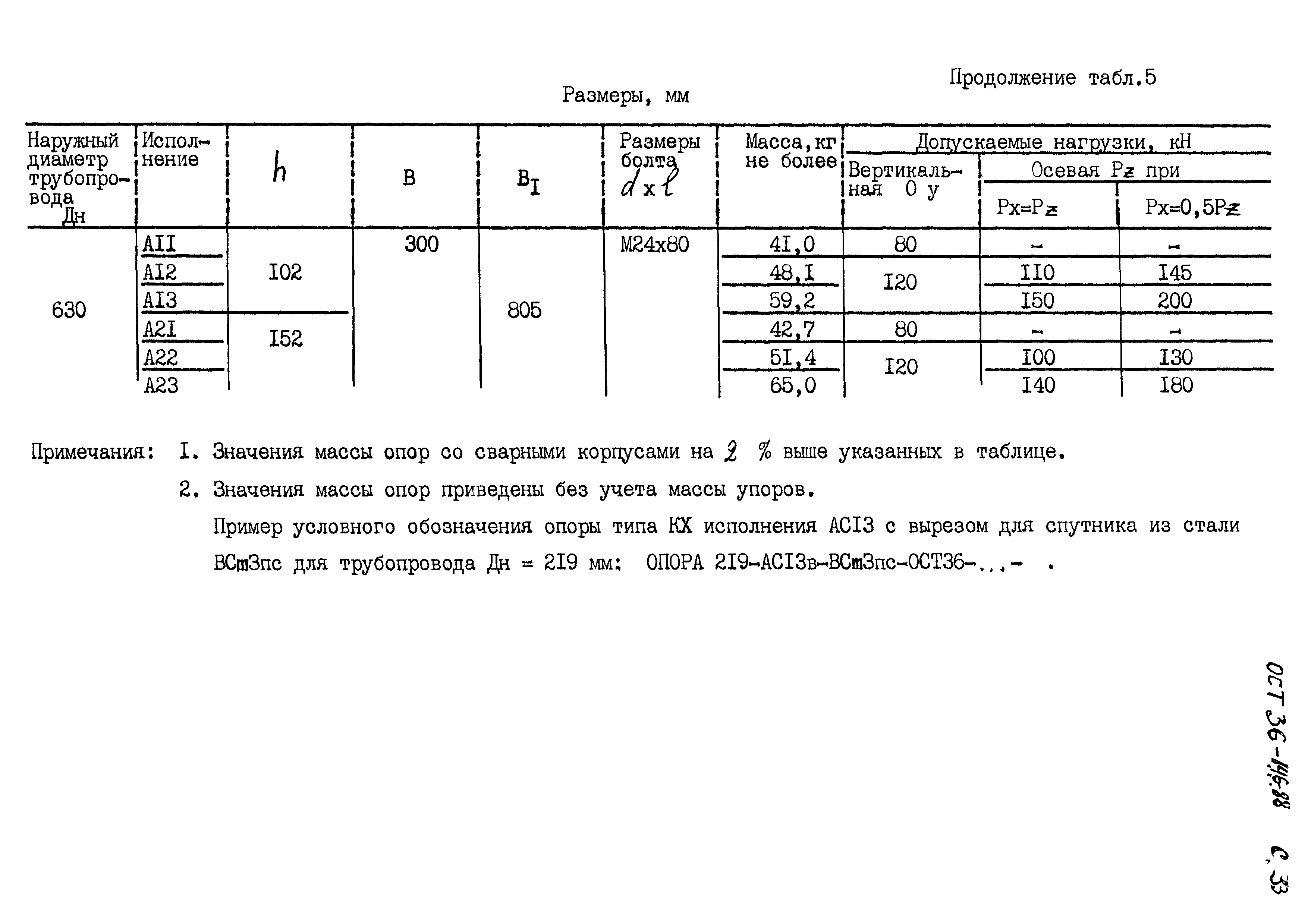

Таблица 5, окончание: Дн 630, примечания и пример обозначения.
Как устроена опора
- Корпус опоры КП: штампованный, гнутый или сварной
- Полухомут охватывает трубу и стягивается болтами с гайками
- Для неподвижных опор к трубе привариваются упоры
- Длина основания 170, 340 или 680 мм, высота около 100 или 150 мм
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре КХ ОСТ 36-146-88
Чем опора КХ отличается от КП?
У опоры КП корпус приваривается к трубе. У опоры КХ тот же корпус соединён с полухомутом, а полухомут охватывает трубу и стягивается болтами по ГОСТ 7798-70. Для неподвижной опоры к трубе дополнительно приваривают упоры.
Что значат цифры в исполнении А11?
Первая цифра задаёт высоту опоры: 1 около 100 мм, 2 около 150 мм. Вторая цифра задаёт длину основания: 1 означает 170 мм, 2 означает 340 мм, 3 означает 680 мм. Исполнения с длиной 680 мм (А13, А23) есть для Дн 219-630.
Опора КХ подвижная или неподвижная?
Тип КХ применяется в обоих вариантах. Для неподвижной опоры к трубе приваривают упоры сплошным швом. Исполнения А11 и А21 на Дн 219 и больше осевую нагрузку не держат и работают только как подвижные.
Какую нагрузку держит опора КХ?
Вертикальная нагрузка Qy по таблице 5 от 2,5 кН для Дн 57 до 120 кН для Дн 530-630. Осевая нагрузка Pz зависит от исполнения и боковой силы, до 200 кН у А13 на Дн 530 и 630.
Сколько весит опора КХ?
По таблице 5 от 2,1 кг (Дн 57, А11) до 65,0 кг (Дн 630, А23), без учёта упоров. У опор со сварным корпусом масса на 2 % больше.
Из какой стали делают опоры КХ?
По ОСТ 36-146-88: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Марку выбирают по минимальной температуре эксплуатации.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
