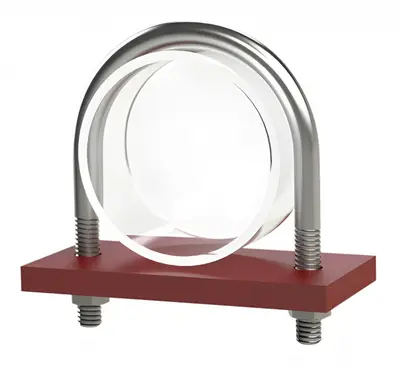

Опора ХБ ОСТ 36-146-88 Дн 25-530 хомутовая бескорпусная
Изготавливаем хомутовые бескорпусные опоры типа ХБ по ОСТ 36-146-88 для неизолированных технологических трубопроводов Дн 25-530 мм. Хомут из круглого проката с резьбой М10-М24 охватывает трубу и крепится гайками прямо к опорной конструкции, без корпуса. Четыре исполнения: А, Б, В, Г.
Размеры, масса и нагрузки опор ХБ
Данные по таблице 9 ОСТ 36-146-88. e: расстояние между осями резьбовых концов хомута, S: толщина опорной конструкции, не более. Масса без упора. Для исполнения Г осевую нагрузку Pz берут в 2 раза меньше, чем для Б.
| Дн, мм | Исполнения | Резьба d | e, мм | S, мм | Масса А, Б, кг | Масса В, Г, кг | Pz для Б, кН |
|---|---|---|---|---|---|---|---|
| 25 | А, Б, В, Г | М10 | 38 | 10 | 0,1 | 0,1 | 0,4 |
| 32 | А, Б, В, Г | М10 | 44 | 10 | 0,1 | 0,1 | 0,4 |
| 38 | А, Б, В, Г | М10 | 50 | 12 | 0,2 | 0,1 | 0,8 |
| 45 | А, Б, В, Г | М10 | 60 | 12 | 0,2 | 0,1 | 0,8 |
| 57 | А, Б, В, Г | М12 | 74 | 14 | 0,3 | 0,2 | 5,0 |
| 76 | А, Б, В, Г | М12 | 94 | 14 | 0,4 | 0,3 | 5,0 |
| 89 | А, Б, В, Г | М12 | 106 | 14 | 0,4 | 0,3 | 5,0 |
| 108 | А, Б, В, Г | М16 | 130 | 16 | 0,8 | 0,6 | 5,0 |
| 133 | А, Б, В, Г | М16 | 154 | 16 | 1,0 | 0,7 | 10,0 |
| 159 | А, Б, В, Г | М20 | 190 | 20 | 1,8 | 1,3 | 10,0 |
| 219 | А, Б | М20 | 244 | 20 | 2,2 | нет | 20,0 |
| 273 | А, Б | М20 | 300 | 20 | 2,6 | нет | 20,0 |
| 325 | А, Б | М20 | 352 | 20 | 3,0 | нет | 20,0 |
| 377 | А, Б | М24 | 410 | 30 | 5,0 | нет | 30,0 |
| 426 | А, Б | М24 | 460 | 30 | 5,5 | нет | 30,0 |
| 530 | А, Б | М24 | 570 | 30 | 6,6 | нет | 30,0 |
- А: хомут с двумя резьбовыми концами и гайками, Дн 25-530
- Б: как А, с упором для неподвижной опоры, Дн 25-530
- В: хомут с одной гайкой, второй конец загнут, Дн 25-159
- Г: как В, с упором для неподвижной опоры, Дн 25-159
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 57-ХБ-Б-09Г2С-ОСТ 36-146-88
Опора ХБ исполнения Б из стали 09Г2С для трубы Дн 57 мм.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор ХБ из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

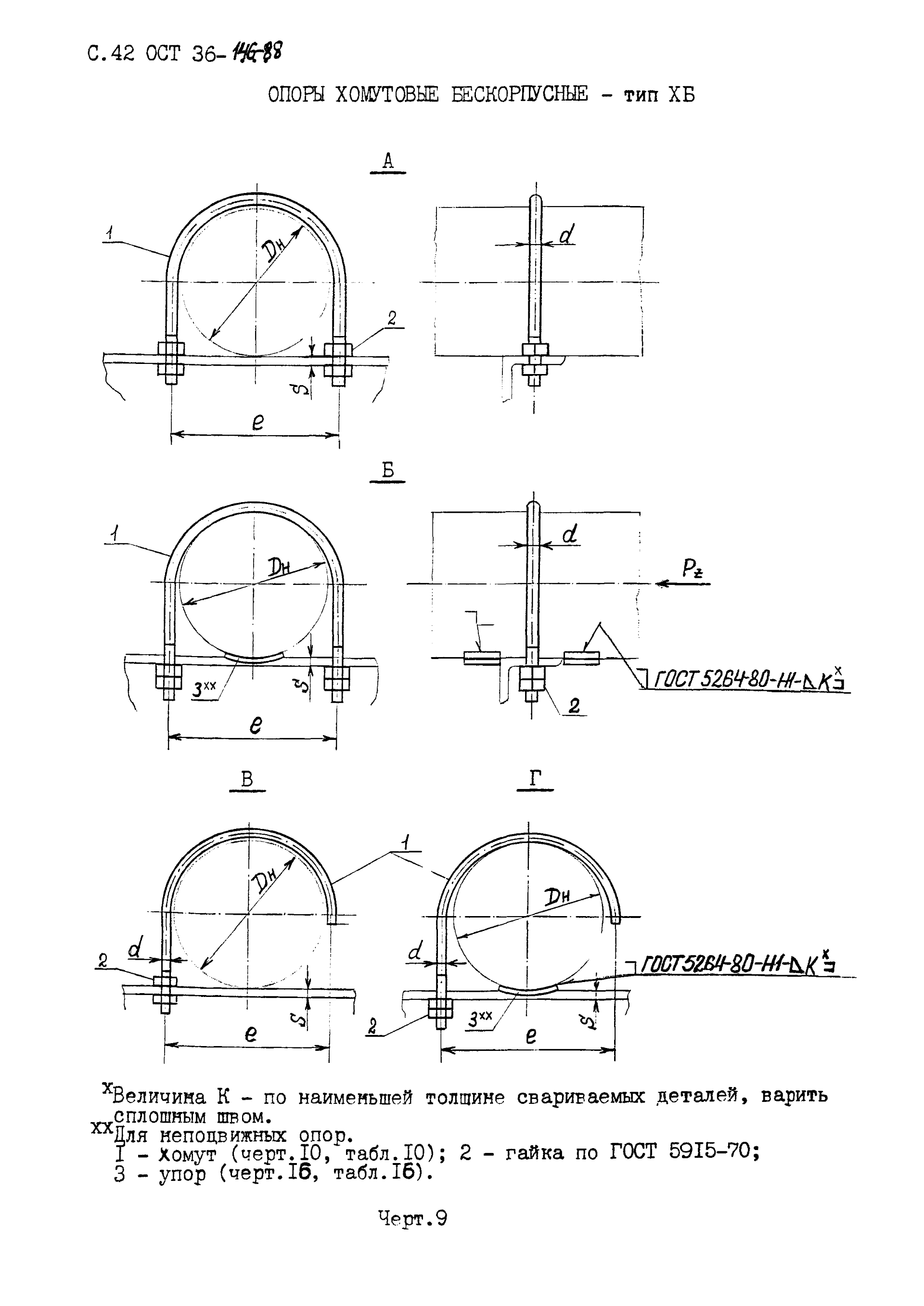

Черт. 9. Исполнения А, Б, В, Г: хомут, гайки, упор для неподвижной опоры.

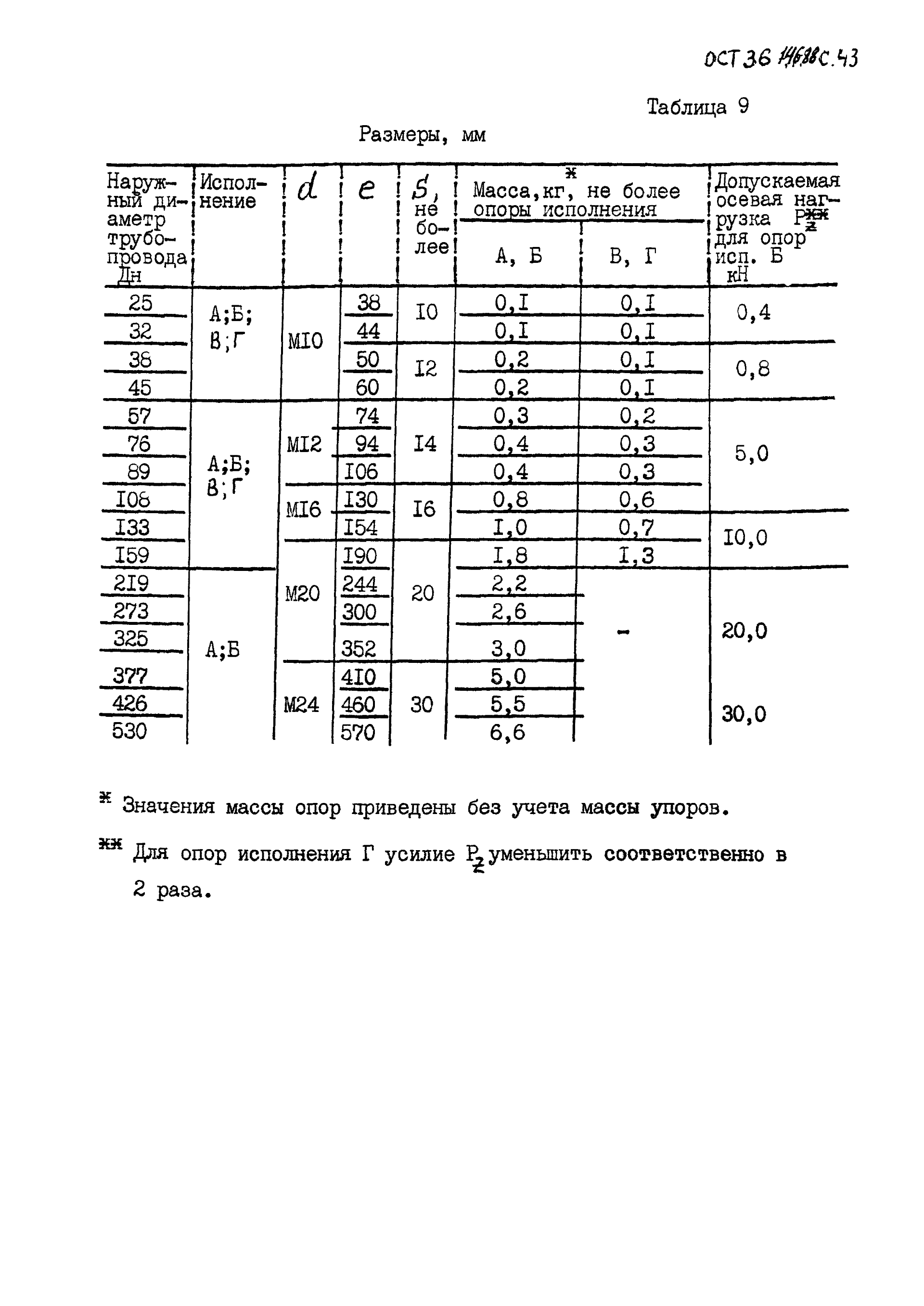

Таблица 9. Резьба, размеры, масса и осевая нагрузка Pz.

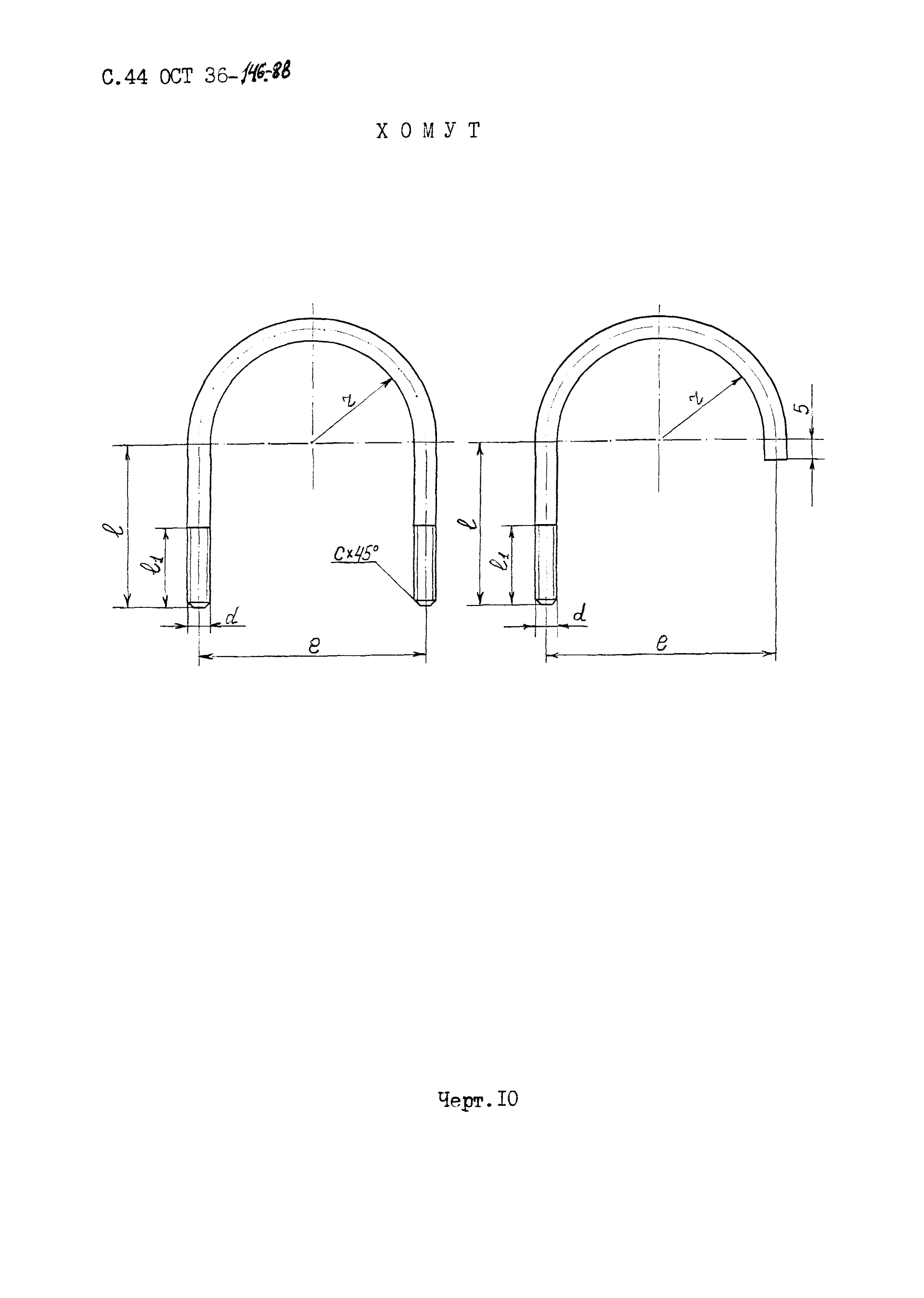

Черт. 10. Хомут опоры ХБ.

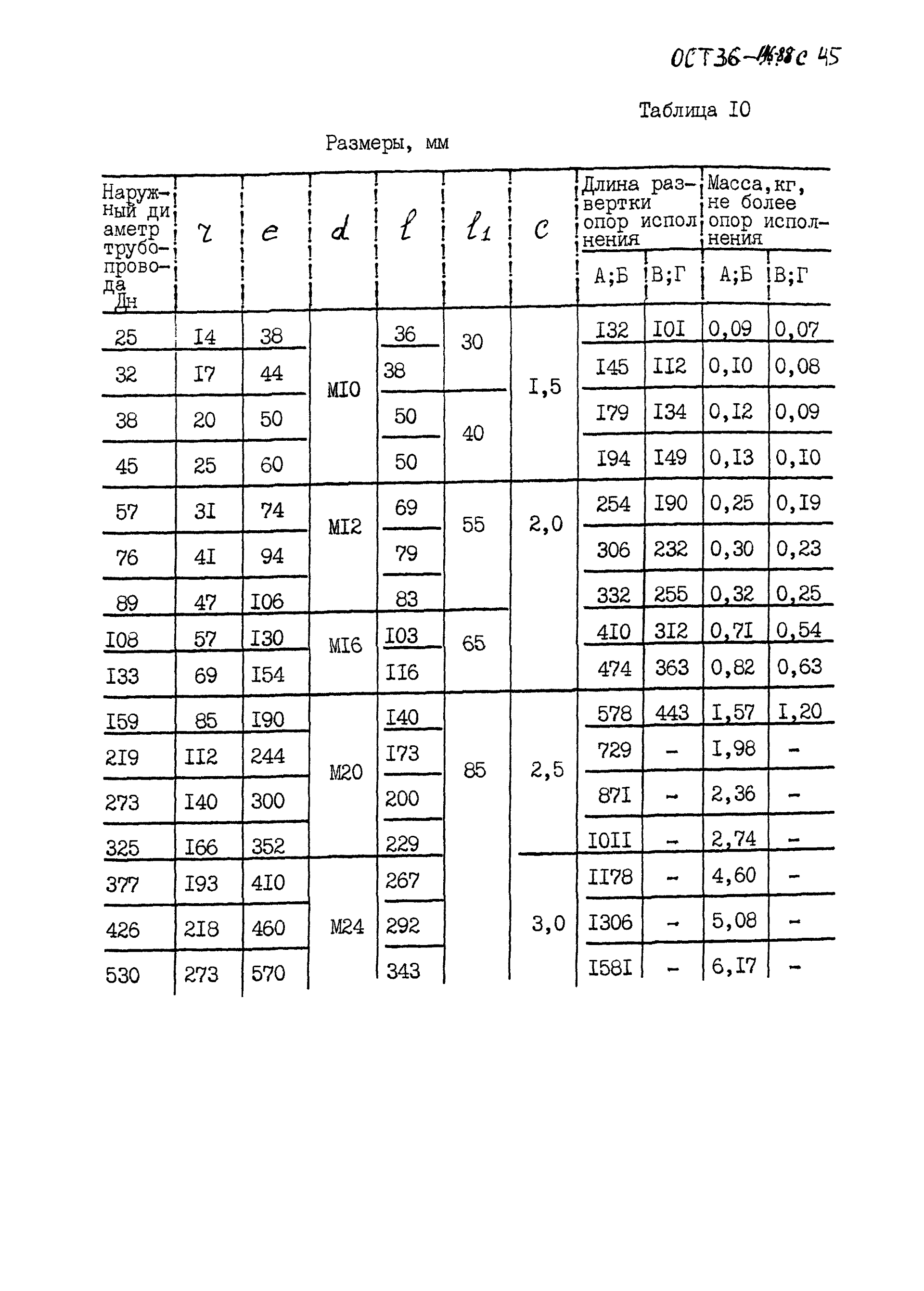

Таблица 10. Размеры, длина развёртки и масса хомута.
Как устроена опора
- Хомут из круглого проката, гнутый по диаметру трубы
- Резьба на концах хомута М10-М24, гайки по ГОСТ 5915-70
- Упор для неподвижных опор Б и Г приваривается к трубе
- Без корпуса: хомут крепится прямо к балке или опорной плите
- Резка, нарезка резьбы и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ХБ ОСТ 36-146-88
Чем отличаются исполнения А, Б, В и Г?
А и Б: хомут крепится двумя гайками. В и Г: одной гайкой, второй конец хомута загнут, такие опоры легче и есть только до Дн 159. Б и Г дополнительно имеют упор и воспринимают осевую нагрузку.
Для каких труб подходит опора ХБ?
Для неизолированных технологических трубопроводов наружным диаметром 25-530 мм на Ру до 10 МПа. Хомутовые опоры рекомендуют при угловых деформациях трубопровода.
Какую осевую нагрузку держит ХБ?
Исполнение Б по таблице 9 от 0,4 кН для Дн 25-32 до 30 кН для Дн 377-530. Для исполнения Г нагрузку берут в 2 раза меньше.
Какая резьба у хомута?
М10 для Дн 25-45, М12 для Дн 57-89, М16 для Дн 108-133, М20 для Дн 159-325, М24 для Дн 377-530. Гайки по ГОСТ 5915-70.
Из какой стали делают опоры ХБ?
По ОСТ 36-146-88 марку выбирают по минимальной температуре: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Упоры делают из той же стали, что и труба.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
