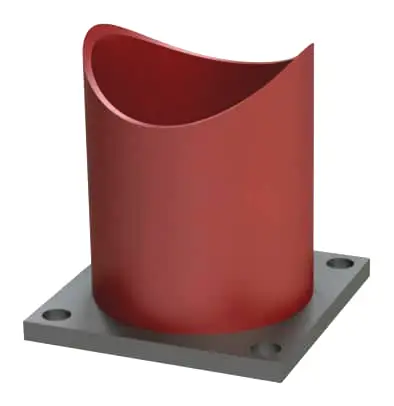

Прислать чертежи →Опора ТР ОСТ 36-146-88 Дн 57-630 трубчатая
Изготавливаем трубчатые опоры типа ТР по ОСТ 36-146-88 для технологических трубопроводов на Ру до 10 МПа, Дн 57-630 мм. Патрубок приваривается к трубе снизу и стоит на квадратной опорной плите (исполнения А) или приваривается прямо к опорной конструкции (исполнения Б). Высота 100 или 150 мм, плита с отверстиями по запросу.
Размеры, масса и нагрузки опор ТР
Данные по таблице 6 ОСТ 36-146-88. Одна строка таблицы относится к обоим диаметрам группы, например 57 и 76 мм. h: высота опоры от низа трубы, dн × S: патрубок, B × S1: квадратная плита, e: расстояние между отверстиями, d: диаметр отверстий. Для исполнений Б вертикальная нагрузка в ОСТ не задана: патрубок приваривается к опорной конструкции, её несущую способность проверяют по проекту.
| Дн, мм | Исполнение | h, мм | Патрубок dн × S, мм | Плита B × S1, мм | e, мм | d, мм | Масса, кг | Qy, кН | Pz при Px = Pz, кН | Pz при Px = 0,5Pz, кН |
|---|---|---|---|---|---|---|---|---|---|---|
| 57, 76 | А1 | 100 | 57 × 3 | 100 × 10 | 65 | 14 | 1,4 | 3 | 2,0 | 2,5 |
| А2 | 150 | 1,6 | 2,0 | 2,5 | ||||||
| Б1 | 100 | без плиты | 0,5 | не задана | 2,0 | 2,5 | ||||
| Б2 | 150 | 0,7 | 2,0 | 2,5 | ||||||
| 89, 108 | А1 | 100 | 76 × 3 | 120 × 10 | 85 | 14 | 1,9 | 6 | 6,0 | 7,5 |
| А2 | 150 | 2,2 | 4,5 | 5,5 | ||||||
| Б1 | 100 | без плиты | 0,7 | не задана | 6,0 | 7,5 | ||||
| Б2 | 150 | 1,0 | 4,5 | 5,5 | ||||||
| 133, 159 | А1 | 100 | 108 × 4 | 135 × 12 | 105 | 18 | 3,2 | 10 | 14,0 | 17,0 |
| А2 | 150 | 3,8 | 11,0 | 13,0 | ||||||
| Б1 | 100 | без плиты | 1,3 | не задана | 14,0 | 17,0 | ||||
| Б2 | 150 | 1,9 | 11,0 | 13,0 | ||||||
| 219, 273 | А1 | 100 | 159 × 6 | 180 × 14 | 140 | 18 | 7,0 | 40 | 35,0 | 43,0 |
| А2 | 150 | 8,8 | 26,0 | 32,0 | ||||||
| Б1 | 100 | без плиты | 3,0 | не задана | 35,0 | 43,0 | ||||
| Б2 | 150 | 4,3 | 26,0 | 32,0 | ||||||
| 325 | А1 | 100 | 219 × 6 | 250 × 16 | 200 | 26 | 12,9 | 70 | 48,0 | 61,0 |
| А2 | 150 | 14,7 | 41,0 | 51,0 | ||||||
| Б1 | 100 | без плиты | 4,3 | не задана | 48,0 | 61,0 | ||||
| Б2 | 150 | 6,1 | 41,0 | 51,0 | ||||||
| 377, 426 | А1 | 100 | 273 × 8 | 300 × 16 | 240 | 26 | 20,2 | 80 | 85,0 | 110,0 |
| А2 | 150 | 23,2 | 70,0 | 90,0 | ||||||
| Б1 | 100 | без плиты | 7,5 | не задана | 85,0 | 110,0 | ||||
| Б2 | 150 | 10,5 | 70,0 | 90,0 | ||||||
| 530 | А1 | 100 | 325 × 8 | 380 × 20 | 300 | 30 | 34,1 | 120 | 100 | 120 |
| А2 | 150 | 37,7 | 90 | 100 | ||||||
| Б1 | 100 | без плиты | 9,1 | не задана | 100 | 120 | ||||
| Б2 | 150 | 12,8 | 90 | 100 | ||||||
| 630 | А1 | 100 | 426 × 10 | 450 × 25 | 370 | 39 | 60,4 | 120 | 205 | 250 |
| А2 | 150 | 66,3 | 180 | 230 | ||||||
| Б1 | 100 | без плиты | 16,7 | не задана | 205 | 250 | ||||
| Б2 | 150 | 22,6 | 180 | 230 | ||||||
- А1, А2: патрубок на квадратной плите, h = 100 и 150 мм
- Б1, Б2: патрубок без плиты, приваривается к конструкции, h = 100 и 150 мм
- «О» после цифры: в плите есть отверстия под крепление, например А1О
- Для неподвижных опор патрубок приваривают сплошным швом
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 219-ТР-А1-20-ОСТ 36-146-88
Опора ТР исполнения А1 из стали 20 для трубы Дн 219 мм. С отверстиями в плите: 219-ТР-А1О-20-ОСТ 36-146-88.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор ТР из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

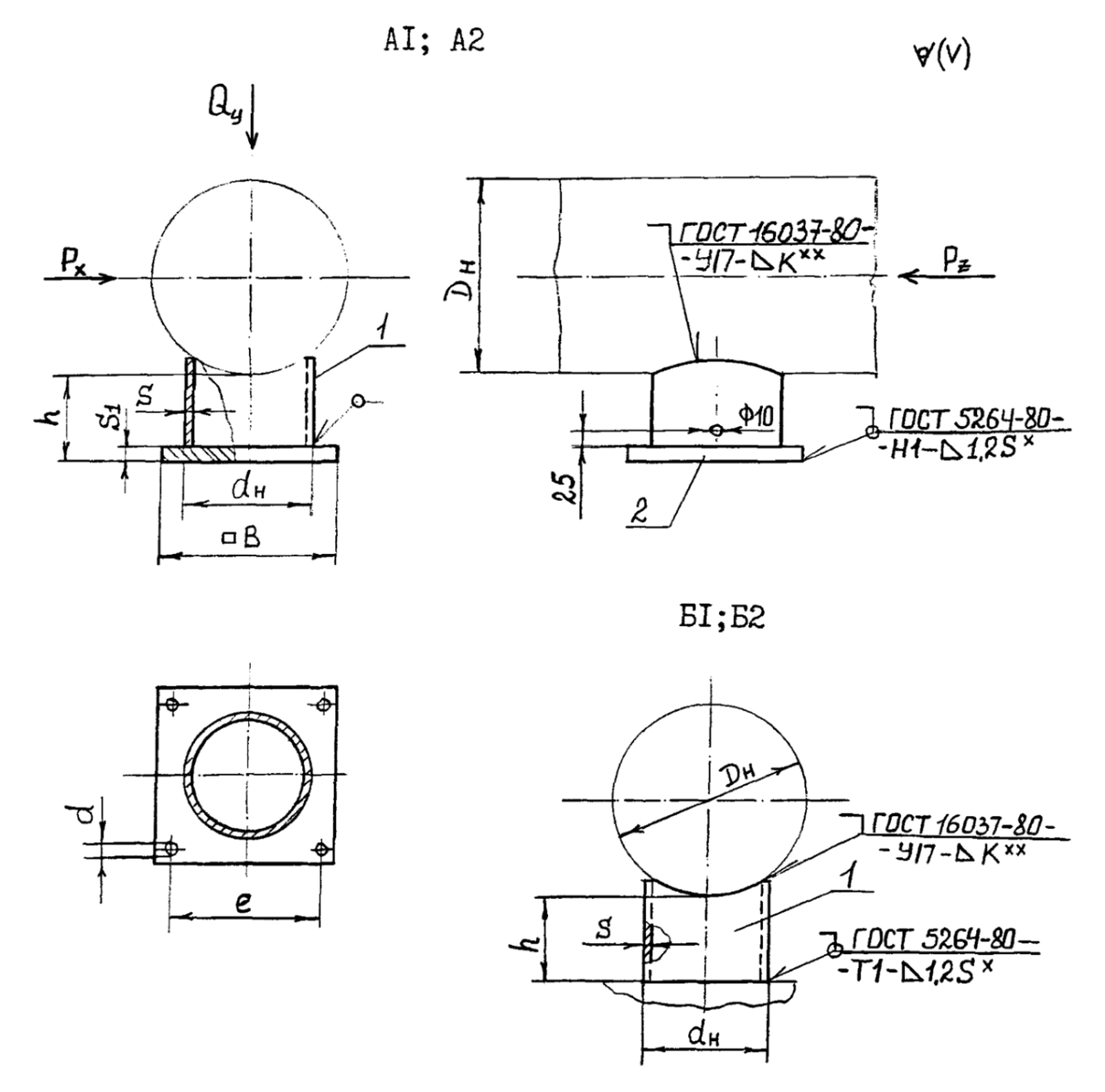

Черт. 6. Исполнения А1, А2 с опорной плитой, вид на плиту с отверстиями, исполнения Б1, Б2 без плиты.

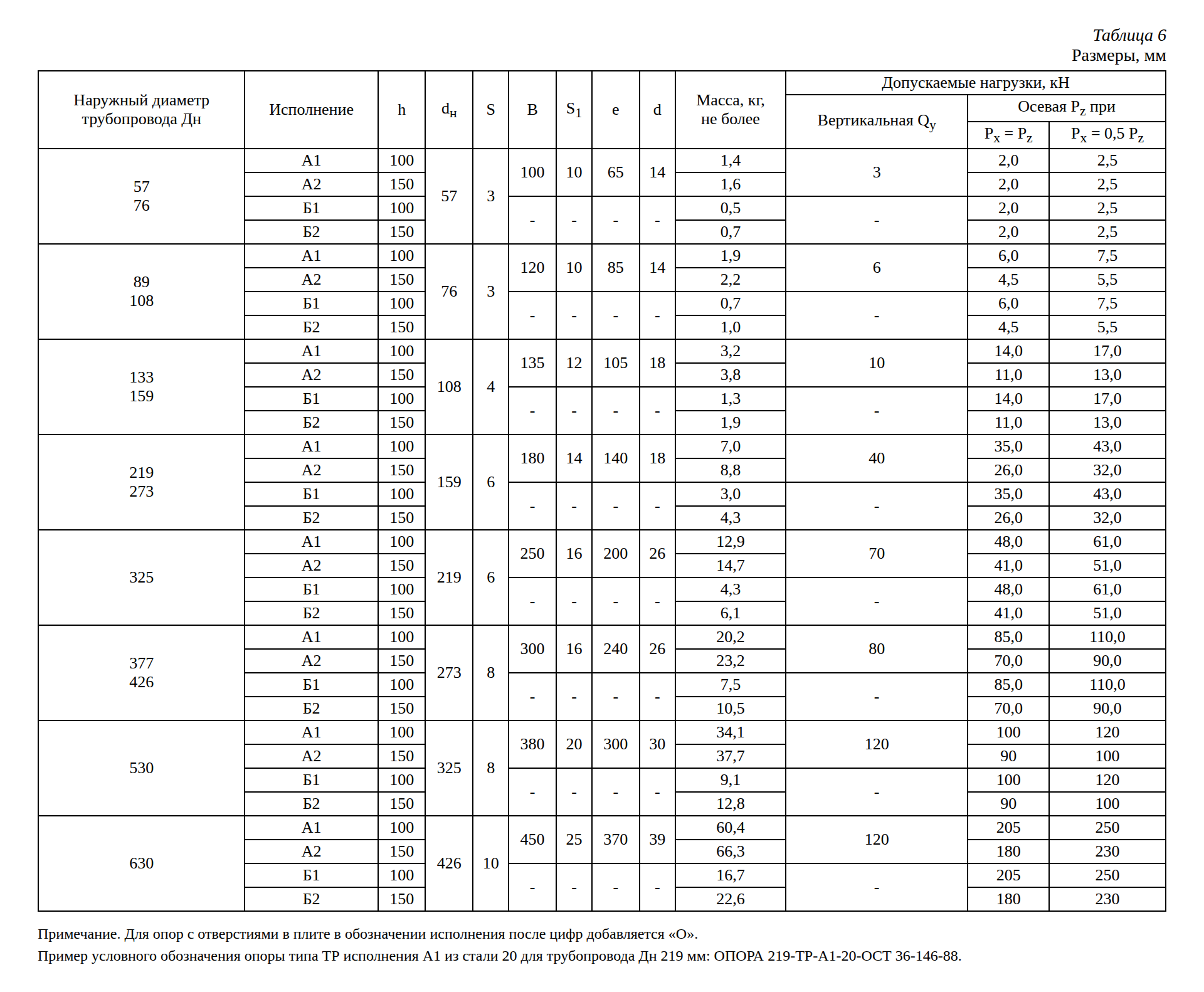

Таблица 6. Размеры, масса и допускаемые нагрузки.
Как устроена опора
- Патрубок из трубы dн 57-426 мм, стенка 3-10 мм
- Квадратная плита 100-450 мм толщиной 10-25 мм (исполнения А)
- Патрубок приваривается к трубе по ГОСТ 16037-80 и к плите по ГОСТ 5264-80
- Отверстия в плите по запросу (исполнения с «О»)
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТР ОСТ 36-146-88
Для чего нужна опора ТР?
Для прямых участков технологических трубопроводов Дн 57-630 мм на Ру до 10 МПа. Патрубок приваривается к трубе снизу и передаёт нагрузку на фундамент, эстакаду или металлоконструкцию.
Чем отличаются исполнения А и Б?
У исполнений А1 и А2 патрубок стоит на квадратной плите, её можно сделать с отверстиями под анкеры. У Б1 и Б2 плиты нет: патрубок приваривается прямо к опорной конструкции, опора легче.
Чем А1 отличается от А2?
Высотой от низа трубы до низа опоры: у А1 и Б1 h = 100 мм, у А2 и Б2 h = 150 мм. Высокое исполнение держит меньшую осевую нагрузку.
Какую нагрузку держит опора ТР?
Вертикальная нагрузка Qy по таблице 6 от 3 кН для Дн 57-76 до 120 кН для Дн 530-630. Осевая нагрузка Pz до 250 кН у Дн 630 при Px = 0,5Pz.
Сколько весит опора ТР?
По таблице 6 от 0,5 кг (Дн 57-76, Б1) до 66,3 кг (Дн 630, А2).
Из какой стали делают опоры ТР?
По ОСТ 36-146-88: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Марку выбирают по минимальной температуре эксплуатации.
