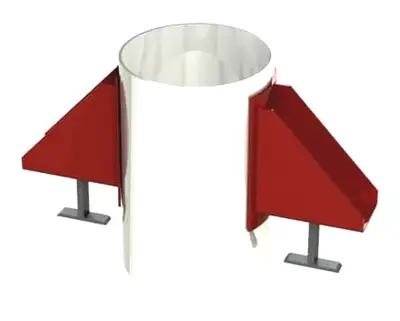

Прислать чертежи →Опора ВП ОСТ 36-146-88 Дн 57-1420 для вертикальных трубопроводов
Изготавливаем опоры вертикальных трубопроводов типа ВП по ОСТ 36-146-88 для стальных технологических трубопроводов на Ру до 10 МПа, Дн 57-1420 мм. Опора состоит из двух корпусов, которые привариваются к трубе с противоположных сторон и передают вес вертикального участка на балки или площадку. Исполнения А без накладки, Б с накладкой между трубой и корпусом.
Размеры, масса и нагрузки опор ВП
Данные по таблице 12 ОСТ 36-146-88. l: длина корпуса, B: ширина корпуса, h: высота корпуса, S: толщина металла, B1 × H: ширина и высота накладки в исполнениях Б. Масса не более; у опор со сварным корпусом на 2 % больше. * Исполнения Б1 и Б2 в этой группе только для Дн 219.
| Дн, мм | Исполнение | Длина l, мм | Ширина B, мм | Высота h, мм | Толщина S, мм | Накладка B1 × H, мм | Масса, кг | Нагрузка, кН |
|---|---|---|---|---|---|---|---|---|
| 57, 76, 89 | А1 | 100 | 40 | 100 | 3 | нет | 0,4 | 3 |
| А2 | 150 | нет | 0,6 | |||||
| 108, 133, 159, 219 | А1 | 100 | 80 | 150 | 4 | нет | 0,9 | 15 |
| Б1* | 100 | 100 × 190 | 1,7 | |||||
| А2 | 250 | нет | 2,2 | |||||
| Б2* | 250 | 100 × 190 | 3,0 | |||||
| 273, 325, 377, 426 | А1 | 150 | 200 | 200 | 6 | нет | 3,4 | 40 |
| Б1 | 150 | 240 × 250 | 7,1 | |||||
| А2 | 300 | нет | 6,6 | |||||
| Б2 | 300 | 240 × 250 | 10,3 | |||||
| 530, 630, 820, 1020 | А1 | 200 | 200 | 300 | 8 | нет | 7,4 | 100 |
| Б1 | 200 | 240 × 400 | 14,0 | |||||
| А2 | 350 | нет | 12,6 | |||||
| Б2 | 350 | 240 × 400 | 19,2 | |||||
| 1220, 1420 | А1 | 300 | 200 | 400 | 10 | нет | 16,2 | 160 |
| Б1 | 300 | 250 × 500 | 27,0 | |||||
| А2 | 450 | нет | 18,8 | |||||
| Б2 | 450 | 250 × 500 | 29,7 |
- А: корпуса привариваются к трубе напрямую
- Б: между трубой и корпусом ставится накладка из той же стали, что и труба
- АС и БС: те же исполнения со сварным корпусом вместо штампованного
- Цифра задаёт длину корпуса l: 1 короче, 2 длиннее
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 325-ВП-Б2-09Г2С-ОСТ 36-146-88
Опора ВП исполнения Б2 из стали 09Г2С для трубы Дн 325 мм. Со сварным корпусом: 325-ВП-БС2-09Г2С-ОСТ 36-146-88.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор ВП из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

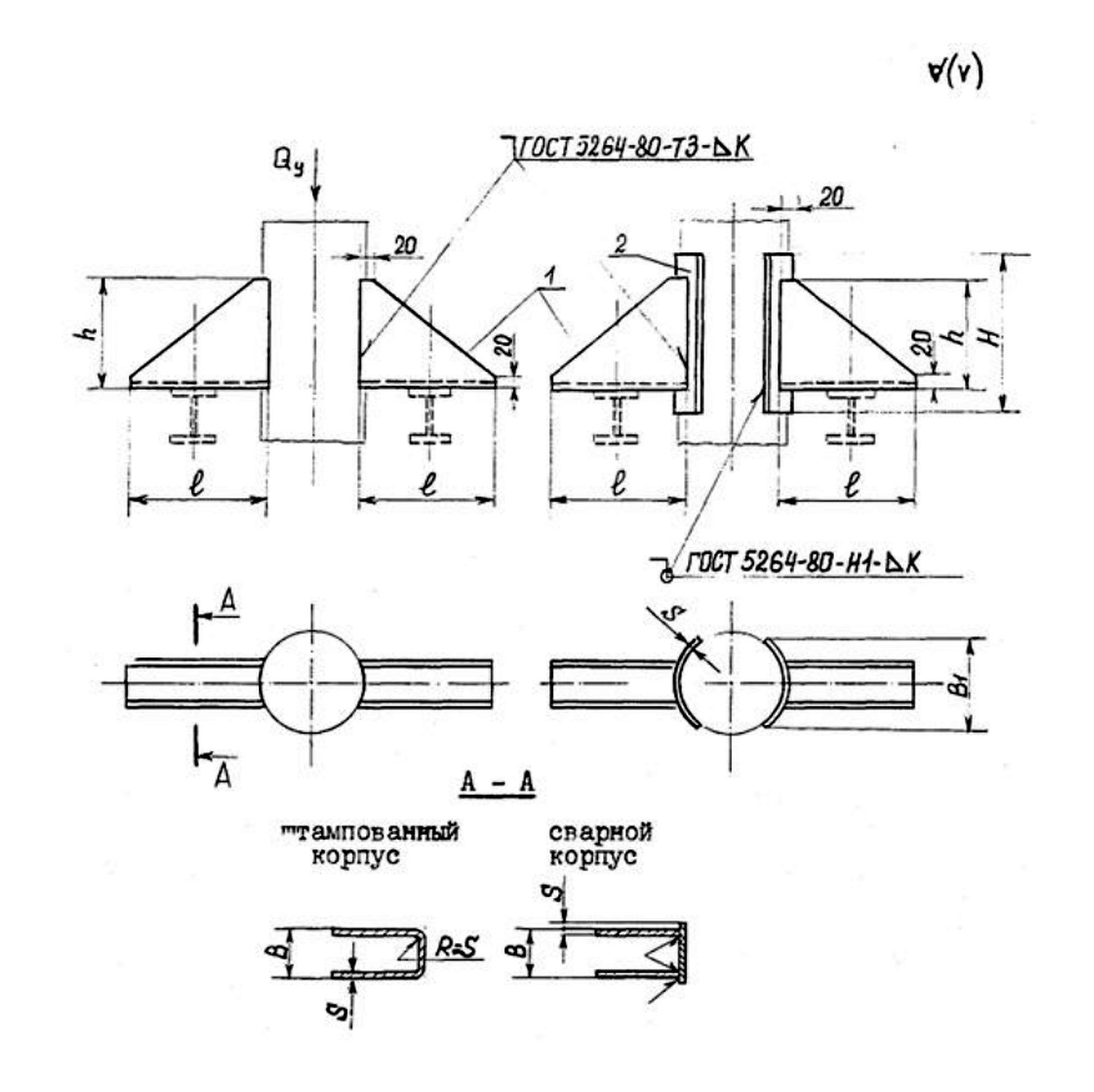

Черт. 12. Исполнения А и Б (с накладкой), штампованный и сварной корпус.

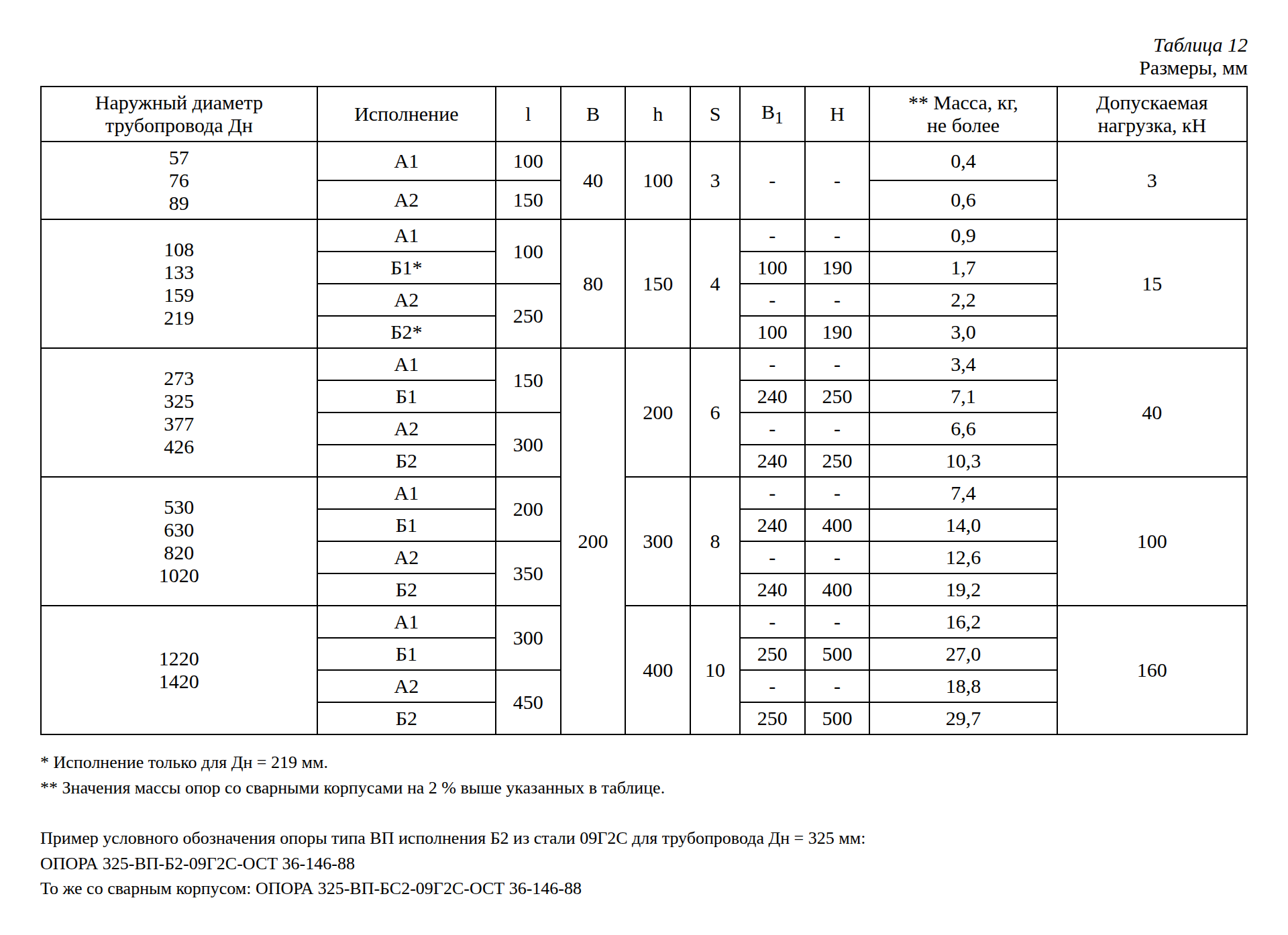

Таблица 12. Размеры, масса и допускаемая нагрузка, пример обозначения.
Как устроена опора
- Два корпуса П-образного профиля, штампованные или сварные
- Корпуса привариваются к трубе с двух сторон по ГОСТ 5264-80
- В исполнениях Б между трубой и корпусом накладка B1 × H
- Длина корпуса l от 100 до 450 мм, высота h от 100 до 400 мм
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ВП ОСТ 36-146-88
Для чего нужна опора ВП?
Для вертикальных участков стальных технологических трубопроводов Дн 57-1420 мм. Два корпуса привариваются к трубе с противоположных сторон и опираются на балки или площадку, так опора держит вес стояка. По таблице 1 стандарта тип ВП применяется как подвижная опора.
Чем исполнение А отличается от Б?
В исполнениях А корпуса привариваются к трубе напрямую. В исполнениях Б между трубой и каждым корпусом ставится накладка из той же стали, что и труба. Для Дн 108-159 исполнений Б нет, для Дн 219 есть Б1 и Б2.
Что значит цифра в исполнении?
У опор ВП цифра задаёт длину корпуса l. Например, для Дн 325 у А1 и Б1 длина 150 мм, у А2 и Б2 300 мм. Буква С в обозначении (АС, БС) означает сварной корпус.
Какую нагрузку держит опора ВП?
Допускаемая нагрузка по таблице 12: 3 кН для Дн 57-89, 15 кН для Дн 108-219, 40 кН для Дн 273-426, 100 кН для Дн 530-1020, 160 кН для Дн 1220-1420.
Сколько весит опора ВП?
По таблице 12 от 0,4 кг (Дн 57-89, А1) до 29,7 кг (Дн 1220-1420, Б2). У опор со сварным корпусом масса на 2 % больше.
Из какой стали делают опоры ВП?
По ОСТ 36-146-88: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Марку выбирают по минимальной температуре эксплуатации. Накладки делают из той же стали, что и труба.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
