Прислать чертежи →Опора ТО ОСТ 36-146-88 Дн 57-630 трубчатая крутоизогнутых отводов

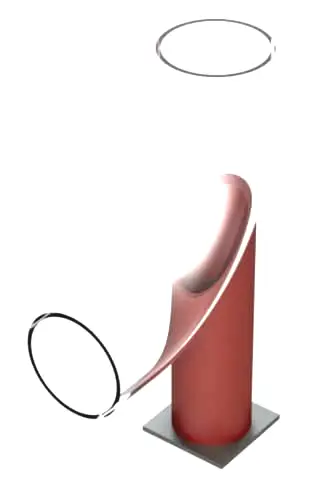

Изготавливаем трубчатые опоры крутоизогнутых отводов типа ТО по ОСТ 36-146-88 для технологических трубопроводов на Ру до 10 МПа, Дн 57-630 мм. Патрубок с косым срезом приваривается к отводу снизу и стоит на квадратной опорной плите. Исполнения А1 и А2 по высоте, плита с отверстиями по запросу.
Размеры, масса и нагрузки опор ТО
Данные по таблице 11 ОСТ 36-146-88. h: от низа плиты до низа трубы, h1: полная высота опоры по патрубку, dн × S: патрубок, B × S1: квадратная плита, e: расстояние между отверстиями, d: диаметр отверстий. * Так в тексте ОСТ; по соседним значениям вероятна опечатка (10,0 кН), в расчёте принимайте меньшее значение.
| Дн, мм | Исполнение | h, мм | h1, мм | Патрубок dн × S, мм | Плита B × S1, мм | e, мм | d, мм | Масса, кг | Qy, кН | Pz при Px = Pz, кН | Pz при Px = 0,5Pz, кН |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 57 | А1 | 100 | 169 | 45 × 3 | 100 × 10 | 65 | 14 | 1,2 | 1,0 | 1,5 | 2,0 |
| А2 | 150 | 219 | 1,4 | ||||||||
| 76 | А1 | 100 | 188 | 57 × 3 | 100 × 10 | 65 | 14 | 1,5 | 2,0 | 2,0 | 2,5 |
| А2 | 150 | 238 | 1,8 | ||||||||
| 89 | А1 | 100 | 219 | 76 × 3 | 120 × 10 | 85 | 14 | 2,2 | 2,5 | 4,0 | 5,0 |
| А2 | 150 | 269 | 2,6 | ||||||||
| 108 | А1 | 100 | 225 | 76 × 3 | 120 × 10 | 85 | 14 | 2,3 | 3,0 | 4,0 | 5,0 |
| А2 | 150 | 275 | 2,6 | ||||||||
| 133 | А1 | 100 | 277 | 108 × 4 | 135 × 12 | 105 | 18 | 4,2 | 6,0 | 8,0 | 10,0 |
| А2 | 150 | 327 | 4,8 | ||||||||
| 159 | А1 | 100 | 283 | 108 × 4 | 135 × 12 | 105 | 18 | 4,3 | 8,0 | 8,0 | 19,0* |
| А2 | 150 | 333 | 4,9 | ||||||||
| 219 | А1 | 100 | 356 | 159 × 6 | 180 × 14 | 140 | 18 | 10,3 | 20,0 | 20,0 | 25,0 |
| А2 | 150 | 406 | 11,6 | ||||||||
| 273 | А1 | 100 | 377 | 159 × 6 | 180 × 14 | 140 | 18 | 11,5 | 20,0 | 20,0 | 25,0 |
| А2 | 150 | 427 | 12,8 | ||||||||
| 325 | А1 | 100 | 463 | 219 × 6 | 250 × 16 | 200 | 26 | 20,1 | 25,0 | 25,0 | 30,0 |
| А2 | 150 | 513 | 22,0 | ||||||||
| 377 | А1 | 100 | 546 | 273 × 8 | 300 × 16 | 240 | 26 | 34,4 | 35,0 | 40,0 | 50,0 |
| А2 | 150 | 596 | 37,4 | ||||||||
| 426 | А1 | 100 | 569 | 273 × 8 | 300 × 16 | 240 | 26 | 35,9 | 35,0 | 40,0 | 50,0 |
| А2 | 150 | 619 | 38,9 | ||||||||
| 530 | А1 | 100 | 482 | 325 × 8 | 380 × 20 | 300 | 30 | 47,3 | 40 | 80 | 100 |
| А2 | 150 | 532 | 50,9 | ||||||||
| 630 | А1 | 100 | 595 | 426 × 10 | 450 × 25 | 370 | 39 | 86,8 | 70 | 120 | 140 |
| А2 | 150 | 645 | 92,7 |
- А1: высота h = 100 мм
- А2: высота h = 150 мм
- «О» после цифры: в плите есть отверстия под крепление, например А1О
- Тип ТО применяется как подвижная и как неподвижная опора
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 219-ТО-А1-20-ОСТ 36-146-88
Опора ТО исполнения А1 из стали 20 для отвода Дн 219 мм. С отверстиями в плите: 219-ТО-А1О-20-ОСТ 36-146-88.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор ТО из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

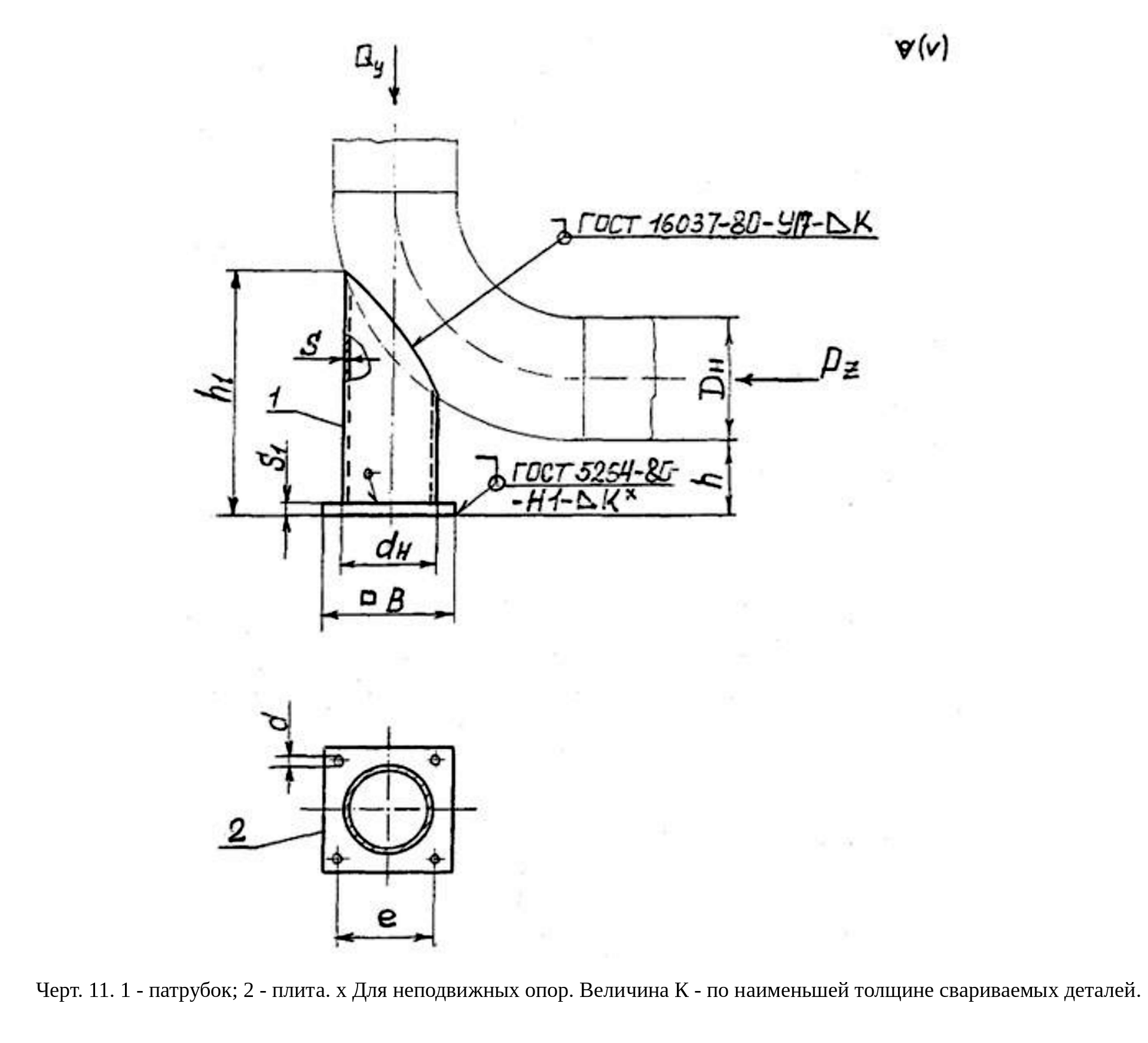

Черт. 11. Патрубок, опорная плита, вид на плиту с отверстиями.

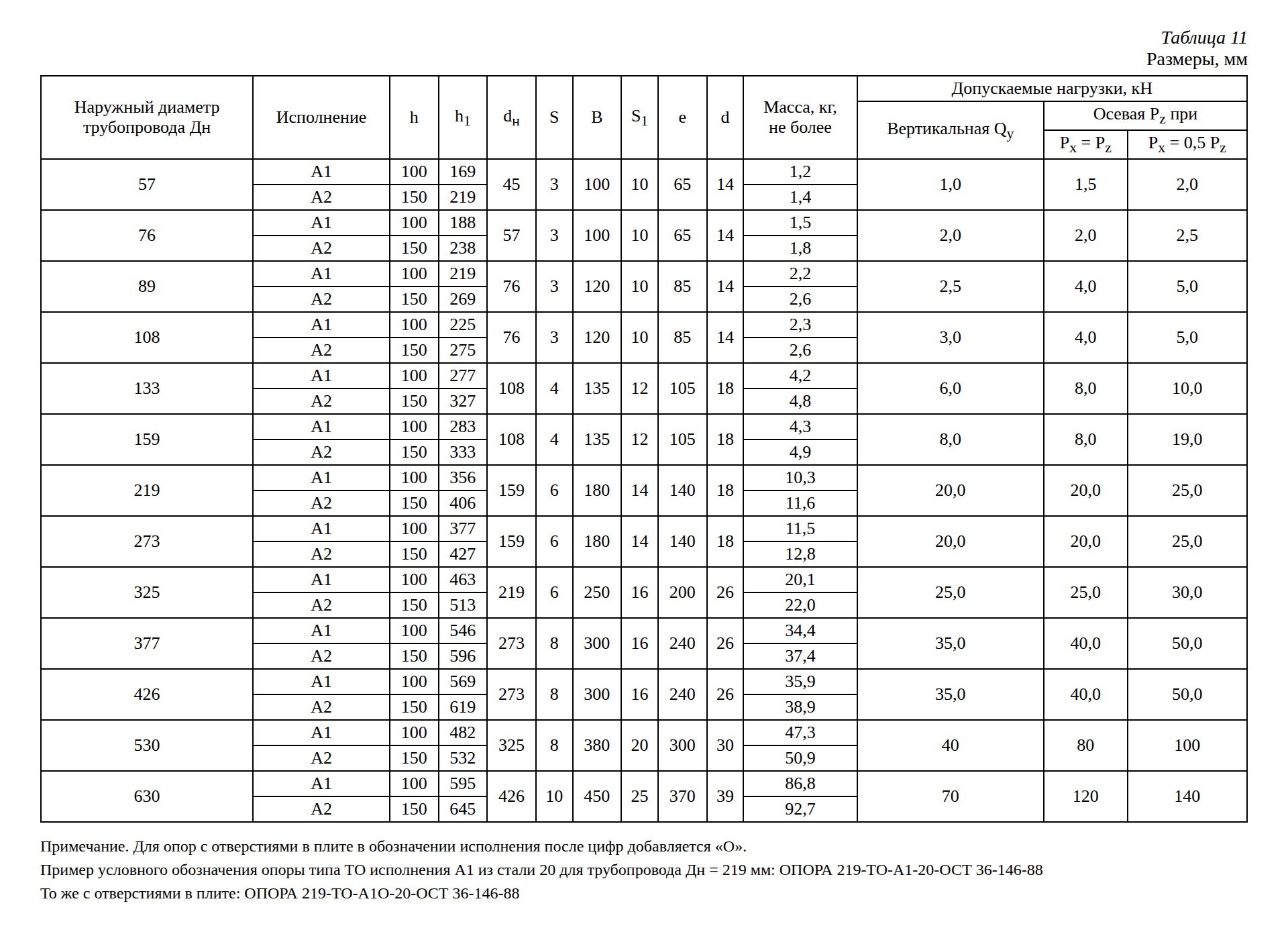

Таблица 11. Размеры, масса, допускаемые нагрузки и пример обозначения.
Как устроена опора
- Патрубок из трубы dн 45-426 мм с косым срезом под отвод
- Квадратная опорная плита толщиной 10-25 мм
- Патрубок приваривается к отводу и к плите по ГОСТ 5264-80
- Отверстия в плите по запросу (исполнения с «О»)
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТО ОСТ 36-146-88
Для чего нужна опора ТО?
Для крутоизогнутых отводов технологических трубопроводов Дн 57-630 мм, изолированных и неизолированных. Патрубок с косым срезом приваривается к отводу снизу, плита опирается на фундамент или конструкцию.
Чем отличаются исполнения А1 и А2?
Высотой от плиты до низа трубы: у А1 h = 100 мм, у А2 h = 150 мм. Остальные размеры патрубка и плиты для одного диаметра одинаковые.
Что означает буква «О» в обозначении?
Опора с отверстиями в плите под анкерное или болтовое крепление, например 219-ТО-А1О. Отверстия делают по требованию заказчика.
Какую нагрузку держит опора ТО?
Вертикальная нагрузка Qy по таблице 11 от 1,0 кН для Дн 57 до 70 кН для Дн 630. Осевая нагрузка Pz до 140 кН у Дн 630 при Px = 0,5Pz.
Сколько весит опора ТО?
По таблице 11 от 1,2 кг (Дн 57, А1) до 92,7 кг (Дн 630, А2).
Из какой стали делают опоры ТО?
По ОСТ 36-146-88: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Марку выбирают по минимальной температуре эксплуатации.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
