Прислать чертежи →Опора ТС-659.00.00 Дн 32-219 неподвижная хомутовая
Изготавливаем неподвижные хомутовые опоры ТС-659.00.00 по рабочим чертежам серии 5.903-13, выпуск 7-95: 10 исполнений для труб Дн 32-219 мм. Хомут приваривается к трубе, упоры передают осевую силу на несущую конструкцию и фиксируют трубопровод в точке.
Таблица исполнений ТС-659.00.00
Данные по сборочному чертежу ТС-659.00.00 СБ серии 5.903-13 вып. 7-95, размеры в мм, для справок. Толщина хомута 3 мм у всех исполнений.
| Обозначение | Дн, мм | Осевая сила Q, кН (тс) | Катет K = S | Высота упора | Ширина хомута | Толщина упора | Масса, кг |
|---|---|---|---|---|---|---|---|
| ТС-659.00.00 | 32 | 5 (0,5) | 2,0 | 75 | 25 | 6 | 0,3 |
| ТС-659.00.00-01 | 38 | 5 (0,5) | 2,0 | 75 | 25 | 6 | 0,3 |
| ТС-659.00.00-02 | 45 | 5 (0,5) | 2,5 | 75 | 25 | 6 | 0,4 |
| ТС-659.00.00-03 | 57 | 5 (0,5) | 3,0 | 75 | 25 | 6 | 0,4 |
| ТС-659.00.00-04 | 76 | 10 (1,0) | 3,0 | 75 | 25 | 8 | 0,5 |
| ТС-659.00.00-05 | 89 | 10 (1,0) | 3,0 | 75 | 25 | 8 | 0,5 |
| ТС-659.00.00-06 | 108 | 25 (2,5) | 3,5 | 100 | 40 | 10 | 1,2 |
| ТС-659.00.00-07 | 133 | 25 (2,5) | 4,0 | 100 | 40 | 10 | 1,2 |
| ТС-659.00.00-08 | 159 | 25 (2,5) | 5,0 | 100 | 40 | 10 | 1,3 |
| ТС-659.00.00-09 | 219 | 25 (2,5) | 6,0 | 100 | 40 | 10 | 1,5 |
Считаем цену за штуку и за партию. Укажите исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Сборочный чертёж ТС-659.00.00 СБ
Копии листов серии 5.903-13 вып. 7-95. Нажмите на лист, чтобы открыть крупно.

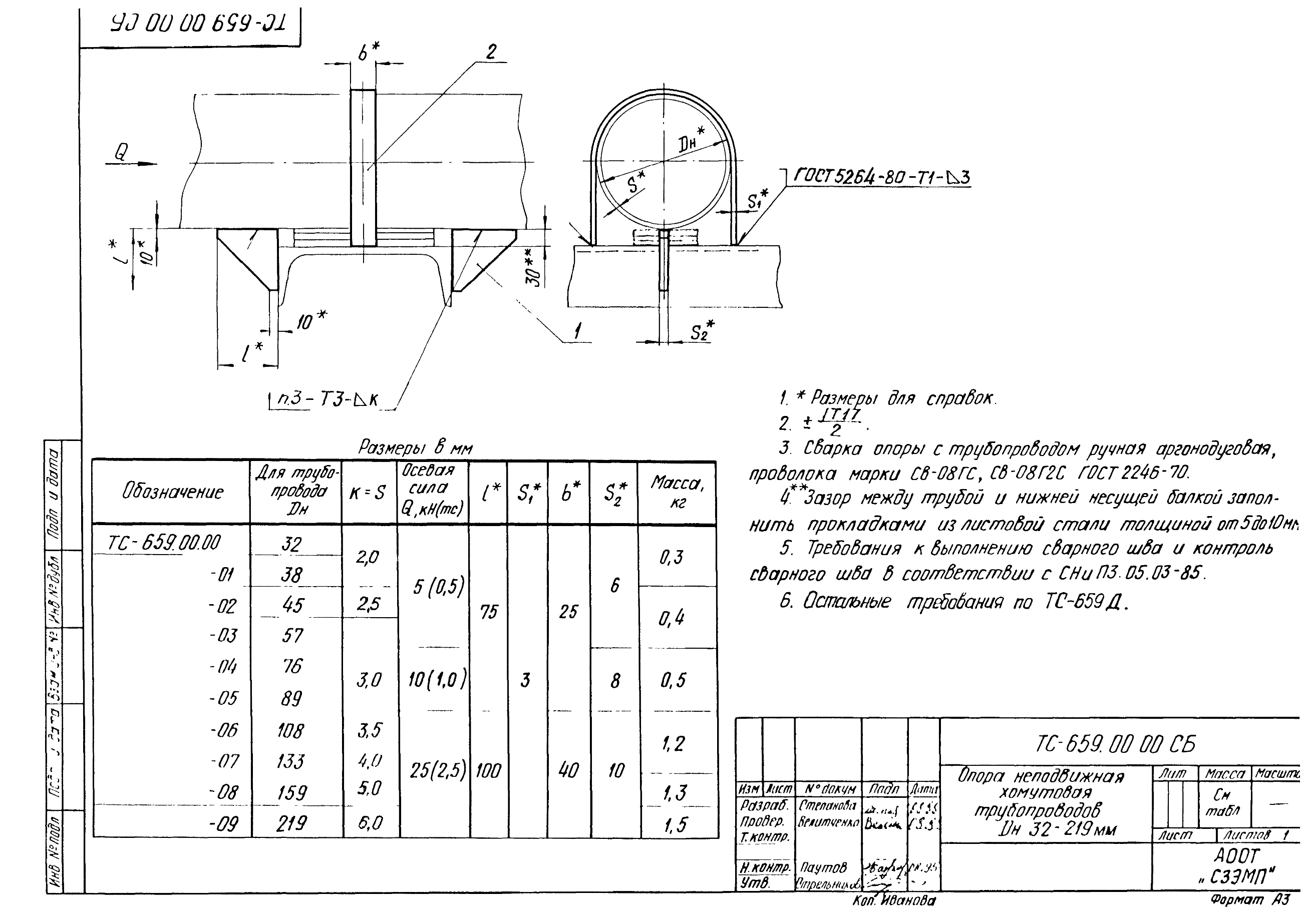

Сборочный чертёж: общий вид, таблица исполнений и технические требования.

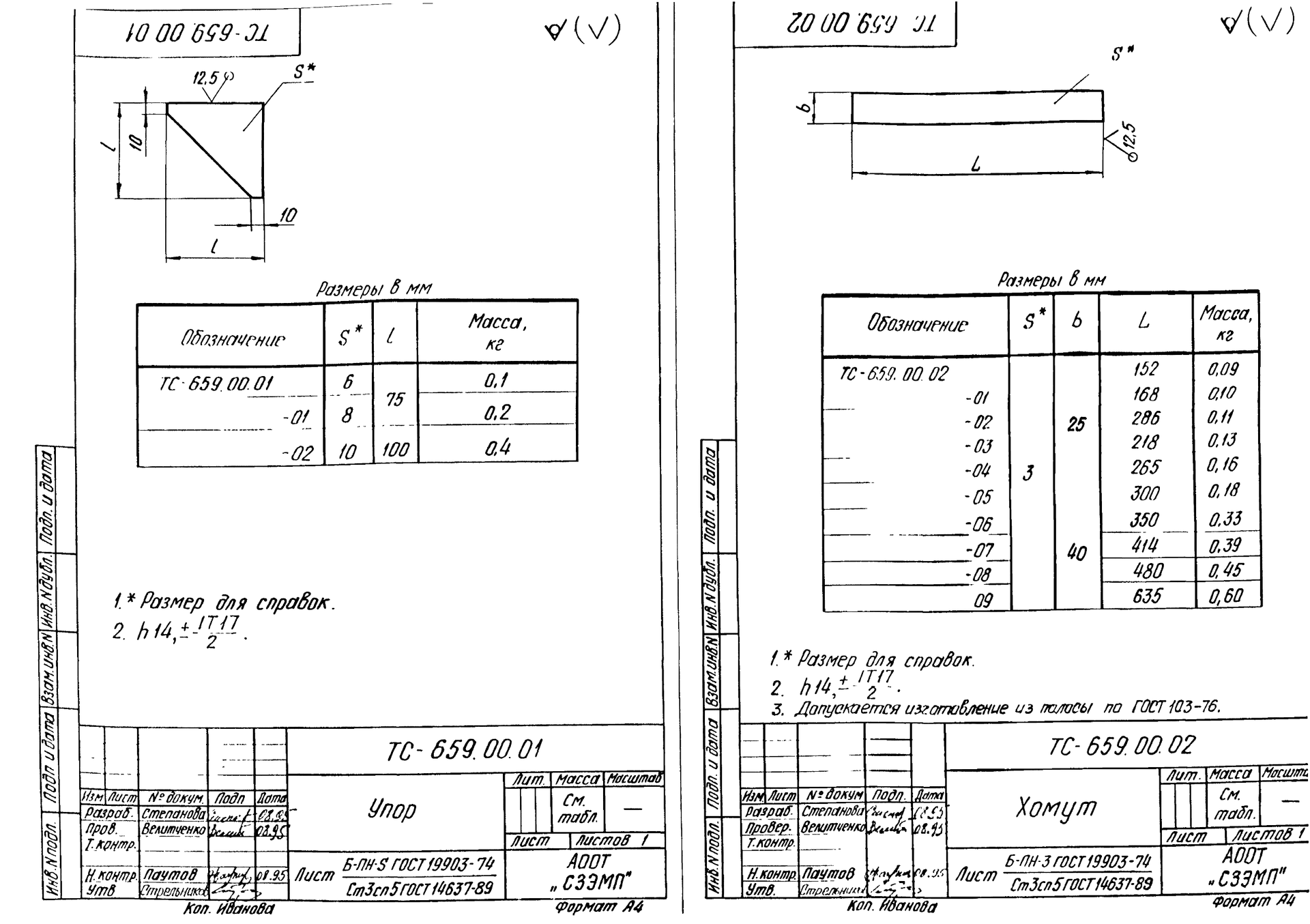

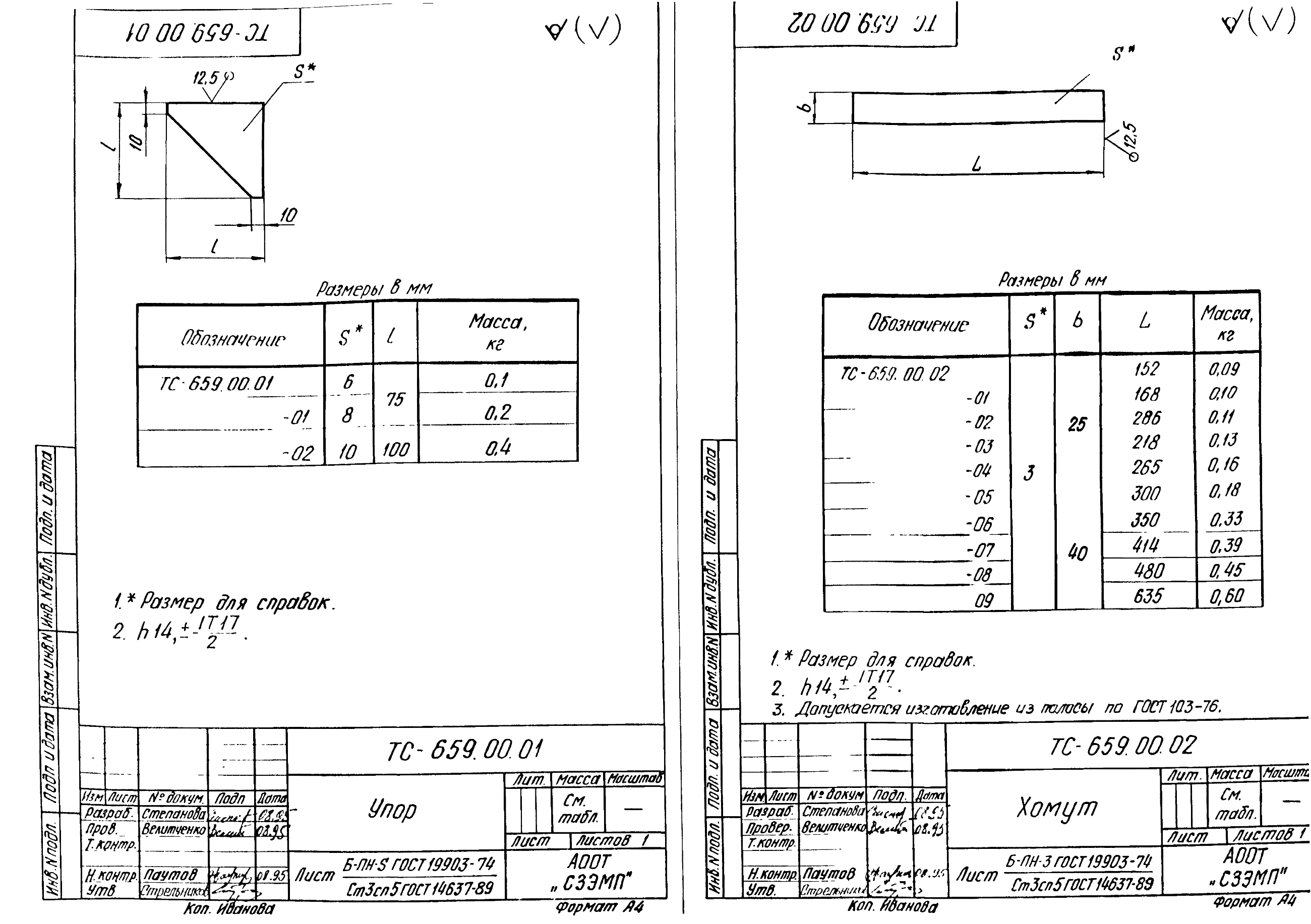

Упор ТС-659.00.01 и хомут ТС-659.00.02: размеры и масса деталей.
Как устроена опора
- Хомут ТС-659.00.02 из полосы 3 мм шириной 25 или 40 мм охватывает трубу и приваривается к ней
- Упоры ТС-659.00.01 из листа 6, 8 или 10 мм передают осевую силу на несущую балку
- Зазор между трубой и балкой заполняют прокладками из листа 5-10 мм
- Сталь Ст3сп5 по ГОСТ 14637-89, сварные швы по ГОСТ 5264-80
- Резка, гибка хомута и сварка в своём цеху
Что вы получаете
- Опоры, готовые к монтажу на трубу
- Маркировка по обозначению исполнения
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТС-659.00.00
Чем ТС-659 отличается от ТС-660?
ТС-659 хомутовая: полоса хомута охватывает трубу, к ней приварены упоры. ТС-660 двухупорная: два упора привариваются прямо к трубе. ТС-659 выпускается для Дн 32-219, ТС-660 для Дн 32-1420.
Какую осевую силу держит ТС-659?
По серии 5 кН (0,5 тс) для Дн 32-57, 10 кН (1,0 тс) для Дн 76 и 89 и 25 кН (2,5 тс) для Дн 108-219.
Как опора крепится к трубе?
Хомут из полосы 3 мм приваривается к трубе, сварка по требованиям ТС-659 Д. Зазор между трубой и несущей балкой заполняют прокладками из листа 5-10 мм.
Из какой стали делают опору?
По чертежу хомут и упоры из листа Ст3сп5 по ГОСТ 14637-89. По запросу изготавливаем из 09Г2С и нержавеющей стали.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
