Прислать чертежи →Опора ТС-660.00.00 Дн 32 неподвижная двухупорная
Изготавливаем неподвижные двухупорные опоры ТС-660.00.00 для трубопроводов наружным диаметром 32 мм по рабочим чертежам серии 5.903-13, выпуск 7-95. Два упора привариваются к трубе и передают осевую нагрузку на опорную конструкцию.
Размеры и масса
| Обозначение | ТС-660.00.00 |
| Нормативный документ | Серия 5.903-13, выпуск 7-95 |
| Тип опоры | Неподвижная двухупорная |
| Наружный диаметр трубы, Дн | 32 мм |
| Допускаемая осевая сила Q | 15 кН (1,5 тс) |
| Толщина стенки трубы S, катет шва K = S | 1,8 мм (+1) |
| Габарит по упорам H | 110 мм |
| Высота упора B | 20 мм |
| Длина упора l | 104 мм |
| Размер m | 20 мм |
| Масса | 0,56 кг |
| Сталь | по проекту: Ст3пс, сталь 20, 09Г2С |
Размеры H, B, l, m, K приведены для справок по сборочному чертежу ТС-660.00.00 СБ.
Считаем цену за штуку и за партию. Укажите количество, марку стали и покрытие, ответим коммерческим предложением.

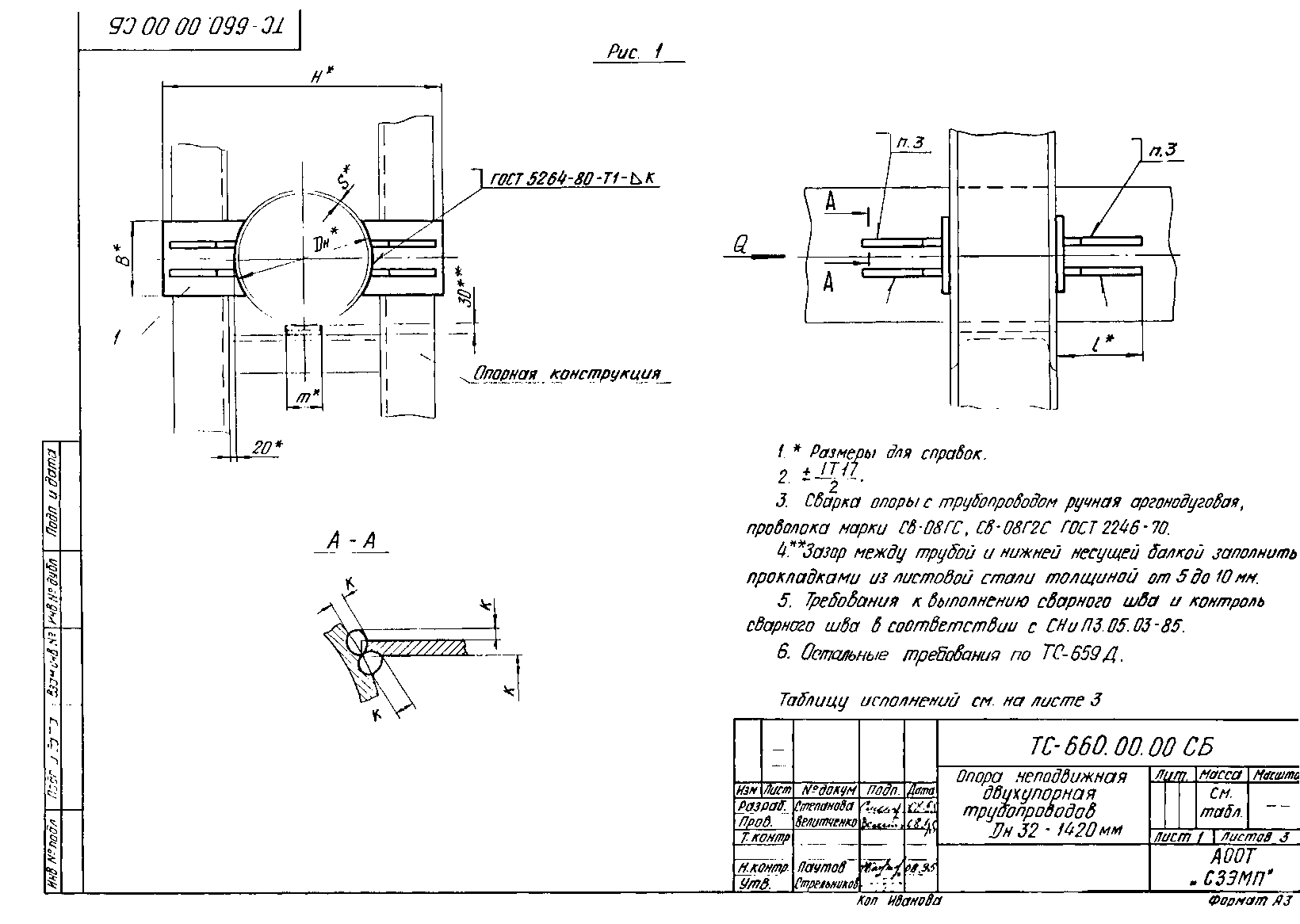

Сборочный чертёж ТС-660.00.00 СБ, лист 1 (рис. 1), серия 5.903-13 вып. 7-95. Нажмите, чтобы открыть крупно.

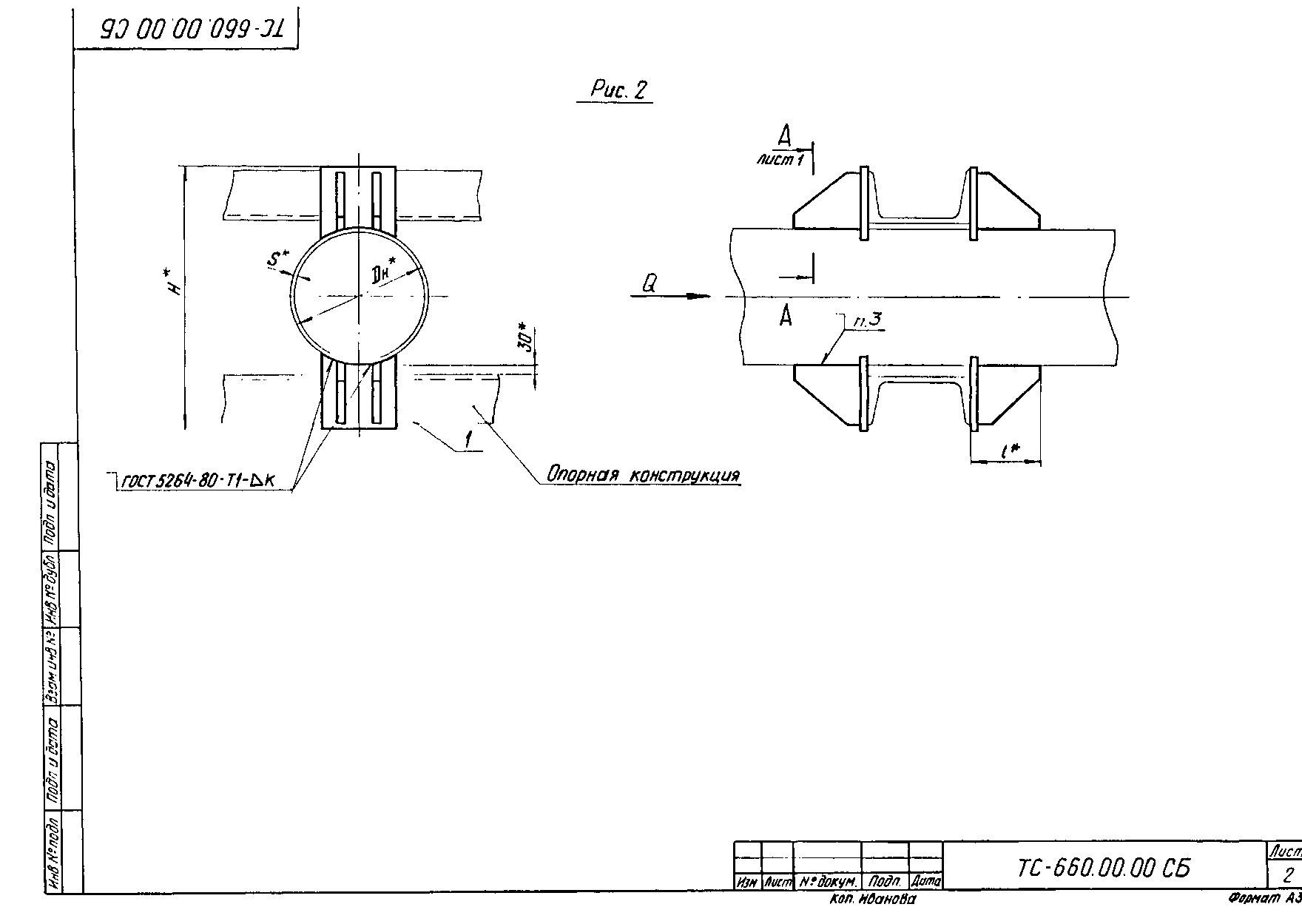

Лист 2 (рис. 2).
Как устроена опора
- Два упора, каждый из пластины и ребра (ТС-660.01.00)
- Упоры привариваются к трубе с двух сторон
- Осевая сила передаётся через упоры на балки опорной конструкции
- Зазор между трубой и нижней балкой заполняют прокладками из листа 5-10 мм
- Сварка и контроль шва по требованиям серии и СНиП 3.05.03-85
Что вы получаете
- Упоры, готовые к приварке на трубу на монтаже
- Маркировка по обозначению ТС-660.00.00
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Исполнения ТС-660.00.00 Дн 32-89
Данные по сборочному чертежу ТС-660.00.00 СБ серии 5.903-13 вып. 7-95. Размеры H, B, l, m для справок.
| Обозначение | Дн, мм | K = S, мм | Q, кН (тс) | H | B | l | m | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ТС-660.00.00 | 32 | 1,8 (+1) | 15 (1,5) | 110 | 20 | 104 | 20 | 0,56 |
| ТС-660.00.00-01 | 38 | 2 (+1) | 15 (1,5) | 140 | 20 | 104 | 20 | 0,56 |
| ТС-660.00.00-02 | 45 | 2 (+1) | 15 (1,5) | 150 | 30 | 104 | 20 | 0,64 |
| ТС-660.00.00-03 | 57 | 3 (+1) | 20 (2,0) | 180 | 40 | 106 | 20 | 1,04 |
| ТС-660.00.00-04 | 76 | 3 (+1) | 20 (2,0) | 210 | 50 | 106 | 20 | 1,12 |
| ТС-660.00.00-05 | 89 | 3 (+1) | 20 (2,0) | 230 | 60 | 110 | 20 | 1,28 |
Таблица исполнений Дн 32-1420, лист 3 сборочного чертежа ТС-660.00.00 СБ.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Частые вопросы об опоре ТС-660.00.00
Для какой трубы подходит ТС-660.00.00?
Для трубопроводов наружным диаметром 32 мм. Это базовое исполнение неподвижной двухупорной опоры по серии 5.903-13 вып. 7-95.
Какую нагрузку держит опора?
Допускаемая осевая сила Q по серии 15 кН (1,5 тс) при толщине стенки трубы и катете шва 1,8 мм.
Сколько весит опора?
Масса по серии 0,56 кг.
Как указать опору в заявке?
Опора ТС-660.00.00, серия 5.903-13 вып. 7-95, количество, марка стали и покрытие. Пришлите спецификацию на info@stalteh.com, ответим ценой и сроком.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
