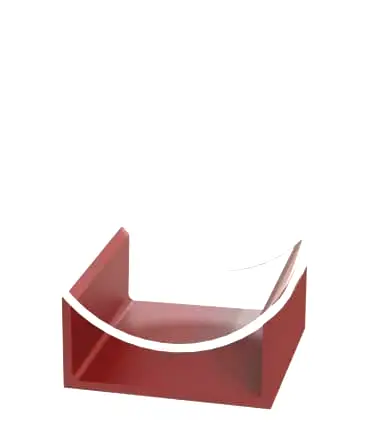

Прислать чертежи →Опора ШП ОСТ 36-146-88 Дн 57-820 швеллерная приварная
Изготавливаем швеллерные приварные опоры типа ШП по ОСТ 36-146-88 для неизолированных технологических трубопроводов на Ру до 10 МПа, Дн 57-820 мм. Отрезок швеллера № 5-30 по ГОСТ 8240 приваривается полками к трубе и скользит по опорной конструкции. Исполнения А1 и А2 по длине, от 100 до 400 мм.
Размеры, масса и нагрузки опор ШП
Данные по таблице 7 ОСТ 36-146-88. L: длина опоры, B: ширина швеллера, h: высота от низа швеллера до низа трубы. Швеллер по ГОСТ 8240. Qy: допускаемая вертикальная нагрузка, Pz: осевая при боковой Px = 0,2Pz.
| Дн, мм | Исполнение | Длина L, мм | Швеллер № | Ширина B, мм | Высота h, мм | Масса, кг | Qy, кН | Pz при Px = 0,2Pz, кН |
|---|---|---|---|---|---|---|---|---|
| 57 | А1 | 100 | 5 | 50 | 17 | 0,5 | 2,5 | 10 |
| А2 | 200 | 1,0 | 2,5 | 10 | ||||
| 76 | А1 | 100 | 5 | 50 | 23 | 0,5 | 3,0 | 10 |
| А2 | 200 | 1,0 | 3,0 | 10 | ||||
| 89 | А1 | 100 | 8 | 80 | 15 | 0,7 | 5,0 | 20 |
| А2 | 200 | 1,4 | 5,0 | 30 | ||||
| 108 | А1 | 100 | 8 | 80 | 22 | 0,7 | 6,0 | 20 |
| А2 | 200 | 1,4 | 6,0 | 30 | ||||
| 133 | А1 | 100 | 10 | 100 | 23 | 0,9 | 8,0 | 30 |
| А2 | 250 | 2,1 | 8,0 | 50 | ||||
| 159 | А1 | 100 | 10 | 100 | 28 | 0,9 | 10,0 | 30 |
| А2 | 250 | 2,1 | 10,0 | 50 | ||||
| 219 | А1 | 150 | 12 | 120 | 34 | 1,6 | 20,0 | 50 |
| А2 | 250 | 2,6 | 20,0 | 75 | ||||
| 273 | А1 | 200 | 12 | 120 | 38 | 2,1 | 25,0 | 60 |
| А2 | 300 | 3,1 | 40,0 | 90 | ||||
| 325 | А1 | 200 | 12 | 120 | 40 | 2,1 | 25,0 | 50 |
| А2 | 300 | 3,1 | 40,0 | 80 | ||||
| 377 | А1 | 200 | 16 | 160 | 46 | 2,8 | 30,0 | 70 |
| А2 | 300 | 4,3 | 50,0 | 100 | ||||
| 426 | А1 | 200 | 16 | 160 | 48 | 2,8 | 30,0 | 60 |
| А2 | 300 | 4,3 | 50,0 | 90 | ||||
| 530 | А1 | 250 | 20 | 200 | 56 | 4,6 | 50 | 80 |
| А2 | 400 | 7,4 | 70 | 120 | ||||
| 630 | А1 | 250 | 20 | 200 | 60 | 4,6 | 60 | 65 |
| А2 | 400 | 7,4 | 80 | 120 | ||||
| 820 | А1 | 400 | 30 | 300 | 72 | 12,7 | 100 | 120 |
- А1: короткая опора, L = 100-400 мм
- А2: длинная опора, L = 200-400 мм
- Для ШП цифра в обозначении задаёт длину опоры
- Для Дн 820 есть только А1, L = 400 мм
Диаметр трубы, тип, исполнение, марка стали и номер стандарта:
Опора 273-ШП-А2-09Г2С-ОСТ 36-146-88
Опора ШП исполнения А2 из стали 09Г2С для трубы Дн 273 мм.
Считаем цену за штуку и за партию. Укажите диаметр, исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Чертежи опор ШП из ОСТ 36-146-88
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

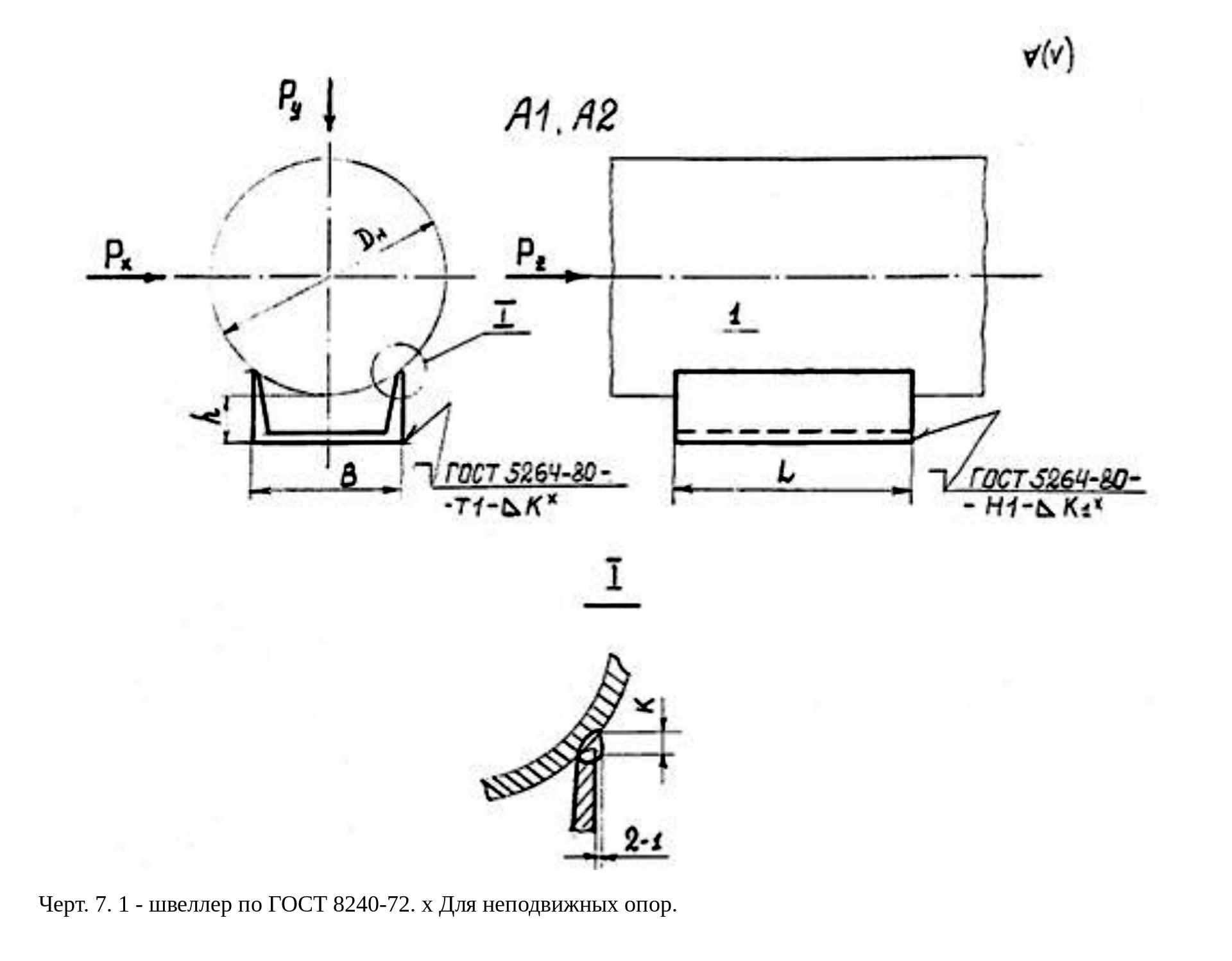

Черт. 7. Швеллер, приварка к трубе, узел I.

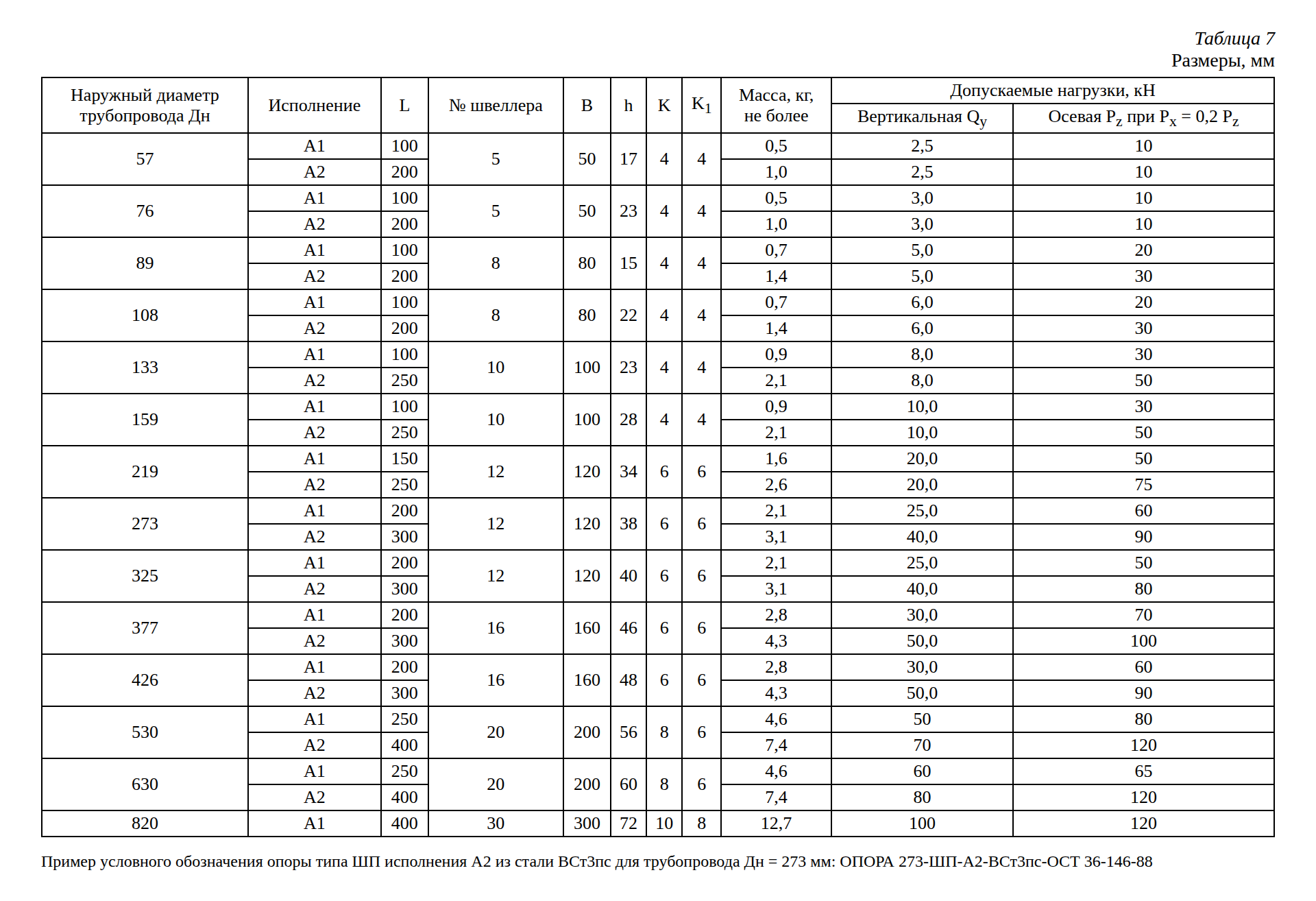

Таблица 7. Длина, номер швеллера, масса, допускаемые нагрузки и пример обозначения.
Как устроена опора
- Отрезок швеллера № 5-30 по ГОСТ 8240
- Швеллер приваривается полками к трубе по ГОСТ 5264-80
- Для неподвижных опор дополнительные швы по черт. 7
- Длина 100-400 мм в зависимости от диаметра и исполнения
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по ОСТ 36-146-88 нужного исполнения
- Маркировка по обозначению
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ШП ОСТ 36-146-88
Для каких труб подходит опора ШП?
Для неизолированных технологических трубопроводов Дн 57-820 мм на Ру до 10 МПа. Опора применяется как подвижная и как неподвижная.
Из какого швеллера делают опору?
По таблице 7 из швеллера по ГОСТ 8240: № 5 для Дн 57-76, № 8 для Дн 89-108, № 10 для Дн 133-159, № 12 для Дн 219-325, № 16 для Дн 377-426, № 20 для Дн 530-630, № 30 для Дн 820.
Чем отличаются А1 и А2?
Длиной опоры. Например, для Дн 273 у А1 L = 200 мм, у А2 L = 300 мм. Длинное исполнение держит большую осевую нагрузку.
Какую нагрузку держит опора ШП?
Вертикальная нагрузка Qy по таблице 7 от 2,5 кН для Дн 57 до 100 кН для Дн 820. Осевая нагрузка Pz при Px = 0,2Pz от 10 до 120 кН.
Сколько весит опора ШП?
По таблице 7 от 0,5 кг (Дн 57-76, А1) до 12,7 кг (Дн 820, А1).
Из какой стали делают опоры ШП?
По ОСТ 36-146-88: Ст3пс и Ст3сп до минус 40 °С, сталь 20, 10Г2 до минус 60 °С, 09Г2С до минус 70 °С. Марку выбирают по минимальной температуре эксплуатации.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
