Прислать чертежи →Изготавливаем фланцы по ГОСТ 33259-2015 и по чертежам заказчика. Заготовки вырезаем из листа на своём оборудовании: лазер, плазма и газовая резка с ЧПУ. Посадку и уплотнительную поверхность обрабатываем на токарном участке, отверстия под болты сверлим по разметке. Сталь 20, 09Г2С, Ст3сп, нержавеющие AISI 304, 316L, 321 и другие марки по проекту.
Размеры, вес и цена по Ду: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500
Цена от 150 ₽ за шт.Базовое исполнение: плоский фланец малого Ду из стали 20, без покрытия. Точную цену по вашему проекту фиксируем в КП.
Типовые фланцы делаем по ГОСТ 33259-2015, нестандартные по вашему чертежу или эскизу. На схемах показан разрез: так проще понять, как фланец крепится к трубе.

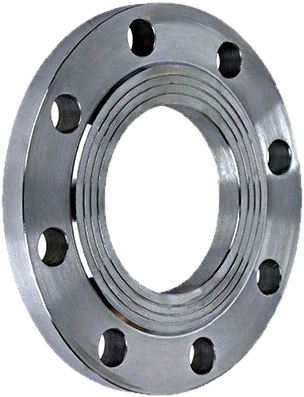

Самые массовые фланцы. Надеваются на трубу и привариваются двумя швами: снаружи и по торцу. Простые в монтаже и недорогие.
Привариваются к трубе встык через конический воротник. Нагрузка переходит с трубы на фланец плавно, поэтому соединение выдерживает давление, перепады температуры и вибрацию.
Глухой диск с отверстиями под болты. Перекрывает трубопровод или патрубок на время гидроиспытаний и ремонта либо постоянно. Присоединительные размеры совпадают с ответным фланцем.
Квадратные и переходные фланцы, фланцы под насосы и оборудование, увеличенной толщины, с особой разметкой отверстий. Большие диаметры вырезаем из толстого листа.
Плоские и воротниковые фланцы по ГОСТ 33259-2015 (ряд 1), заглушки по АТК 24.200.02-90. Выберите тип и давление, нажмите на строку: размеры появятся на чертеже.
Пример: Фланец 01-100-16-1-B-Ст20 ГОСТ 33259-2015, 40 шт.
Если нужен диаметр трубы, отличный от основного (например, 116 вместо 110 для Ду 100), укажите его в заявке.
Исполнение определяет, какая прокладка встанет между фланцами и какое давление выдержит соединение. Ответные фланцы должны иметь парные исполнения.
Без выступа. Только для низкого давления, Ру 1–6: вентиляция, безнапорные линии.
Самое распространённое исполнение. Прокладка лежит на выступе, усилие затяжки концентрируется на уплотнении.
Пара фланцев входит друг в друга, прокладку не выдавливает давлением. Для повышенных давлений и токсичных сред.
Самое герметичное из типовых соединений: прокладка закрыта в пазу. Для пожароопасных и токсичных сред.
Под линзовую или овальную прокладку. Высокие давления и температуры, нефтегаз и энергетика.
Шероховатость, канавки и размеры уплотнения по вашей конструкторской документации.
Резка, токарная обработка, сверление и упаковка на заводе на пр. Большевиков, 54. Можно приехать и посмотреть, как изготавливают ваш заказ.
Вырезаем заготовки на лазере, плазме или газовой резке с ЧПУ. Раскладываем детали плотно, чтобы не платить за лишний металл.
Протачиваем посадочный диаметр под трубу и уплотнительную поверхность нужного исполнения.
Сверлим отверстия под болты по окружности центров, чтобы фланцы совпадали с ответными.
По заявке грунтуем и окрашиваем, горячее цинкование выполняет партнёрский завод. Маркируем и упаковываем партию, передаём документы на металл.
Тип, давление и марку стали задаёт проект. Если проекта нет, ориентируйтесь на среду и условия работы трубопровода, а окончательный выбор согласуйте с проектировщиком.
| Трубопровод и среда | Обычно применяют | Сталь |
|---|---|---|
| Вентиляция, воздуховоды, безнапорные линии | Плоские, Ру 1–6, исполнение A или B | Ст3сп, сталь 20 |
| Холодное и горячее водоснабжение, отопление | Плоские, Ру 10–16, исполнение B | Сталь 20, Ст3сп |
| Пожаротушение, насосные станции | Плоские или воротниковые, Ру 16–25 | Сталь 20, 09Г2С |
| Пар, газ, нефтепродукты | Воротниковые, Ру 16 и выше, исполнения E/F, C/D, J/M | Сталь 20, 09Г2С |
| Наружные сети, работа на морозе | По проекту | 09Г2С |
| Агрессивные и пищевые среды | Плоские или воротниковые по проекту | AISI 304, 316L, 321 |
Делаем и единичные фланцы под ремонт, и серии на объект с отгрузкой партиями.
По заявке подготовим ответные фланцы и заглушки с совпадающей разметкой отверстий.
Маркируем фланцы по позициям спецификации, чтобы на объекте их не перепутали.
Не нашли ответа? Пришлите спецификацию на info@stalteh.com, инженер ответит по вашей задаче.
Плоский фланец надевается на трубу и приваривается двумя угловыми швами. Он проще и дешевле, подходит для умеренных давлений и температур. Воротниковый приваривается к трубе встык через конический воротник: соединение прочнее и лучше переносит давление, перепады температуры и вибрацию.
Да. Делаем фланцы по чертежу, эскизу с размерами или образцу: квадратные, переходные, под оборудование, увеличенной толщины и больших диаметров.
Чаще всего из стали 20, Ст3сп и 09Г2С. Для агрессивных и пищевых сред делаем нержавеющие фланцы из AISI 304, 316L и 321. Другие марки по проекту.
Плоские фланцы по ГОСТ 33259-2015 от Ду 10 до Ду 1600 на давление Ру 6, 10, 16 и 25, воротниковые и заглушки по стандарту. Большие и нестандартные диаметры вырезаем из толстого листа по чертежу.
ГОСТ 33259-2015 заменил ГОСТ 12820-80, 12821-80 и 12815-80 и объединил их в один стандарт. Изменилось обозначение: тип фланца и исполнение уплотнительной поверхности теперь пишутся буквенно-цифровым кодом. Если в проекте указан старый ГОСТ, пришлите спецификацию, подберём соответствие.
Да. По заявке грунтуем и окрашиваем фланцы, горячее цинкование выполняет партнёрский цинковый завод. Уплотнительную поверхность при необходимости защищаем от покрытия.
С партией передаём документы на металл и отгрузочную ведомость. Перечень документов под ваш объект согласуем до договора.
Срок зависит от типа фланцев, количества и обработки. Отгрузка от 7 дней. Точный срок и цену укажем в коммерческом предложении.
Инженер ответит в течение часа в рабочее время (Пн–Пт 9:00–18:00), коммерческое предложение пришлём в течение рабочего дня.
Укажите тип, Ду, Ру, исполнение, марку стали и количество или приложите чертёж. Инженер ответит в течение часа в рабочее время.
