Прислать чертежи →Фланцы ГОСТ 33259-2015
ГОСТ 33259-2015 заменил ГОСТ 12815…12822-80 и описывает все стальные и литые фланцы трубопроводов и арматуры на давление до PN 250. Здесь собраны типы фланцев, применяемость, присоединительные размеры и исполнения; плоские приварные (тип 01) и воротниковые (тип 11) изготавливаем на своём производстве в Санкт-Петербурге.
Цена от 150 ₽ за шт.Базовое исполнение: плоский приварной фланец типа 01 DN 10 на PN 1 из стали 20 без покрытия. Точную цену по вашему проекту фиксируем в КП.

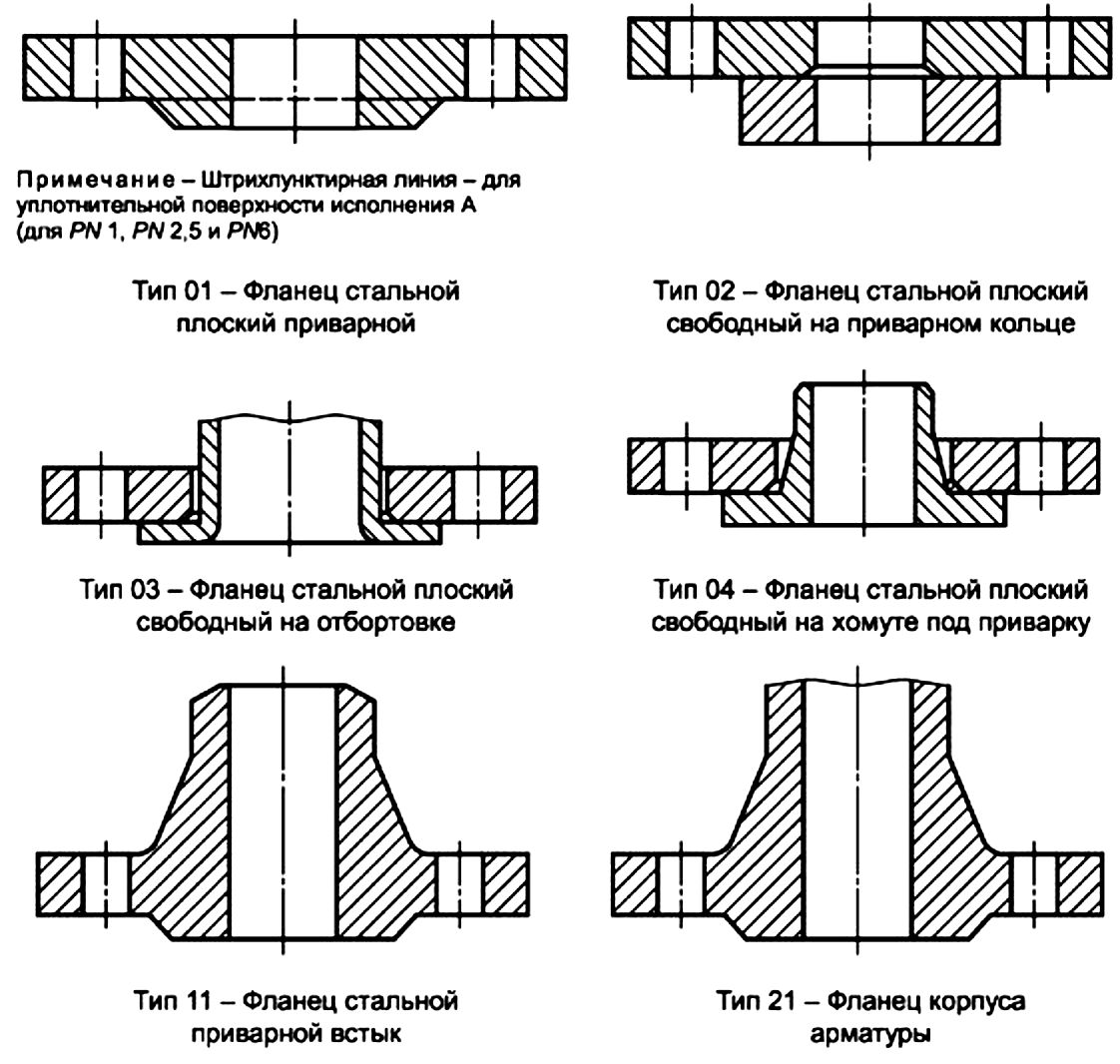

Типы фланцев по ГОСТ 33259-2015
Тип выбирают по давлению, способу присоединения к трубе и условиям работы.
Надеваются на трубу и привариваются двумя угловыми швами. Самые массовые и недорогие, PN 1…25, DN 10…2400. Режем из листа и обтачиваем.
Привариваются к трубе встык через конический воротник. Для давления до PN 250, температуры и вибрации, DN 10…4000.
Фланец свободно вращается на приварном кольце, отбортовке или хомуте: удобно совмещать отверстия при монтаже, фланец можно сделать из углеродистой стали при трубе из нержавеющей.
Для фланцевых соединений делаем заглушки и опоры трубопроводов, комплектуем прокладками и крепежом.
| Тип | Конструкция | Применяемость по таблице 1 ГОСТ | У нас |
|---|---|---|---|
| 01 | плоский приварной | PN 1 и 2,5: DN 10…2400; PN 6: DN 10…2000; PN 10: DN 10…1600; PN 16: DN 10…1200; PN 25: DN 10…800 | изготавливаем, таблицы и калькулятор |
| 02 | плоский свободный на приварном кольце | PN 1: DN 10…500; PN 2,5…25: DN 10…600 | по чертежу заказчика |
| 03 | плоский свободный на отбортовке | PN 2,5 и 6: DN 10…200; PN 10 и 16: DN 10…600 | по чертежу заказчика |
| 04 | плоский свободный на хомуте под приварку | PN 10…25: DN 10…600 | по чертежу заказчика |
| 11 | приварной встык (воротниковый) | PN 1: DN 10…1600; PN 2,5: до DN 4000; PN 6: до DN 3600; PN 10: до DN 3000; PN 16 и 25: до DN 2000; PN 40: до DN 1600; PN 63: до DN 1200; PN 100: до DN 500; PN 160: до DN 400; PN 200 и 250: до DN 250 | изготавливаем, таблицы и калькулятор |
| 21 | литой (корпус арматуры) | сталь PN 2,5…250, серый и ковкий чугун PN 1…40 | элемент арматуры, отдельно не изготавливается |
Калькулятор фланцев ГОСТ 33259
Выберите тип, давление и DN: покажем обозначение, присоединительные размеры, массу и ориентир цены партии.
Присоединительные размеры фланцев по PN
Наружный диаметр D, окружность отверстий D1, отверстия и болты у фланцев типов 01 и 11 на одно давление совпадают, поэтому они стыкуются между собой и с арматурой.
Присоединительные размеры, ряд 1, PN 6 (0,6 МПа): по таблицам 3 и 6 ГОСТ 33259-2015.
| DN | Наружный D, мм | Центры D1, мм | Отверстие, мм | Отверстий, шт. | Болты |
|---|---|---|---|---|---|
| 10 | 75 | 50 | 11 | 4 | М10 |
| 15 | 80 | 55 | 11 | 4 | М10 |
| 20 | 90 | 65 | 11 | 4 | М10 |
| 25 | 100 | 75 | 11 | 4 | М10 |
| 32 | 120 | 90 | 14 | 4 | М12 |
| 40 | 130 | 100 | 14 | 4 | М12 |
| 50 | 140 | 110 | 14 | 4 | М12 |
| 65 | 160 | 130 | 14 | 4 | М12 |
| 80 | 185 | 150 | 18 | 4 | М16 |
| 100 | 205 | 170 | 18 | 4 | М16 |
| 125 | 235 | 200 | 18 | 8 | М16 |
| 150 | 260 | 225 | 18 | 8 | М16 |
| 200 | 315 | 280 | 18 | 8 | М16 |
| 250 | 370 | 335 | 18 | 12 | М16 |
| 300 | 435 | 395 | 22 | 12 | М20 |
| 350 | 485 | 445 | 22 | 12 | М20 |
| 400 | 535 | 495 | 22 | 16 | М20 |
| 450 | 590 | 550 | 22 | 16 | М20 |
| 500 | 640 | 600 | 22 | 16 | М20 |
| 600 | 755 | 705 | 26 | 20 | М24 |
| 700 | 860 | 810 | 26 | 24 | М24 |
| 800 | 975 | 920 | 30 | 24 | М27 |
| 900 | 1075 | 1020 | 30 | 24 | М27 |
| 1000 | 1175 | 1120 | 30 | 28 | М27 |
| 1200 | 1400 | 1340 | 33 | 32 | М30 |
| 1400 | 1620 | 1560 | 33 | 36 | М30 |
| 1600 | 1820 | 1760 | 33 | 40 | М30 |
Присоединительные размеры, ряд 1, PN 10 (1 МПа): по таблицам 3 и 6 ГОСТ 33259-2015.
| DN | Наружный D, мм | Центры D1, мм | Отверстие, мм | Отверстий, шт. | Болты |
|---|---|---|---|---|---|
| 10 | 90 | 60 | 14 | 4 | М12 |
| 15 | 95 | 65 | 14 | 4 | М12 |
| 20 | 105 | 75 | 14 | 4 | М12 |
| 25 | 115 | 85 | 14 | 4 | М12 |
| 32 | 135 | 100 | 18 | 4 | М16 |
| 40 | 145 | 110 | 18 | 4 | М16 |
| 50 | 160 | 125 | 18 | 4 | М16 |
| 65 | 180 | 145 | 18 | 4 | М16 |
| 80 | 195 | 160 | 18 | 4 | М16 |
| 100 | 215 | 180 | 18 | 8 | М16 |
| 125 | 245 | 210 | 18 | 8 | М16 |
| 150 | 280 | 240 | 22 | 8 | М20 |
| 200 | 335 | 295 | 22 | 8 | М20 |
| 250 | 390 | 350 | 22 | 12 | М20 |
| 300 | 440 | 400 | 22 | 12 | М20 |
| 350 | 500 | 460 | 22 | 16 | М20 |
| 400 | 565 | 515 | 26 | 16 | М24 |
| 450 | 615 | 565 | 26 | 20 | М24 |
| 500 | 670 | 620 | 26 | 20 | М24 |
| 600 | 780 | 725 | 30 | 20 | М27 |
| 700 | 895 | 840 | 30 | 24 | М27 |
| 800 | 1010 | 950 | 33 | 24 | М30 |
| 900 | 1110 | 1050 | 33 | 28 | М30 |
| 1000 | 1220 | 1160 | 33 | 28 | М30 |
| 1200 | 1455 | 1380 | 39 | 32 | М36 |
Присоединительные размеры, ряд 1, PN 16 (1,6 МПа): по таблицам 3 и 6 ГОСТ 33259-2015.
| DN | Наружный D, мм | Центры D1, мм | Отверстие, мм | Отверстий, шт. | Болты |
|---|---|---|---|---|---|
| 10 | 90 | 60 | 14 | 4 | М12 |
| 15 | 95 | 65 | 14 | 4 | М12 |
| 20 | 105 | 75 | 14 | 4 | М12 |
| 25 | 115 | 85 | 14 | 4 | М12 |
| 32 | 135 | 100 | 18 | 4 | М16 |
| 40 | 145 | 110 | 18 | 4 | М16 |
| 50 | 160 | 125 | 18 | 4 | М16 |
| 65 | 180 | 145 | 18 | 4 | М16 |
| 80 | 195 | 160 | 18 | 4 | М16 |
| 100 | 215 | 180 | 18 | 8 | М16 |
| 125 | 245 | 210 | 18 | 8 | М16 |
| 150 | 280 | 240 | 22 | 8 | М20 |
| 200 | 335 | 295 | 22 | 12 | М20 |
| 250 | 405 | 355 | 26 | 12 | М24 |
| 300 | 460 | 410 | 26 | 12 | М24 |
| 350 | 520 | 470 | 26 | 16 | М24 |
| 400 | 580 | 525 | 30 | 16 | М27 |
| 450 | 640 | 585 | 30 | 20 | М27 |
| 500 | 710 | 650 | 33 | 20 | М30 |
| 600 | 840 | 770 | 39 | 20 | М36 |
| 700 | 910 | 840 | 39 | 24 | М36 |
| 800 | 1020 | 950 | 39 | 24 | М36 |
| 900 | 1120 | 1050 | 39 | 28 | М36 |
| 1000 | 1255 | 1170 | 45 | 28 | М42 |
| 1200 | 1485 | 1390 | 52 | 32 | М48 |
Присоединительные размеры, ряд 1, PN 25 (2,5 МПа): по таблицам 3 и 6 ГОСТ 33259-2015.
| DN | Наружный D, мм | Центры D1, мм | Отверстие, мм | Отверстий, шт. | Болты |
|---|---|---|---|---|---|
| 10 | 90 | 60 | 14 | 4 | М12 |
| 15 | 95 | 65 | 14 | 4 | М12 |
| 20 | 105 | 75 | 14 | 4 | М12 |
| 25 | 115 | 85 | 14 | 4 | М12 |
| 32 | 135 | 100 | 18 | 4 | М16 |
| 40 | 145 | 110 | 18 | 4 | М16 |
| 50 | 160 | 125 | 18 | 4 | М16 |
| 65 | 180 | 145 | 18 | 8 | М16 |
| 80 | 195 | 160 | 18 | 8 | М16 |
| 100 | 230 | 190 | 22 | 8 | М20 |
| 125 | 270 | 220 | 26 | 8 | М24 |
| 150 | 300 | 250 | 26 | 8 | М24 |
| 200 | 360 | 310 | 26 | 12 | М24 |
| 250 | 425 | 370 | 30 | 12 | М27 |
| 300 | 485 | 430 | 30 | 16 | М27 |
| 350 | 550 | 490 | 33 | 16 | М30 |
| 400 | 610 | 550 | 33 | 16 | М30 |
| 450 | 660 | 600 | 33 | 20 | М30 |
| 500 | 730 | 660 | 39 | 20 | М36 |
| 600 | 840 | 770 | 39 | 20 | М36 |
| 700 | 960 | 875 | 45 | 24 | М42 |
| 800 | 1075 | 990 | 45 | 24 | М42 |
| 900 | 1185 | 1090 | 52 | 28 | М48 |
| 1000 | 1315 | 1210 | 56 | 28 | М52 |
| 1200 | 1525 | 1420 | 56 | 32 | М52 |
Присоединительные размеры, ряд 1, PN 40 (4 МПа): по таблицам 3 и 6 ГОСТ 33259-2015.
| DN | Наружный D, мм | Центры D1, мм | Отверстие, мм | Отверстий, шт. | Болты |
|---|---|---|---|---|---|
| 10 | 90 | 60 | 14 | 4 | М12 |
| 15 | 95 | 65 | 14 | 4 | М12 |
| 20 | 105 | 75 | 14 | 4 | М12 |
| 25 | 115 | 85 | 14 | 4 | М12 |
| 32 | 135 | 100 | 18 | 4 | М16 |
| 40 | 145 | 110 | 18 | 4 | М16 |
| 50 | 160 | 125 | 18 | 4 | М16 |
| 65 | 180 | 145 | 18 | 8 | М16 |
| 80 | 195 | 160 | 18 | 8 | М16 |
| 100 | 230 | 190 | 22 | 8 | М20 |
| 125 | 270 | 220 | 26 | 8 | М24 |
| 150 | 300 | 250 | 26 | 8 | М24 |
| 200 | 375 | 320 | 30 | 12 | М27 |
| 250 | 445 | 385 | 33 | 12 | М30 |
| 300 | 510 | 450 | 33 | 16 | М30 |
| 350 | 570 | 510 | 33 | 16 | М30 |
| 400 | 655 | 585 | 39 | 16 | М36 |
| 450 | 680 | 610 | 39 | 20 | М36 |
| 500 | 755 | 670 | 45 | 20 | М42 |
| 600 | 890 | 795 | 52 | 20 | М48 |
| 700 | 995 | 900 | 52 | 24 | М48 |
| 800 | 1135 | 1030 | 56 | 24 | М52 |
| 900 | 1250 | 1140 | 56 | 28 | М52 |
| 1000 | 1360 | 1250 | 56 | 28 | М52 |
| 1200 | 1575 | 1460 | 62 | 32 | М56 |
Присоединительные размеры, ряд 1, PN 63 (6,3 МПа): по таблицам 3 и 6 ГОСТ 33259-2015.
| DN | Наружный D, мм | Центры D1, мм | Отверстие, мм | Отверстий, шт. | Болты |
|---|---|---|---|---|---|
| 10 | 100 | 70 | 14 | 4 | М12 |
| 15 | 105 | 75 | 14 | 4 | М12 |
| 20 | 125 | 90 | 18 | 4 | М16 |
| 25 | 135 | 100 | 18 | 4 | М16 |
| 32 | 150 | 110 | 22 | 4 | М20 |
| 40 | 165 | 125 | 22 | 4 | М20 |
| 50 | 175 | 135 | 22 | 4 | М20 |
| 65 | 200 | 160 | 22 | 8 | М20 |
| 80 | 210 | 170 | 22 | 8 | М20 |
| 100 | 250 | 200 | 26 | 8 | М24 |
| 125 | 295 | 240 | 30 | 8 | М27 |
| 150 | 340 | 280 | 33 | 8 | М30 |
| 200 | 405 | 345 | 33 | 12 | М30 |
| 250 | 470 | 400 | 39 | 12 | М36 |
| 300 | 530 | 460 | 39 | 16 | М36 |
| 350 | 595 | 525 | 39 | 16 | М36 |
| 400 | 670 | 585 | 45 | 16 | М42 |
| 450 | 695 | 610 | 45 | 16 | М42 |
| 500 | 800 | 705 | 52 | 20 | М48 |
| 600 | 925 | 820 | 56 | 20 | М52 |
| 700 | 1045 | 935 | 56 | 24 | М52 |
| 800 | 1165 | 1050 | 62 | 24 | М56 |
| 900 | 1285 | 1170 | 62 | 28 | М56 |
| 1000 | 1415 | 1290 | 70 | 28 | М64 |
| 1200 | 1665 | 1530 | 78 | 32 | М72 |
Полные таблицы с толщинами, диаметрами труб и массой: тип 01 и тип 11.

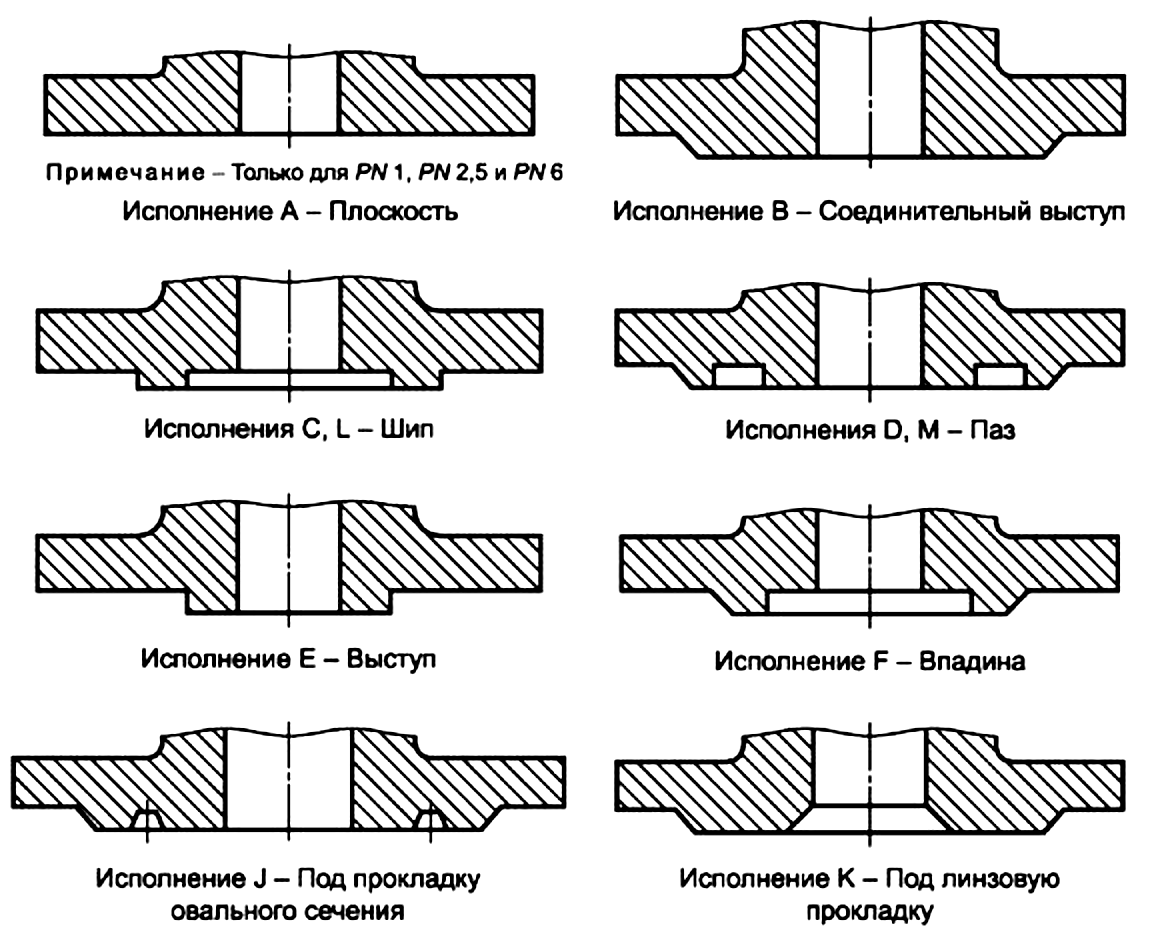

Уплотнительные поверхности A…M
Исполнение выбирают под ответный фланец, прокладку и среду.
| Исполнение | Уплотнительная поверхность | Где применяют |
|---|---|---|
| A | плоскость | PN 1; 2,5 и 6 |
| B | соединительный выступ | самое массовое: тип 01 на все PN, тип 11 до PN 100 |
| C и D | шип и паз | пара для герметичных соединений, токсичные и взрывоопасные среды |
| E и F | выступ и впадина | пара, прокладка фиксируется во впадине |
| L и M | шип и паз под фторопластовую прокладку | агрессивные среды |
| J и K | под прокладку овального сечения и линзовую | высокие давления, тип 11 |
Как записать фланец в заказе
Структура обозначения по ГОСТ 33259-2015, пример для воротникового фланца:
- 50: номинальный диаметр DN
- 10: номинальное давление PN, кгс/см²
- 11: тип фланца
- 1: ряд размеров (2 соответствует ISO 7005-1)
- M: исполнение уплотнительной поверхности
- Ст 20: марка стали
- IV: группа контроля
Чем заменили ГОСТ 12815…12822-80
Соответствие старых стандартов и исполнений новому ГОСТ.
| Было | Стало по ГОСТ 33259-2015 |
|---|---|
| ГОСТ 12820-80, фланцы стальные плоские приварные | тип 01 |
| ГОСТ 12821-80, фланцы стальные приварные встык | тип 11 |
| ГОСТ 12822-80, фланцы стальные свободные на приварном кольце | тип 02 |
| ГОСТ 12815-80, типы и уплотнительные поверхности | рисунки 1…3, таблицы 1 и 2 |
| ГОСТ 12817-80…12819-80, фланцы литые | тип 21 |
| Исполнение 1 по ГОСТ 12815-80 (соединительный выступ) | исполнение B |
| Исполнения 2 и 3 (выступ и впадина) | исполнения E и F |
| Исполнения 4 и 5 (шип и паз) | исполнения C и D |
ГОСТ 33259-2015 межгосударственный стандарт, введён в действие в РФ с 01.04.2016; на дату публикации действует. Присоединительные размеры по ряду 1 в основном совпадают со старыми стандартами, при замене сверяем их по таблицам ГОСТ.
Стали и температура применения
По таблице материалов ГОСТ 33259-2015; марку выбирают по температуре, давлению и среде.
| Сталь | Заготовка | Температура среды, °С |
|---|---|---|
| Ст3сп не ниже 2-й категории | лист по ГОСТ 14637 (плоские фланцы) | от минус 20 до 300 |
| 20 | лист по ГОСТ 1577, поковка по ГОСТ 8479 | от минус 20 до 475 (лист), от минус 40 до 475 (поковка) |
| 09Г2С | лист по ГОСТ 19281 или ГОСТ 5520, поковка по ГОСТ 8479 | до минус 70 в зависимости от категории, верх 475 |
| 12Х18Н10Т | лист по ГОСТ 7350, поковка по ГОСТ 25054 | от минус 270 до 610 |
Как изготавливаем фланцы
Своя резка, токарная обработка и сверление, партии от одной штуки.
- Плоские фланцы режем из листа на станке лазерной или плазменной резки
- Воротниковые фланцы точим из поковок и проката
- Обтачиваем уплотнительную поверхность нужного исполнения и сверлим отверстия
- Маркируем фланцы по требованиям ГОСТ
- Сталь 20, Ст3сп, 09Г2С, нержавеющая 12Х18Н10Т и другие марки по проекту
- Сертификаты на металл и документ о качестве на партию
- Партии от одной штуки, нестандартные фланцы по чертежу
- Комплектуем с заглушками, крепежом и опорами трубопроводов
Частые вопросы о фланцах ГОСТ 33259-2015
Какой ГОСТ на фланцы действует сейчас?
Стальные фланцы трубопроводов и арматуры изготавливают по ГОСТ 33259-2015, он введён в РФ с 01.04.2016 и заменил ГОСТ 12815…12822-80.
Чем отличаются фланцы типа 01 и 11?
Тип 01 плоский, надевается на трубу и приваривается угловыми швами, применяется до PN 25. Тип 11 воротниковый, приваривается встык и применяется до PN 250, при высоких температурах и вибрации.
Совпадают ли размеры с ГОСТ 12820-80?
Присоединительные размеры по ряду 1 в основном совпадают, поэтому новые фланцы стыкуются со старыми; при замене сверяем D, D1, отверстия и уплотнительную поверхность по таблицам.
Что означает исполнение B?
Уплотнительная поверхность с соединительным выступом, бывшее исполнение 1 по ГОСТ 12815-80; самое распространённое исполнение.
Делаете фланцы типов 02, 03 и 04?
Да, по чертежу или размерам заказчика: свободные фланцы на приварном кольце, отбортовке или хомуте.
Сколько стоит фланец по ГОСТ 33259-2015?
От 150 ₽ за шт. за базовое исполнение: плоский приварной фланец типа 01 DN 10 на PN 1 из стали 20 без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите спецификацию с обозначениями фланцев, количеством и маркой стали на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
© ООО «Компания Стальтех», 2026. Тексты, таблицы, расчёты и оформление страницы охраняются в соответствии с частью 4 Гражданского кодекса РФ. Копирование и использование материалов без письменного согласия ООО «Компания Стальтех» запрещено. Изображения с подписью «Визуализация» показывают пример исполнения и не являются фотографиями установленных изделий.
Пришлите спецификацию фланцев
Обозначения, количество, марку стали и адрес. Ответим коммерческим предложением с ценой и сроками.
Контакты
Производство c 8.00 - 22.00
