Изготавливаем стальные поворотные заглушки для фланцев арматуры по альбому типовых конструкций АТК 26-18-5-93: три исполнения, Ду 25-700, условное давление от 1,6 до 16,0 МПа. Размеры и масса по таблицам альбома ниже.
Цена от 1 200 ₽ за шт.Базовое исполнение: заглушка малого Ду, без покрытия. Точную цену по вашему проекту фиксируем в КП.

Три исполнения поворотных заглушек
Заглушка состоит из трёх деталей: заглушки (1), кольца (2) и вставки (3), которая их соединяет. Исполнение выбирают по типу уплотнительной поверхности фланцев арматуры.
Пример обозначения по альбому: Заглушка поворотная 1-100-1,6-16ГС-6 АТК 26-18-5-93, где 1 исполнение, 100 условный проход Ду, 1,6 условное давление Ру в МПа, 16ГС марка стали, 6 категория стали.
Таблицы размеров АТК 26-18-5-93
Данные по таблицам 1-9 альбома, размеры в мм, масса не более. Обозначения размеров соответствуют чертежам 1-3 ниже. Размер b1 справочный.
Исполнение 1: с соединительным выступом
Таблица 1. Исполнение 1, Ру 1,6 МПа
| Ду | D | d1 | d2 | A | B | b | b1 | h | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Ду 80 | 133 | 78 | 76 | 160 | 50 | 12 | 16 | 2 | 10 | 2,5 |
| Ду 100 | 158 | 96 | 94 | 180 | 60 | 12 | 16 | 2 | 10 | 3,5 |
| Ду 150 | 212 | 146 | 142 | 240 | 70 | 14 | 18 | 2 | 10 | 6,0 |
| Ду 200 | 268 | 202 | 196 | 295 | 75 | 18 | 22 | 2 | 10 | 12,5 |
| Ду 250 | 320 | 254 | 244 | 355 | 80 | 21 | 25 | 2 | 10 | 20,0 |
| Ду 300 | 370 | 303 | 294 | 410 | 80 | 22 | 28 | 3 | 10 | 28,0 |
| Ду 350 | 430 | 351 | 344 | 470 | 80 | 24 | 30 | 3 | 16 | 41,5 |
| Ду 400 | 482 | 398 | 390 | 525 | 80 | 26 | 32 | 3 | 16 | 55,0 |
| Ду 500 | 585 | 501 | 490 | 650 | 85 | 30 | 36 | 3 | 16 | 90,0 |
| Ду 700 | 800 | 692 | 680 | 840 | 100 | 37 | 45 | 4 | 20 | 206,0 |
Заглушку Ду 50 на Ру 1,6 МПа принимают по таблице 3 (Ру 4,0 МПа).
Таблица 2. Исполнение 1, Ру 2,5 МПа
| Ду | D | d1 | d2 | A | B | b | b1 | h | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Ду 200 | 278 | 202 | 196 | 310 | 75 | 21 | 25 | 2 | 10 | 16,0 |
| Ду 250 | 335 | 254 | 244 | 370 | 80 | 24 | 28 | 2 | 10 | 26,0 |
| Ду 300 | 390 | 303 | 294 | 430 | 80 | 24 | 30 | 3 | 16 | 35,0 |
| Ду 350 | 450 | 351 | 344 | 490 | 80 | 26 | 32 | 3 | 16 | 50,0 |
| Ду 400 | 505 | 398 | 390 | 550 | 90 | 30 | 36 | 3 | 16 | 72,0 |
| Ду 500 | 615 | 500 | 490 | 660 | 90 | 34 | 40 | 3 | 16 | 124,0 |
Заглушки Ду 50-150 на Ру 2,5 МПа принимают по таблице 3 (Ру 4,0 МПа).
Таблица 3. Исполнение 1, Ру 4,0 МПа
| Ду | D | d1 | d2 | A | B | b | b1 | h | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| Ду 50 | 102 | 48 | 46 | 125 | 50 | 12 | 16 | 2 | 10 | 1,5 |
| Ду 80 | 133 | 78 | 76 | 160 | 50 | 14 | 18 | 2 | 10 | 3,0 |
| Ду 100 | 158 | 96 | 94 | 190 | 60 | 16 | 20 | 2 | 10 | 4,5 |
| Ду 150 | 212 | 145 | 142 | 250 | 70 | 21 | 25 | 2 | 10 | 10,0 |
| Ду 200 | 285 | 200 | 196 | 320 | 75 | 26 | 30 | 2 | 16 | 21,0 |
| Ду 250 | 345 | 252 | 244 | 385 | 80 | 26 | 30 | 2 | 16 | 30,0 |
| Ду 300 | 410 | 301 | 294 | 450 | 80 | 26 | 32 | 3 | 16 | 43,0 |
| Ду 350 | 465 | 351 | 344 | 510 | 80 | 30 | 36 | 3 | 16 | 62,0 |
| Ду 400 | 535 | 398 | 390 | 585 | 105 | 34 | 40 | 3 | 16 | 94,0 |
| Ду 500 | 615 | 495 | 490 | 670 | 100 | 44 | 50 | 3 | 20 | 148,0 |
Исполнение 2: выступ-впадина
Таблица 4. Исполнение 2, Ру 4,0 МПа
| Ду | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ду 50 | 102 | 88 | 87 | 48 | 46 | 125 | 50 | 11 | 16 | 2 | 4 | 3 | 10 | 1,5 |
| Ду 80 | 133 | 121 | 120 | 78 | 76 | 160 | 50 | 13 | 18 | 2 | 4 | 3 | 10 | 3,0 |
| Ду 100 | 158 | 150 | 149 | 96 | 94 | 190 | 60 | 15 | 20 | 2 | 4 | 3 | 10 | 4,5 |
| Ду 150 | 212 | 204 | 203 | 145 | 142 | 250 | 70 | 20 | 25 | 2 | 4 | 3 | 10 | 10,5 |
| Ду 200 | 285 | 260 | 259 | 200 | 196 | 320 | 75 | 25 | 30 | 2 | 4 | 3 | 10 | 20,5 |
| Ду 250 | 345 | 313 | 312 | 252 | 244 | 385 | 80 | 25 | 30 | 2 | 4 | 3 | 16 | 29,0 |
| Ду 300 | 410 | 364 | 363 | 301 | 294 | 450 | 80 | 25 | 32 | 3 | 5 | 4 | 16 | 42,0 |
| Ду 350 | 465 | 422 | 421 | 351 | 344 | 510 | 80 | 29 | 36 | 3 | 5 | 4 | 16 | 61,0 |
| Ду 400 | 535 | 474 | 473 | 398 | 390 | 585 | 105 | 33 | 40 | 3 | 5 | 4 | 16 | 91,0 |
| Ду 500 | 615 | 576 | 575 | 495 | 490 | 670 | 100 | 43 | 50 | 3 | 5 | 4 | 20 | 147,0 |
Таблица 5. Исполнение 2, Ру 6,3 МПа
| Ду | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ду 25 | 68 | 58 | 57 | 25 | 22 | 100 | 40 | 11 | 16 | 2 | 4 | 3 | 10 | 0,7 |
| Ду 50 | 102 | 88 | 87 | 47 | 46 | 135 | 50 | 13 | 18 | 2 | 4 | 3 | 10 | 2,0 |
| Ду 80 | 133 | 121 | 120 | 77 | 76 | 170 | 50 | 17 | 22 | 2 | 4 | 3 | 10 | 3,5 |
Таблица 6. Исполнение 2, Ру 10,0 МПа
| Ду | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ду 50 | 102 | 88 | 87 | 45 | 46 | 145 | 50 | 15 | 20 | 2 | 4 | 3 | 10 | 2,0 |
| Ду 80 | 133 | 121 | 120 | 75 | 76 | 180 | 50 | 19 | 24 | 2 | 4 | 3 | 10 | 4,0 |
| Ду 100 | 158 | 150 | 149 | 92 | 94 | 210 | 60 | 23 | 28 | 2 | 4 | 3 | 10 | 6,5 |
Исполнение 3: под прокладку овального сечения
Таблица 7. Исполнение 3, Ру 6,3 МПа
| Ду | D | d1 | d2 | d3 | A | B | b | b1 | b2 | h | h3 | r | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ду 50 | 102 | 47 | 46 | 85 | 135 | 50 | 32 | 36 | 12 | 2 | 8 | 4 | 10 | 3,0 |
| Ду 80 | 133 | 77 | 76 | 115 | 170 | 50 | 36 | 40 | 12 | 2 | 8 | 4 | 10 | 6,0 |
| Ду 100 | 170 | 94 | 94 | 145 | 200 | 60 | 36 | 40 | 12 | 2 | 8 | 4 | 10 | 10,0 |
| Ду 150 | 240 | 142 | 142 | 205 | 280 | 80 | 41 | 45 | 12 | 2 | 8 | 4 | 10 | 23,0 |
| Ду 200 | 285 | 198 | 196 | 265 | 345 | 75 | 46 | 50 | 12 | 2 | 8 | 4 | 10 | 34,0 |
| Ду 250 | 345 | 246 | 244 | 320 | 400 | 95 | 51 | 55 | 12 | 2 | 8 | 4 | 16 | 55,0 |
| Ду 300 | 410 | 294 | 294 | 375 | 460 | 95 | 54 | 60 | 12 | 3 | 8 | 4 | 16 | 83,0 |
| Ду 350 | 465 | 342 | 342 | 420 | 525 | 100 | 54 | 60 | 12 | 3 | 8 | 4 | 20 | 107,0 |
| Ду 400 | 535 | 386 | 386 | 480 | 585 | 100 | 59 | 65 | 12 | 3 | 8 | 4 | 20 | 156,0 |
Таблица 8. Исполнение 3, Ру 10,0 МПа
| Ду | D | d1 | d2 | d3 | A | B | b | b1 | b2 | h | h3 | r | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ду 50 | 102 | 45 | 45 | 85 | 145 | 50 | 36 | 40 | 12 | 2 | 8 | 4,0 | 10 | 4,0 |
| Ду 80 | 150 | 75 | 75 | 115 | 180 | 50 | 36 | 40 | 12 | 2 | 8 | 4,0 | 10 | 8,0 |
| Ду 100 | 175 | 92 | 92 | 145 | 210 | 60 | 41 | 45 | 12 | 2 | 8 | 4,0 | 10 | 12,5 |
| Ду 150 | 250 | 136 | 136 | 205 | 290 | 60 | 46 | 50 | 12 | 2 | 8 | 4,0 | 10 | 29,5 |
| Ду 200 | 285 | 190 | 190 | 265 | 360 | 80 | 56 | 60 | 12 | 2 | 8 | 4,0 | 16 | 43,0 |
| Ду 250 | 345 | 236 | 236 | 320 | 430 | 95 | 61 | 65 | 12 | 2 | 8 | 4,0 | 16 | 68,0 |
| Ду 300 | 410 | 284 | 284 | 375 | 500 | 95 | 69 | 75 | 12 | 3 | 8 | 4,0 | 20 | 109,0 |
| Ду 350 | 465 | 332 | 332 | 420 | 560 | 95 | 69 | 75 | 17 | 3 | 11 | 5,8 | 20 | 135,0 |
| Ду 400 | 535 | 376 | 376 | 480 | 620 | 95 | 74 | 80 | 17 | 3 | 11 | 5,8 | 20 | 196,0 |
Таблица 9. Исполнение 3, Ру 16,0 МПа
| Ду | D | d1 | d2 | d3 | A | B | b | b1 | b2 | h | h3 | r | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ду 25 | 68 | 25 | 22 | 50 | 100 | 40 | 26 | 30 | 9 | 2 | 6,5 | 2,8 | 10 | 1,5 |
| Ду 50 | 115 | 45 | 45 | 95 | 145 | 50 | 41 | 45 | 12 | 2 | 8 | 4,0 | 10 | 6,0 |
| Ду 80 | 150 | 75 | 75 | 130 | 180 | 50 | 46 | 50 | 12 | 2 | 8 | 4,0 | 10 | 11,0 |
| Ду 100 | 175 | 92 | 92 | 160 | 210 | 80 | 46 | 50 | 12 | 2 | 8 | 4,0 | 16 | 14,0 |
| Ду 150 | 250 | 136 | 136 | 205 | 290 | 80 | 56 | 60 | 14 | 2 | 10 | 4,2 | 16 | 35,5 |
| Ду 200 | 315 | 190 | 190 | 275 | 360 | 80 | 66 | 70 | 17 | 2 | 11 | 5,8 | 16 | 63,5 |
| Ду 250 | 380 | 236 | 236 | 330 | 430 | 100 | 76 | 80 | 17 | 2 | 11 | 5,8 | 20 | 107,0 |
| Ду 300 | 410 | 284 | 284 | 380 | 500 | 100 | 84 | 90 | 23 | 3 | 14 | 8,5 | 20 | 126,0 |
| Ду 400 | 595 | 356 | 356 | 480 | 660 | 100 | 94 | 100 | 23 | 3 | 14 | 8,5 | 20 | 330,0 |

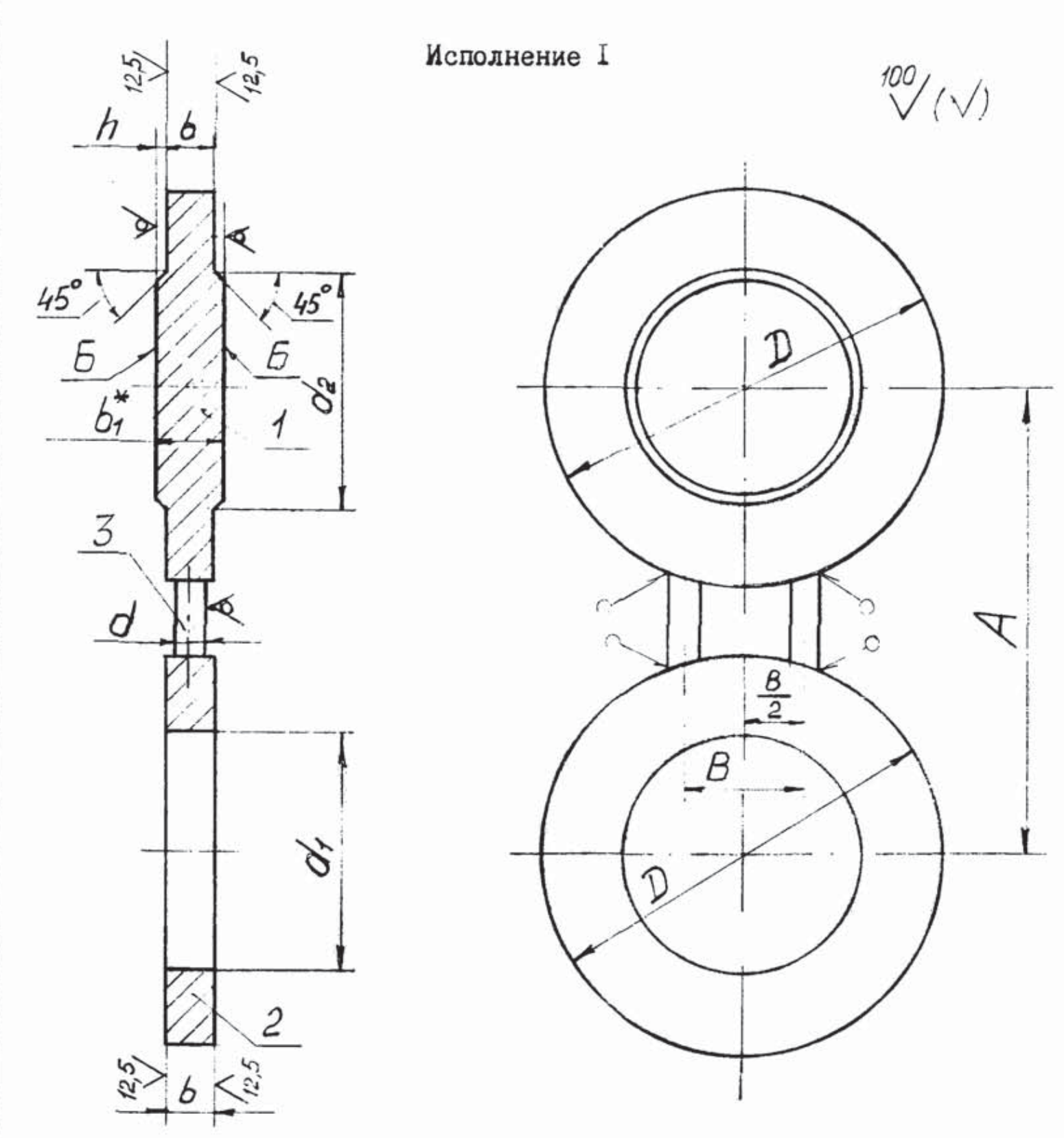

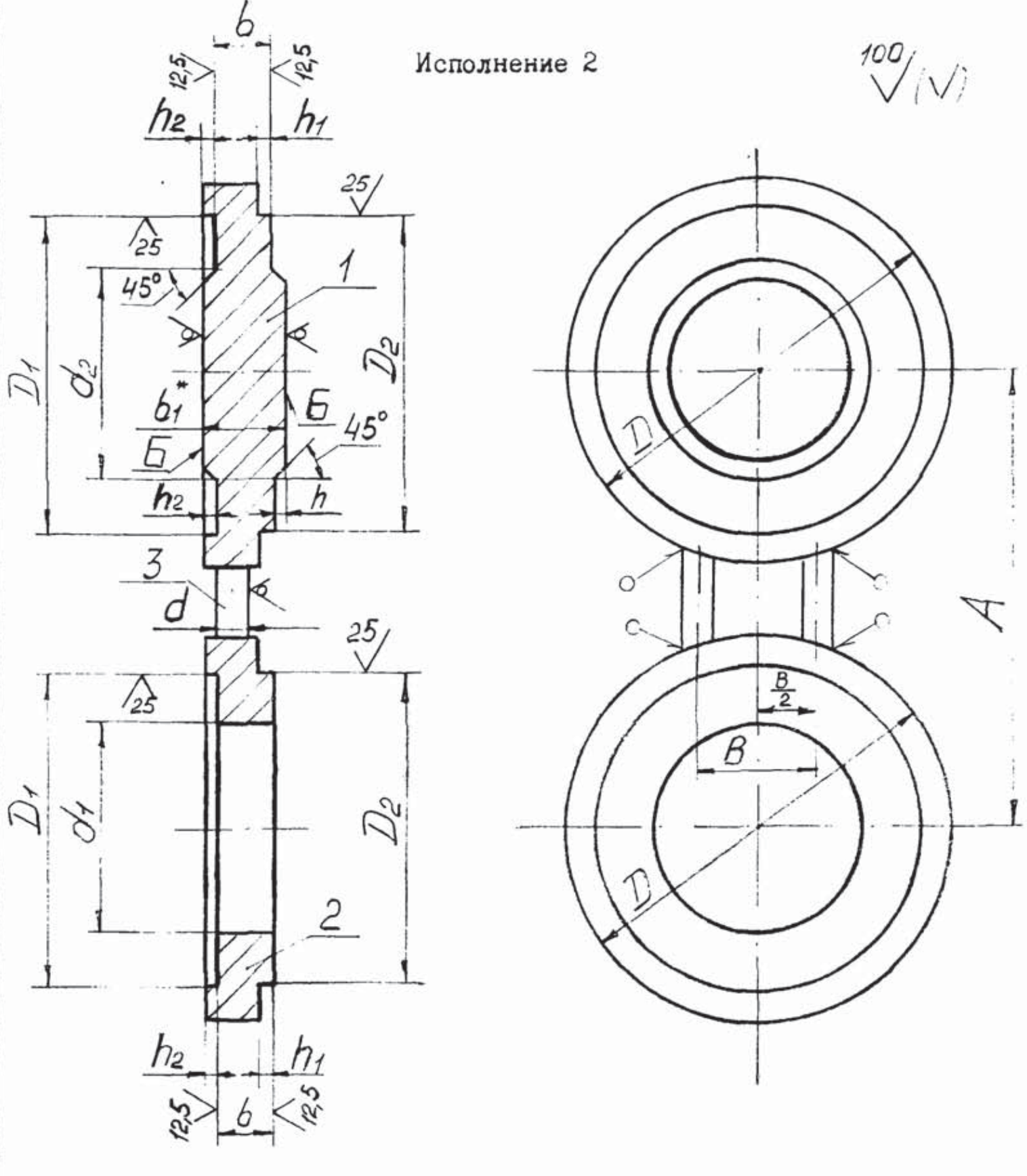

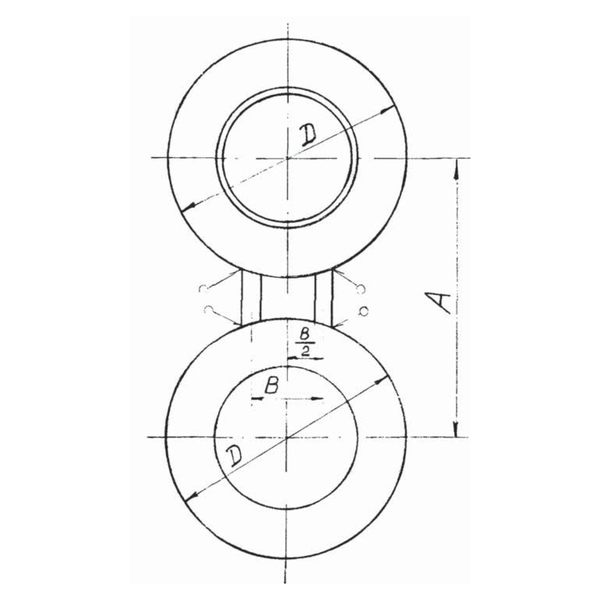

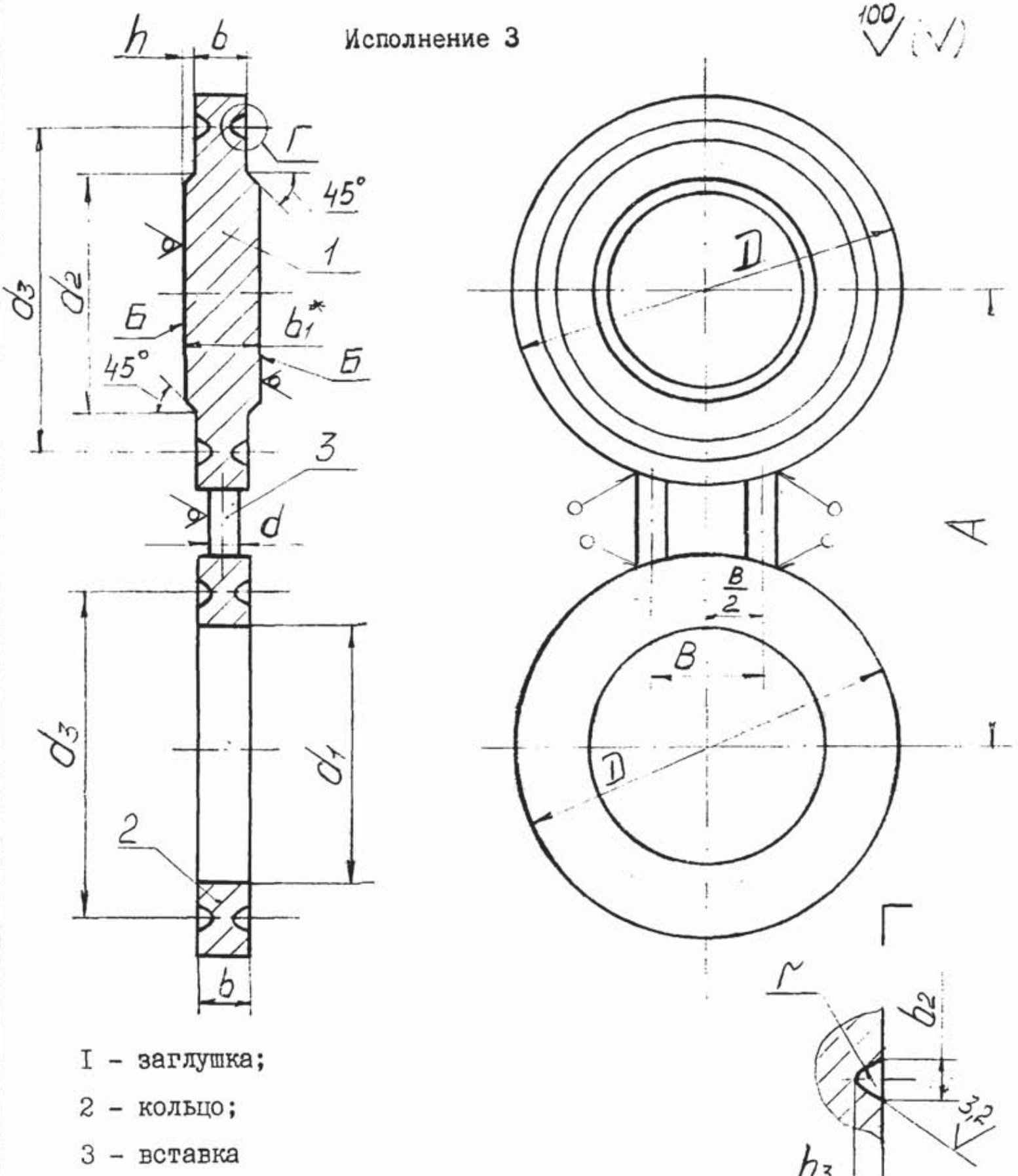

Чертежи исполнений 1, 2 и 3
Копии чертежей из альбома АТК 26-18-5-93. Нажмите на чертёж, чтобы открыть крупно.
Марки стали по альбому
| Температура, °С | Заглушка и кольцо | Вставка |
|---|---|---|
| от минус 20 до 200 | Ст3 ГОСТ 380, сталь 20 ГОСТ 1050 | Ст3 ГОСТ 380 |
| от минус 40 до 475 | 16ГС ГОСТ 5520 | 09Г2С ГОСТ 19281 |
| от минус 70 до 475 | 09Г2С ГОСТ 5520 | 09Г2С ГОСТ 19281 |
По таблице 10 альбома; в таблице для диапазона от минус 40 до 475 °С указана также сталь 20ЮЧ по ТУ. Прибавка на коррозию по альбому 4 мм, условные и рабочие давления по ГОСТ 356.
Что вы получаете
- Заглушку в сборе: заглушка, кольцо и вставка
- Размеры по таблице альбома для выбранных исполнения, Ду и Ру
- Марку стали по условиям эксплуатации из вашей заявки
- Маркировку по обозначению альбома
- Паспорт или сертификат качества на партию
- Комплектную отгрузку с фланцами, опорами и закладными по спецификации
Частые вопросы о поворотных заглушках
Что такое поворотная заглушка?
Это стальная заглушка и кольцо, соединённые перемычкой (вставкой). Её ставят между фланцами арматуры: одна сторона перекрывает трубопровод, другая (кольцо) пропускает поток. Чтобы переключить, заглушку поворачивают, не снимая её с фланцевого соединения.
Чем отличаются три исполнения по АТК 26-18-5-93?
Формой уплотнительной поверхности под фланец. Исполнение 1 с соединительным выступом на Ру 1,6-4,0 МПа, исполнение 2 выступ-впадина на Ру 4,0-10,0 МПа, исполнение 3 под прокладку овального сечения на Ру 6,3-16,0 МПа. Исполнение выбирают по типу фланцев арматуры.
Как записать заглушку в заявке?
По альбому: исполнение, условный проход, условное давление, марка стали и категория. Например, «Заглушка поворотная 1-100-1,6-16ГС-6 АТК 26-18-5-93»: исполнение 1, Ду 100, Ру 1,6 МПа, сталь 16ГС категории 6.
Из какой стали делают заглушки?
По таблице 10 альбома: Ст3 и сталь 20 для температуры от минус 20 до плюс 200 °С, 16ГС для температуры от минус 40 до плюс 475 °С, 09Г2С для температуры от минус 70 до плюс 475 °С. Марку стали выбирают по условиям эксплуатации.
Какая масса у поворотной заглушки?
Масса указана в таблицах 1-9 как «не более» и зависит от исполнения, Ду и Ру: от 0,7 кг (исполнение 2, Ду 25, Ру 6,3 МПа) до 330 кг (исполнение 3, Ду 400, Ру 16,0 МПа).
Делаете заглушки не по альбому?
Да, по чертежам заказчика или под фланцы другого стандарта. Пришлите чертёж или параметры фланцев, рассчитаем цену и срок.
