Изготавливаем стальные фланцы приварные встык (воротниковые) типа 11 по ГОСТ 33259-2015 для трубопроводов и арматуры с высоким давлением, температурой и вибрацией: DN от 10 до 1600 мм по ряду 1, давление PN от 1 до 200 кгс/см². Точим из поковок и проката на своём производстве в Санкт-Петербурге.

Цена от 350 ₽ за шт.Базовое исполнение: фланец DN 10 на PN 1 из стали 20 без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

DN 10…1600ряд 1, до 4000 по ряду 2

PN 1…250кгс/см²

калькулятормасса и цена партии

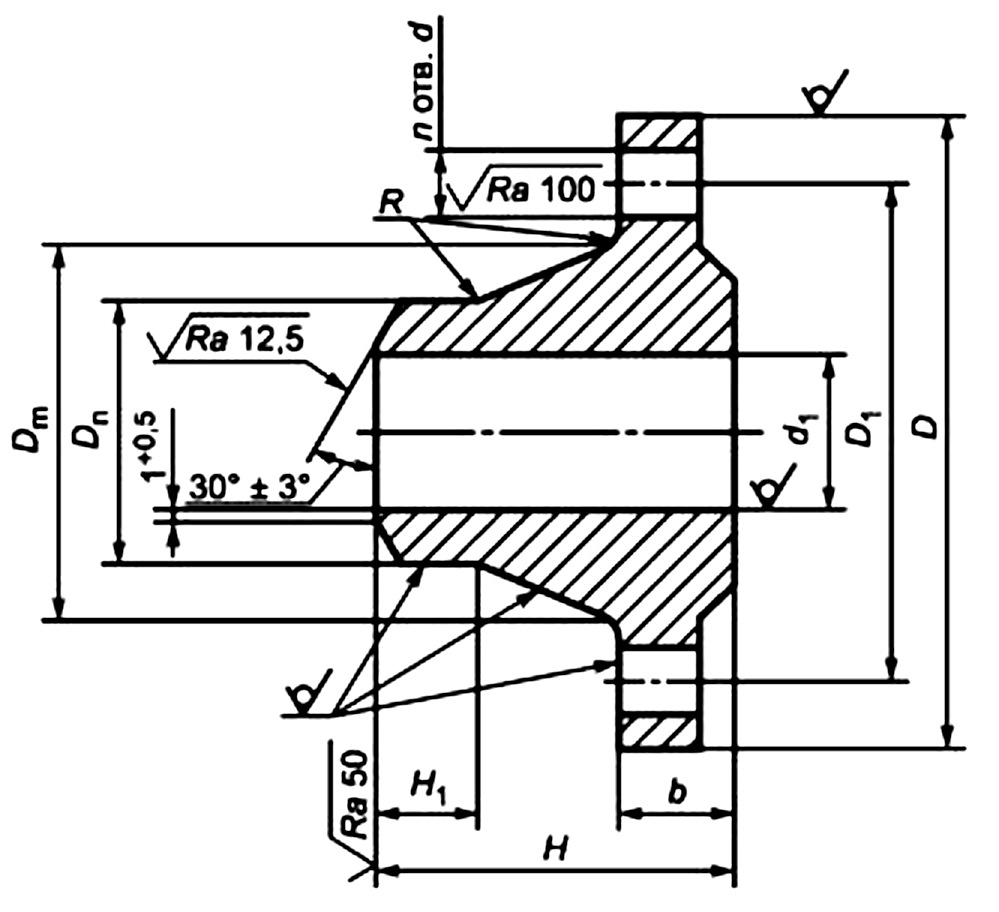

Фланец стальной приварной встык (воротниковый) тип 11, рисунок 7 ГОСТ 33259-2015 — Рисунок 7 ГОСТ 33259-2015: размеры фланца типа 11 (копия чертежа)

01 · Размеры

Таблица размеров фланцев типа 11

Размеры по таблице 6 ГОСТ 33259-2015 (ряд 1): наружный диаметр патрубка Dn и внутренний d1 под сварку с трубой, диаметр воротника Dm, толщина тарелки b, высота H, наружный диаметр D, окружность отверстий D1, отверстия и болты. Масса по таблице В.1, ориентир цены за штуку.

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 1 (0,1 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	22	10	25	75	50	11 × 4	М10	0,29	350 ₽
15	19	12	28	10	28	80	55	11 × 4	М10	0,34	350 ₽
20	26	18	36	10	30	90	65	11 × 4	М10	0,46	350 ₽
25	33	25	42	10	30	100	75	11 × 4	М10	0,55	350 ₽
32	39	31	50	10	30	120	90	14 × 4	М12	0,78	350 ₽
40	46	38	60	12	36	130	100	14 × 4	М12	1,09	350 ₽
50	58	49	70	12	36	140	110	14 × 4	М12	1,26	350 ₽
65	77	66	88	12	36	160	130	14 × 4	М12	1,62	430 ₽
80	90	78	102	14	38	185	150	18 × 4	М16	2,43	640 ₽
100	110	96	122	14	40	205	170	18 × 4	М16	2,98	780 ₽
125	135	121	148	14	40	235	200	18 × 8	М16	3,72	970 ₽
150	161	146	172	14	41	260	225	18 × 8	М16	5,22	1 360 ₽
200	222	202	235	16	48	315	280	18 × 8	М16	6,92	1 800 ₽
250	278	254	288	19	48	370	335	18 × 12	М16	9,88	2 570 ₽
300	330	303	340	20	49	435	395	22 × 12	М20	13,4	3 490 ₽
350	382	351	390	20	49	485	445	22 × 12	М20	16	4 160 ₽
400	432	398	440	20	49	535	495	22 × 16	М20	18,6	4 840 ₽
450	484	450	494	20	54	590	550	22 × 16	М20	23,7	6 170 ₽
500	535	501	545	23	54	640	600	22 × 16	М20	26,8	6 970 ₽
600	636	602	650	24	60	755	705	26 × 20	М24	35,8	9 310 ₽
700	726	692	740	24	60	860	810	26 × 24	М24	44,3	11 520 ₽
800	826	792	844	24	65	975	920	30 × 24	М27	55,5	14 430 ₽
900	926	892	944	26	65	1075	1020	30 × 24	М27	66,4	17 270 ₽
1000	1028	992	1044	26	65	1175	1120	30 × 28	М27	73,4	19 090 ₽
1200	1228	1192	1244	28	70	1375	1320	30 × 32	М27	92,9	24 160 ₽
1400	1428	1392	1445	28	70	1575	1520	30 × 36	М27	101	26 260 ₽
1600	1628	1592	1646	28	70	1785	1730	30 × 40	М27	135	35 100 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 2,5 (0,25 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	22	10	25	75	50	11 × 4	М10	0,29	350 ₽
15	19	12	28	10	28	80	55	11 × 4	М10	0,34	350 ₽
20	26	18	36	10	30	90	65	11 × 4	М10	0,46	350 ₽
25	33	25	42	10	30	100	75	11 × 4	М10	0,55	350 ₽
32	39	31	50	10	30	120	90	14 × 4	М12	0,78	350 ₽
40	46	38	60	12	36	130	100	14 × 4	М12	1,09	350 ₽
50	58	49	70	12	36	140	110	14 × 4	М12	1,26	350 ₽
65	77	66	88	12	36	160	130	14 × 4	М12	1,62	430 ₽
80	90	78	102	14	38	185	150	18 × 4	М16	2,43	640 ₽
100	110	96	122	14	40	205	170	18 × 4	М16	2,98	780 ₽
125	135	121	148	14	40	235	200	18 × 8	М16	3,72	970 ₽
150	161	146	172	14	41	260	225	18 × 8	М16	5,22	1 360 ₽
200	222	202	235	16	48	315	280	18 × 8	М16	6,92	1 800 ₽
250	278	254	288	19	48	370	335	18 × 12	М16	9,88	2 570 ₽
300	330	303	340	20	49	435	395	22 × 12	М20	13,4	3 490 ₽
350	382	351	390	20	49	485	445	22 × 12	М20	16	4 160 ₽
400	432	398	440	20	49	535	495	22 × 16	М20	18,6	4 840 ₽
450	484	450	494	20	54	590	550	22 × 16	М20	23,7	6 170 ₽
500	535	501	545	23	54	640	600	22 × 16	М20	26,8	6 970 ₽
600	636	602	650	24	60	755	705	26 × 20	М24	35,8	9 310 ₽
700	726	692	740	24	60	860	810	26 × 24	М24	44,3	11 520 ₽
800	826	792	844	24	65	975	920	30 × 24	М27	55,5	14 430 ₽
900	926	892	944	26	65	1075	1020	30 × 24	М27	66,4	17 270 ₽
1000	1028	992	1044	26	65	1175	1120	30 × 28	М27	73,4	19 090 ₽
1200	1228	1192	1244	28	70	1375	1320	30 × 32	М27	92,9	24 160 ₽
1400	1428	1392	1445	28	70	1575	1520	30 × 36	М27	101	26 260 ₽
1600	1628	1592	1646	28	70	1785	1730	30 × 40	М27	135	35 100 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 6 (0,6 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	22	12	29	75	50	11 × 4	М10	0,34	350 ₽
15	19	12	28	12	30	80	55	11 × 4	М10	0,4	350 ₽
20	26	18	36	12	32	90	65	11 × 4	М10	0,53	350 ₽
25	33	25	42	14	32	100	75	11 × 4	М10	0,77	350 ₽
32	39	31	50	14	35	120	90	14 × 4	М12	1,1	350 ₽
40	46	38	60	15	38	130	100	14 × 4	М12	1,36	360 ₽
50	58	49	70	15	38	140	110	14 × 4	М12	1,53	400 ₽
65	77	66	88	15	38	160	130	14 × 4	М12	2,06	540 ₽
80	90	78	102	16	40	185	150	18 × 4	М16	2,76	720 ₽
100	110	96	122	16	41	205	170	18 × 4	М16	3,35	880 ₽
125	135	121	148	18	43	235	200	18 × 8	М16	4,66	1 220 ₽
150	161	146	172	18	46	260	225	18 × 8	М16	5,85	1 530 ₽
200	222	202	235	20	53	315	280	18 × 8	М16	9,35	2 440 ₽
250	278	254	288	21	53	370	335	18 × 12	М16	12,3	3 200 ₽
300	330	303	340	22	54	435	395	22 × 12	М20	14,8	3 850 ₽
350	382	351	390	22	54	485	445	22 × 12	М20	18,6	4 850 ₽
400	432	398	440	22	54	535	495	22 × 16	М20	20,6	5 360 ₽
450	484	450	494	22	54	590	550	22 × 16	М20	23,6	6 140 ₽
500	535	501	545	23	54	640	600	22 × 16	М20	29,1	7 570 ₽
600	636	602	650	24	60	755	705	26 × 20	М24	35,8	9 310 ₽
700	726	692	740	24	60	860	810	26 × 24	М24	44,3	11 520 ₽
800	826	792	844	24	65	975	920	30 × 24	М27	56,2	14 620 ₽
900	926	892	944	26	65	1075	1020	30 × 24	М27	66,8	17 370 ₽
1000	1028	992	1044	26	65	1175	1120	30 × 28	М27	73,5	19 110 ₽
1200	1228	1192	1248	28	75	1400	1340	33 × 32	М30	111	28 860 ₽
1400	1428	1392	1456	32	90	1620	1560	33 × 36	М30	157	40 820 ₽
1600	1628	1592	1660	37	100	1820	1760	33 × 40	М30	219	56 940 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 10 (1 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	25	12	35	90	60	14 × 4	М12	0,5	350 ₽
15	19	12	30	12	35	95	65	14 × 4	М12	0,58	350 ₽
20	26	18	38	14	38	105	75	14 × 4	М12	0,87	350 ₽
25	33	25	45	14	40	115	85	14 × 4	М12	1,05	350 ₽
32	39	31	55	15	42	135	100	18 × 4	М16	1,54	410 ₽
40	46	38	62	16	45	145	110	18 × 4	М16	1,83	480 ₽
50	58	49	76	16	45	160	125	18 × 4	М16	2,26	590 ₽
65	77	66	94	18	48	180	145	18 × 4	М16	3,17	830 ₽
80	90	78	105	18	50	195	160	18 × 4	М16	3,67	960 ₽
100	110	96	128	20	51	215	180	18 × 8	М16	4,7	1 230 ₽
125	135	121	156	22	60	245	210	18 × 8	М16	6,76	1 760 ₽
150	161	146	180	22	60	280	240	22 × 8	М20	8,9	2 320 ₽
200	222	202	240	22	61	335	295	22 × 8	М20	11,4	2 970 ₽
250	278	254	290	24	63	390	350	22 × 12	М20	14,6	3 800 ₽
300	330	303	345	26	64	440	400	22 × 12	М20	19,3	5 020 ₽
350	382	351	400	26	64	500	460	22 × 16	М20	24,7	6 430 ₽
400	432	398	445	26	64	565	515	26 × 16	М24	30	7 800 ₽
450	484	450	500	26	69	615	565	26 × 20	М24	34,7	9 030 ₽
500	535	501	550	28	69	670	620	26 × 20	М24	40	10 400 ₽
600	636	602	650	29	70	780	725	30 × 20	М27	50	13 000 ₽
700	726	692	744	30	70	895	840	30 × 24	М27	65,3	16 980 ₽
800	826	792	850	32	80	1010	950	33 × 24	М30	87,2	22 680 ₽
900	926	892	950	34	85	1110	1050	33 × 28	М30	103	26 780 ₽
1000	1028	992	1050	34	85	1220	1160	33 × 28	М30	119	30 940 ₽
1200	1228	1192	1256	38	95	1455	1380	39 × 32	М36	180	46 800 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 16 (1,6 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	26	14	35	90	60	14 × 4	М12	0,6	350 ₽
15	19	12	30	14	35	95	65	14 × 4	М12	0,68	350 ₽
20	26	18	38	14	38	105	75	14 × 4	М12	0,87	350 ₽
25	33	25	45	14	40	115	85	14 × 4	М12	1,05	350 ₽
32	39	31	55	15	42	135	100	18 × 4	М16	1,54	410 ₽
40	46	38	64	16	45	145	110	18 × 4	М16	1,85	490 ₽
50	58	49	76	16	48	160	125	18 × 4	М16	2,28	600 ₽
65	77	66	94	18	50	180	145	18 × 4	М16	3,19	830 ₽
80	90	78	110	20	53	195	160	18 × 4	М16	4,21	1 100 ₽
100	110	96	130	20	53	215	180	18 × 8	М16	4,9	1 280 ₽
125	135	121	156	22	60	245	210	18 × 8	М16	6,76	1 760 ₽
150	161	146	180	22	60	280	240	22 × 8	М20	8,3	2 160 ₽
200	222	202	240	24	61	335	295	22 × 12	М20	11,8	3 070 ₽
250	278	254	292	26	68	405	355	26 × 12	М24	17,4	4 530 ₽
300	330	303	346	28	70	460	410	26 × 12	М24	22,8	5 930 ₽
350	382	351	400	32	74	520	470	26 × 16	М24	33,1	8 610 ₽
400	432	398	450	36	79	580	525	30 × 16	М27	43	11 180 ₽
450	484	450	506	38	89	640	585	30 × 20	М27	54	14 040 ₽
500	535	501	559	42	94	710	650	33 × 20	М30	71	18 460 ₽
600	636	602	660	46	95	840	770	39 × 20	М36	99,3	25 820 ₽
700	726	692	750	48	100	910	840	39 × 24	М36	106	27 560 ₽
800	826	792	850	50	100	1020	950	39 × 24	М36	131	34 060 ₽
900	926	892	958	52	115	1120	1050	39 × 28	М36	158	41 080 ₽
1000	1028	992	1060	54	115	1255	1170	45 × 28	М42	203	52 780 ₽
1200	1228	1192	1268	56	130	1485	1390	52 × 32	М48	285	74 100 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 25 (2,5 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	26	16	35	90	60	14 × 4	М12	0,69	350 ₽
15	19	12	30	16	35	95	65	14 × 4	М12	0,8	350 ₽
20	26	18	38	16	36	105	75	14 × 4	М12	0,99	350 ₽
25	33	25	45	16	38	115	85	14 × 4	М12	1,19	350 ₽
32	39	31	56	18	45	135	100	18 × 4	М16	1,85	490 ₽
40	46	38	64	19	48	145	110	18 × 4	М16	2,19	570 ₽
50	58	49	76	20	48	160	125	18 × 4	М16	2,78	730 ₽
65	77	66	96	22	53	180	145	18 × 8	М16	3,71	970 ₽
80	90	78	110	22	55	195	160	18 × 8	М16	4,48	1 170 ₽
100	110	96	132	24	61	230	190	22 × 8	М20	6,58	1 720 ₽
125	135	121	160	26	68	270	220	26 × 8	М24	9,45	2 460 ₽
150	161	146	186	28	71	300	250	26 × 8	М24	12,6	3 280 ₽
200	222	202	245	30	78	360	310	26 × 12	М24	17,4	4 530 ₽
250	278	254	300	32	78	425	370	30 × 12	М27	25,7	6 690 ₽
300	330	303	352	36	84	485	430	30 × 16	М27	33,3	8 660 ₽
350	382	351	406	40	89	550	490	33 × 16	М30	46,6	12 120 ₽
400	432	398	464	44	104	610	550	33 × 16	М30	64,8	16 850 ₽
450	484	450	515	46	104	660	600	33 × 20	М30	72,3	18 800 ₽
500	535	500	570	48	104	730	660	39 × 20	М36	89	23 140 ₽
600	636	600	670	54	120	840	770	39 × 20	М36	124	32 240 ₽
700	726	690	766	58	130	960	875	45 × 24	М42	167	43 420 ₽
800	826	790	874	60	140	1075	990	45 × 24	М42	215	55 900 ₽
900	926	892	980	62	150	1185	1090	52 × 28	М48	253	65 780 ₽
1000	1028	992	1084	64	155	1315	1210	56 × 28	М52	312	81 120 ₽
1200	1228	1192	1288	67	165	1525	1420	56 × 32	М52	388	100 880 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 40 (4 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	26	16	35	90	60	14 × 4	М12	0,69	350 ₽
15	19	12	30	16	35	95	65	14 × 4	М12	0,8	350 ₽
20	26	18	38	16	36	105	75	14 × 4	М12	0,99	350 ₽
25	33	25	45	16	38	115	85	14 × 4	М12	1,19	350 ₽
32	39	31	56	18	45	135	100	18 × 4	М16	1,85	490 ₽
40	46	38	64	19	48	145	110	18 × 4	М16	2,19	570 ₽
50	58	48	76	20	48	160	125	18 × 4	М16	2,81	740 ₽
65	77	66	96	22	53	180	145	18 × 8	М16	3,72	970 ₽
80	90	78	112	24	58	195	160	18 × 8	М16	4,81	1 260 ₽
100	110	96	138	26	68	230	190	22 × 8	М20	7,4	1 930 ₽
125	135	120	160	28	68	270	220	26 × 8	М24	10,2	2 660 ₽
150	161	145	186	30	71	300	250	26 × 8	М24	13,2	3 440 ₽
200	222	200	250	38	88	375	320	30 × 12	М27	24,4	6 350 ₽
250	278	252	310	42	101	445	385	33 × 12	М30	37,6	9 780 ₽
300	330	301	368	46	116	510	450	33 × 16	М30	57,1	14 850 ₽
350	382	351	418	52	120	570	510	33 × 16	М30	70,3	18 280 ₽
400	432	398	480	58	139	655	585	39 × 16	М36	107	27 820 ₽
450	484	448	530	60	139	680	610	39 × 20	М36	107	27 820 ₽
500	535	495	580	62	144	755	670	45 × 20	М42	132,3	34 400 ₽
600	636	595	686	63	145	890	795	52 × 20	М48	195	50 700 ₽
700	726	695	790	68	165	995	900	52 × 24	М48	247	64 220 ₽
800	826	795	908	76	195	1135	1030	56 × 24	М52	367,4	95 530 ₽
900	926	895	1024	79	220	1250	1140	56 × 28	М52	437	113 620 ₽
1000	1028	995	1140	82	240	1360	1250	56 × 28	М52	541	140 660 ₽
1200	1228	1195	1350	85	255	1575	1460	62 × 32	М56	691	179 660 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 63 (6,3 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	34	18	48	100	70	14 × 4	М12	1,03	350 ₽
15	19	12	38	18	48	105	75	14 × 4	М12	1,15	350 ₽
20	26	18	48	20	56	125	90	18 × 4	М16	1,81	480 ₽
25	33	25	52	22	58	135	100	18 × 4	М16	2,3	600 ₽
32	39	31	64	23	62	150	110	22 × 4	М20	2,94	770 ₽
40	46	37	74	24	68	165	125	22 × 4	М20	3,75	980 ₽
50	58	47	86	26	70	175	135	22 × 4	М20	4,63	1 210 ₽
65	77	64	106	28	75	200	160	22 × 8	М20	6,3	1 640 ₽
80	90	77	120	30	75	210	170	22 × 8	М20	7,22	1 880 ₽
100	110	94	140	32	80	250	200	26 × 8	М24	10,7	2 790 ₽
125	135	118	172	36	98	295	240	30 × 8	М27	17,1	4 450 ₽
150	161	142	206	38	108	340	280	33 × 8	М30	25,4	6 610 ₽
200	222	198	264	44	113	405	345	33 × 12	М30	38,5	10 010 ₽
250	278	246	316	48	118	470	400	39 × 12	М36	53,8	13 990 ₽
300	330	294	370	54	124	530	460	39 × 16	М36	74,6	19 400 ₽
350	382	342	430	60	144	595	525	39 × 16	М36	106	27 560 ₽
400	432	386	480	66	159	670	585	45 × 16	М42	151	39 260 ₽
450	484	436	534	68	159	695	610	45 × 16	М42	≈ 143,6	37 350 ₽
500	535	485	594	70	169	800	705	52 × 20	М48	201	52 260 ₽
600	636	585	704	76	185	925	820	56 × 20	М52	283	73 580 ₽
700	726	685	820	81	230	1045	935	56 × 24	М52	301	78 260 ₽
800	826	785	920	90	230	1165	1050	62 × 24	М56	464	120 640 ₽
900	926	885	1050	93	270	1285	1170	62 × 28	М56	954	248 040 ₽
1000	1028	985	1160	97	285	1415	1290	70 × 28	М64	981	255 060 ₽
1200	1228	1185	1386	100	320	1665	1530	78 × 32	М72	1264	328 640 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 100 (10 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
10	15	8	34	18	45	100	70	14 × 4	М12	1,03	350 ₽
15	19	12	38	20	48	105	75	14 × 4	М12	1,27	350 ₽
20	26	18	48	22	53	125	90	18 × 4	М16	2,02	530 ₽
25	33	25	52	24	58	135	100	18 × 4	М16	2,5	650 ₽
32	39	31	64	24	62	150	110	22 × 4	М20	3,06	800 ₽
40	46	37	76	26	70	165	125	22 × 4	М20	4,07	1 060 ₽
50	58	45	86	28	71	195	145	26 × 4	М24	6,08	1 590 ₽
65	77	62	110	32	83	220	170	26 × 8	М24	8,84	2 300 ₽
80	90	75	124	34	90	230	180	26 × 8	М24	9,98	2 600 ₽
100	110	92	146	38	100	265	210	30 × 8	М27	14,7	3 830 ₽
125	135	112	180	42	115	310	250	33 × 8	М30	23,3	6 060 ₽
150	161	136	214	46	128	350	290	33 × 12	М30	32,9	8 560 ₽
200	222	190	276	54	143	430	360	39 × 12	М36	54,2	14 100 ₽
250	278	236	340	60	163	500	430	39 × 12	М36	85,4	22 210 ₽
300	330	284	400	70	184	585	500	45 × 16	М42	128,4	33 390 ₽
350	382	332	460	76	199	655	560	52 × 16	М48	172	44 720 ₽
400	432	376	510	80	204	715	620	52 × 16	М48	216,4	56 270 ₽
450	484	426	560	82	204	740	645	52 × 16	М48	≈ 225,6	58 660 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 160 (16 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
15	19	12	38	20	52	105	75	14 × 4	М12	1,27	350 ₽
20	26	18	48	22	58	125	90	18 × 4	М16	2,08	550 ₽
25	33	25	52	24	58	135	100	18 × 4	М16	2,5	650 ₽
32	39	31	64	24	67	150	110	22 × 4	М20	3,07	800 ₽
40	46	37	76	28	75	165	125	22 × 4	М20	4,28	1 120 ₽
50	58	45	86	30	78	195	145	26 × 4	М24	6,49	1 690 ₽
65	77	62	110	34	88	220	170	26 × 8	М24	9,38	2 440 ₽
80	90	75	124	36	93	230	180	26 × 8	М24	10,5	2 730 ₽
100	110	92	146	40	103	265	210	30 × 8	М27	15,4	4 010 ₽
125	135	112	180	44	118	310	250	33 × 8	М30	24,9	6 480 ₽
150	161	136	214	50	133	350	290	33 × 12	М30	35	9 100 ₽
200	222	190	276	60	148	430	360	39 × 12	М36	60,1	15 630 ₽
250	278	236	340	68	168	500	430	39 × 12	М36	94,4	24 550 ₽
300	330	284	400	78	189	585	500	45 × 16	М42	141	36 660 ₽
350	382	332	460	84	204	655	560	52 × 16	М48	≈ 188,2	48 950 ₽
400	432	376	510	88	209	715	620	52 × 16	М48	≈ 232,4	60 430 ₽

Таблица 6 ГОСТ 33259-2015, тип 11, ряд 1, PN 200 (20 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба Dn, мм	Внутренний, мм	Воротник Dm, мм	Толщина b, мм	Высота H, мм	Наружный D, мм	Центры D1, мм	Отверстия, мм × шт.	Болты	Масса, кг	Цена от
15	23	14	40	26	54	120	82	22 × 4	М20	2,11	550 ₽
20	29	19	46	28	57	130	90	22 × 4	М20	2,54	670 ₽
25	36	25	54	30	62	150	102	26 × 4	М24	3,59	940 ₽
32	43	31	64	32	67	160	115	26 × 4	М24	4,43	1 160 ₽
40	49	36	74	34	75	170	124	26 × 4	М24	5,46	1 420 ₽
50	61	46	105	40	98	210	160	26 × 8	М24	11,3	2 940 ₽
65	90	68	138	48	121	260	203	30 × 8	М27	19,2	5 000 ₽
80	110	80	162	54	135	290	230	33 × 8	М30	27,5	7 150 ₽
100	135	102	208	66	178	360	292	39 × 8	М36	53,6	13 940 ₽
125	170	130	234	76	178	385	318	39 × 12	М36	73,2	19 040 ₽
150	196	150	266	82	193	440	360	45 × 12	М42	90,9	23 640 ₽
200	248	192	340	92	233	535	440	52 × 12	М48	160	41 600 ₽
250	330	254	460	110	303	670	572	56 × 16	М52	318	82 680 ₽

PN 250 и DN свыше 1600 стандарт предусматривает только по ряду 2, их размеры показывает калькулятор. Знак «≈» означает массу, рассчитанную по размерам, где в таблице В.1 значения нет.

02 · Расчёт

Калькулятор воротниковых фланцев

Выберите давление, DN, ряд и исполнение: покажем обозначение, размеры, сечение фланца, трубу под приварку, болты, массу и ориентир цены партии.

Давление PNНоминальный диаметр DNРяд размеровУплотнительная поверхностьСтальКоличество, шт.

Фланец приварной встык тип 11

Есть спецификация с фланцами и деталями трубопроводов?Запросить цену +7 (812) 600-10-08

03 · Исполнения

Уплотнительные поверхности

Исполнение выбирают под ответный фланец и прокладку; для типа 11 доступен самый широкий набор исполнений.

Исполнение	Уплотнительная поверхность	Применение для типа 11
A	плоскость	только PN 1; 2,5 и 6
B	соединительный выступ	PN до 100, самое массовое исполнение
E, F	выступ и впадина	по таблице 2 ГОСТ
C, D	шип и паз	по таблице 2 ГОСТ
L, M	шип и паз под фторопластовую прокладку	по таблице 2 ГОСТ
J, K	под прокладку овального сечения и линзовую	высокие давления, по таблице 2 ГОСТ

Исполнения уплотнительных поверхностей фланцев, рисунок 2 ГОСТ 33259-2015 — Рисунок 2 ГОСТ 33259-2015: исполнения уплотнительных поверхностей A…F (копия чертежа)

04 · Обозначение

Как записать фланец в заказе

Пример из ГОСТ 33259-2015 для фланца приварного встык DN 50 на PN 10, ряд 1, исполнение M, из стали 20 по IV группе контроля:

Фланец 50-10-11-1-M-Ст 20-IV ГОСТ 33259

50: номинальный диаметр DN
10: номинальное давление PN, кгс/см²
11: тип фланца (приварной встык)
1: ряд размеров
M: исполнение уплотнительной поверхности
Ст 20: марка стали
IV: группа контроля

05 · Материалы

Стали и температура применения

Марку стали выбирают по температуре, давлению и среде.

Сталь	Заготовка	Температура среды, °С
20	поковка по ГОСТ 8479	от минус 40 до 475
09Г2С	поковка по ГОСТ 8479	от минус 70 до 475 в зависимости от категории
12Х18Н10Т	поковка по ГОСТ 25054	от минус 270 до 610

По таблице материалов ГОСТ 33259-2015. Стандарт допускает и другие заготовки, в том числе сортовой прокат, с характеристиками не ниже указанных в таблицах 11 и 12.

06 · Типы

Чем воротниковый фланец отличается от плоского

Воротник плавно передаёт нагрузку с трубы на тарелку фланца, а шов стыковой, поэтому тип 11 применяют на давлениях до PN 250, при перепадах температуры и вибрации. Плоский приварной фланец типа 01 проще и дешевле, но рассчитан до PN 25.

Тип 11: стыковой шов с трубой, PN 1…250, DN 10…4000
Тип 01: плоский приварной, PN 1…25, DN 10…2400

Типы фланцев 01, 02, 03, 04, 11, 21, рисунок 1 ГОСТ 33259-2015 — Рисунок 1 ГОСТ 33259-2015: типы фланцев (копия чертежа)

07 · Требования

Технические требования

Ключевые требования ГОСТ 33259-2015, которые учитываем при изготовлении фланцев типа 11.

Ряд 1 по таблице 6 основной; ряд 2 соответствует ISO 7005-1:2011 и охватывает DN до 4000
Dn и d1 задают наружный и внутренний диаметр патрубка под сварку встык с трубой: толщину стенки трубы подбирают под d1
Вместо размера H1 допускается уклон 1:2,5 от диаметра Dm
Размеры со знаком «*» в таблице ГОСТ задаёт заказчик
Поковки и заготовки для фланцев на PN 100 и выше по ГОСТ проходят 100% ультразвуковой контроль
Исполнение A допускается для PN 1, 2,5 и 6, исполнение B для PN до 100

ГОСТ 33259-2015 межгосударственный стандарт, введён в действие в РФ с 01.04.2016 взамен ГОСТ 12815-80…12822-80 в части фланцев; на дату публикации действует. Изготавливаем по ГОСТ или по чертежам заказчика.

08 · Изготовление

Как изготавливаем фланцы

Своя токарная обработка и сверление, партии от одной штуки.

Подбираем заготовку: поковку или прокат нужной марки стали с сертификатом
Точим патрубок, конус воротника, уплотнительную поверхность и фаску под сварку на токарном станке
Сверлим отверстия под шпильки по разметке или на станке с ЧПУ
Маркируем фланцы по требованиям ГОСТ

Сталь 20, 09Г2С, нержавеющая 12Х18Н10Т и другие марки по проекту
Сертификаты на заготовки и документ о качестве на партию
Партии от одной штуки, ответные фланцы под арматуру по её паспорту
Комплектуем фланцы с заглушками, прокладками, крепежом и опорами трубопроводов

09 · Вопросы

Частые вопросы о фланцах ГОСТ 33259-2015 тип 11

Чем воротниковый фланец лучше плоского?

Воротник и стыковой шов распределяют нагрузку и снижают концентрацию напряжений, поэтому фланцы типа 11 применяют на давлениях до PN 250, при высоких температурах, циклических нагрузках и вибрации.

Чем заменили ГОСТ 12821-80?

Фланцы стальные приварные встык по ГОСТ 12821-80 сейчас заказывают как фланцы типа 11 по ГОСТ 33259-2015. Присоединительные размеры по ряду 1 в основном совпадают, сверяем их по таблице 6; обозначение записывается по новому стандарту.

Как подобрать фланец под трубу?

Наружный диаметр патрубка Dn должен совпадать с наружным диаметром трубы, а внутренний диаметр d1 близок к внутреннему диаметру трубы. Если толщина стенки трубы другая, растачиваем патрубок под неё по согласованию.

Чем ряд 1 отличается от ряда 2?

Ряд 1 основной для труб по российским стандартам. Ряд 2 соответствует ISO 7005-1:2011, у него другие диаметры патрубка и размеры воротника; по ряду 2 стандарт охватывает DN до 4000 и PN 250.

Из какой стали делаете фланцы?

Из стали 20, 09Г2С и нержавеющей 12Х18Н10Т из поковок и проката; марку стали принимаем по проекту и температуре среды.

Сколько стоит фланец ГОСТ 33259-2015 тип 11?

От 350 ₽ за шт. за базовое исполнение: фланец DN 10 на PN 1 из стали 20 без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите спецификацию с обозначениями фланцев, количеством и маркой стали на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.

© ООО «Компания Стальтех», 2026. Тексты, таблицы, расчёты и оформление страницы охраняются в соответствии с частью 4 Гражданского кодекса РФ. Копирование и использование материалов без письменного согласия ООО «Компания Стальтех» запрещено. Изображения с подписью «Визуализация» показывают пример исполнения и не являются фотографиями установленных изделий.

Расчёт стоимости

Пришлите спецификацию фланцев

Обозначения, количество, марку стали и адрес. Ответим коммерческим предложением с ценой и сроками.

Запросить цену
info@stalteh.com

+7 (812) 600-10-08 · пр. Большевиков, 54

Фланцы ГОСТ 33259 тип 11Запросить цену +7 (812) 600-10-08
