Прислать чертежи →Заглушки фланцевые стальные АТК 24.200.02-90
Изготавливаем стальные фланцевые заглушки по альбому типовых конструкций АТК 24.200.02-90 для трубопроводов и оборудования химической, нефтехимической, нефтегазовой и смежных отраслей: Ру от 0,6 до 16 МПа, температура от минус 70 до 600 °С. Круглые и квадратные, исполнения с соединительным выступом, выступом, шипом, впадиной и под овальную прокладку.
Цена от 450 ₽ за шт.Базовое исполнение: заглушка исполнения 1 Dу 10…25 мм на Ру 0,6 МПа из стали 09Г2С без покрытия. Точную цену по вашему проекту фиксируем в КП.
Пять исполнений заглушек
Исполнение выбирают по уплотнительной поверхности ответного фланца; исполнения 1 и 2 самые массовые.
| Исполнение | Уплотнительная поверхность | Условное давление Ру | Черт. и таблицы |
|---|---|---|---|
| 1 | с соединительным выступом | 0,6…4,0 МПа | черт. 1, табл. 1…5 |
| 2 | с выступом | 0,6…6,3 МПа | черт. 2, табл. 6, 6а, 7…10 |

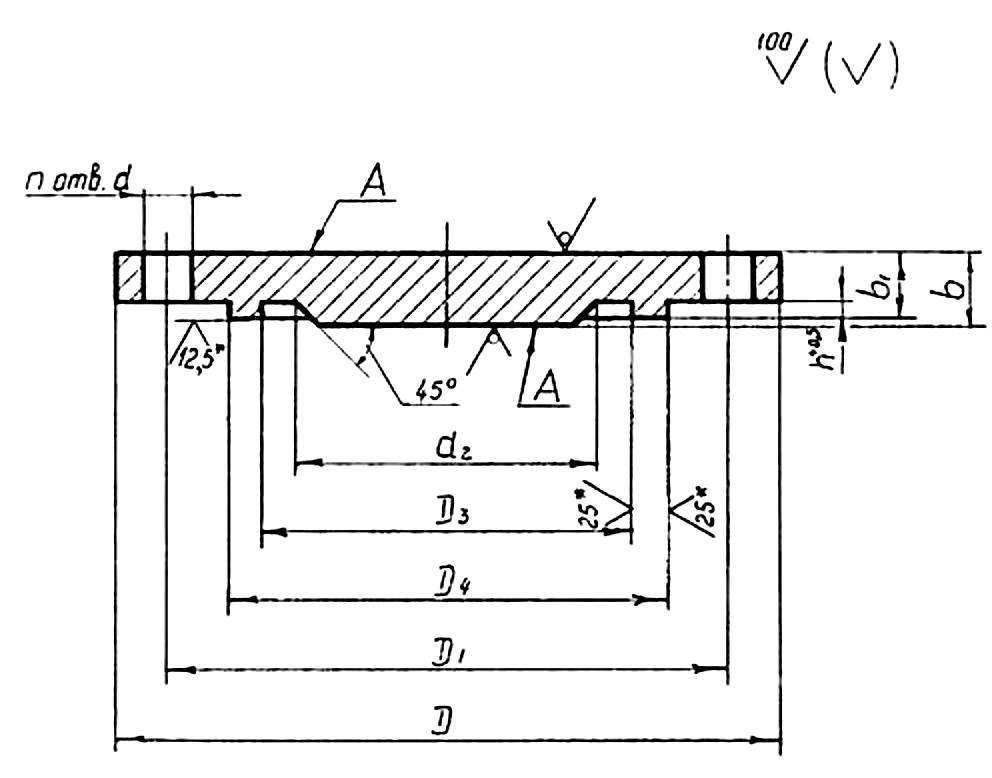

| 3 | с шипом (в том числе под фторопластовую прокладку) | 0,6…6,3 МПа | черт. 3, табл. 11…17 |
| 4 | под прокладку овального сечения | 6,3…16,0 МПа | черт. 4, табл. 18…20 |

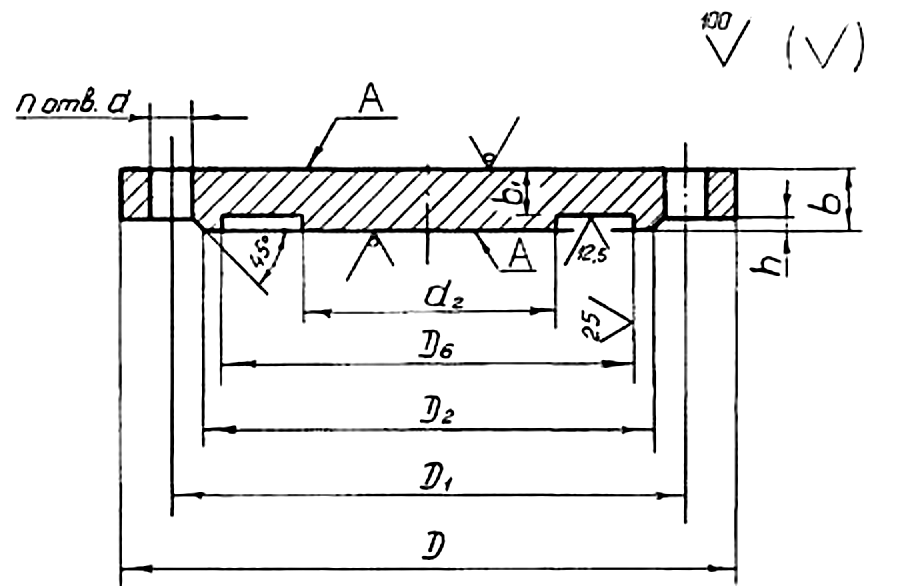

| 5 | с впадиной | 0,6…4,0 МПа | черт. 5, табл. 21, 21а…21г |

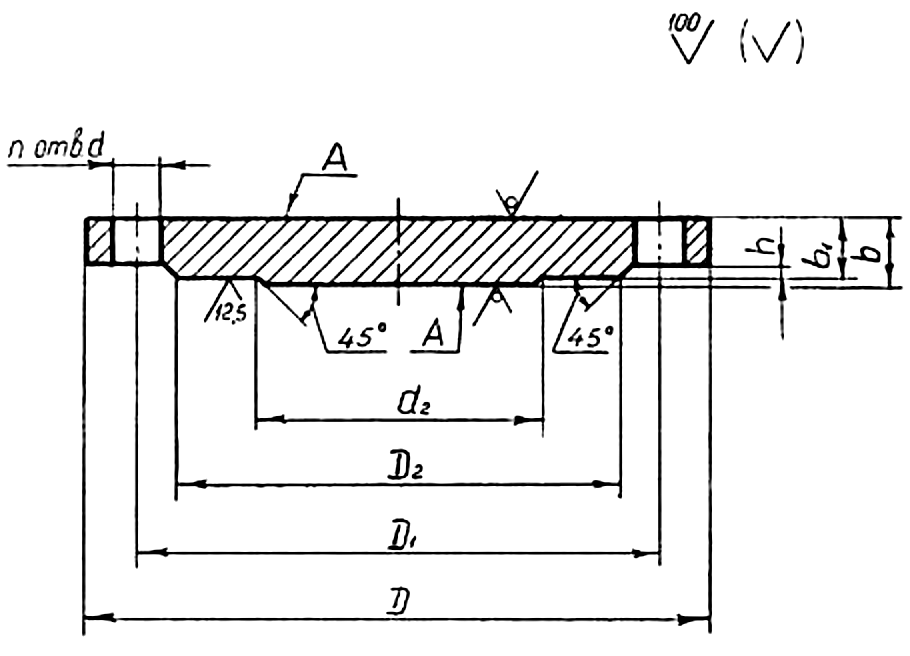

Размеры и масса заглушек исполнения 1
Таблицы 1…5 альбома: наружный диаметр D, диаметр окружности отверстий D1, толщина b и масса; ориентир цены за штуку из стали 09Г2С.
Таблица 1 АТК 24.200.02-90, исполнение 1, Ру 0,6 МПа (6 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 10 | 75 | 50 | 12 | 0,3 | 450 ₽ |
| 15 | 80 | 55 | 12 | 0,4 | 450 ₽ |
| 20 | 90 | 65 | 12 | 0,5 | 450 ₽ |
| 25 | 100 | 75 | 12 | 0,6 | 450 ₽ |
| 32 | 120 | 90 | 14 | 1,0 | 450 ₽ |
| 40 | 130 | 100 | 14 | 1,1 | 450 ₽ |
| 50 | 140 | 110 | 14 | 1,3 | 450 ₽ |
| 65 | 160 | 130 | 14 | 1,7 | 450 ₽ |
| 80 | 185 | 150 | 14 | 2,3 | 600 ₽ |
| 100 | 205 | 170 | 14 | 2,8 | 730 ₽ |
| 125 | 235 | 200 | 16 | 4,4 | 1 150 ₽ |
| 150 | 260 | 225 | 16 | 5,5 | 1 430 ₽ |
| 200 | 315 | 280 | 16 | 8,3 | 2 160 ₽ |
| 250 | 370 | 335 | 16 | 11,6 | 3 020 ₽ |
| 300 | 435 | 395 | 18 | 17,4 | 4 530 ₽ |
| 350 | 485 | 445 | 18 | 22,1 | 5 750 ₽ |
| 400 | 535 | 495 | 20 | 30,6 | 7 960 ₽ |
| 450 | 590 | 550 | 22 | 41,8 | 10 870 ₽ |
| 500 | 640 | 600 | 22 | 49,7 | 12 930 ₽ |
| 600 | 755 | 705 | 24 | 74,0 | 19 240 ₽ |
| 800 | 975 | 920 | 30 | 159,3 | 41 420 ₽ |
| 1000 | 1175 | 1120 | 36 | 285,5 | 74 230 ₽ |
| 1200 | 1400 | 1340 | 40 | 454,2 | 118 100 ₽ |
Таблица 2 АТК 24.200.02-90, исполнение 1, Ру 1,0 МПа (10 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 200 | 335 | 295 | 16 | 9,2 | 2 400 ₽ |
| 250 | 390 | 350 | 18 | 14,4 | 3 750 ₽ |
| 300 | 440 | 400 | 20 | 20,1 | 5 230 ₽ |
| 350 | 500 | 460 | 22 | 29,3 | 7 620 ₽ |
| 400 | 565 | 515 | 24 | 41,0 | 10 660 ₽ |
| 450 | 615 | 565 | 24 | 48,9 | 12 720 ₽ |
| 500 | 670 | 620 | 26 | 64,0 | 16 640 ₽ |
| 600 | 780 | 725 | 30 | 99,6 | 25 900 ₽ |
| 800 | 1010 | 950 | 40 | 230,4 | 59 910 ₽ |
| 1000 | 1220 | 1160 | 45 | 385,5 | 100 230 ₽ |
| 1200 | 1455 | 1380 | 55 | 675,7 | 175 690 ₽ |
Таблица 3 АТК 24.200.02-90, исполнение 1, Ру 1,6 МПа (16 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 65 | 180 | 145 | 16 | 2,5 | 650 ₽ |
| 80 | 195 | 160 | 16 | 3,0 | 780 ₽ |
| 100 | 215 | 180 | 16 | 3,6 | 940 ₽ |
| 125 | 245 | 210 | 16 | 4,8 | 1 250 ₽ |
| 150 | 280 | 240 | 18 | 7,1 | 1 850 ₽ |
| 200 | 335 | 295 | 18 | 10,4 | 2 710 ₽ |
| 250 | 405 | 355 | 22 | 19,0 | 4 940 ₽ |
| 300 | 460 | 410 | 24 | 26,4 | 6 870 ₽ |
| 350 | 520 | 470 | 26 | 37,3 | 9 700 ₽ |
| 400 | 580 | 525 | 30 | 54,3 | 14 120 ₽ |
| 450 | 640 | 585 | 30 | 66,2 | 17 220 ₽ |
| 500 | 710 | 650 | 36 | 99,2 | 25 800 ₽ |
| 600 | 840 | 770 | 40 | 152,2 | 39 580 ₽ |
| 800 | 1020 | 950 | 50 | 294,2 | 76 500 ₽ |
| 1000 | 1255 | 1170 | 60 | 539,3 | 140 220 ₽ |
| 1200 | 1486 | 1390 | 70 | 885,9 | 230 340 ₽ |
Таблица 4 АТК 24.200.02-90, исполнение 1, Ру 2,5 МПа (25 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 200 | 360 | 310 | 24 | 16,2 | 4 220 ₽ |
| 250 | 425 | 370 | 30 | 29,1 | 7 570 ₽ |
| 300 | 485 | 430 | 30 | 36,8 | 9 570 ₽ |
| 350 | 550 | 490 | 36 | 58,3 | 15 160 ₽ |
| 400 | 610 | 550 | 40 | 81,4 | 21 170 ₽ |
| 450 | 660 | 600 | 40 | 95,5 | 24 830 ₽ |
| 500 | 730 | 660 | 45 | 131,6 | 34 220 ₽ |
| 600 | 840 | 770 | 50 | 195,4 | 50 810 ₽ |
| 800 | 1075 | 990 | 60 | 389,9 | 101 380 ₽ |
Таблица 5 АТК 24.200.02-90, исполнение 1, Ру 4,0 МПа (40 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 10 | 90 | 60 | 14 | 0,5 | 450 ₽ |
| 15 | 95 | 65 | 14 | 0,6 | 450 ₽ |
| 20 | 105 | 75 | 16 | 0,8 | 450 ₽ |
| 25 | 115 | 85 | 16 | 1,0 | 450 ₽ |
| 32 | 135 | 100 | 18 | 1,6 | 450 ₽ |
| 40 | 145 | 110 | 18 | 1,8 | 470 ₽ |
| 50 | 160 | 125 | 18 | 2,2 | 580 ₽ |
| 65 | 180 | 145 | 20 | 3,1 | 810 ₽ |
| 80 | 195 | 160 | 20 | 3,7 | 970 ₽ |
| 100 | 230 | 190 | 22 | 5,8 | 1 510 ₽ |
| 125 | 270 | 220 | 24 | 8,8 | 2 290 ₽ |
| 150 | 300 | 250 | 26 | 12,1 | 3 150 ₽ |
| 200 | 375 | 320 | 30 | 22,1 | 5 750 ₽ |
| 250 | 445 | 385 | 36 | 38,4 | 9 990 ₽ |
| 300 | 510 | 450 | 40 | 55,2 | 14 360 ₽ |
| 350 | 570 | 510 | 45 | 79,7 | 20 730 ₽ |
| 400 | 655 | 585 | 50 | 117,3 | 30 500 ₽ |
| 450 | 680 | 610 | 50 | 125,9 | 32 740 ₽ |
| 500 | 755 | 670 | 55 | 170,6 | 44 360 ₽ |

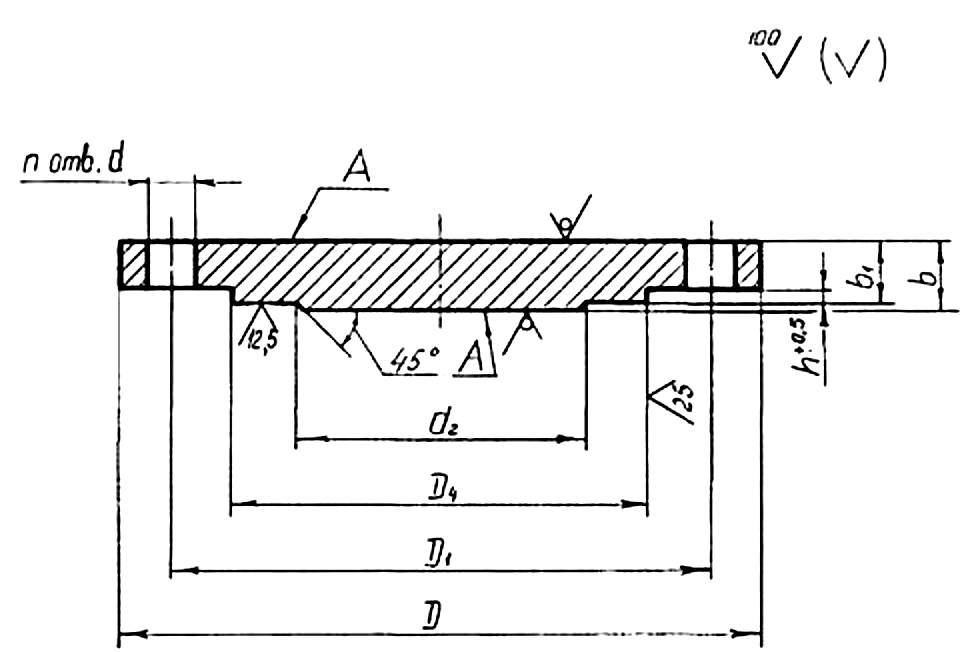

Размеры и масса заглушек исполнения 2
Таблицы 6, 6а, 7…10 альбома; исполнение 2 выпускают и на Ру 6,3 МПа.
Таблица 6а АТК 24.200.02-90, исполнение 2, Ру 0,6 МПа (6 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 10 | 75 | 50 | 12 | 0,3 | 450 ₽ |
| 15 | 80 | 55 | 12 | 0,3 | 450 ₽ |
| 20 | 90 | 65 | 12 | 0,4 | 450 ₽ |
| 25 | 100 | 75 | 14 | 0,6 | 450 ₽ |
| 32 | 120 | 90 | 14 | 0,8 | 450 ₽ |
| 40 | 130 | 100 | 14 | 1,0 | 450 ₽ |
| 50 | 140 | 110 | 14 | 1,2 | 450 ₽ |
| 65 | 160 | 130 | 16 | 2,0 | 520 ₽ |
| 80 | 185 | 150 | 16 | 2,5 | 650 ₽ |
| 100 | 205 | 170 | 16 | 3,1 | 810 ₽ |
| 125 | 235 | 200 | 18 | 4,8 | 1 250 ₽ |
| 150 | 260 | 225 | 18 | 6,0 | 1 560 ₽ |
| 200 | 315 | 280 | 18 | 9,2 | 2 400 ₽ |
| 250 | 370 | 335 | 18 | 12,9 | 3 360 ₽ |
| 300 | 435 | 395 | 20 | 19,1 | 4 970 ₽ |
| 350 | 485 | 445 | 20 | 24,3 | 6 320 ₽ |
| 400 | 535 | 495 | 20 | 29,8 | 7 750 ₽ |
| 450 | 590 | 550 | 22 | 40,9 | 10 640 ₽ |
| 500 | 640 | 600 | 22 | 48,8 | 12 690 ₽ |
| 600 | 755 | 705 | 26 | 79,6 | 20 700 ₽ |
| 800 | 975 | 920 | 32 | 169,4 | 44 050 ₽ |
Таблица 6 АТК 24.200.02-90, исполнение 2, Ру 1,0 МПа (10 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 200 | 335 | 295 | 16 | 8,8 | 2 290 ₽ |
| 250 | 390 | 350 | 18 | 14,0 | 3 640 ₽ |
| 300 | 440 | 400 | 20 | 19,4 | 5 050 ₽ |
| 350 | 500 | 460 | 22 | 28,4 | 7 390 ₽ |
| 400 | 565 | 515 | 24 | 39,6 | 10 300 ₽ |
| 450 | 615 | 565 | 24 | 47,7 | 12 410 ₽ |
| 500 | 670 | 620 | 26 | 64,1 | 16 670 ₽ |
| 600 | 780 | 725 | 30 | 96,0 | 24 960 ₽ |
| 800 | 1010 | 950 | 40 | 223,7 | 58 170 ₽ |
Таблица 7 АТК 24.200.02-90, исполнение 2, Ру 1,6 МПа (16 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 65 | 180 | 145 | 16 | 2,3 | 600 ₽ |
| 80 | 195 | 160 | 16 | 2,7 | 710 ₽ |
| 100 | 215 | 180 | 16 | 3,4 | 890 ₽ |
| 125 | 245 | 210 | 16 | 4,5 | 1 170 ₽ |
| 150 | 280 | 240 | 18 | 6,8 | 1 770 ₽ |
| 200 | 335 | 295 | 18 | 10,0 | 2 600 ₽ |
| 250 | 405 | 355 | 22 | 18,6 | 4 840 ₽ |
| 300 | 460 | 410 | 24 | 25,8 | 6 710 ₽ |
| 350 | 520 | 470 | 26 | 36,5 | 9 490 ₽ |
| 400 | 580 | 525 | 30 | 53,4 | 13 890 ₽ |
| 450 | 640 | 585 | 30 | 65,1 | 16 930 ₽ |
| 500 | 710 | 650 | 36 | 97,9 | 25 460 ₽ |
| 600 | 840 | 770 | 40 | 148,3 | 38 560 ₽ |
| 800 | 1020 | 950 | 50 | 288,4 | 74 990 ₽ |
Таблица 8 АТК 24.200.02-90, исполнение 2, Ру 2,5 МПа (25 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 200 | 360 | 310 | 24 | 15,7 | 4 090 ₽ |
| 250 | 425 | 370 | 30 | 28,3 | 7 360 ₽ |
| 300 | 485 | 430 | 30 | 35,6 | 9 260 ₽ |
| 350 | 550 | 490 | 36 | 56,9 | 14 800 ₽ |
| 400 | 610 | 550 | 40 | 79,7 | 20 730 ₽ |
| 450 | 660 | 600 | 40 | 93,6 | 24 340 ₽ |
| 500 | 730 | 660 | 45 | 129,3 | 33 620 ₽ |
| 600 | 840 | 770 | 50 | 189,9 | 49 380 ₽ |
| 800 | 1075 | 990 | 60 | 381,4 | 99 170 ₽ |
Таблица 9 АТК 24.200.02-90, исполнение 2, Ру 4,0 МПа (40 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 10 | 90 | 60 | 14 | 0,4 | 450 ₽ |
| 15 | 95 | 65 | 14 | 0,5 | 450 ₽ |
| 20 | 105 | 75 | 16 | 0,7 | 450 ₽ |
| 25 | 115 | 85 | 16 | 0,8 | 450 ₽ |
| 32 | 135 | 100 | 18 | 1,4 | 450 ₽ |
| 40 | 145 | 110 | 18 | 1,8 | 470 ₽ |
| 50 | 160 | 125 | 18 | 2,2 | 580 ₽ |
| 65 | 180 | 145 | 20 | 3,0 | 780 ₽ |
| 80 | 195 | 160 | 20 | 3,5 | 910 ₽ |
| 100 | 230 | 190 | 22 | 5,5 | 1 430 ₽ |
| 125 | 270 | 220 | 24 | 8,5 | 2 210 ₽ |
| 150 | 300 | 250 | 26 | 11,7 | 3 050 ₽ |
| 200 | 375 | 320 | 30 | 21,4 | 5 570 ₽ |
| 250 | 445 | 385 | 36 | 37,4 | 9 730 ₽ |
| 300 | 510 | 450 | 40 | 53,6 | 13 940 ₽ |
| 350 | 570 | 510 | 45 | 77,8 | 20 230 ₽ |
| 400 | 655 | 585 | 50 | 114,5 | 29 770 ₽ |
| 450 | 680 | 610 | 50 | 123,9 | 32 220 ₽ |
| 500 | 755 | 670 | 55 | 164,4 | 42 750 ₽ |
Таблица 10 АТК 24.200.02-90, исполнение 2, Ру 6,3 МПа (63 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 10 | 100 | 70 | 18 | 0,7 | 450 ₽ |
| 15 | 105 | 75 | 18 | 0,8 | 450 ₽ |
| 20 | 125 | 90 | 20 | 1,3 | 450 ₽ |
| 25 | 135 | 100 | 22 | 1,8 | 470 ₽ |
| 32 | 150 | 110 | 22 | 2,2 | 580 ₽ |
| 40 | 165 | 125 | 24 | 3,0 | 780 ₽ |
| 50 | 175 | 135 | 24 | 3,4 | 890 ₽ |
| 65 | 200 | 160 | 28 | 5,3 | 1 380 ₽ |
| 80 | 210 | 170 | 28 | 5,9 | 1 540 ₽ |
| 100 | 250 | 200 | 28 | 8,4 | 2 190 ₽ |
| 125 | 295 | 240 | 32 | 13,8 | 3 590 ₽ |
| 150 | 340 | 280 | 36 | 21,1 | 5 490 ₽ |
| 200 | 405 | 345 | 40 | 33,8 | 8 790 ₽ |
| 250 | 470 | 400 | 45 | 51,9 | 13 500 ₽ |
| 300 | 530 | 460 | 50 | 72,1 | 18 750 ₽ |
| 350 | 595 | 525 | 55 | 103,2 | 26 840 ₽ |
| 400 | 670 | 585 | 60 | 143,2 | 37 240 ₽ |
| 500 | 800 | 705 | 70 | 234,2 | 60 900 ₽ |
| 600 | 925 | 820 | 80 | 364,9 | 94 880 ₽ |

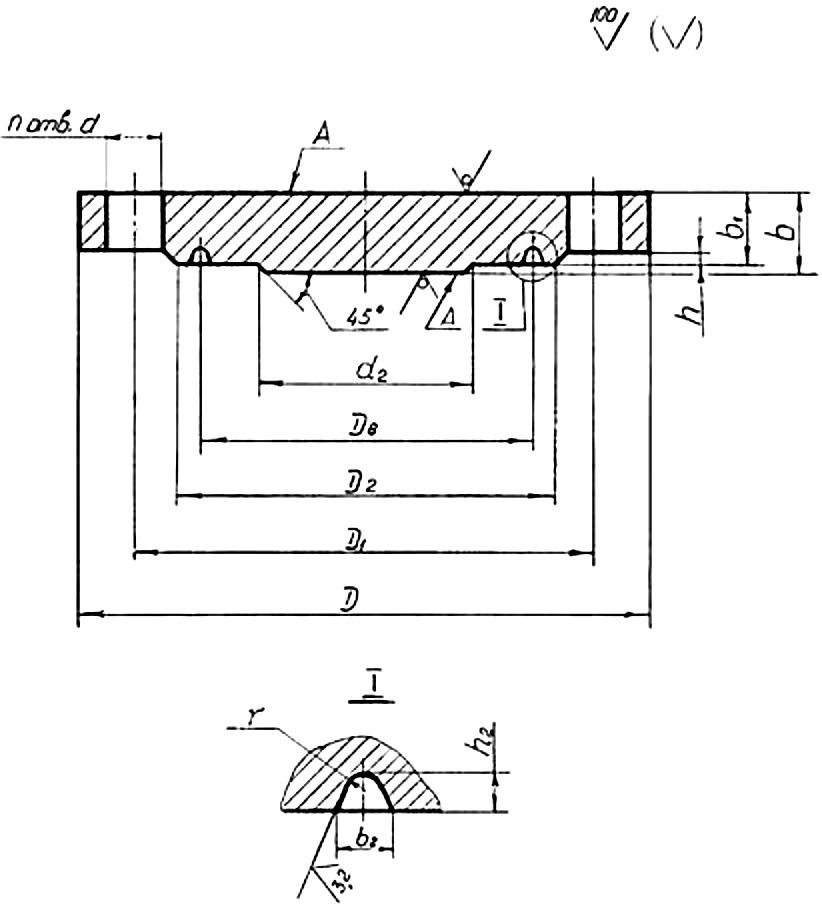

Заглушки под прокладку овального сечения
Таблицы 18…20 альбома для высоких давлений 6,3; 10 и 16 МПа.
Таблица 18 АТК 24.200.02-90, исполнение 4, Ру 6,3 МПа (63 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 50 | 175 | 135 | 26 | 3,8 | 990 ₽ |
| 65 | 200 | 160 | 26 | 4,9 | 1 280 ₽ |
| 80 | 210 | 170 | 30 | 6,4 | 1 670 ₽ |
| 100 | 250 | 200 | 30 | 9,3 | 2 420 ₽ |
| 125 | 295 | 240 | 32 | 14,0 | 3 640 ₽ |
| 150 | 340 | 280 | 36 | 21,5 | 5 590 ₽ |
| 200 | 405 | 345 | 40 | 34,2 | 8 900 ₽ |
| 250 | 470 | 400 | 45 | 51,6 | 13 420 ₽ |
| 300 | 530 | 460 | 45 | 65,3 | 16 980 ₽ |
| 350 | 595 | 525 | 50 | 94,3 | 24 520 ₽ |
| 400 | 670 | 585 | 55 | 132,4 | 34 430 ₽ |
| 450 | 730 | 650 | 60 | 172,3 | 44 800 ₽ |
Таблица 19 АТК 24.200.02-90, исполнение 4, Ру 10,0 МПа (100 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 50 | 195 | 145 | 30 | 5,5 | 1 430 ₽ |
| 65 | 220 | 170 | 36 | 8,5 | 2 210 ₽ |
| 80 | 230 | 180 | 36 | 9,4 | 2 450 ₽ |
| 100 | 265 | 210 | 36 | 12,5 | 3 250 ₽ |
| 125 | 310 | 250 | 40 | 19,6 | 5 100 ₽ |
| 150 | 350 | 290 | 45 | 28,1 | 7 310 ₽ |
| 200 | 430 | 360 | 50 | 47,8 | 12 430 ₽ |
| 250 | 500 | 430 | 55 | 73,7 | 19 170 ₽ |
| 300 | 585 | 500 | 60 | 106,4 | 27 670 ₽ |
| 350 | 655 | 560 | 70 | 156,1 | 40 590 ₽ |
| 400 | 715 | 620 | 75 | 204,6 | 53 200 ₽ |
Таблица 20 АТК 24.200.02-90, исполнение 4, Ру 16,0 МПа (160 кгс/см²).
| Dу, мм | D, мм | D1, мм | Толщина b, мм | Масса, кг | Цена от |
|---|---|---|---|---|---|
| 15 | 105 | 75 | 26 | 1,4 | 450 ₽ |
| 20 | 125 | 90 | 28 | 2,2 | 580 ₽ |
| 25 | 135 | 100 | 30 | 2,8 | 730 ₽ |
| 32 | 150 | 110 | 30 | 3,4 | 890 ₽ |
| 40 | 165 | 125 | 30 | 4,0 | 1 040 ₽ |
| 50 | 195 | 145 | 36 | 6,9 | 1 800 ₽ |
| 65 | 220 | 170 | 40 | 9,6 | 2 500 ₽ |
| 80 | 230 | 180 | 40 | 10,6 | 2 760 ₽ |
| 100 | 265 | 210 | 40 | 14,1 | 3 670 ₽ |
| 125 | 310 | 250 | 45 | 22,3 | 5 800 ₽ |
| 150 | 350 | 290 | 55 | 34,7 | 9 030 ₽ |
| 200 | 430 | 360 | 60 | 58,0 | 15 080 ₽ |
| 250 | 500 | 430 | 70 | 95,3 | 24 780 ₽ |
| 300 | 585 | 500 | 80 | 143,2 | 37 240 ₽ |
| 350 | 700 | 590 | 95 | 249,0 | 64 740 ₽ |
| 400 | 770 | 660 | 100 | 316,9 | 82 400 ₽ |
Калькулятор заглушек
Выберите исполнение, давление и проход: покажем обозначение, размеры, массу и ориентир цены партии. Замены давлений по п. 1.2 альбома калькулятор учитывает сам.
| Заказано | Принимается по альбому | Основание |
|---|---|---|
| Ру 1,0; 1,6; 2,5 МПа, Dу 10…50 мм | Ру 4,0 МПа | п. 1.2 |
| Ру 1,0 МПа, Dу 65…150 мм | Ру 1,6 МПа | п. 1.2 |
| Ру 2,5 МПа, Dу 65…150 мм | Ру 4,0 МПа | п. 1.2 |
| Ру 6,3 и 10,0 МПа, Dу 15…40 мм | Ру 16,0 МПа | п. 1.2 |
Технические требования альбома
Ключевые требования раздела 2 АТК 24.200.02-90, которые учитываем при изготовлении.
- Присоединительные размеры заглушек соответствуют фланцам по ГОСТ 12815 (сейчас фланцы выпускают по ГОСТ 33259-2015, присоединительные размеры совпадают)
- Материал по условиям эксплуатации из листового и полосового проката или поковок; прибавка на коррозию в расчёте альбома 2 мм
- Предельные отклонения: D3 по H12, d по H15, b1 по js15, D4 по h12, D8 ±0,15 мм
- Позиционный допуск осей отверстий от 1,0 мм для отверстий 11 мм до 4,0 мм для отверстий 52 и 56 мм
- Допускается сварная заглушка при полном проваре и 100% контроле швов
- На боковой поверхности маркировка условного обозначения, например «2-80-1,6-16ГС-6 АТК 24.200.02-90»
Альбом утверждён Минтяжмашем СССР и введён с 01.01.1991 взамен ОСТ 26-11-07-85; по нему продолжают заказывать заглушки в проектах. Изготавливаем по альбому или по чертежам заказчика.
Как изготавливаем заглушки
Своя резка и токарная обработка, партии от одной штуки.
- Вырезаем заготовку на станке лазерной или плазменной резки из листа нужной толщины
- Обтачиваем уплотнительную поверхность (выступ, шип, впадину или канавку под овальную прокладку) на токарном станке
- Сверлим отверстия под шпильки с позиционным допуском по альбому
- Маркируем условное обозначение на боковой поверхности
- Сталь 20, 09Г2С, 16ГС, нержавеющая 12Х18Н10Т и другие марки по проекту
- Сертификат на металл и документ о качестве на партию
- Гидравлические испытания по альбому проводят совместно с оборудованием на объекте заказчика
- Комплектуем заглушки с фланцами, прокладками и крепежом по спецификации
Частые вопросы о заглушках АТК 24.200.02-90
Как расшифровать обозначение заглушки?
Например, «Заглушка 2-80-1,6-16ГС-6 АТК 24.200.02-90»: исполнение 2 (с выступом), Dу 80 мм, Ру 1,6 МПа, сталь 16ГС категории 6. Для квадратной заглушки добавляют слово «квадратная».
Чем отличаются исполнения 1 и 2?
Исполнение 1 имеет соединительный выступ и применяется до Ру 4,0 МПа, исполнение 2 с выступом под фланец с впадиной применяется до Ру 6,3 МПа.
Почему заглушку Dу 50 на 1,6 МПа делают как на 4,0 МПа?
По п. 1.2 альбома заглушки Dу 10…50 мм на Ру 1,0; 1,6 и 2,5 МПа принимают на Ру 4,0 МПа, поэтому их размеры и масса берутся из таблиц на 4,0 МПа.
Из какой стали делаете заглушки?
Из стали 20, 09Г2С, 16ГС и нержавеющей 12Х18Н10Т; марку и категорию стали принимаем по проекту.
Можно ли сварную заглушку?
Альбом допускает сварные заглушки при полном проваре и 100% контроле сварных швов; обычно заглушку делаем из цельного листа.
Сколько стоит заглушка фланцевая?
От 450 ₽ за шт. за базовое исполнение: заглушка исполнения 1 Dу 10…25 мм на Ру 0,6 МПа из стали 09Г2С без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.
Как заказать?
Пришлите спецификацию с обозначениями заглушек, количеством и маркой стали на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.
Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
© ООО «Компания Стальтех», 2026. Тексты, таблицы, расчёты и оформление страницы охраняются в соответствии с частью 4 Гражданского кодекса РФ. Копирование и использование материалов без письменного согласия ООО «Компания Стальтех» запрещено. Изображения с подписью «Визуализация» показывают пример исполнения и не являются фотографиями установленных изделий.
Пришлите спецификацию заглушек
Обозначения, количество, марку стали и адрес. Ответим коммерческим предложением с ценой и сроками.
Контакты
Производство c 8.00 - 22.00
