Главная / Опоры и детали трубопроводов / Грязевики ТС-565…ТС-569

Серия 5.903-13 вып. 5 · Тепловые сети · Санкт-Петербург

Грязевики ТС-565…ТС-569

Изготавливаем грязевики для водяных тепловых сетей по чертежам серии 5.903-13 выпуск 5: горизонтальные ТС-565 и ТС-566, вертикальные ТС-567 и ТС-568, грязевики тепловых пунктов ТС-569. Ду 40 до 1400 мм, Ру до 2,5 МПа.

Запросить цену Отправить заявку на почту +7 (812) 600-10-08

Ду 40…1400мм, 5 марок, 78 исполнений

Ру до 2,5МПа, по серии

по серииили чертежам проекта

Грязевик горизонтальный ТС-565 серии 5.903-13, сборочный чертёж

01 · Марки

Грязевики серии 5.903-13 вып. 5

Пять марок: горизонтальные, вертикальные и для тепловых пунктов. Нажмите на марку, чтобы открыть таблицу типоразмеров.

Горизонтальный

ТС-565

Ду 150 до 400 мм
Ру 1,0; 1,6; 2,5 МПа
масса 232 до 783 кг

Таблица типоразмеров →

Горизонтальный

ТС-566

Ду 500 до 1400 мм
Ру 1,0; 1,6; 2,5 МПа
масса 730 до 6708 кг

Таблица типоразмеров →

Вертикальный

ТС-567

Ду 200 до 300 мм
Ру 1,6; 2,5 МПа
масса 260 до 730 кг

Таблица типоразмеров →

Вертикальный

ТС-568

Ду 350 до 1000 мм
Ру 1,6; 2,5 МПа
масса 1042 до 3507 кг

Таблица типоразмеров →

Для тепловых пунктов

ТС-569

Ду 40 до 200 мм
Ру 1,0; 1,6; 2,5 МПа
масса 16,3 до 266,7 кг

Таблица типоразмеров →

02 · Подбор

Подберите грязевик

Выберите тип, давление и условный проход. Покажем обозначение по серии, размеры и массу.

Тип

Давление Ру

Условный проход

03 · Типоразмеры

Таблицы исполнений

Обозначения, присоединительные размеры и масса по сборочным чертежам серии.

ТС-565. Горизонтальный, Ду 150 до 400 мм

Обозначение	Ру, МПа	Ду	Dн	Dн1	L	H	Масса, кг
ТС-565.00.000	2,5	150	159	426	1400	585	339
ТС-565.00.000-01	2,5	200	219	426	1340	585	351
ТС-565.00.000-02	2,5	250	273	426	1400	625	365
ТС-565.00.000-03	2,5	300	325	478	1660	677	473
ТС-565.00.000-04	2,5	350	377	530	1750	729	613
ТС-565.00.000-05	2,5	400	426	630	2080	828	783
ТС-565.00.000-06	1,6	150	159	426	1300	583	265
ТС-565.00.000-07	1,6	200	219	426	1330	583	273
ТС-565.00.000-08	1,6	250	273	426	1390	623	284
ТС-565.00.000-09	1,6	300	325	478	1645	675	390
ТС-565.00.000-10	1,6	350	377	530	1750	728	480
ТС-565.00.000-11	1,6	400	426	630	2050	826	723
ТС-565.00.000-12	1,0	150	159	426	1300	583	232
ТС-565.00.000-13	1,0	200	219	426	1240	583	241
ТС-565.00.000-14	1,0	250	273	426	1300	623	253
ТС-565.00.000-15	1,0	300	325	478	1555	675	316
ТС-565.00.000-16	1,0	350	377	530	1740	728	377
ТС-565.00.000-17	1,0	400	426	630	2060	826	520

ТС-566. Горизонтальный, Ду 500 до 1400 мм

Обозначение	Ру, МПа	Ду	Dн1	L	Масса, кг
ТС-566.00.000	2,5	500	820	2870	1240
ТС-566.00.000-01	2,5	600	920	2980	1540
ТС-566.00.000-02	2,5	700	1020	3220	2057
ТС-566.00.000-03	2,5	800	1220	3780	2867
ТС-566.00.000-04	2,5	900	1220	3432	2913
ТС-566.00.000-05	2,5	1000	1420	4082	4268
ТС-566.00.000-06	2,5	1200	1620	4158	5246
ТС-566.00.000-07	2,5	1400	1820	4260	6708
ТС-566.00.000-08	1,6	500	820	2865	894
ТС-566.00.000-09	1,6	600	920	2982	1117
ТС-566.00.000-10	1,6	700	1020	3225	1428
ТС-566.00.000-11	1,6	800	1220	3798	2126
ТС-566.00.000-12	1,6	900	1220	3435	2043
ТС-566.00.000-13	1,6	1000	1420	4090	3125
ТС-566.00.000-14	1,6	1200	1620	4190	4266
ТС-566.00.000-15	1,6	1400	1820	4292	4958
ТС-566.00.000-16	1,0	500	820	2805	730
ТС-566.00.000-17	1,0	600	920	2902	863
ТС-566.00.000-18	1,0	700	1020	3120	1135
ТС-566.00.000-19	1,0	800	1220	3688	1710
ТС-566.00.000-20	1,0	900	1220	3330	1704
ТС-566.00.000-21	1,0	1000	1420	4000	2447
ТС-566.00.000-22	1,0	1200	1620	4110	3339
ТС-566.00.000-23	1,0	1400	1820	4210	3912

ТС-567. Вертикальный, Ду 200 до 300 мм

Обозначение	Ру, МПа	Ду	Dн	Dн1	L	H	Масса, кг
ТС-567.00.000	2,5	200	219	426	720	1071	310
ТС-567.00.000-01	2,5	250	273	530	840	1309	502
ТС-567.00.000-02	2,5	300	325	630	980	1437	730
ТС-567.00.000-03	1,6	200	219	426	720	1055	260
ТС-567.00.000-04	1,6	250	273	530	840	1291	421
ТС-567.00.000-05	1,6	300	325	630	980	1416	656

ТС-568. Вертикальный, Ду 350 до 1000 мм

Обозначение	Ру, МПа	Ду	Dн	Dн1	L	H	Масса, кг
ТС-568.00.000	2,5	350	377	820	1200	1960	1232
ТС-568.00.000-01	2,5	400	426	820	1200	2010	1257
ТС-568.00.000-02	2,5	500	530	920	1340	2110	1567
ТС-568.00.000-03	2,5	600	630	1020	1500	2270	1927
ТС-568.00.000-04	2,5	700	720	1220	1700	2460	2784
ТС-568.00.000-05	2,5	800	820	1220	1800	2560	2924
ТС-568.00.000-06	1,6	350	377	820	1200	1910	1042
ТС-568.00.000-07	1,6	400	426	820	1200	1960	1054
ТС-568.00.000-08	1,6	500	530	920	1340	2060	1107
ТС-568.00.000-09	1,6	600	630	1020	1500	2200	1627
ТС-568.00.000-10	1,6	700	720	1220	1700	2390	2256
ТС-568.00.000-11	1,6	800	820	1220	1800	2490	2384
ТС-568.00.000-12	1,6	900	920	1420	2000	2660	3346
ТС-568.00.000-13	1,6	1000	1020	1420	2000	2760	3507

ТС-569. Для тепловых пунктов, Ду 40 до 200 мм

Обозначение	Ру, МПа	Ду	Dн	L	H	Масса, кг
ТС-569.00.000	2,5	40	159	345	360	17,1
ТС-569.00.000-01	2,5	50	159	365	410	19,5
ТС-569.00.000-02	2,5	65	219	425	490	30,7
ТС-569.00.000-03	2,5	80	219	425	525	36,4
ТС-569.00.000-04	2,5	100	325	525	620	69,6
ТС-569.00.000-05	2,5	125	325	525	690	78,6
ТС-569.00.000-06	2,5	150	426	650	875	114,9
ТС-569.00.000-07	2,5	200	530	850	1120	201,9
ТС-569.00.000-08	1,6 и 1,0	40	159	345	360	16,3
ТС-569.00.000-09	1,6 и 1,0	50	159	365	410	19,4
ТС-569.00.000-10	1,6 и 1,0	65	219	425	490	29,4
ТС-569.00.000-11	1,6 и 1,0	80	219	425	525	33,5
ТС-569.00.000-12	1,6 и 1,0	100	325	525	620	62,2
ТС-569.00.000-13	1,6 и 1,0	125	325	525	690	70,4
ТС-569.00.000-14	1,6 и 1,0	150	426	650	875	118
ТС-569.00.000-15	1,6 и 1,0	200	530	850	1105	266,7

Размеры в мм, справочные, по таблицам исполнений сборочных чертежей серии 5.903-13 вып. 5. Dн1 и Dн у ТС-569: наружный диаметр корпуса.

04 · Листы серии

Сборочные чертежи

Копии сборочных чертежей ТС-565…ТС-569 из серии 5.903-13 вып. 5.

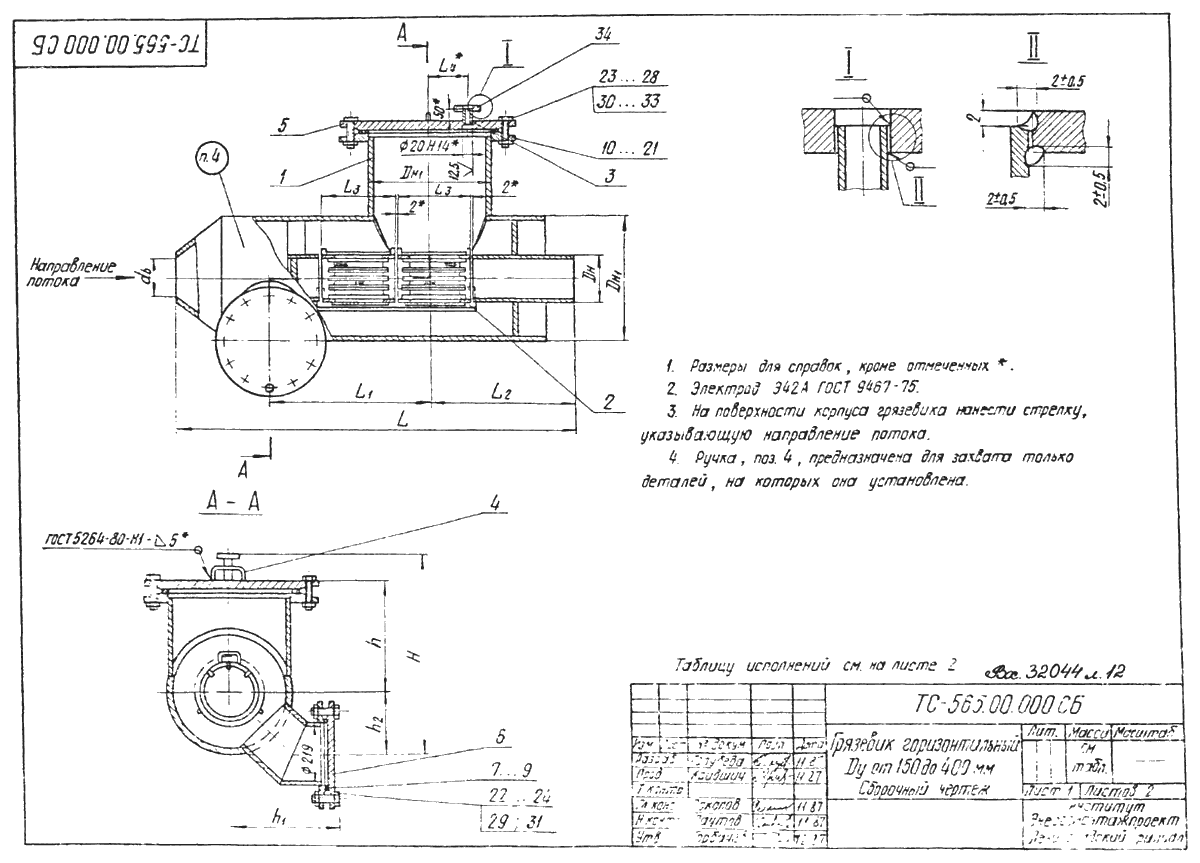

Копия листа серии 5.903-13 вып. 5: грязевик ТС-565, сборочный чертёж — ТС-565.00.000 СБ. Горизонтальный, Ду 150 до 400 мм

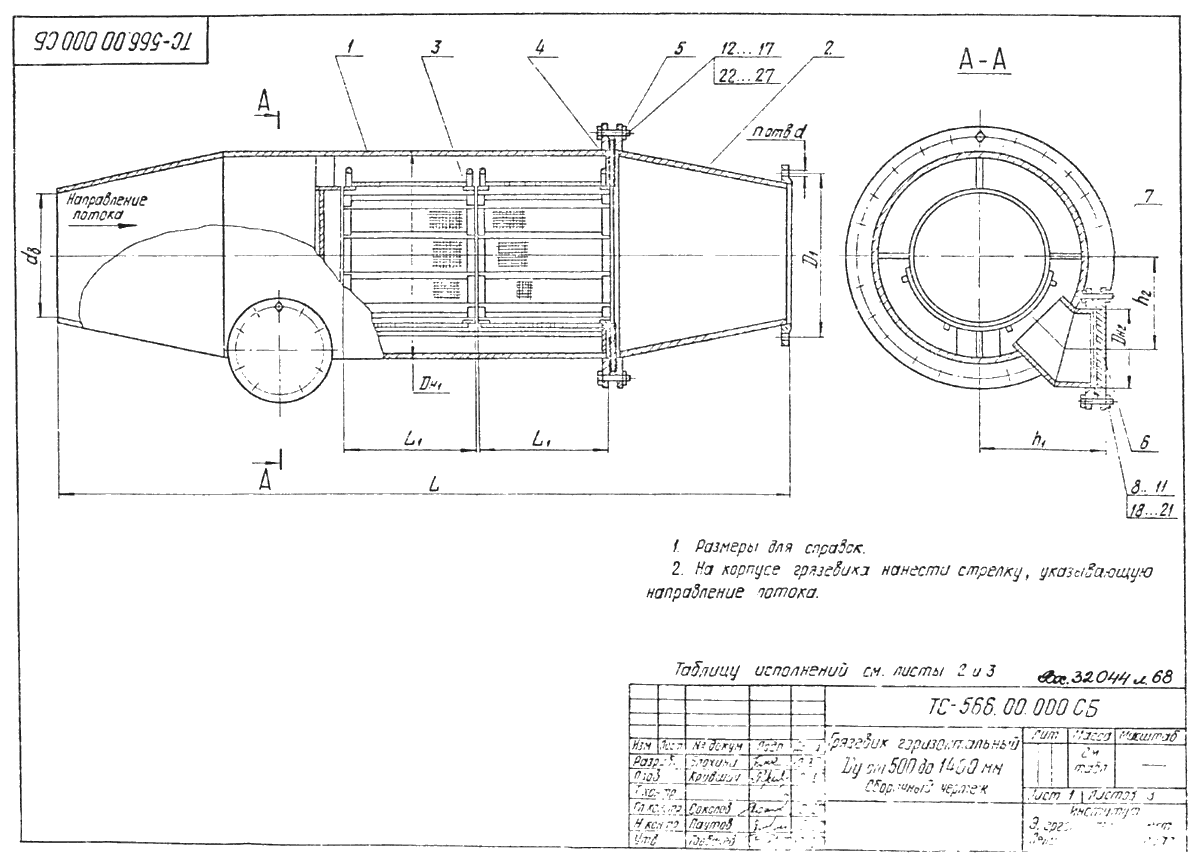

Копия листа серии 5.903-13 вып. 5: грязевик ТС-566, сборочный чертёж — ТС-566.00.000 СБ. Горизонтальный, Ду 500 до 1400 мм

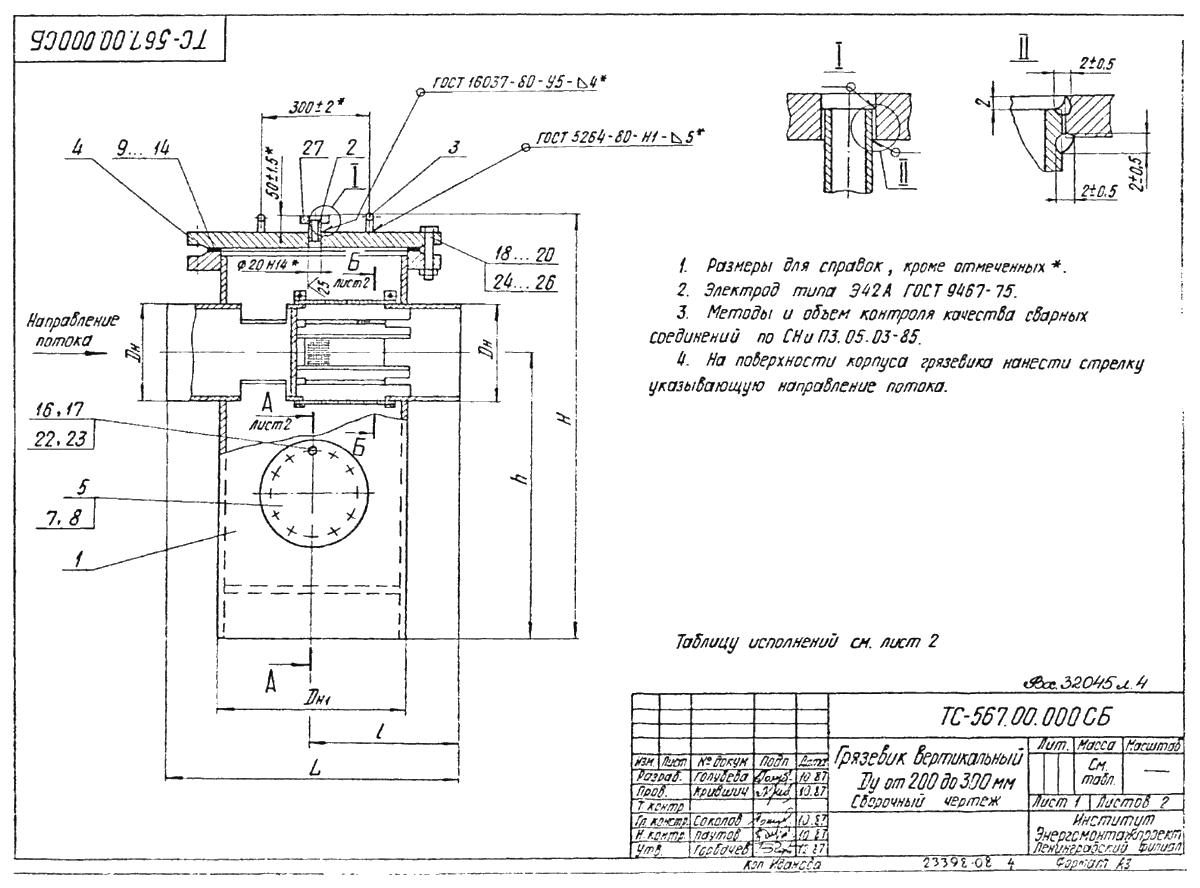

Копия листа серии 5.903-13 вып. 5: грязевик ТС-567, сборочный чертёж — ТС-567.00.000 СБ. Вертикальный, Ду 200 до 300 мм

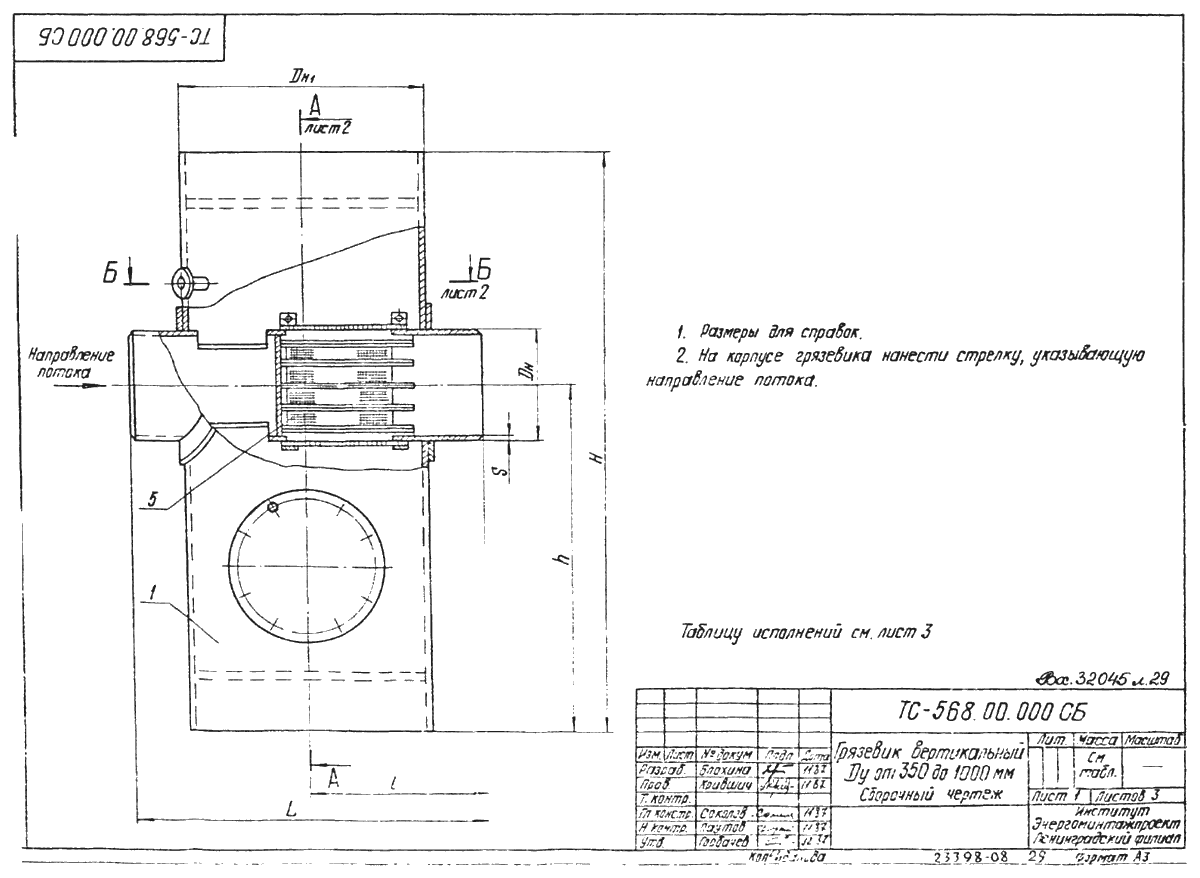

Копия листа серии 5.903-13 вып. 5: грязевик ТС-568, сборочный чертёж — ТС-568.00.000 СБ. Вертикальный, Ду 350 до 1000 мм

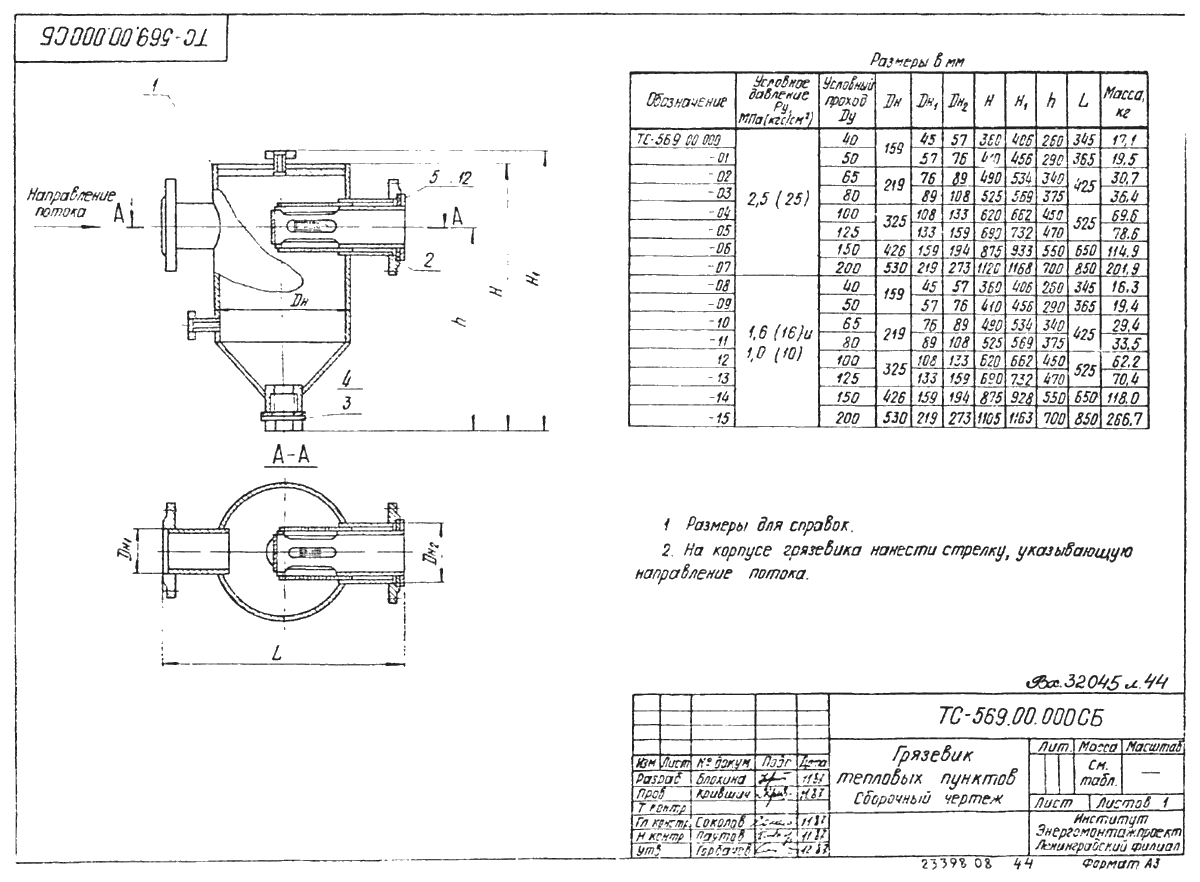

Копия листа серии 5.903-13 вып. 5: грязевик ТС-569, сборочный чертёж — ТС-569.00.000 СБ. Для тепловых пунктов, Ду 40 до 200 мм

Копии листов серии приведены справочно. Нажмите на лист, чтобы открыть его крупно.

05 · Технические данные

Назначение и исполнение

Основные параметры из технической части серии.

Назначение по серии

Фильтрация воды от крупных и средних взвешенных частиц в трубопроводах водяных тепловых сетей
Условный проход Ду 40 до 1400 мм
Условное давление до 2,5 МПа (25 кгс/см²)
Температура среды до 200 °C

Исполнение

Горизонтальные ТС-565, ТС-566
Вертикальные ТС-567, ТС-568
Для тепловых пунктов ТС-569
Сталь 20, ВСт3сп5 или низколегированные 17ГС, 17Г1С, 09Г2С для северных районов, марку принимаем по проекту

Серия 5.903-13 вып. 5 «Грязевики» разработана в 1988 году взамен серии 4.903-10 вып. 8. Параметры приведены по технической части серии справочно. Требования к материалам, контролю сварных соединений и испытаниям определяет проект.

06 · Порядок работы

Как заказать грязевики

Расчёт начинаем со спецификации или проекта.

Спецификация

Пришлите обозначения по серии или проект: марка, Ду, Ру, количество, марка стали.

Расчёт

Считаем металл, сроки и состав документов. Цену фиксируем в коммерческом предложении.

Изготовление

Режем металл, изготавливаем корпуса, свариваем, собираем фильтрующие сетки и крышки.

Отгрузка

Маркируем изделия и отгружаем с документами, согласованными в договоре.

Вопросы

Частые вопросы о грязевиках

Чем отличаются ТС-565 и ТС-566?

Оба горизонтальные. ТС-565 для Ду 150 до 400 мм, ТС-566 для Ду 500 до 1400 мм.

Что такое абонентский грязевик ТС-569?

В серии это грязевик для тепловых пунктов ТС-569, Ду 40 до 200 мм, с фланцевыми патрубками.

Есть ли вертикальные грязевики на 1,0 МПа?

В таблицах серии вертикальные ТС-567 и ТС-568 даны на Ру 1,6 и 2,5 МПа. Другие параметры изготавливаем по проекту.

Изготовите по своим чертежам?

Да, по чертежам проекта или с изменениями к серии, например с другими присоединительными размерами.

Какая марка стали?

По серии сталь 20 или ВСт3сп5, для северных районов низколегированные стали. Марку принимаем по проекту.

Какой срок изготовления?

Зависит от марки, количества и загрузки производства. Срок фиксируем в коммерческом предложении.

Стоимость и сроки считаем по вашим чертежам или спецификации и фиксируем в коммерческом предложении. Не является публичной офертой.
