Изготавливаем стальные плоские приварные фланцы типа 01 по ГОСТ 33259-2015 для трубопроводов, арматуры и оборудования: DN от 10 до 2400 мм, давление PN от 1 до 25 кгс/см² (до 2,5 МПа). Режем заготовки из листа, обтачиваем уплотнительную поверхность и сверлим отверстия на своём производстве в Санкт-Петербурге.

Цена от 150 ₽ за шт.Базовое исполнение: фланец DN 10 на PN 1 из стали 20 без покрытия. Точную цену по вашему проекту фиксируем в КП.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

DN 10…2400номинальный диаметр

PN 1…25кгс/см²

калькулятормасса и цена партии

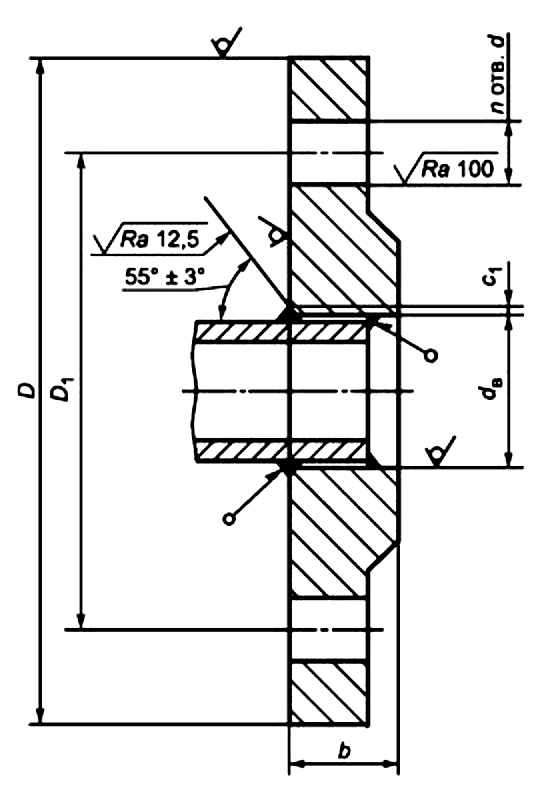

Фланец стальной плоский приварной тип 01, рисунок 4 ГОСТ 33259-2015 — Рисунок 4 ГОСТ 33259-2015: размеры фланца типа 01 и схема монтажа на трубе (копия чертежа)

01 · Размеры

Таблица размеров фланцев типа 01

Размеры по таблице 3 ГОСТ 33259-2015 (ряд 1): диаметр трубы dB, толщина b, наружный диаметр D, диаметр окружности отверстий D1, диаметр d и количество n отверстий, болты. Масса по таблице В.1, ориентир цены за штуку.

Таблица 3 ГОСТ 33259-2015, тип 01, ряд 1, PN 1 (0,1 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба dB, мм	Толщина b, мм	Наружный D, мм	Центры D1, мм	Отверстие, мм	Отверстий, шт.	Болты	Масса, кг	Цена от
10	15	10	75	50	11	4	М10	0,25	150 ₽
15	19	10	80	55	11	4	М10	0,29	150 ₽
20	26	12	90	65	11	4	М10	0,45	150 ₽
25	33	12	100	75	11	4	М10	0,55	150 ₽
32	39	12	120	90	14	4	М12	0,79	150 ₽
40	46	13	130	100	14	4	М12	0,95	180 ₽
50	59	13	140	110	14	4	М12	1,04	190 ₽
65	78	14	160	130	14	4	М12	1,39	260 ₽
80	91	14	185	150	18	4	М16	1,84	340 ₽
100	110 или 116	14	205	170	18	4	М16	2,14	390 ₽
125	135 или 142	16	235	200	18	8	М16	2,6	470 ₽
150	154 или 161 или 170	16	260	225	18	8	М16	3,62	660 ₽
200	222	18	315	280	18	8	М16	4,73	860 ₽
250	273	21	370	335	18	12	М16	6,95	1 260 ₽
300	325	22	435	395	22	12	М20	9,33	1 680 ₽
350	377	22	485	445	22	12	М20	10,45	1 890 ₽
400	426	22	535	495	22	16	М20	11,6	2 090 ₽
450	480	24	590	550	22	16	М20	14,6	2 630 ₽
500	530	24	640	600	22	16	М20	16	2 880 ₽
600	630	25	755	705	26	20	М24	21,4	3 860 ₽
700	720	26	860	810	26	24	М24	29,2	5 260 ₽
800	820	26	975	920	30	24	М27	36,6	6 590 ₽
900	920	28	1075	1020	30	24	М27	44,2	7 960 ₽
1000	1020	30	1175	1120	30	28	М27	52,6	9 470 ₽
1200	1220	30	1375	1320	30	32	М27	62,4	11 240 ₽
1400	1420	32	1575	1520	30	36	М27	77,6	13 970 ₽
1600	1620	32	1785	1730	30	40	М27	94,3	16 980 ₽
1800	1820	35	1985	1930	30	44	М27	117	21 060 ₽
2000	2020	35	2190	2130	30	48	М27	133	23 940 ₽
2200	2220	42	2405	2340	33	52	М30	190	34 200 ₽
2400	2420	47	2605	2540	33	56	М30	237	42 660 ₽

Таблица 3 ГОСТ 33259-2015, тип 01, ряд 1, PN 2,5 (0,25 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба dB, мм	Толщина b, мм	Наружный D, мм	Центры D1, мм	Отверстие, мм	Отверстий, шт.	Болты	Масса, кг	Цена от
10	15	10	75	50	11	4	М10	0,25	150 ₽
15	19	10	80	55	11	4	М10	0,29	150 ₽
20	26	12	90	65	11	4	М10	0,45	150 ₽
25	33	12	100	75	11	4	М10	0,55	150 ₽
32	39	12	120	90	14	4	М12	0,79	150 ₽
40	46	13	130	100	14	4	М12	0,95	180 ₽
50	59	13	140	110	14	4	М12	1,04	190 ₽
65	78	14	160	130	14	4	М12	1,39	260 ₽
80	91	14	185	150	18	4	М16	1,84	340 ₽
100	110 или 116	14	205	170	18	4	М16	2,14	390 ₽
125	135 или 142	16	235	200	18	8	М16	2,6	470 ₽
150	154 или 161 или 170	16	260	225	18	8	М16	3,62	660 ₽
200	222	18	315	280	18	8	М16	4,73	860 ₽
250	273	21	370	335	18	12	М16	6,95	1 260 ₽
300	325	22	435	395	22	12	М20	9,33	1 680 ₽
350	377	22	485	445	22	12	М20	10,45	1 890 ₽
400	426	22	535	495	22	16	М20	11,6	2 090 ₽
450	480	24	590	550	22	16	М20	14,6	2 630 ₽
500	530	24	640	600	22	16	М20	16	2 880 ₽
600	630	25	755	705	26	20	М24	21,4	3 860 ₽
700	720	26	860	810	26	24	М24	29,2	5 260 ₽
800	820	26	975	920	30	24	М27	36,6	6 590 ₽
900	920	28	1075	1020	30	24	М27	44,2	7 960 ₽
1000	1020	30	1175	1120	30	28	М27	52,6	9 470 ₽
1200	1220	30	1375	1320	30	32	М27	62,4	11 240 ₽
1400	1420	32	1575	1520	30	36	М27	77,6	13 970 ₽
1600	1620	32	1785	1730	30	40	М27	94,3	16 980 ₽
1800	1820	35	1985	1930	30	44	М27	117	21 060 ₽
2000	2020	35	2190	2130	30	48	М27	133	23 940 ₽
2200	2220	42	2405	2340	33	52	М30	190	34 200 ₽
2400	2420	47	2605	2540	33	56	М30	237	42 660 ₽

Таблица 3 ГОСТ 33259-2015, тип 01, ряд 1, PN 6 (0,6 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба dB, мм	Толщина b, мм	Наружный D, мм	Центры D1, мм	Отверстие, мм	Отверстий, шт.	Болты	Масса, кг	Цена от
10	15	12	75	50	11	4	М10	0,31	150 ₽
15	19	12	80	55	11	4	М10	0,33	150 ₽
20	26	14	90	65	11	4	М10	0,53	150 ₽
25	33	14	100	75	11	4	М10	0,64	150 ₽
32	39	15	120	90	14	4	М12	1,02	190 ₽
40	46	16	130	100	14	4	М12	1,21	220 ₽
50	59	16	140	110	14	4	М12	1,33	240 ₽
65	78	16	160	130	14	4	М12	1,63	300 ₽
80	91	18	185	150	18	4	М16	2,44	440 ₽
100	110 или 116	18	205	170	18	4	М16	2,85	520 ₽
125	135 или 142	20	235	200	18	8	М16	3,88	700 ₽
150	154 или 161 или 170	20	260	225	18	8	М16	4,65	840 ₽
200	222	22	315	280	18	8	М16	5,9	1 070 ₽
250	273	23	370	335	18	12	М16	7,7	1 390 ₽
300	325	24	435	395	22	12	М20	10,3	1 860 ₽
350	377	26	485	445	22	12	М20	12,6	2 270 ₽
400	426	28	535	495	22	16	М20	15,2	2 740 ₽
450	480	28	590	550	22	16	М20	17,3	3 120 ₽
500	530	29	640	600	22	16	М20	19,7	3 550 ₽
600	630	30	755	705	26	20	М24	26,2	4 720 ₽
700	720	32	860	810	26	24	М24	36,7	6 610 ₽
800	820	32	975	920	30	24	М27	46,1	8 300 ₽
900	920	34	1075	1020	30	24	М27	55,1	9 920 ₽
1000	1020	36	1175	1120	30	28	М27	64,4	11 600 ₽
1200	1220	39	1400	1340	33	32	М30	99	17 820 ₽
1400	1420	48	1620	1560	33	36	М30	161,5	29 070 ₽
1600	1620	53	1820	1760	33	40	М30	203	36 540 ₽

Таблица 3 ГОСТ 33259-2015, тип 01, ряд 1, PN 10 (1 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба dB, мм	Толщина b, мм	Наружный D, мм	Центры D1, мм	Отверстие, мм	Отверстий, шт.	Болты	Масса, кг	Цена от
10	15	12	90	60	14	4	М12	0,46	150 ₽
15	19	12	95	65	14	4	М12	0,51	150 ₽
20	26	14	105	75	14	4	М12	0,75	150 ₽
25	33	14	115	85	14	4	М12	0,89	170 ₽
32	39	16	135	100	18	4	М16	1,4	260 ₽
40	46	18	145	110	18	4	М16	1,72	310 ₽
50	59	18	160	125	18	4	М16	2,06	380 ₽
65	78	20	180	145	18	4	М16	2,8	510 ₽
80	91	20	195	160	18	4	М16	3,19	580 ₽
100	110 или 116	22	215	180	18	8	М16	3,96	720 ₽
125	135 или 142	24	245	210	18	8	М16	5,4	980 ₽
150	154 или 161 или 170	24	280	240	22	8	М20	6,97	1 260 ₽
200	222	24	335	295	22	8	М20	8,05	1 450 ₽
250	273	26	390	350	22	12	М20	10,7	1 930 ₽
300	325	28	440	400	22	12	М20	12,9	2 330 ₽
350	377	28	500	460	22	16	М20	15,9	2 870 ₽
400	426	30	565	515	26	16	М24	21,6	3 890 ₽
450	480	30	615	565	26	20	М24	22,8	4 110 ₽
500	530	32	670	620	26	20	М24	28	5 040 ₽
600	630	36	780	725	30	20	М27	39,4	7 100 ₽
700	720	39	895	840	30	24	М27	59,5	10 710 ₽
800	820	42	1010	950	33	24	М30	79,2	14 260 ₽
900	920	45	1110	1050	33	28	М30	94,1	16 940 ₽
1000	1020	48	1220	1160	33	28	М30	118,4	21 320 ₽
1200	1220	56	1455	1380	39	32	М36	197,4	35 540 ₽
1400	1420	65	1675	1590	45	36	М42	279	50 220 ₽
1600	1620	75	1915	1820	52	40	М48	423	76 140 ₽

Таблица 3 ГОСТ 33259-2015, тип 01, ряд 1, PN 16 (1,6 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба dB, мм	Толщина b, мм	Наружный D, мм	Центры D1, мм	Отверстие, мм	Отверстий, шт.	Болты	Масса, кг	Цена от
10	15	14	90	60	14	4	М12	0,54	150 ₽
15	19	14	95	65	14	4	М12	0,61	150 ₽
20	26	16	105	75	14	4	М12	0,86	160 ₽
25	33	18	115	85	14	4	М12	1,17	220 ₽
32	39	18	135	100	18	4	М16	1,58	290 ₽
40	46	20	145	110	18	4	М16	1,96	360 ₽
50	59	22	160	125	18	4	М16	2,58	470 ₽
65	78	24	180	145	18	4	М16	3,42	620 ₽
80	91	24	195	160	18	4	М16	3,71	670 ₽
100	110 или 116	26	215	180	18	8	М16	4,73	860 ₽
125	135 или 142	28	245	210	18	8	М16	6,38	1 150 ₽
150	154 или 161 или 170	28	280	240	22	8	М20	8,2	1 480 ₽
200	222	30	335	295	22	12	М20	10,2	1 840 ₽
250	273	31	405	355	26	12	М24	14,5	2 610 ₽
300	325	32	460	410	26	12	М24	17,8	3 210 ₽
350	377	34	520	470	26	16	М24	22,9	4 130 ₽
400	426	38	580	525	30	16	М27	31	5 580 ₽
450	480	42	640	585	30	20	М27	39,6	7 130 ₽
500	530	48	710	650	33	20	М30	57	10 260 ₽
600	630	50	840	770	39	20	М36	80	14 400 ₽
700	720	52	910	840	39	24	М36	84,2	15 160 ₽
800	820	54	1020	950	39	24	М36	104,4	18 800 ₽
900	920	59	1120	1050	39	28	М36	129	23 220 ₽
1000	1020	63	1255	1170	45	28	М42	179,4	32 300 ₽
1200	1220	76	1485	1390	52	32	М48	298	53 640 ₽

Таблица 3 ГОСТ 33259-2015, тип 01, ряд 1, PN 25 (2,5 МПа). Масса по таблице В.1 приложения В; цена за штуку из стали 20.

DN	Труба dB, мм	Толщина b, мм	Наружный D, мм	Центры D1, мм	Отверстие, мм	Отверстий, шт.	Болты	Масса, кг	Цена от
10	15	16	90	60	14	4	М12	0,64	150 ₽
15	19	16	95	65	14	4	М12	0,71	150 ₽
20	26	18	105	75	14	4	М12	0,98	180 ₽
25	33	18	115	85	14	4	М12	1,17	220 ₽
32	39	20	135	100	18	4	М16	1,77	320 ₽
40	46	22	145	110	18	4	М16	2,18	400 ₽
50	59	24	160	125	18	4	М16	2,8	510 ₽
65	78	24	180	145	18	8	М16	3,22	580 ₽
80	91	26	195	160	18	8	М16	4,06	740 ₽
100	110 или 116	28	230	190	22	8	М20	5,92	1 070 ₽
125	135 или 142	30	270	220	26	8	М24	8,26	1 490 ₽
150	154 или 161 или 170	30	300	250	26	8	М24	10,5	1 890 ₽
200	222	32	360	310	26	12	М24	13,3	2 400 ₽
250	273	34	425	370	30	12	М27	18,9	3 410 ₽
300	325	36	485	430	30	16	М27	24	4 320 ₽
350	377	42	550	490	33	16	М30	34,6	6 230 ₽
400	426	44	610	550	33	16	М30	44,6	8 030 ₽
450	480	48	660	600	33	20	М30	51,8	9 330 ₽
500	530	52	730	660	39	20	М36	67,3	12 120 ₽
600	630	54	840	770	39	20	М36	90,9	16 370 ₽
700	720	60	960	875	45	24	М42	127	22 860 ₽
800	820	68	1075	990	45	24	М42	181,4	32 660 ₽

DN 1800 и 2000 на PN 6 стандарт предусматривает только по ряду 2, их размеры показывает калькулятор. Знак «≈» означает массу, рассчитанную по размерам, где в таблице В.1 значения нет.

02 · Расчёт

Калькулятор фланцев ГОСТ 33259 тип 01

Выберите давление, DN, ряд и исполнение: покажем обозначение, присоединительные размеры, болты, массу и ориентир цены партии.

Давление PNНоминальный диаметр DNРяд размеровУплотнительная поверхностьСтальКоличество, шт.

Фланец плоский приварной тип 01

Есть спецификация с фланцами и деталями трубопроводов?Запросить цену +7 (812) 600-10-08

03 · Исполнения

Уплотнительные поверхности

Исполнение выбирают под ответный фланец и прокладку. Для типа 01 на PN 1…6 допускается исполнение A, на все давления исполнения B, C, D, E, F, L и M.

Исполнение	Уплотнительная поверхность	Ответный фланец	Применение для типа 01
A	плоскость	исполнение A	только PN 1; 2,5 и 6
B	соединительный выступ	исполнение B	все PN, самое массовое исполнение
E	выступ	исполнение F (впадина)	все PN
F	впадина	исполнение E (выступ)	все PN
C, L	шип (L под фторопластовую прокладку)	исполнения D, M (паз)	все PN
D, M	паз (M под фторопластовую прокладку)	исполнения C, L (шип)	все PN

Исполнения уплотнительных поверхностей фланцев, рисунок 2 ГОСТ 33259-2015 — Рисунок 2 ГОСТ 33259-2015: исполнения уплотнительных поверхностей A…F (копия чертежа)

04 · Обозначение

Как записать фланец в заказе

Пример из ГОСТ 33259-2015 для плоского приварного фланца DN 150 на PN 10, ряд 1, исполнение B, из стали 20 по IV группе контроля с трубой dB 161 мм:

Фланец 150-10-01-1-B-Ст 20-IV-dB 161 ГОСТ 33259

150: номинальный диаметр DN
10: номинальное давление PN, кгс/см²
01: тип фланца (плоский приварной)
1: ряд размеров
B: исполнение уплотнительной поверхности
Ст 20: марка стали
IV: группа контроля
dB 161: диаметр трубы, когда для DN в ряду несколько значений

05 · Материалы

Стали и температура применения

Тип 01 изготавливаем из листа; марку стали выбирают по температуре и среде.

Сталь	Прокат	Температура среды, °С
Ст3сп не ниже 2-й категории	лист по ГОСТ 14637	от минус 20 до 300
20	лист по ГОСТ 1577	от минус 20 до 475
09Г2С	лист по ГОСТ 19281 или ГОСТ 5520	от минус 70 до 475 в зависимости от категории
12Х18Н10Т	лист по ГОСТ 7350	от минус 270 до 610

По таблице материалов ГОСТ 33259-2015. Категорию листа 09Г2С выбираем по минимальной температуре стенки из проекта.

06 · Типы

Типы фланцев по ГОСТ 33259-2015

Стандарт объединяет плоские, свободные и воротниковые фланцы. Тип 01 самый массовый для трубопроводов низкого и среднего давления.

Типы фланцев 01, 02, 03, 04, 11, 21, рисунок 1 ГОСТ 33259-2015 — Рисунок 1 ГОСТ 33259-2015: типы фланцев (копия чертежа)

07 · Требования

Технические требования

Ключевые требования ГОСТ 33259-2015, которые учитываем при изготовлении фланцев типа 01.

Плоские фланцы типов 01…04 допускается изготавливать из листового проката, а также сварными из частей при полном проваре швов и 100% контроле радиальных швов радиографией или УЗК
Ряд 1 по таблице 3 основной; ряд 2 соответствует ISO 7005-1:2011
Для DN 100, 125 и 150 в ряду 1 несколько диаметров трубы dB, его указывают в обозначении
Размер с1 (катет шва) уточняют по технологии сварки и размеру трубы
Маркируем фланцы и оформляем документ о качестве по требованиям стандарта

ГОСТ 33259-2015 межгосударственный стандарт, введён в действие в РФ с 01.04.2016 взамен ГОСТ 12815…12822-80 в части фланцев; на дату публикации действует. Изготавливаем по ГОСТ или по чертежам заказчика.

08 · Изготовление

Как изготавливаем фланцы

Своя резка, токарная обработка и сверление, партии от одной штуки.

Вырезаем заготовку из листа на станке лазерной или плазменной резки
Растачиваем отверстие под трубу и обтачиваем уплотнительную поверхность нужного исполнения на токарном станке
Сверлим отверстия под болты по кондуктору или на станке с ЧПУ
Маркируем фланцы по требованиям ГОСТ

Сталь 20, Ст3сп, 09Г2С, нержавеющая 12Х18Н10Т и другие марки по проекту
Сертификат на металл и документ о качестве на партию
Партии от одной штуки, нестандартные DN и толщины по чертежу
Комплектуем фланцы с заглушками, прокладками, крепежом и опорами трубопроводов по спецификации

09 · Вопросы

Частые вопросы о фланцах ГОСТ 33259-2015 тип 01

Чем ряд 1 отличается от ряда 2?

Ряд 1 основной для трубопроводов из труб по российским стандартам. Ряд 2 соответствует ISO 7005-1:2011 и применяется под трубы и арматуру зарубежного сортамента; у него другие диаметры трубы dB и толщины фланца.

Какое исполнение заказать, B или A?

Исполнение B с соединительным выступом подходит для всех давлений и чаще всего указывается в проектах. Исполнение A (плоскость) для типа 01 допускается только на PN 1; 2,5 и 6.

Чем заменили ГОСТ 12820-80?

Плоские приварные фланцы по ГОСТ 12820-80 сейчас заказывают как фланцы типа 01 по ГОСТ 33259-2015. Присоединительные размеры по ряду 1 в основном совпадают, сверяем их по таблице 3; обозначение записывается по новому стандарту.

На какое давление можно ставить плоский приварной фланец?

Тип 01 по ГОСТ 33259-2015 выпускают на PN от 1 до 25 кгс/см²; для более высоких давлений применяют воротниковые фланцы типа 11.

Из какой стали делаете фланцы?

Из стали 20, Ст3сп, 09Г2С и нержавеющей 12Х18Н10Т из листового проката; марку стали принимаем по проекту и температуре среды.

Сколько стоит фланец ГОСТ 33259-2015 тип 01?

От 150 ₽ за шт. за базовое исполнение: фланец DN 10 на PN 1 из стали 20 без покрытия. Итоговая цена зависит от размеров, материала, покрытия, количества и монтажа; точную стоимость фиксируем в коммерческом предложении.

Как заказать?

Пришлите спецификацию с обозначениями фланцев, количеством и маркой стали на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены «от» указаны для базового исполнения и типового размера. Итоговую стоимость считаем по вашему проекту, количеству, материалу, покрытию и объёму монтажа. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой (ст. 437 ГК РФ). Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.

© ООО «Компания Стальтех», 2026. Тексты, таблицы, расчёты и оформление страницы охраняются в соответствии с частью 4 Гражданского кодекса РФ. Копирование и использование материалов без письменного согласия ООО «Компания Стальтех» запрещено. Изображения с подписью «Визуализация» показывают пример исполнения и не являются фотографиями установленных изделий.

Расчёт стоимости

Пришлите спецификацию фланцев

Обозначения, количество, марку стали и адрес. Ответим коммерческим предложением с ценой и сроками.

Запросить цену
info@stalteh.com

+7 (812) 600-10-08 · пр. Большевиков, 54

Фланцы ГОСТ 33259 тип 01Запросить цену +7 (812) 600-10-08
