Изготавливаем стальные сальниковые компенсаторы для тепловых сетей по серии 5.903-13 выпуск 4: односторонние ТС-579 Ду 100…1400 и двухсторонние ТС-580 Ду 100…800 на Ру 1,6 и 2,5 МПа. Ниже таблицы исполнений, чертёж серии и подбор по тепловому удлинению участка.

Запросить цену Отправить спецификацию на почту +7 (812) 600-10-08

100…1400Ду односторонних ТС-579, мм

500 ммнаибольший ход ТС-579

2,5 МПаРу до, исполнения 1,6 и 2,5

Сальниковый компенсатор ТС-579, чертёж серии 5.903-13

01 · Конструкция

Сальниковый компенсатор по серии 5.903-13

Патрубок перемещается в корпусе при тепловом удлинении трубопровода, сальниковую набивку поджимает грундбукса на шпильках. Компенсаторы предназначены для водяных и паровых тепловых сетей с температурой воды до 200 °С и пара до 300 °С.

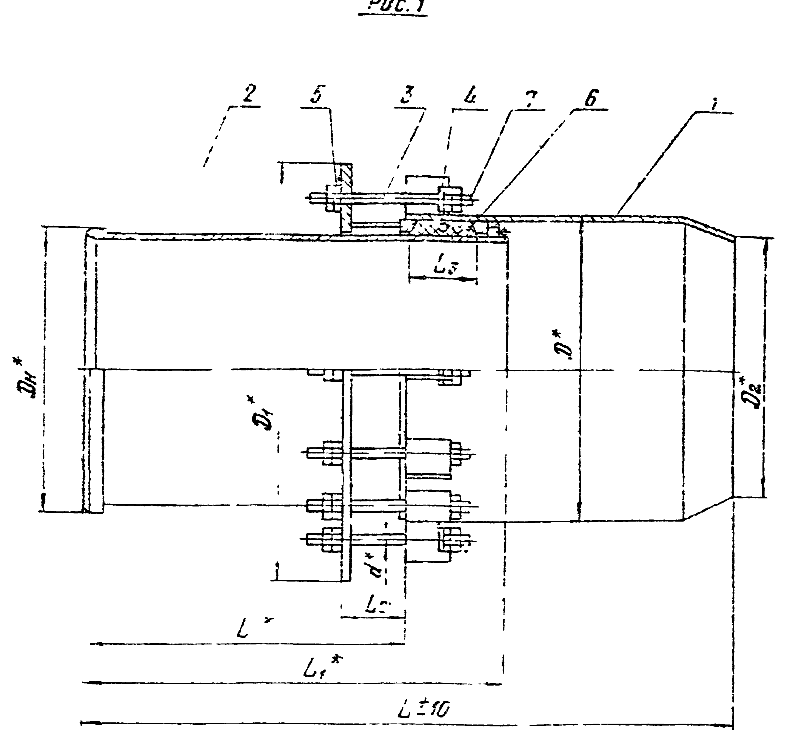

Компенсатор сальниковый односторонний ТС-579, сборочный чертёж, рис. 1

Серия 5.903-13 вып. 4, ТС-579.00.000 СБ, рис. 1: 1 корпус, 2 патрубок, 3 грундбукса, 4 шпилька, 5 фланец-упор, 6 набивка, 7 кольцо. Приведено справочно.

Техническая характеристика

Условное давление Ру	Ду, мм	Рраб при 200 °С	при 250 °С	при 300 °С
до 1,6 МПа (16 кгс/см²)	100…1400	1,6 МПа	1,4 МПа	1,25 МПа
2,5 МПа (25 кгс/см²)	100…1400	2,5 МПа	2,2 МПа	2,0 МПа

Выпуск разработан в двух вариантах: без самоуплотняющего и с самоуплотняющим устройством (рис. 1 и рис. 2 в таблицах)
Углеродистая сталь по чертежу для районов с расчётной температурой не ниже минус 40 °С; для более холодных районов серия даёт стали 17ГС, 17Г1С, 17Г1СУ, 09Г2С
Толщины стенок корпуса и патрубков рассчитаны на внутреннее давление по ОСТ 108.031.08-85
Монтаж при температуре воздуха не ниже минус 20 °С (п. 5.5 записки)

02 · Подбор

Подбор компенсатора по удлинению участка

Выберите тип, давление и Ду, укажите длину участка между неподвижными опорами и разность температур: покажем удлинение, исполнение по серии, число компенсаторов, массу и силу трения для расчёта неподвижных опор.

Тип Ру, МПа Ду, мм Исполнение Длина участка между неподвижными опорами, м Расчётная разность температур, °С

Компенсатор по серии 5.903-13 вып. 4

Нужны компенсаторы по спецификации?Запросить цену +7 (812) 600-10-08

03 · Таблицы

Исполнения ТС-579 и ТС-580

По сборочным чертежам ТС-579.00.000 СБ и ТС-580.00.000 СБ, листы 3 и 4. Размеры и массы справочные; «уточняется»: значение в копии чертежа читается неоднозначно, сверяем при расчёте заказа.

Ду, мм	Ру, МПа	Обозначение рис. 1 / рис. 2	Компенсирующая способность Δ, мм	L, мм	Масса рис. 1 / рис. 2, кг	Сила трения, кН
100	2,5	ТС-579.00.000 / ТС-579.00.000-45	240	850	25 / 57	14
125	2,5	ТС-579.00.000-01 / ТС-579.00.000-46	240	880	30 / 64	17
150	2,5	ТС-579.00.000-02 / ТС-579.00.000-47	240	950	54 / 117	40
200	2,5	ТС-579.00.000-03 / ТС-579.00.000-48	190	1040	99 / 187	58
200	2,5	ТС-579.00.000-04 / ТС-579.00.000-49	340	1340	115 / 203	58
250	2,5	ТС-579.00.000-05 / ТС-579.00.000-50	190	1040	129 / 223	70
250	2,5	ТС-579.00.000-06 / ТС-579.00.000-51	340	1340	155 / 249	70
300	2,5	ТС-579.00.000-07 / ТС-579.00.000-52	190	1080	175 / 299	82
300	2,5	ТС-579.00.000-08 / ТС-579.00.000-53	340	1380	207 / 331	82
350	2,5	ТС-579.00.000-09 / ТС-579.00.000-54	190	1120	218 / 347	92
350	2,5	ТС-579.00.000-10 / ТС-579.00.000-55	340	1420	246 / 375	92
400	2,5	ТС-579.00.000-11 / ТС-579.00.000-56	200	1230	268 / 423	105
400	2,5	ТС-579.00.000-12 / ТС-579.00.000-57	400	1630	315 / 470	105
500	2,5	ТС-579.00.000-13 / ТС-579.00.000-58	250	1230	375 / 563	195
500	2,5	ТС-579.00.000-14 / ТС-579.00.000-59	450	1630	439 / 627	195
600	2,5	ТС-579.00.000-15 / ТС-579.00.000-60	250	1250	480 / 708	228
600	2,5	ТС-579.00.000-16 / ТС-579.00.000-61	450	1650	562 / 789	228
700	2,5	ТС-579.00.000-17 / ТС-579.00.000-62	250	1250	587 / 862	258
700	2,5	ТС-579.00.000-18 / ТС-579.00.000-63	450	1650	688 / 963	258
800	2,5	ТС-579.00.000-19 / ТС-579.00.000-64	250	1250	729 / 1020	292
800	2,5	ТС-579.00.000-20 / ТС-579.00.000-65	450	1650	859 / 1150	292
900	2,5	ТС-579.00.000-21 / ТС-579.00.000-66	300	1470	830 / 1254	уточняется
900	2,5	ТС-579.00.000-22 / ТС-579.00.000-67	500	1870	1078 / 1402	уточняется
1000	2,5	ТС-579.00.000-23 / ТС-579.00.000-68	300	1480	1148 / 1486	400
1000	2,5	ТС-579.00.000-24 / ТС-579.00.000-69	500	1880	1333 / 1670	400
1200	2,5	ТС-579.00.000-25 / ТС-579.00.000-70	300	1490	1555 / 1928	475
1200	2,5	ТС-579.00.000-26 / ТС-579.00.000-71	500	1890	1825 / 2190	475
1400	2,5	ТС-579.00.000-27 / ТС-579.00.000-72	300	1500	2036 / 2536	550
1400	2,5	ТС-579.00.000-28 / ТС-579.00.000-73	500	1900	2372 / 2872	550
500	1,6	ТС-579.00.000-29 / ТС-579.00.000-74	250	1230	320 / 493	124
500	1,6	ТС-579.00.000-30 / ТС-579.00.000-75	450	1630	379 / 552	124
600	1,6	ТС-579.00.000-31 / ТС-579.00.000-76	200	1250	383 / 584	147
600	1,6	ТС-579.00.000-32 / ТС-579.00.000-77	400	1650	453 / 654	147
700	1,6	ТС-579.00.000-33 / ТС-579.00.000-78	250	1250	459 / 714	165
700	1,6	ТС-579.00.000-34 / ТС-579.00.000-79	450	1650	537 / 792	165
800	1,6	ТС-579.00.000-35 / ТС-579.00.000-80	250	1250	585 / 854	187
800	1,6	ТС-579.00.000-36 / ТС-579.00.000-81	450	1650	692 / 960	187
900	1,6	ТС-579.00.000-37 / ТС-579.00.000-82	300	1460	740 / 1045	232
900	1,6	ТС-579.00.000-38 / ТС-579.00.000-83	500	1860	862 / 1168	232
1000	1,6	ТС-579.00.000-39 / ТС-579.00.000-84	300	1460	908 / 1228	256
1000	1,6	ТС-579.00.000-40 / ТС-579.00.000-85	500	1860	1060 / 1379	256
1200	1,6	ТС-579.00.000-41 / ТС-579.00.000-86	300	1470	1150 / 1530	304
1200	1,6	ТС-579.00.000-42 / ТС-579.00.000-87	500	1870	1332 / 1712	304
1400	1,6	ТС-579.00.000-43 / ТС-579.00.000-88	300	1470	1476 / 1918	352
1400	1,6	ТС-579.00.000-44 / ТС-579.00.000-89	500	1870	1718 / 2160	352

Ду, мм	Ру, МПа	Обозначение рис. 1 / рис. 2	Компенсирующая способность Δ, мм	L, мм	Масса рис. 1 / рис. 2, кг	Сила трения, кН
100	2,5	ТС-580.00.000 / ТС-580.00.000-29	240 × 2	1500	42 / 110	14
125	2,5	ТС-580.00.000-01 / ТС-580.00.000-30	240 × 2	1500	53 / 121	17
150	2,5	ТС-580.00.000-02 / ТС-580.00.000-31	240 × 2	1620	95 / 220	40
200	2,5	ТС-580.00.000-03 / ТС-580.00.000-32	190 × 2	1720	176 / 332	58
200	2,5	ТС-580.00.000-04 / ТС-580.00.000-33	340 × 2	2320	212 / 386	58
250	2,5	ТС-580.00.000-05 / ТС-580.00.000-34	190 × 2	1720	230 / 417	70
250	2,5	ТС-580.00.000-06 / ТС-580.00.000-35	340 × 2	2320	279 / 468	70
300	2,5	ТС-580.00.000-07 / ТС-580.00.000-36	190 × 2	1720	302 / 548	82
300	2,5	ТС-580.00.000-08 / ТС-580.00.000-37	340 × 2	2320	367 / 613	82
350	2,5	ТС-580.00.000-09 / ТС-580.00.000-38	190 × 2	1800	358 / 626	92
350	2,5	ТС-580.00.000-10 / ТС-580.00.000-39	340 × 2	2400	445 / 703	92
400	2,5	ТС-580.00.000-11 / ТС-580.00.000-40	250 × 2	2230	516 / 826	105
400	2,5	ТС-580.00.000-12 / ТС-580.00.000-41	450 × 2	3030	608 / 918	105
500	2,5	ТС-580.00.000-13 / ТС-580.00.000-42	250 × 2	2230	723 / 1197	195
500	2,5	ТС-580.00.000-14 / ТС-580.00.000-43	450 × 2	3030	850 / 1224	195
600	2,5	ТС-580.00.000-15 / ТС-580.00.000-44	250 × 2	2230	913 / 1368	228
600	2,5	ТС-580.00.000-16 / ТС-580.00.000-45	450 × 2	3030	1077 / 1532	228
700	2,5	ТС-580.00.000-17 / ТС-580.00.000-46	250 × 2	2230	1122 / 1672	258
700	2,5	ТС-580.00.000-18 / ТС-580.00.000-47	450 × 2	3030	1324 / 1874	258
800	2,5	ТС-580.00.000-19 / ТС-580.00.000-48	250 × 2	2230	1390 / 1970	292
800	2,5	ТС-580.00.000-20 / ТС-580.00.000-49	450 × 2	3030	1650 / 2230	292
500	1,6	ТС-580.00.000-21 / ТС-580.00.000-50	250 × 2	2230	612 / 960	124
500	1,6	ТС-580.00.000-22 / ТС-580.00.000-51	450 × 2	3030	730 / 1078	124
600	1,6	ТС-580.00.000-23 / ТС-580.00.000-52	250 × 2	2230	уточняется / 1132	147
600	1,6	ТС-580.00.000-24 / ТС-580.00.000-53	450 × 2	3030	870 / 1272	147
700	1,6	ТС-580.00.000-25 / ТС-580.00.000-54	250 × 2	2230	876 / 1382	165
700	1,6	ТС-580.00.000-26 / ТС-580.00.000-55	450 × 2	3030	1034 / 1540	165
800	1,6	ТС-580.00.000-27 / ТС-580.00.000-56	250 × 2	2230	1113 / 1650	187
800	1,6	ТС-580.00.000-28 / ТС-580.00.000-57	450 × 2	3030	1325 / 1862	187

04 · Изготовление

Как изготавливаем

Корпус и патрубок из трубы или вальцованного листа по исполнению
Грундбукса, фланец-упор, кольца и шпильки по чертежам серии
Механическая обработка сопрягаемых поверхностей патрубка и грундбуксы
Контроль сварных швов и сборка с набивкой по проекту
Грунтовка и окраска по проекту

Поставка

Что вы получаете

Компенсаторы по обозначениям из спецификации
Маркировку и упаковку для транспортировки
Сертификаты на металл и документ о качестве
Расчёт цены за штуку и за партию

05 · Вопросы

Частые вопросы о сальниковых компенсаторах

Что такое сальниковый компенсатор?

Устройство для компенсации тепловых удлинений трубопровода: патрубок перемещается внутри корпуса, герметичность обеспечивает сальниковая набивка, поджатая грундбуксой. По серии 5.903-13 вып. 4 применяются для водяных и паровых тепловых сетей.

Чем отличаются ТС-579 и ТС-580?

ТС-579 односторонний, Ду 100…1400. ТС-580 двухсторонний, Ду 100…800, компенсирует удлинения с двух сторон, компенсирующая способность указана как Δ × 2.

Какое давление и температура?

По технической характеристике чертежа: Ру до 1,6 и 2,5 МПа; при 200, 250 и 300 °С рабочее давление 1,6; 1,4; 1,25 МПа и 2,5; 2,2; 2,0 МПа соответственно. Температура воды до 200 °С, пара до 300 °С.

Для каких климатических районов?

В исполнении из углеродистой стали по чертежу для районов с расчётной температурой наружного воздуха не ниже минус 40 °С. Для более холодных районов серия предусматривает низколегированные стали 17ГС, 17Г1С, 17Г1СУ, 09Г2С.

Что входит в изготовление?

Корпус, патрубок, грундбукса, фланец-упор, шпильки и кольца с механической обработкой сопрягаемых поверхностей. Набивка по проекту; серия предусматривает асбестовые кольца по ГОСТ 5152-84.

Действует ли серия 5.903-13 вып. 4?

Выпуск утверждён Минэнерго СССР в 1988 году и введён с 01.07.1990 взамен выпуска 7 серии 4.903-10. Статус проверяйте по нормативной базе. Изготавливаем по серии, когда она указана в проекте.

Как заказать?

Пришлите спецификацию с обозначениями ТС-579 или ТС-580 и количеством на info@stalteh.com. Ответим коммерческим предложением с ценой и сроками.

Цены по запросу: считаем за штуку и за партию по спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование тепловых сетей, монтаж и испытания выполняют организации, имеющие на это право.
