Прислать чертежи →Скользящие хомутовые опоры 313.ТС-008 Ду 50-600 для труб в ППУ изоляции
Изготавливаем скользящие хомутовые опоры по альбому 313.ТС-008.000 для трубопроводов тепловых сетей в изоляции из пенополиуретана, Ду 50-600 мм. Три исполнения: 313.ТС-008.013 для Ду 50-80, 313.ТС-008.014 для Ду 80-600 и 313.ТС-008.015 для прокладки в футлярах. Полухомуты на болтах охватывают трубу поверх изоляции, скоба передаёт нагрузку на опорную конструкцию.
Опора 313.ТС-008.014
Данные по листам 1 и 2 альбома 313.ТС-008.014. Ду/Д1: диаметр трубы и наружный диаметр оболочки изоляции. H: высота скобы, B: ширина скобы, s: толщина листа скобы. Масса одной опоры в сборе. * На листе 1 альбома для Ду 500 указан Д1 = 760 мм, в спецификации 710 мм: размер сверяем с вашей изоляцией.
| Ду/Д1, мм | Нагрузка, кгс | H, мм | B, мм | s, мм | Масса, кг |
|---|---|---|---|---|---|
| 80/180 | 2200 | 148 | 180 | 3 | 7,3 |
| 100/180 | 2200 | 148 | 180 | 3 | 7,3 |
| 100/200 | 2200 | 136 | 180 | 3 | 7,2 |
| 125/225 | 2200 | 136 | 180 | 3 | 7,4 |
| 150/250 | 2200 | 125 | 180 | 3 | 7,0 |
| 200/315 | 7000 | 165 | 280 | 4 | 12,8 |
| 250/400 | 7000 | 142 | 280 | 4 | 12,9 |
| 300/450 | 12500 | 174 | 380 | 6 | 29,1 |
| 400/560 | 12500 | 164 | 380 | 6 | 31,1 |
| 500/710* | 12500 | 185 | 500 | 6 | 40,0 |
| 600/800 | 12500 | 172 | 500 | 6 | 41,1 |
Опора 313.ТС-008.013
Скоба 3 мм шириной 120 мм, высота 118 мм, длина 340 мм, 4 полухомута 50×3 мм на болтах М10. Наибольшая вертикальная нагрузка 600 кгс.
| Ду/Д1, мм | Нагрузка, кгс | Масса, кг |
|---|---|---|
| 50/125 | 600 | 3,67 |
| 50/140 | 600 | 3,79 |
| 70/140 | 600 | 3,79 |
| 70/160 | 600 | 3,95 |
| 80/160 | 600 | 3,95 |
Опора 313.ТС-008.015
Для труб Ду 50-600, которые протаскивают в стальной футляр. Дуф и Дн×S: условный и наружный диаметр футляра с толщиной стенки. H: от оси трубы до низа опоры, h: от оболочки изоляции до низа опоры, по листу 1 альбома. При другой толщине стенки футляра размер h корректируют.
| Ду/Д1, мм | Дуф, мм | Футляр Дн×S, мм | H, мм | h, мм | Масса, кг |
|---|---|---|---|---|---|
| 50/125 | 300 | 325×6 | 156,5 | 88,0 | 3,6 |
| 50/140 | 350 | 377×6 | 182,5 | 106,5 | 4,1 |
| 70/140 | 350 | 377×6 | 182,5 | 106,5 | 4,1 |
| 70/160 | 350 | 377×6 | 182,5 | 96,5 | 4,1 |
| 80/160 | 350 | 377×6 | 182,5 | 96,5 | 4,1 |
| 80/180 | 400 | 426×6 | 212,0 | 116,0 | 4,7 |
| 100/180 | 400 | 426×6 | 212,0 | 116,0 | 4,7 |
| 100/200 | 400 | 426×6 | 212,0 | 106,0 | 4,7 |
| 125/225 | 450 | 478×7 | 232,0 | 113,5 | 5,0 |
| 150/250 | 450 | 478×7 | 232,0 | 101,0 | 5,2 |
| 200/315 | 500 | 530×6 | 259,0 | 93,5 | 7,6 |
| 250/400 | 600 | 630×7 | 308,0 | 100,0 | 9,4 |
| 300/450 | 700 | 720×8 | 352,0 | 115,0 | 22,0 |
| 400/560 | 800 | 820×7 | 403,0 | 111,0 | 25,5 |
| 500/710 | 900 | 920×7 | 453,0 | 86,0 | 29,9 |
| 600/800 | 1000 | 1020×8 | 502,0 | 90,0 | 32,6 |
- Ду трубы и наружный диаметр оболочки Д1
- Надземная прокладка или канал: 313.ТС-008.013 или .014
- Прокладка в футляре: 313.ТС-008.015 и диаметр футляра
- Количество и покрытие
Номер листа альбома, Ду/Д1 и количество:
Опора 313.ТС-008.014, Ду/Д1 150/250, 40 шт.
Для футляров добавьте диаметр футляра, например 313.ТС-008.015, 150/250, футляр 478×7.
-008
Считаем цену за штуку и за партию. Укажите Ду/Д1, исполнение, количество и покрытие, ответим коммерческим предложением.
Чертежи опор из альбома 313.ТС-008.000
Копии листов альбома. Нажмите на лист, чтобы открыть крупно.

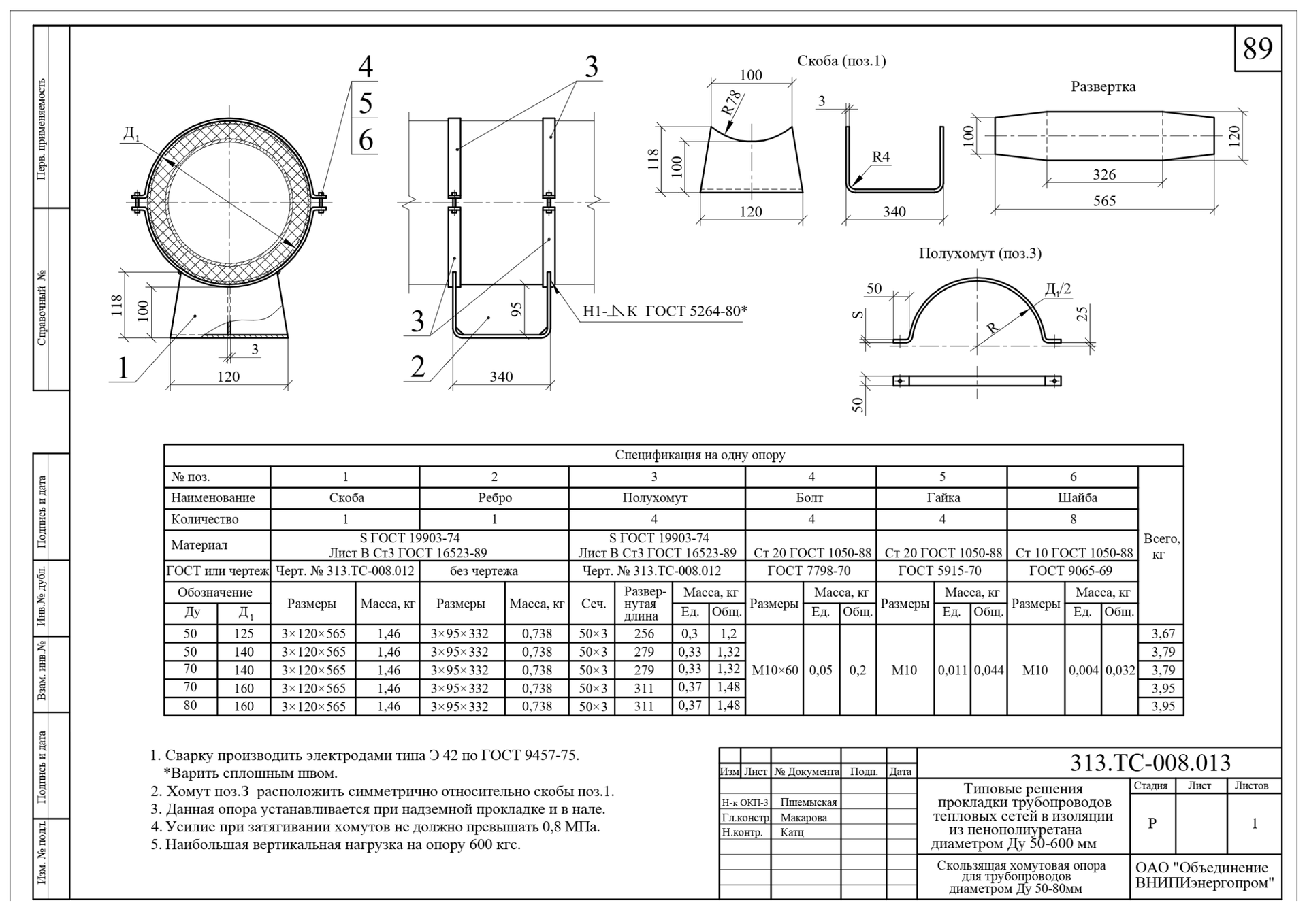

313.ТС-008.013. Опора Ду 50-80: чертёж, скоба, полухомут, спецификация.

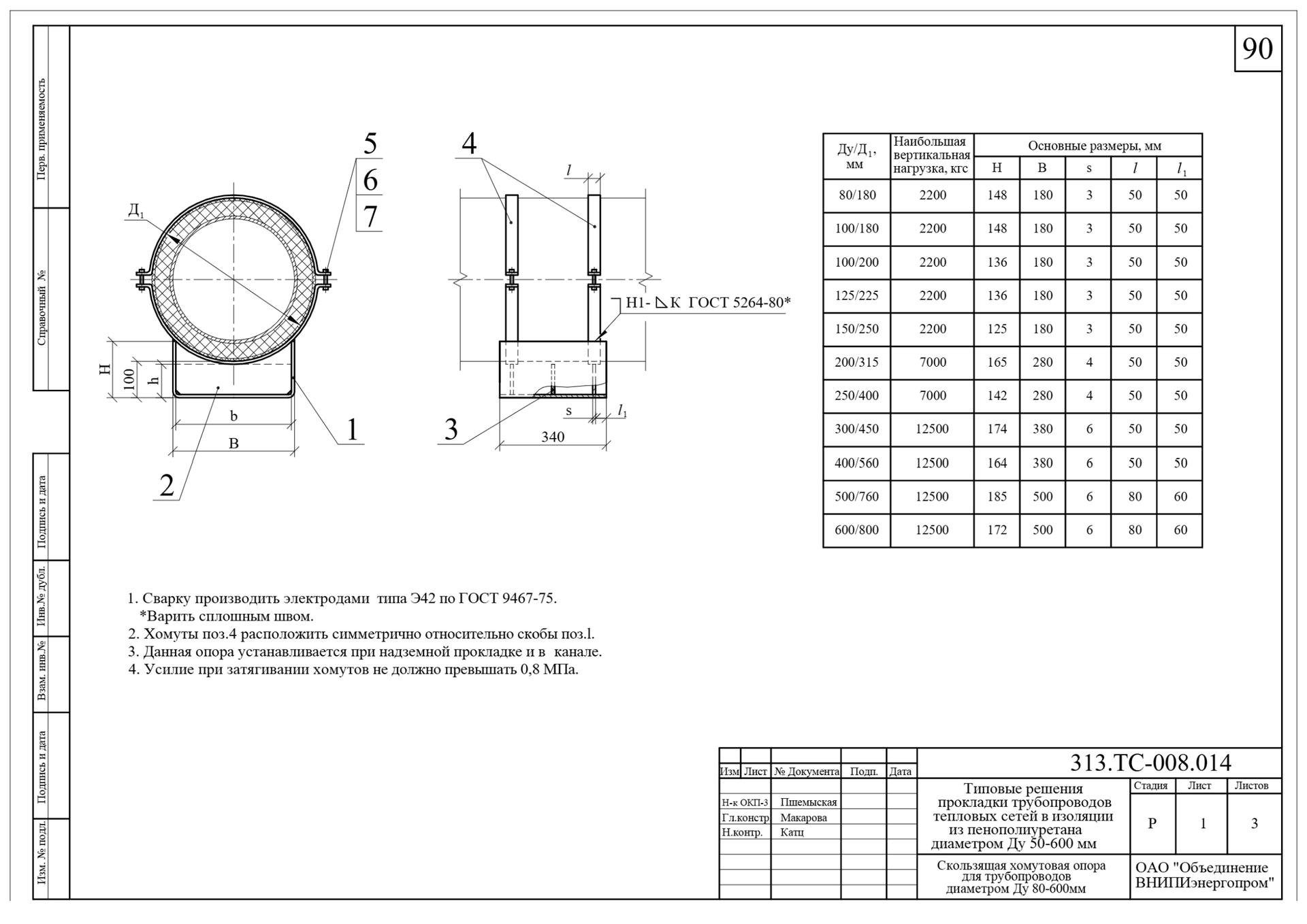

313.ТС-008.014, лист 1. Опора Ду 80-600: чертёж, нагрузки и основные размеры.

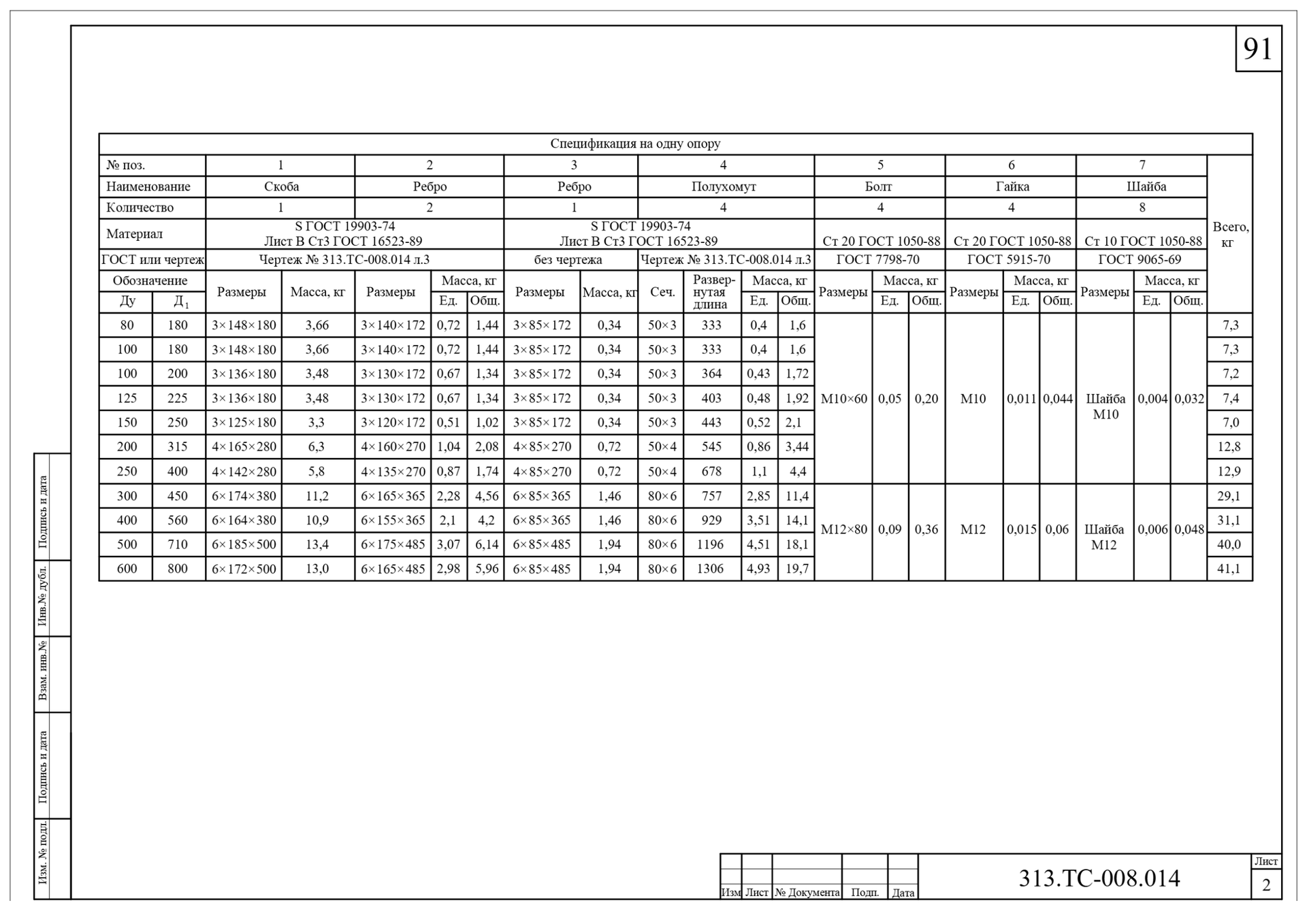

313.ТС-008.014, лист 2. Спецификация на одну опору.

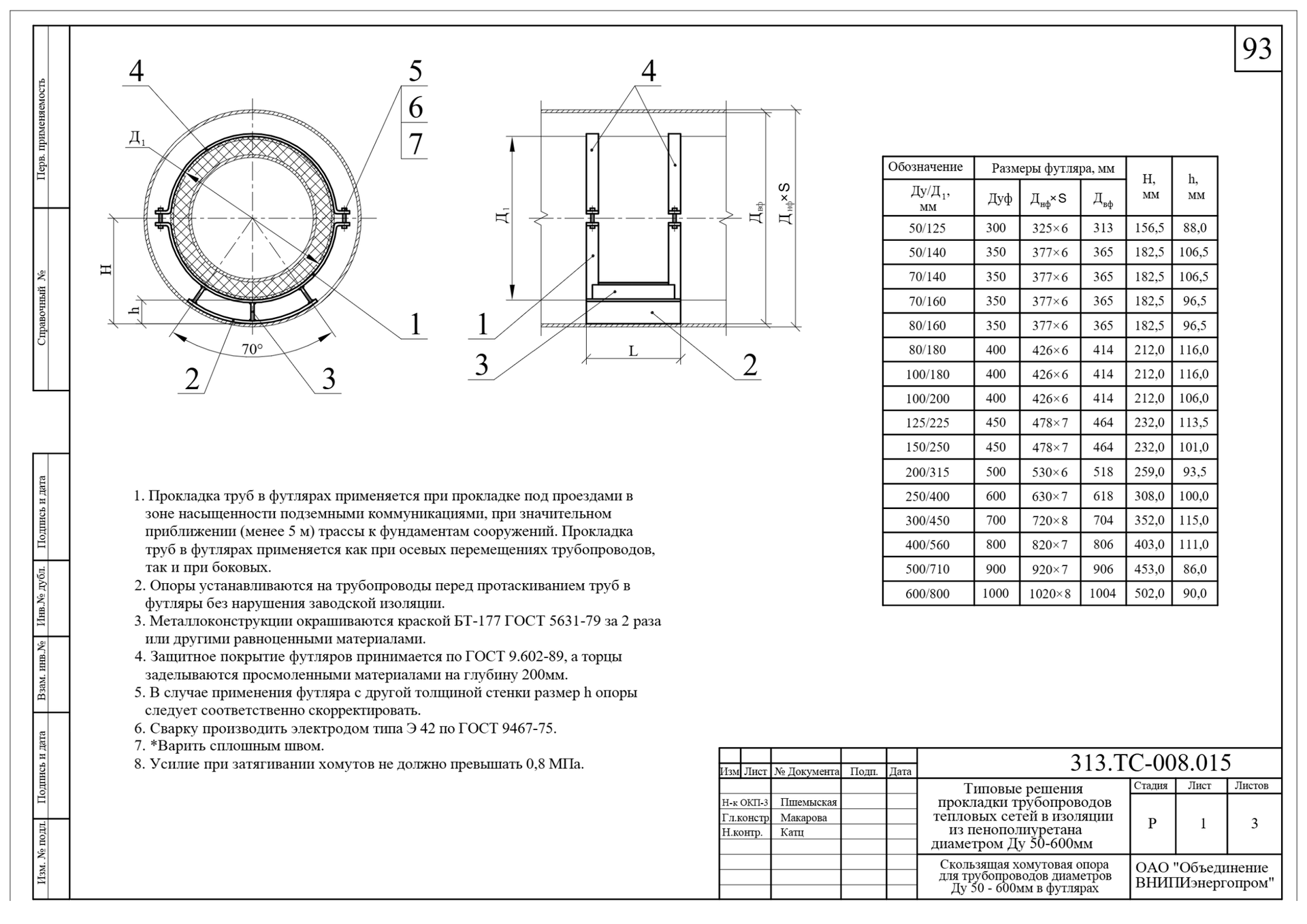

313.ТС-008.015, лист 1. Опора для труб в футлярах: чертёж и размеры футляров.

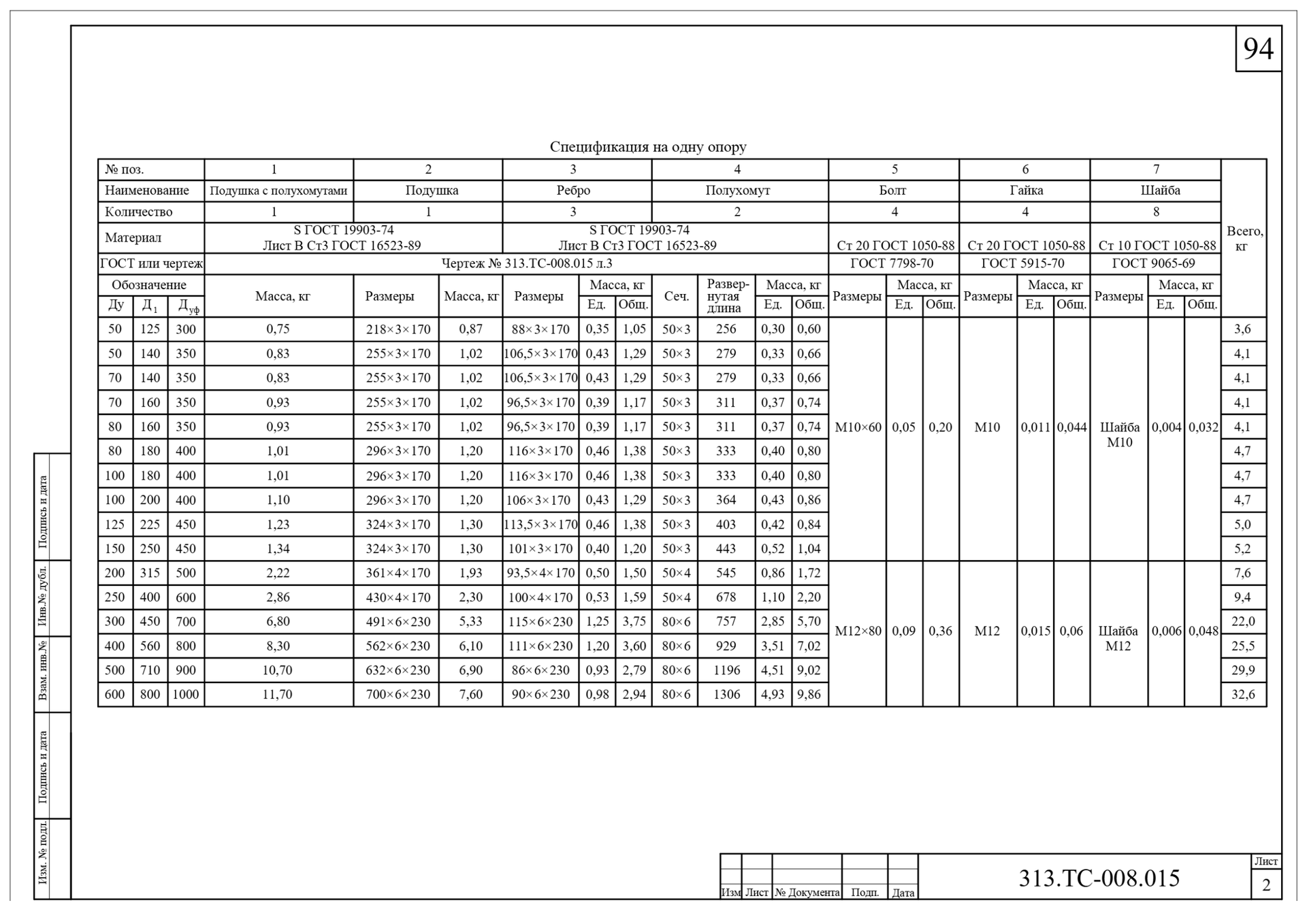

313.ТС-008.015, лист 2. Спецификация на одну опору.
Как устроена опора
- П-образная скоба из листа 3-6 мм, у 313.ТС-008.014 с рёбрами
- Полухомуты 50×3 или 80×6 мм стягиваются болтами М10 или М12
- Хомуты охватывают трубу поверх изоляции, без приварки к трубе
- Для футляров: подушка с полухомутами по внутреннему диаметру футляра
- Резка и сварка в своём цеху
Что вы получаете
- Опоры по альбому 313.ТС-008.000 нужного типоразмера
- Комплект: скоба, полухомуты, болты, гайки, шайбы
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опорах 313.ТС-008
Для каких труб подходят опоры 313.ТС-008?
Для стальных трубопроводов тепловых сетей в изоляции из пенополиуретана Ду 50-600 мм. Опору подбирают по двум размерам: условному диаметру трубы Ду и наружному диаметру оболочки изоляции Д1, например 150/250.
Чем отличаются 313.ТС-008.013, .014 и .015?
313.ТС-008.013 рассчитана на Ду 50-80 и нагрузку до 600 кгс. 313.ТС-008.014 рассчитана на Ду 80-600 и нагрузку до 12 500 кгс, у неё скоба с рёбрами. 313.ТС-008.015 предназначена для прокладки труб в футлярах: подушка с полухомутами повторяет внутренний диаметр футляра.
Где применяются эти опоры?
По альбому опоры 313.ТС-008.013 и .014 устанавливают при надземной прокладке и в канале. Опоры 313.ТС-008.015 ставят на трубу перед протаскиванием в футляр, например под проездами и рядом с фундаментами зданий.
Какую нагрузку держит опора?
Наибольшая вертикальная нагрузка по альбому: 600 кгс для Ду 50-80 (313.ТС-008.013), 2200 кгс для Ду 80-150, 7000 кгс для Ду 200-250, 12 500 кгс для Ду 300-600 (313.ТС-008.014).
Сколько весит опора?
По спецификациям альбома масса одной опоры 313.ТС-008.013 от 3,67 до 3,95 кг, 313.ТС-008.014 от 7,0 до 41,1 кг, 313.ТС-008.015 от 3,6 до 32,6 кг.
Из чего делают опоры 313.ТС-008?
Скоба, рёбра и полухомуты из листовой стали Ст3 по ГОСТ 16523-89, болты М10 или М12 по ГОСТ 7798-70 с гайками по ГОСТ 5915-70 и шайбами. По альбому усилие затяжки хомутов не должно превышать 0,8 МПа.
