Прислать чертежи →Опора ТС-623.000-02 Дн 32-45 скользящая приварная
Изготавливаем скользящие приварные опоры ТС-623.000-02 для трубопроводов наружным диаметром 32, 38, 45 мм по рабочим чертежам серии 5.903-13, выпуск 8-95. Опора из гнутой скобы приваривается к трубе и скользит по опорной конструкции при температурных перемещениях.
Размеры и масса
| Обозначение | ТС-623.000-02 |
| Нормативный документ | Серия 5.903-13, выпуск 8-95 |
| Тип опоры | Скользящая приварная |
| Наружный диаметр трубы, Дн | 32, 38, 45 мм |
| Наибольшая вертикальная нагрузка | 1,2 кН (120 кгс) |
| Высота H | 200 мм |
| Высота H1 | 204 мм |
| Ширина B | 50 мм |
| Длина L | 170 мм |
| Масса | 1,72 кг |
| Сварка | электроды Э42 по ГОСТ 9467-75 |
Размеры приведены для справок по сборочному чертежу ТС-623.000 СБ.
Считаем цену за штуку и за партию. Укажите количество, марку стали и покрытие, ответим коммерческим предложением.

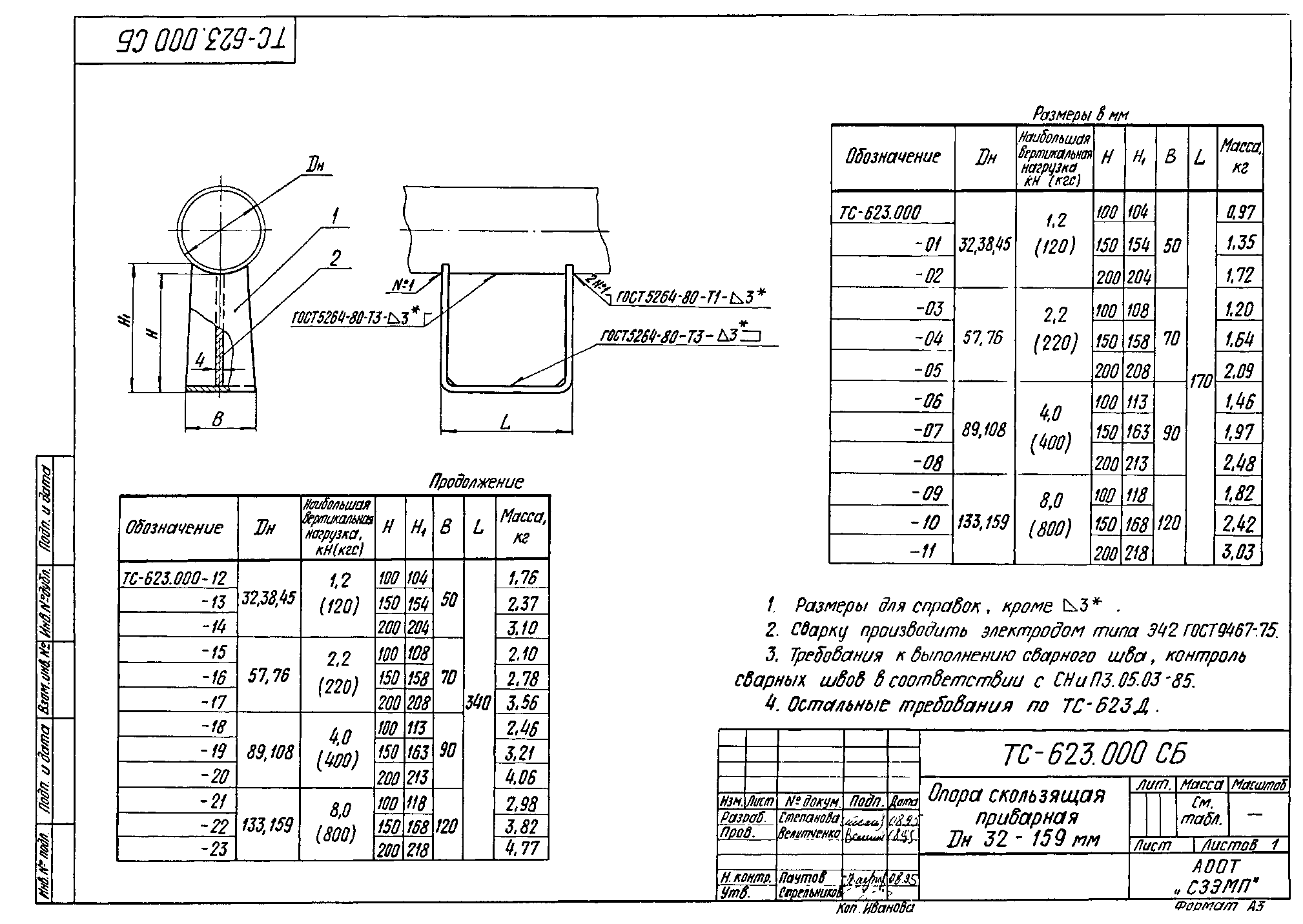

Сборочный чертёж ТС-623.000 СБ с таблицей исполнений, серия 5.903-13 вып. 8-95. Нажмите, чтобы открыть крупно.
Как устроена опора
- Корпус из одной гнутой скобы ТС-623.001
- Скоба приваривается к трубе по чертежу серии
- Опора скользит по опорной конструкции при тепловых перемещениях трубы
- Гибка, сварка и контроль геометрии в своём цеху
- Требования к сварке и контролю по СНиП 3.05.03-85
Что вы получаете
- Опоры, готовые к приварке на трубу
- Маркировка по обозначению ТС-623.000-02
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Исполнения ТС-623.000 Дн 32-159
Данные по сборочному чертежу ТС-623.000 СБ серии 5.903-13 вып. 8-95. Размеры для справок.
| Обозначение | Дн, мм | Нагрузка, кН (кгс) | H | H1 | B | L | Масса, кг |
|---|---|---|---|---|---|---|---|
| ТС-623.000 | 32, 38, 45 | 1,2 (120) | 100 | 104 | 50 | 170 | 0,97 |
| ТС-623.000-01 | 32, 38, 45 | 1,2 (120) | 150 | 154 | 50 | 170 | 1,35 |
| ТС-623.000-02 | 32, 38, 45 | 1,2 (120) | 200 | 204 | 50 | 170 | 1,72 |
| ТС-623.000-03 | 57, 76 | 2,2 (220) | 100 | 108 | 70 | 170 | 1,20 |
| ТС-623.000-04 | 57, 76 | 2,2 (220) | 150 | 158 | 70 | 170 | 1,64 |
| ТС-623.000-05 | 57, 76 | 2,2 (220) | 200 | 208 | 70 | 170 | 2,09 |
| ТС-623.000-06 | 89, 108 | 4,0 (400) | 100 | 113 | 90 | 170 | 1,46 |
| ТС-623.000-07 | 89, 108 | 4,0 (400) | 150 | 163 | 90 | 170 | 1,97 |
| ТС-623.000-08 | 89, 108 | 4,0 (400) | 200 | 213 | 90 | 170 | 2,48 |
| ТС-623.000-09 | 133, 159 | 8,0 (800) | 100 | 118 | 120 | 170 | 1,82 |
| ТС-623.000-10 | 133, 159 | 8,0 (800) | 150 | 168 | 120 | 170 | 2,42 |
| ТС-623.000-11 | 133, 159 | 8,0 (800) | 200 | 218 | 120 | 170 | 3,03 |
| ТС-623.000-12 | 32, 38, 45 | 1,2 (120) | 100 | 104 | 50 | 340 | 1,76 |
| ТС-623.000-13 | 32, 38, 45 | 1,2 (120) | 150 | 154 | 50 | 340 | 2,37 |
| ТС-623.000-14 | 32, 38, 45 | 1,2 (120) | 200 | 204 | 50 | 340 | 3,10 |
| ТС-623.000-15 | 57, 76 | 2,2 (220) | 100 | 108 | 70 | 340 | 2,10 |
| ТС-623.000-16 | 57, 76 | 2,2 (220) | 150 | 158 | 70 | 340 | 2,78 |
| ТС-623.000-17 | 57, 76 | 2,2 (220) | 200 | 208 | 70 | 340 | 3,56 |
| ТС-623.000-18 | 89, 108 | 4,0 (400) | 100 | 113 | 90 | 340 | 2,46 |
| ТС-623.000-19 | 89, 108 | 4,0 (400) | 150 | 163 | 90 | 340 | 3,21 |
| ТС-623.000-20 | 89, 108 | 4,0 (400) | 200 | 213 | 90 | 340 | 4,06 |
| ТС-623.000-21 | 133, 159 | 8,0 (800) | 100 | 118 | 120 | 340 | 2,98 |
| ТС-623.000-22 | 133, 159 | 8,0 (800) | 150 | 168 | 120 | 340 | 3,82 |
| ТС-623.000-23 | 133, 159 | 8,0 (800) | 200 | 218 | 120 | 340 | 4,77 |
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
