Прислать чертежи →Опора ТС-628 Дн 194-1420 катковая двухъярусная

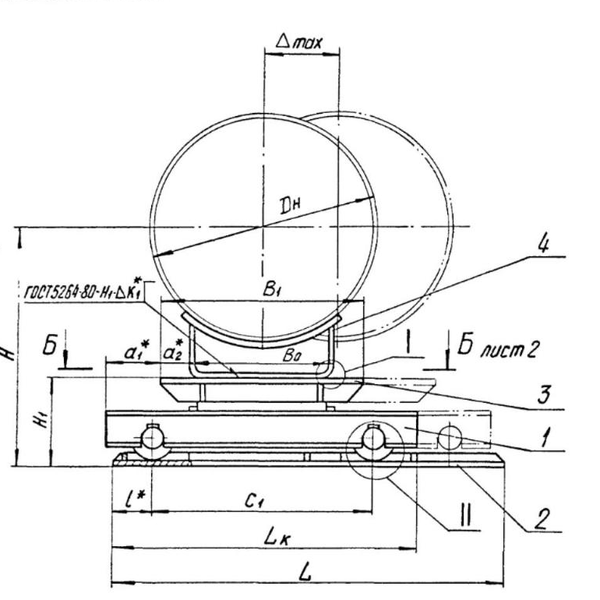

Изготавливаем катковые двухъярусные опоры ТС-628.00.000 по рабочим чертежам серии 5.903-13, выпуск 8-95: 30 исполнений для труб Дн 194-1420 мм. Опорная часть с ложементом стоит на катковой каретке, которая перекатывается по нижней опорной плите. Труба свободно смещается при тепловом расширении до 200 или 400 мм.
Таблица исполнений ТС-628.00.000
Данные по сборочному чертежу ТС-628.00.000 СБ серии 5.903-13 вып. 8-95, размеры в мм, для справок. Выберите диаметр трубы, чтобы оставить только нужные строки.
| Обозначение | Дн, мм | Нагрузка, кН (кгс) | Δmax | H | H1 | L | L1 | Lк | B1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ТС-628.00.000 | 194 | 29,4 (3000) | 200 | 454 | 160 | 800 | 480 | 580 | 350 | 129 |
| ТС-628.00.000-01 | 194 | 29,4 (3000) | 400 | 454 | 160 | 1000 | 680 | 580 | 350 | 171 |
| ТС-628.00.000-02 | 219 | 29,4 (3000) | 200 | 479 | 160 | 800 | 480 | 580 | 350 | 129 |
| ТС-628.00.000-03 | 219 | 29,4 (3000) | 400 | 479 | 160 | 1000 | 680 | 580 | 350 | 171 |
| ТС-628.00.000-04 | 273 | 29,4 (3000) | 200 | 533 | 160 | 800 | 480 | 580 | 350 | 128 |
| ТС-628.00.000-05 | 273 | 29,4 (3000) | 400 | 533 | 160 | 1000 | 680 | 580 | 350 | 170 |
| ТС-628.00.000-06 | 325 | 68,7 (7000) | 200 | 635 | 210 | 1000 | 600 | 770 | 500 | 268 |
| ТС-628.00.000-07 | 325 | 68,7 (7000) | 400 | 635 | 210 | 1200 | 800 | 770 | 500 | 322 |
| ТС-628.00.000-08 | 377 | 68,7 (7000) | 200 | 687 | 210 | 1000 | 600 | 770 | 500 | 267 |
| ТС-628.00.000-09 | 377 | 68,7 (7000) | 400 | 687 | 210 | 1200 | 800 | 770 | 500 | 321 |
| ТС-628.00.000-10 | 426 | 68,7 (7000) | 200 | 736 | 210 | 1000 | 600 | 770 | 500 | 267 |
| ТС-628.00.000-11 | 426 | 68,7 (7000) | 400 | 736 | 210 | 1200 | 800 | 770 | 500 | 320 |
| ТС-628.00.000-12 | 480 | 98,1 (10000) | 200 | 805 | 255 | 1100 | 650 | 850 | 600 | 390 |
| ТС-628.00.000-13 | 480 | 98,1 (10000) | 400 | 805 | 255 | 1300 | 850 | 850 | 600 | 458 |
| ТС-628.00.000-14 | 530 | 98,1 (10000) | 200 | 855 | 255 | 1100 | 650 | 850 | 600 | 395 |
| ТС-628.00.000-15 | 530 | 98,1 (10000) | 400 | 855 | 255 | 1300 | 850 | 850 | 600 | 462 |
| ТС-628.00.000-16 | 630 | 98,1 (10000) | 200 | 955 | 255 | 1100 | 650 | 850 | 600 | 394 |
| ТС-628.00.000-17 | 630 | 98,1 (10000) | 400 | 955 | 255 | 1300 | 850 | 850 | 600 | 460 |
| ТС-628.00.000-18 | 720 | 196,2 (20000) | 200 | 1130 | 310 | 1400 | 800 | 1160 | 800 | 785 |
| ТС-628.00.000-19 | 720 | 196,2 (20000) | 400 | 1130 | 310 | 1600 | 1000 | 1160 | 800 | 888 |
| ТС-628.00.000-20 | 820 | 196,2 (20000) | 200 | 1230 | 310 | 1400 | 800 | 1160 | 800 | 782 |
| ТС-628.00.000-21 | 820 | 196,2 (20000) | 400 | 1230 | 310 | 1600 | 1000 | 1160 | 800 | 885 |
| ТС-628.00.000-22 | 920 | 196,2 (20000) | 200 | 1330 | 310 | 1400 | 800 | 1160 | 800 | 781 |
| ТС-628.00.000-23 | 920 | 196,2 (20000) | 400 | 1330 | 310 | 1600 | 1000 | 1160 | 800 | 883 |
| ТС-628.00.000-24 | 1020 | 196,2 (20000) | 200 | 1430 | 310 | 1600 | 800 | 1380 | 1000 | 1005 |
| ТС-628.00.000-25 | 1020 | 196,2 (20000) | 400 | 1430 | 310 | 1800 | 1000 | 1380 | 1000 | 1130 |
| ТС-628.00.000-26 | 1220 | 196,2 (20000) | 200 | 1630 | 310 | 1600 | 800 | 1380 | 1000 | 996 |
| ТС-628.00.000-27 | 1220 | 196,2 (20000) | 400 | 1630 | 310 | 1800 | 1000 | 1380 | 1000 | 1121 |
| ТС-628.00.000-28 | 1420 | 196,2 (20000) | 200 | 1830 | 310 | 1600 | 800 | 1380 | 1000 | 995 |
| ТС-628.00.000-29 | 1420 | 196,2 (20000) | 400 | 1830 | 310 | 1800 | 1000 | 1380 | 1000 | 1119 |
Считаем цену за штуку и за партию. Укажите исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Сборочный чертёж ТС-628.00.000 СБ
Копии листов серии 5.903-13 вып. 8-95. Нажмите на лист, чтобы открыть крупно.

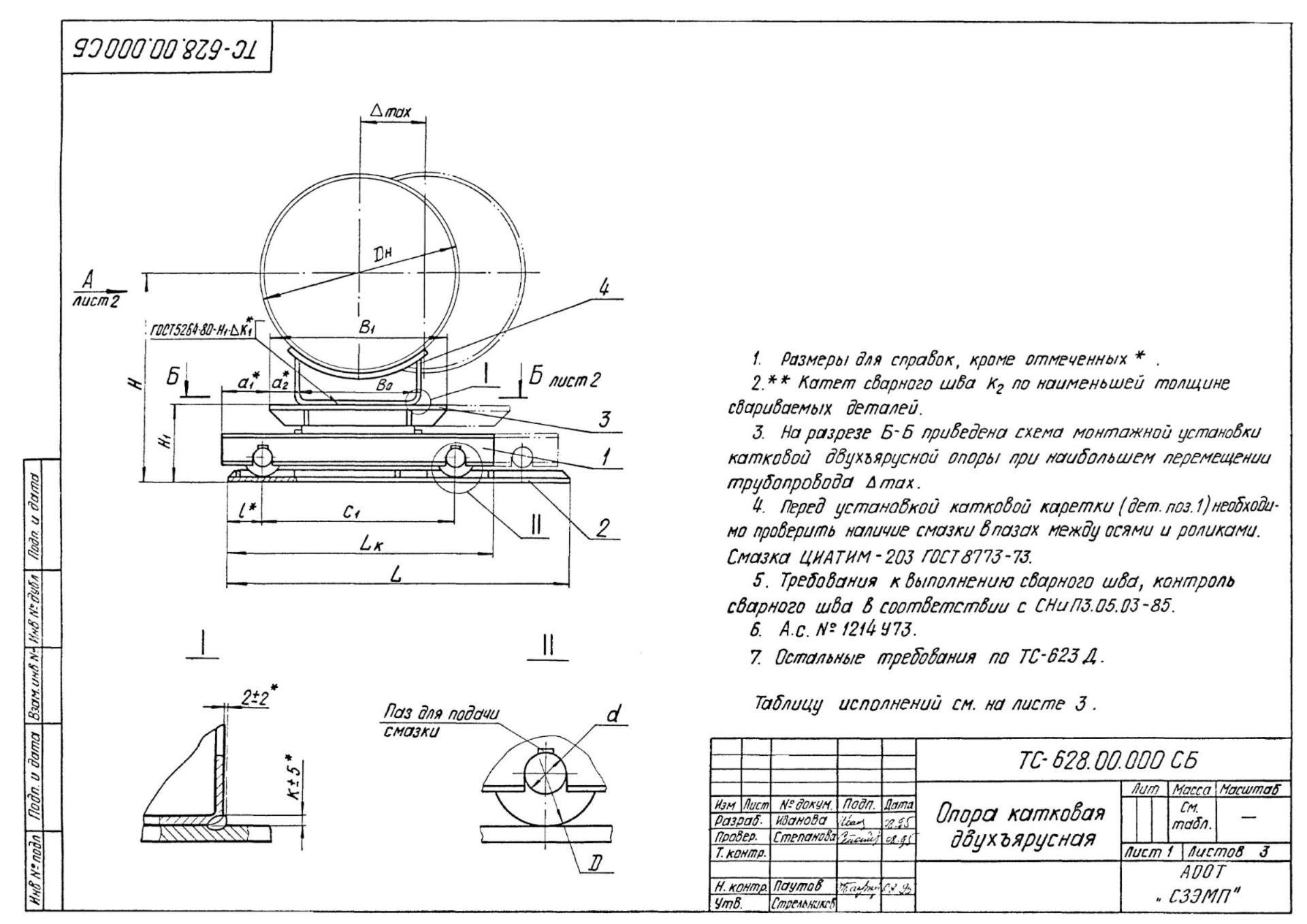

Лист 1. Общий вид опоры, узлы I и II, технические требования.

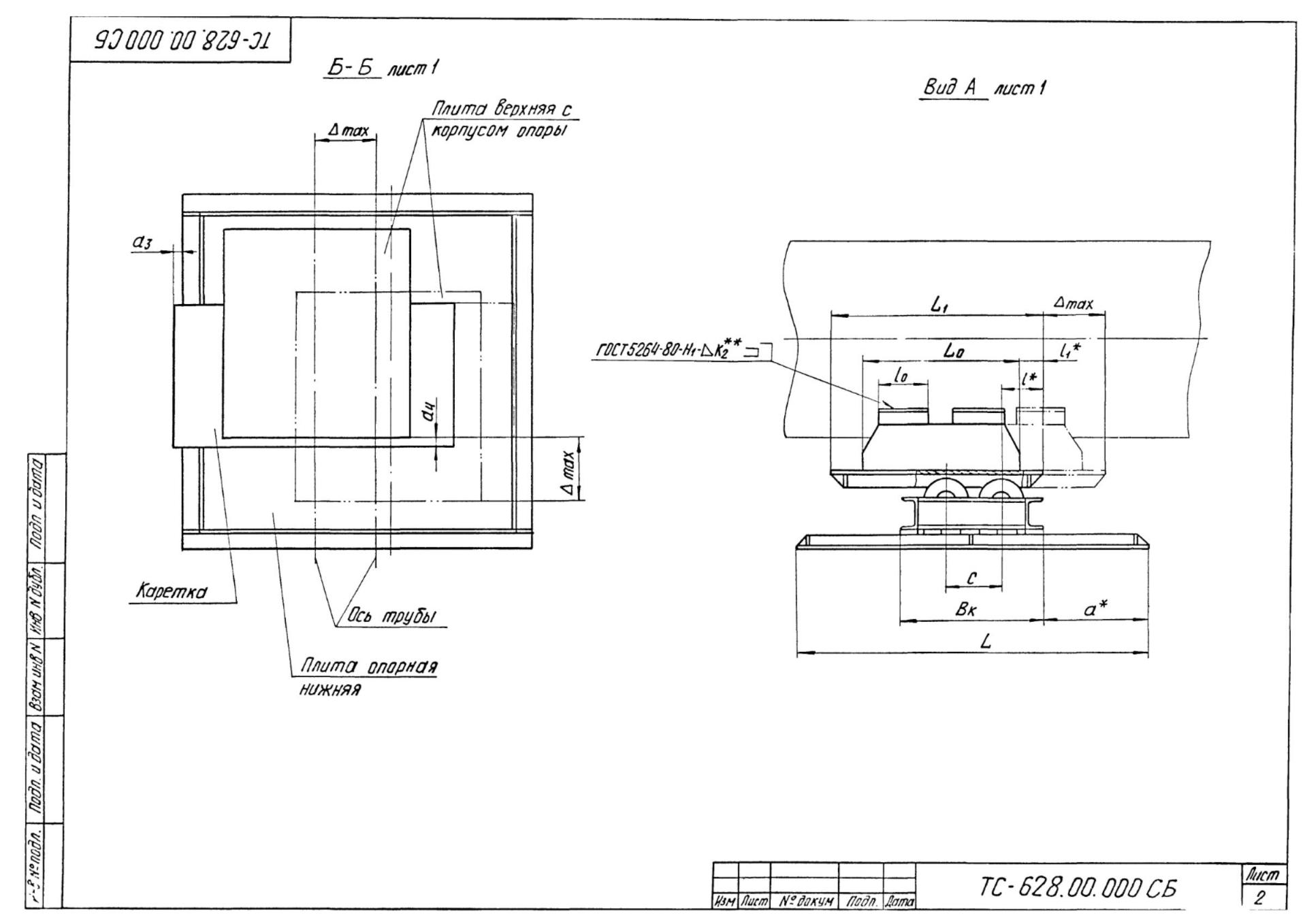

Лист 2. Разрез Б-Б и вид А: каретка, опорные плиты, размеры L, Lк, C.

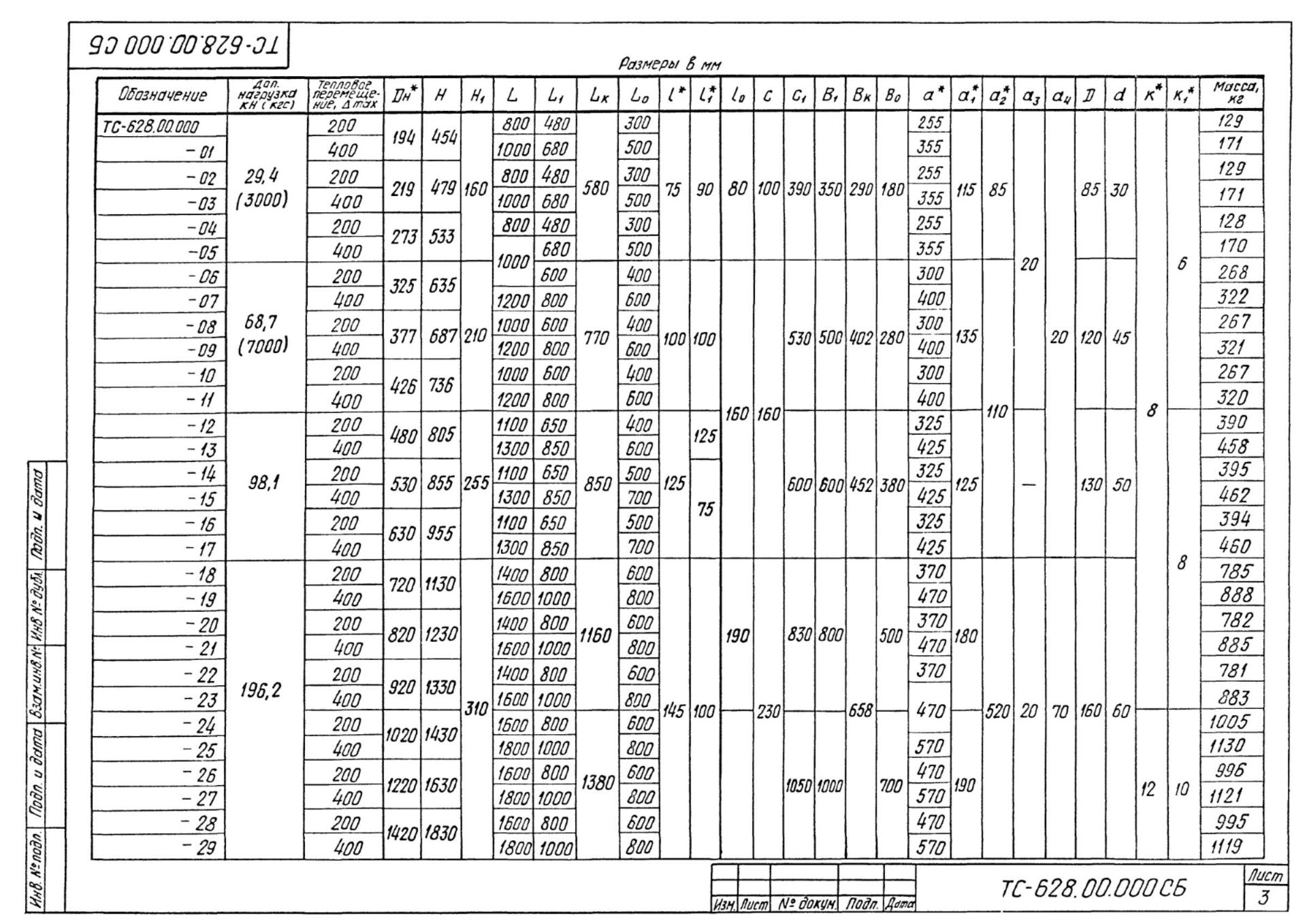

Лист 3. Таблица исполнений -00…-29.
Как устроена опора
- Верхняя часть: корпус с ложементом под трубу, приваривается к трубопроводу
- Катковая каретка с роликами между верхней и нижней опорными плитами
- Нижняя опорная плита крепится к опорной конструкции
- Ролики на осях, пазы для смазки по чертежу
- Два яруса дают перемещение трубы вдоль и поперёк оси
Что вы получаете
- Опоры в сборе по исполнению из таблицы
- Маркировка по обозначению исполнения
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТС-628.00.000
Для чего нужна катковая двухъярусная опора ТС-628?
Для трубопроводов с большими тепловыми перемещениями в двух направлениях: катки верхнего и нижнего яруса позволяют трубе смещаться и вдоль, и поперёк оси. Трение качения меньше трения скольжения, поэтому нагрузка на неподвижные опоры ниже, чем со скользящими опорами.
Какие диаметры и нагрузки у ТС-628?
По серии 30 исполнений для труб Дн 194-1420 мм. Допустимая нагрузка от 29,4 кН (3000 кгс) для Дн 194-273 до 196,2 кН (20000 кгс) для Дн 720-1420.
Что значит Δmax 200 и 400?
Это тепловое перемещение трубопровода, на которое рассчитана опора, мм. Для Δmax 400 опорные плиты длиннее, поэтому опора тяжелее.
Что такое H и H1?
H: высота от низа опоры до оси трубы. H1: высота катковой части от низа опорной плиты. Размеры для справок по сборочному чертежу ТС-628.00.000 СБ.
Как указать опору в заявке?
Обозначение исполнения из таблицы, например ТС-628.00.000-08, серия 5.903-13 вып. 8-95, количество, марка стали и покрытие.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
