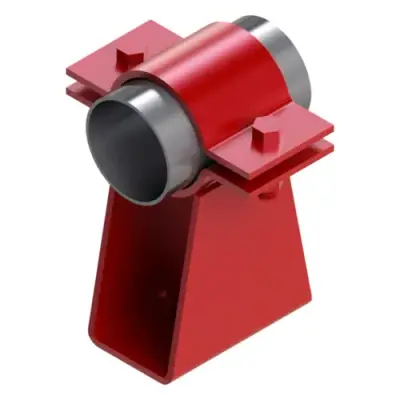

Прислать чертежи →Опора ТС-625.000 Дн 32-89 скользящая с плоским хомутом
Изготавливаем скользящие опоры с плоским хомутом ТС-625.000 по рабочим чертежам серии 5.903-13, выпуск 8-95: 6 исполнений для труб Дн 32-89 мм. Труба зажимается двумя полухомутами на болтах, без сварки по телу трубы, корпус скользит по опорной конструкции при тепловых перемещениях.
Таблица исполнений ТС-625.000
Данные по сборочному чертежу ТС-625.000 СБ серии 5.903-13 вып. 8-95, размеры в мм, для справок. H: высота опоры, A: расстояние между болтами, B и B1: ширина корпуса и хомута, L низ и L верх: длина корпуса внизу и вверху. Высота корпуса h 100 мм у всех исполнений.
| Обозначение | Дн, мм | Нагрузка, кН (кгс) | H | A | B | B1 | L низ | L верх | Болт | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ТС-625.000 | 32 | 2,5 (250) | 113 | 70 | 40 | 95 | 80 | 50 | М8 | 1,00 |
| ТС-625.000-01 | 38 | 2,5 (250) | 117 | 76 | 40 | 100 | 80 | 50 | М8 | 1,00 |
| ТС-625.000-02 | 45 | 4,0 (400) | 122 | 84 | 40 | 110 | 80 | 50 | М8 | 1,10 |
| ТС-625.000-03 | 57 | 6,0 (600) | 126 | 96 | 60 | 130 | 100 | 60 | М10 | 1,77 |
| ТС-625.000-04 | 76 | 6,0 (600) | 140 | 116 | 60 | 150 | 100 | 60 | М10 | 1,94 |
| ТС-625.000-05 | 89 | 6,0 (600) | 148 | 130 | 60 | 170 | 100 | 60 | М10 | 2,04 |
Считаем цену за штуку и за партию. Укажите исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Сборочный чертёж ТС-625.000 СБ
Копии листов серии 5.903-13 вып. 8-95. Нажмите на лист, чтобы открыть крупно.

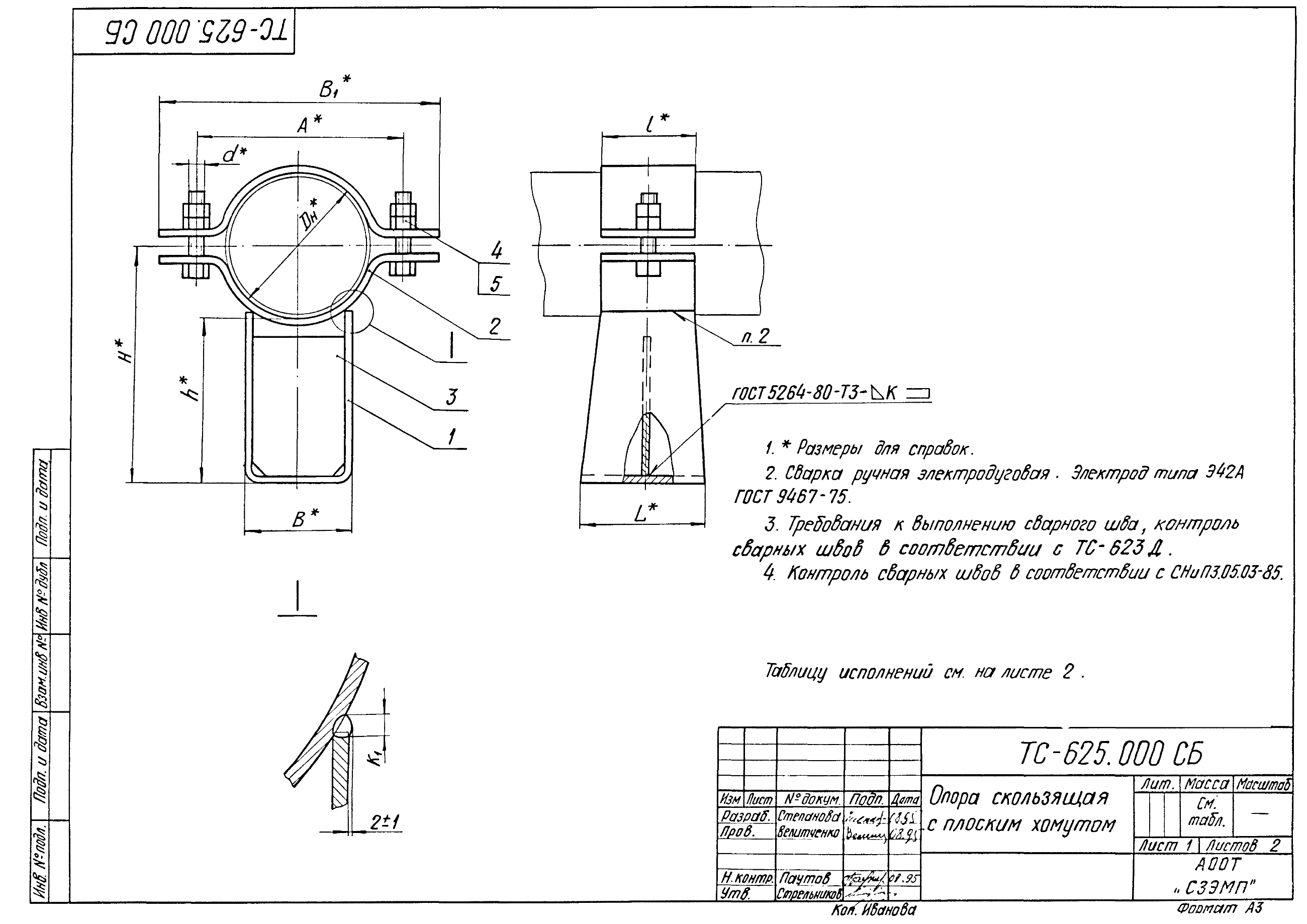

Лист 1. Общий вид опоры, сварной шов и технические требования.

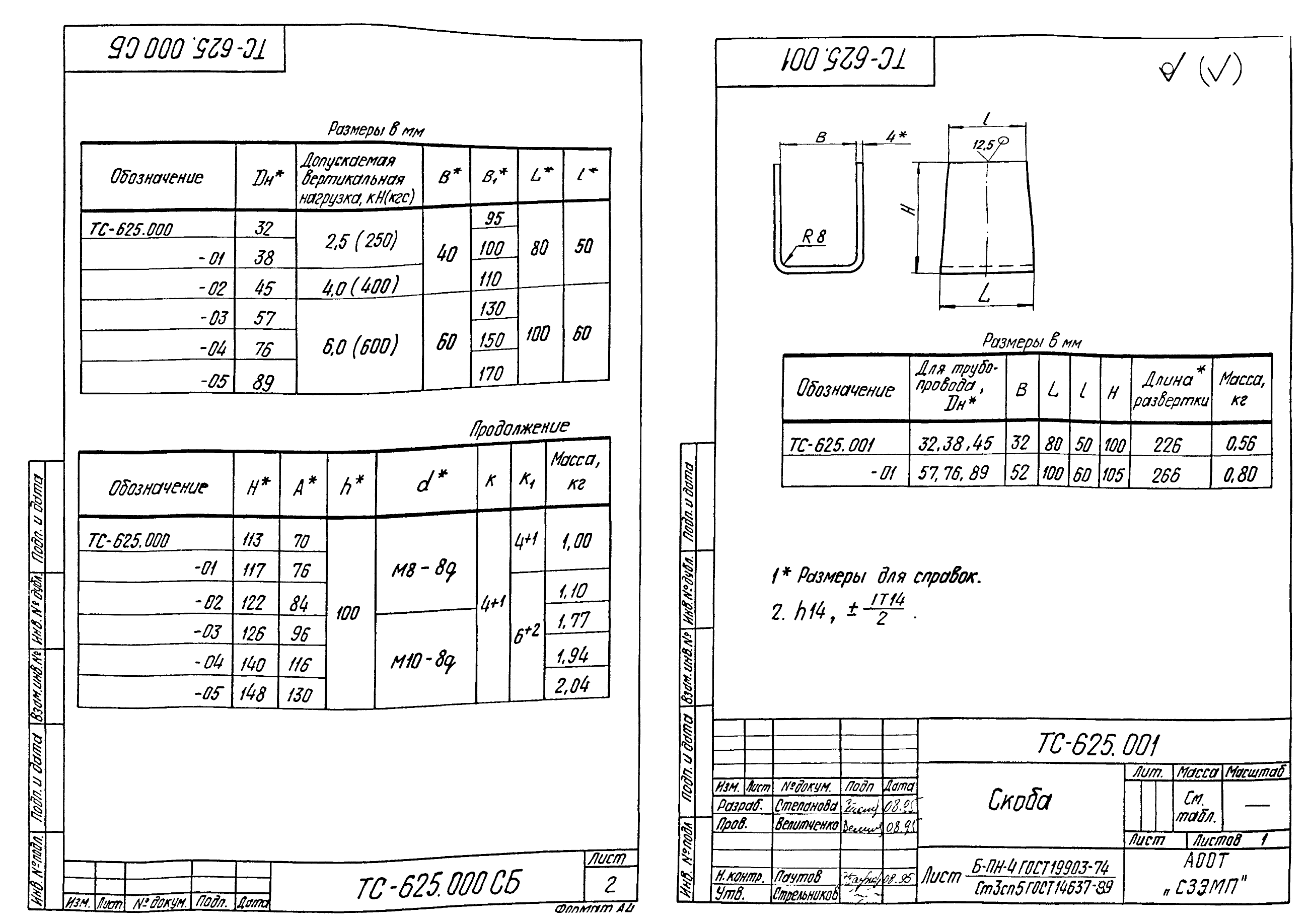

Лист 2. Таблица исполнений -000…-05 и скоба ТС-625.001.

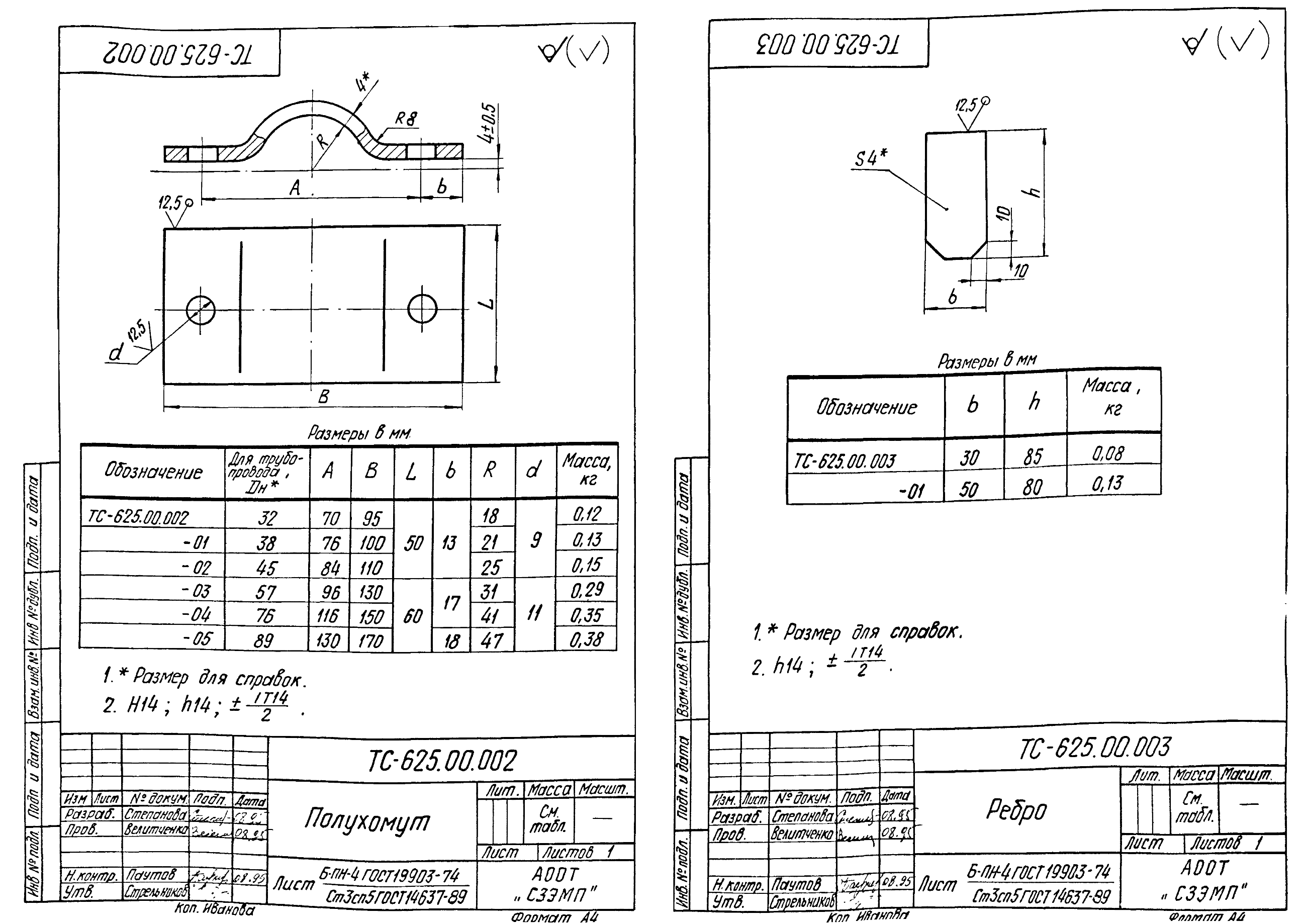

Полухомут ТС-625.00.002 и ребро ТС-625.00.003: размеры и масса деталей.
Как устроена опора
- Корпус: гнутая скоба ТС-625.001 из листа 4 мм высотой 100 мм
- Хомут из двух полухомутов ТС-625.00.002, полоса 4 мм
- Нижний полухомут приварен к скобе через ребро ТС-625.00.003
- Верхний полухомут стягивается двумя болтами М8 или М10 по ГОСТ 7798-70 с гайками по ГОСТ 5915-70
- Сталь Ст3сп5 по ГОСТ 14637-89, сварка по ГОСТ 5264-80
Что вы получаете
- Опоры в сборе с крепежом
- Маркировка по обозначению исполнения
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТС-625.000
Чем ТС-625 отличается от ТС-623?
У ТС-623 корпус приваривается к трубе. У ТС-625 труба зажимается плоским хомутом из двух полухомутов на болтах, сварки по телу трубы нет, узел можно снять и переставить.
Какую нагрузку держит ТС-625?
По серии 2,5 кН (250 кгс) для Дн 32 и 38, 4,0 кН (400 кгс) для Дн 45 и 6,0 кН (600 кгс) для Дн 57-89.
Какие болты стоят в хомуте?
Для Дн 32-45 болты М8, для Дн 57-89 болты М10 по ГОСТ 7798-70 с гайками по ГОСТ 5915-70, по два болта на опору.
Из какой стали делают опору?
По чертежу скоба, полухомуты и ребро из листа Ст3сп5 ГОСТ 14637-89. По запросу изготавливаем из 09Г2С и нержавеющей стали.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
