Опоры трубопроводов / Серия 5.903-13 вып. 8-95 / ТС-624

Серия 5.903-13 · Выпуск 8-95 · Собственный завод в СПб с 2004 года

Опора ТС-624 Дн 194-1420 скользящая приварная

Изготавливаем скользящие приварные опоры ТС-624.000 по рабочим чертежам серии 5.903-13, выпуск 8-95: 117 исполнений для труб Дн 194-1420 мм. Корпус из гнутого листа приваривается к трубе и скользит по опорной конструкции при тепловых перемещениях.

Запросить цену Отправить заявку на почту +7 (812) 600-10-08

117 исполн.для Дн 194-1420 мм

22-600 кНнаибольшая вертикальная нагрузка

4-137 кгмасса по серии

01 · Исполнения

Таблица исполнений ТС-624.000

Данные по сборочному чертежу ТС-624.000 СБ серии 5.903-13 вып. 8-95, размеры в мм, для справок. Рис. 1: корпус длиной 170 мм. Рис. 2: корпус 340 мм. Рис. 3: корпус 680 мм.

Обозначение	Дн, мм	Рис.	L	Нагрузка, кН (кгс)	H	H1	B	Масса, кг
ТС-624.000	194	1	170	22 (2200)	100	148	180	4
ТС-624.000-001	194	1	170	22 (2200)	150	198	180	5
ТС-624.000-002	194	1	170	22 (2200)	200	248	180	6
ТС-624.000-003	219	1	170	22 (2200)	100	136	180	5
ТС-624.000-004	219	1	170	22 (2200)	150	186	180	6
ТС-624.000-005	219	1	170	22 (2200)	200	236	180	7
ТС-624.000-006	273	1	170	22 (2200)	100	126	180	5
ТС-624.000-007	273	1	170	22 (2200)	150	176	180	6
ТС-624.000-008	273	1	170	22 (2200)	200	226	180	7
ТС-624.000-009	325	1	170	70 (7000)	100	165	280	8
ТС-624.000-010	325	1	170	70 (7000)	150	216	280	10
ТС-624.000-011	325	1	170	70 (7000)	200	265	280	11
ТС-624.000-012	377	1	170	70 (7000)	100	152	280	9
ТС-624.000-013	377	1	170	70 (7000)	150	202	280	9
ТС-624.000-014	377	1	170	70 (7000)	200	252	280	10
ТС-624.000-015	426	1	170	70 (7000)	100	142	280	5
ТС-624.000-016	426	1	170	70 (7000)	150	192	280	13
ТС-624.000-017	426	1	170	70 (7000)	200	242	280	15
ТС-624.000-018	480	1	170	125 (12500)	100	174	380	13
ТС-624.000-019	480	1	170	125 (12500)	150	224	380	19
ТС-624.000-020	480	1	170	125 (12500)	200	274	380	22
ТС-624.000-021	530	1	170	125 (12500)	по запросу	по запросу	380	16
ТС-624.000-022	530	1	170	125 (12500)	по запросу	по запросу	380	19
ТС-624.000-023	530	1	170	125 (12500)	по запросу	по запросу	380	21
ТС-624.000-024	630	1	170	125 (12500)	по запросу	по запросу	380	17
ТС-624.000-025	630	1	170	125 (12500)	по запросу	по запросу	380	20
ТС-624.000-026	630	1	170	125 (12500)	по запросу	по запросу	380	22
ТС-624.000-027	194	2	340	22 (2200)	100	165	180	7
ТС-624.000-028	194	2	340	22 (2200)	150	215	180	9
ТС-624.000-029	194	2	340	22 (2200)	200	265	180	11
ТС-624.000-030	219	2	340	22 (2200)	100	152	180	8
ТС-624.000-031	219	2	340	22 (2200)	150	202	180	9
ТС-624.000-032	219	2	340	22 (2200)	200	252	180	11
ТС-624.000-033	273	2	340	22 (2200)	100	142	180	8
ТС-624.000-034	273	2	340	22 (2200)	150	192	180	9
ТС-624.000-035	273	2	340	22 (2200)	200	242	180	11
ТС-624.000-036	325	2	340	70 (7000)	100	174	280	12
ТС-624.000-037	325	2	340	70 (7000)	150	224	280	14
ТС-624.000-038	325	2	340	70 (7000)	200	274	280	16
ТС-624.000-039	377	2	340	70 (7000)	100	164	280	11
ТС-624.000-040	377	2	340	70 (7000)	150	214	280	14
ТС-624.000-041	377	2	340	70 (7000)	200	264	280	16
ТС-624.000-042	426	2	340	70 (7000)	100	142	280	14
ТС-624.000-043	426	2	340	70 (7000)	150	192	280	17
ТС-624.000-044	426	2	340	70 (7000)	200	242	280	19
ТС-624.000-045	480	2	340	125 (12500)	100	174	380	24
ТС-624.000-046	480	2	340	125 (12500)	150	224	380	28
ТС-624.000-047	480	2	340	125 (12500)	200	274	380	32
ТС-624.000-048	530	2	340	125 (12500)	100	164	380	23
ТС-624.000-049	530	2	340	125 (12500)	150	214	380	27
ТС-624.000-050	530	2	340	125 (12500)	200	264	380	32
ТС-624.000-051	630	2	340	125 (12500)	100	150	380	24
ТС-624.000-052	630	2	340	125 (12500)	150	200	380	28
ТС-624.000-053	630	2	340	125 (12500)	200	250	380	32
ТС-624.000-054	720	2	340	220 (22000)	100	185	500	35
ТС-624.000-055	720	2	340	220 (22000)	150	235	500	41
ТС-624.000-056	720	2	340	220 (22000)	200	285	500	46
ТС-624.000-057	820	2	340	220 (22000)	100	172	500	40
ТС-624.000-058	820	2	340	220 (22000)	150	222	500	45
ТС-624.000-059	820	2	340	220 (22000)	200	272	500	51
ТС-624.000-060	920	2	340	360 (36000)	100	158	500	50
ТС-624.000-061	920	2	340	360 (36000)	150	208	500	54
ТС-624.000-062	920	2	340	360 (36000)	200	258	500	60
ТС-624.000-063	1020	2	340	360 (36000)	100	218	700	69
ТС-624.000-064	1020	2	340	360 (36000)	150	268	700	78
ТС-624.000-065	1020	2	340	360 (36000)	200	318	700	87
ТС-624.000-066	1220	2	340	480 (48000)	100	195	700	77
ТС-624.000-067	1220	2	340	480 (48000)	150	245	700	85
ТС-624.000-068	1220	2	340	480 (48000)	200	295	700	94
ТС-624.000-069	1420	2	340	600 (60000)	100	172	700	74
ТС-624.000-070	1420	2	340	600 (60000)	150	222	700	84
ТС-624.000-071	1420	2	340	600 (60000)	200	272	700	95
ТС-624.000-072	194	3	680	22 (2200)	100	148	180	13
ТС-624.000-073	194	3	680	22 (2200)	150	198	180	16
ТС-624.000-074	194	3	680	22 (2200)	200	248	180	19
ТС-624.000-075	219	3	680	22 (2200)	100	136	180	13
ТС-624.000-076	219	3	680	22 (2200)	150	186	180	16
ТС-624.000-077	219	3	680	22 (2200)	200	236	180	19
ТС-624.000-078	273	3	680	22 (2200)	100	125	180	13
ТС-624.000-079	273	3	680	22 (2200)	150	175	180	16
ТС-624.000-080	273	3	680	22 (2200)	200	225	180	18
ТС-624.000-081	325	3	680	70 (7000)	100	165	280	19
ТС-624.000-082	325	3	680	70 (7000)	150	215	280	23
ТС-624.000-083	325	3	680	70 (7000)	200	265	280	26
ТС-624.000-084	377	3	680	70 (7000)	100	152	280	18
ТС-624.000-085	377	3	680	70 (7000)	150	202	280	22
ТС-624.000-086	377	3	680	70 (7000)	200	252	280	26
ТС-624.000-087	426	3	680	70 (7000)	100	145	280	21
ТС-624.000-088	426	3	680	70 (7000)	150	195	280	25
ТС-624.000-089	426	3	680	70 (7000)	200	245	280	29
ТС-624.000-090	480	3	680	125 (12500)	100	178	380	36
ТС-624.000-091	480	3	680	125 (12500)	150	228	380	43
ТС-624.000-092	480	3	680	125 (12500)	200	278	380	50
ТС-624.000-093	530	3	680	125 (12500)	100	164	380	36
ТС-624.000-094	530	3	680	125 (12500)	150	214	380	42
ТС-624.000-095	530	3	680	125 (12500)	200	264	380	49
ТС-624.000-096	630	3	680	125 (12500)	100	150	380	35
ТС-624.000-097	630	3	680	125 (12500)	150	200	380	42
ТС-624.000-098	630	3	680	125 (12500)	200	250	380	49
ТС-624.000-099	720	3	680	225 (22500)	100	185	500	55
ТС-624.000-100	720	3	680	225 (22500)	150	235	500	64
ТС-624.000-101	720	3	680	225 (22500)	200	285	500	73
ТС-624.000-102	820	3	680	225 (22500)	100	172	500	59
ТС-624.000-103	820	3	680	225 (22500)	150	222	500	68
ТС-624.000-104	820	3	680	225 (22500)	200	272	500	77
ТС-624.000-105	920	3	680	360 (36000)	100	158	500	65
ТС-624.000-106	920	3	680	360 (36000)	150	208	500	74
ТС-624.000-107	920	3	680	360 (36000)	200	258	500	84
ТС-624.000-108	1020	3	680	360 (36000)	100	218	700	101
ТС-624.000-109	1020	3	680	360 (36000)	150	268	700	115
ТС-624.000-110	1020	3	680	360 (36000)	200	318	700	129
ТС-624.000-111	1220	3	680	480 (48000)	100	195	700	107
ТС-624.000-112	1220	3	680	480 (48000)	150	245	700	121
ТС-624.000-113	1220	3	680	480 (48000)	200	295	700	135
ТС-624.000-114	1420	3	680	600 (60000)	100	172	700	105
ТС-624.000-115	1420	3	680	600 (60000)	150	222	700	120
ТС-624.000-116	1420	3	680	600 (60000)	200	272	700	137

Страницы по диаметрам

194 219 273 325 377 426 480 530 630 720 820 920 1020 1220 1420

Опора скользящая приварная ТС-624 серии 5.903-13 вып. 8-95

Заказать опоры ТС-624.000

Считаем цену за штуку и за партию. Укажите исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.

Запросить цену Написать на почту

02 · Чертёж

Сборочный чертёж ТС-624.000 СБ

Копии листов серии 5.903-13 вып. 8-95. Нажмите на лист, чтобы открыть крупно.

Лист 1. Рис. 1: корпус 170 мм, сварные швы и технические требования.

Сборочный чертёж ТС-624.000 СБ, лист 2: рис. 2 и рис. 3

Лист 2. Рис. 2: корпус 340 мм. Рис. 3: корпус 680 мм.

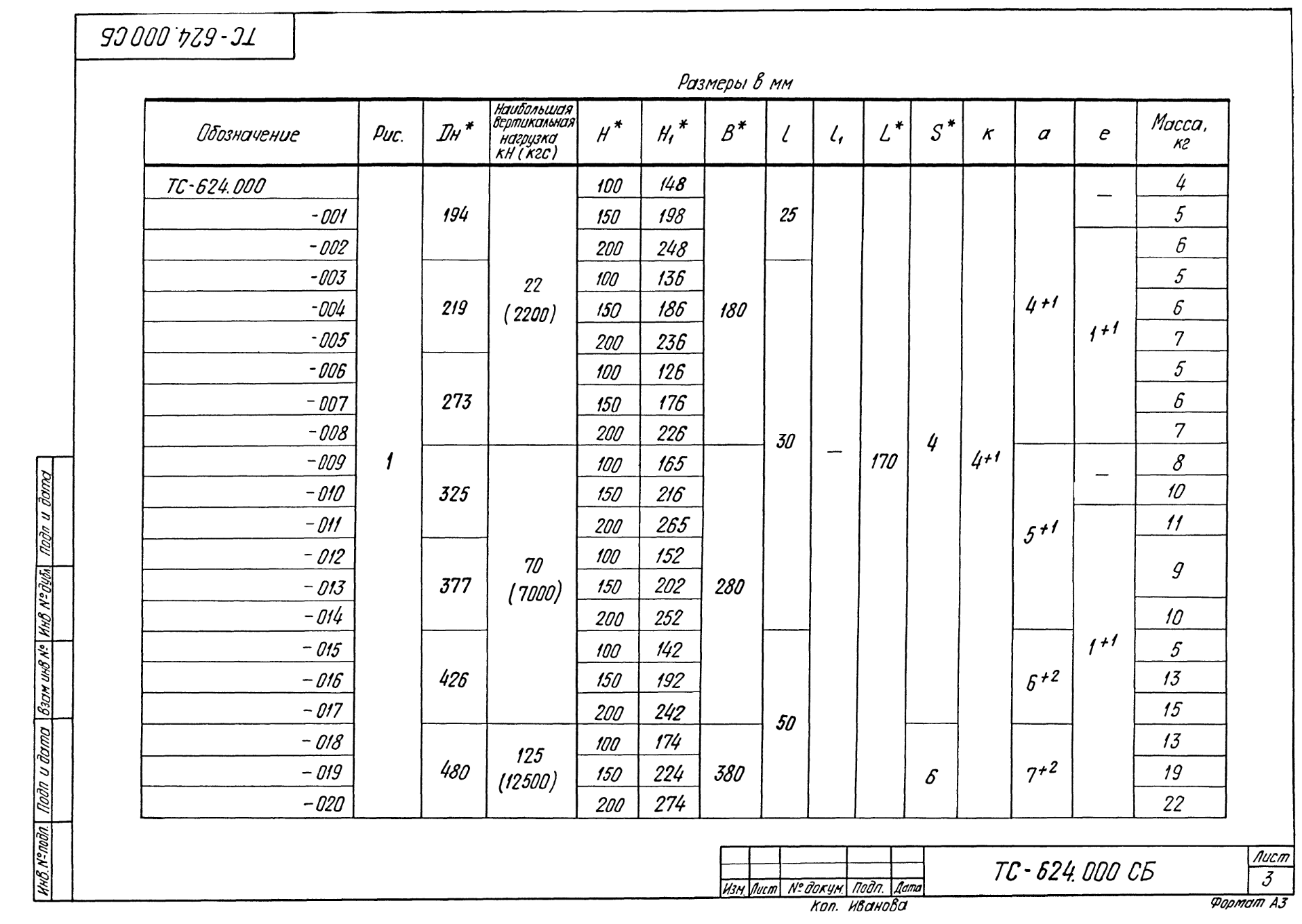

Таблица исполнений ТС-624.000 СБ, лист 3

Лист 3. Таблица исполнений -000…-020.

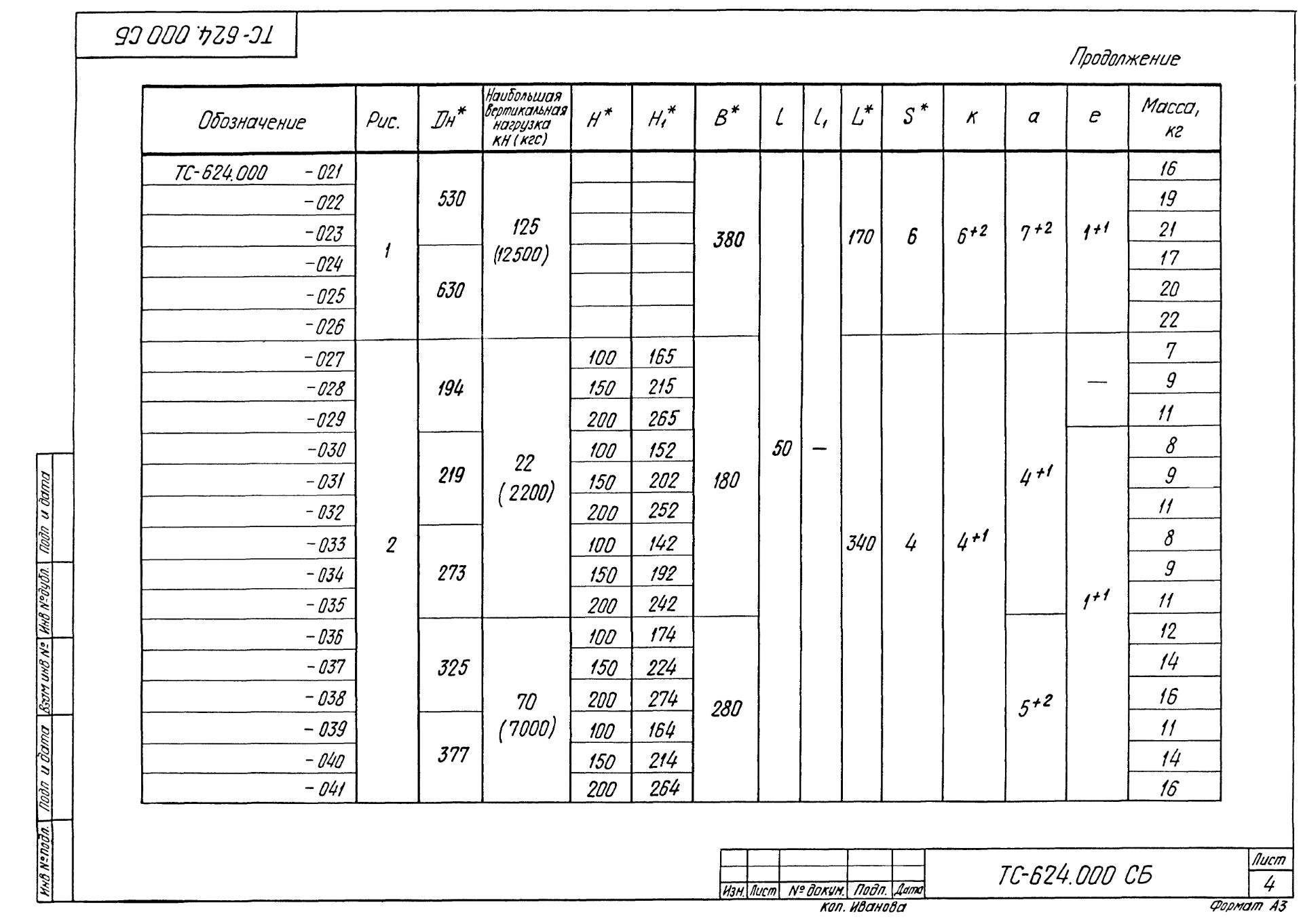

Таблица исполнений ТС-624.000 СБ, лист 4

Лист 4. Таблица исполнений -021…-041.

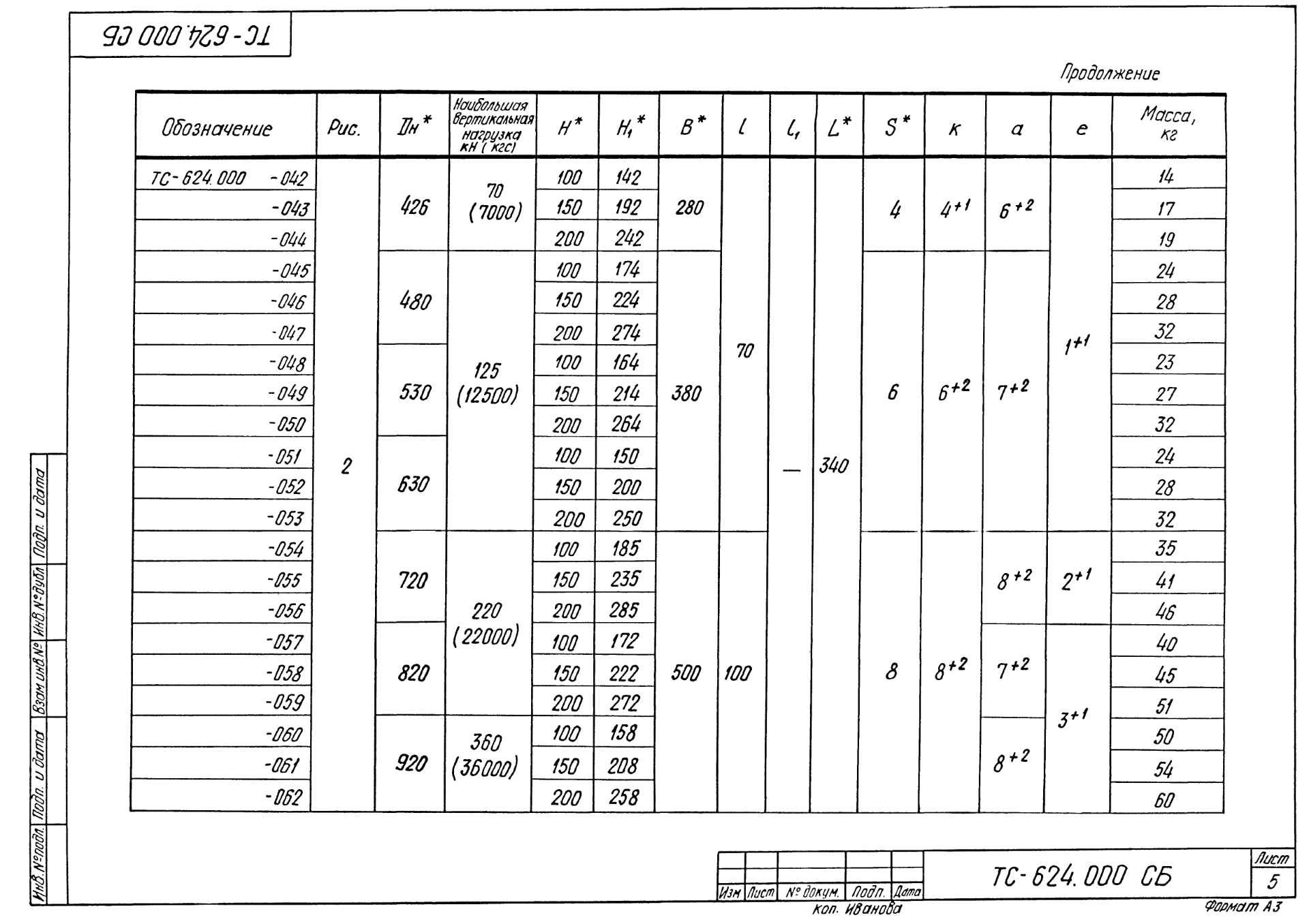

Таблица исполнений ТС-624.000 СБ, лист 5

Лист 5. Таблица исполнений -042…-062.

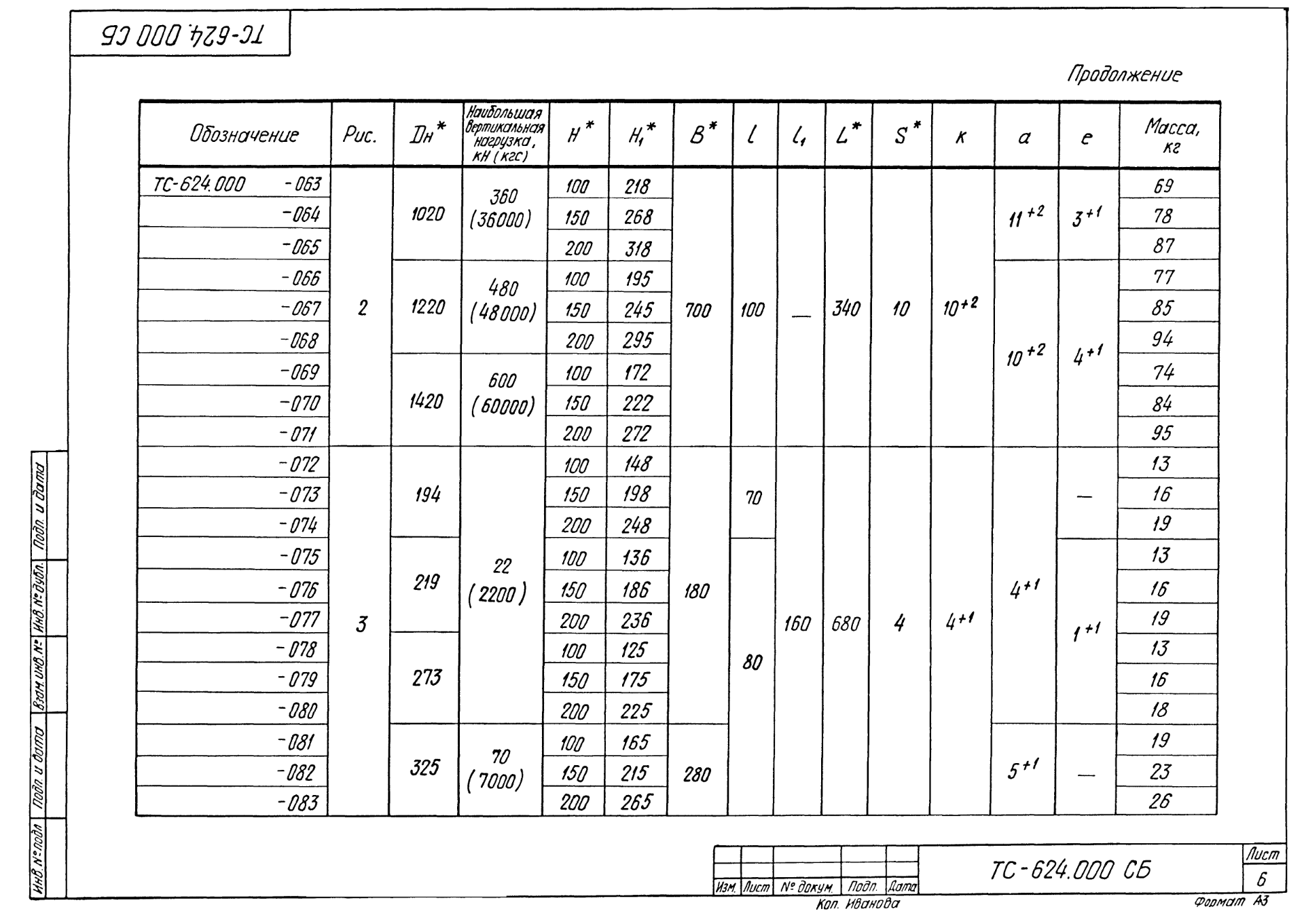

Таблица исполнений ТС-624.000 СБ, лист 6

Лист 6. Таблица исполнений -063…-083.

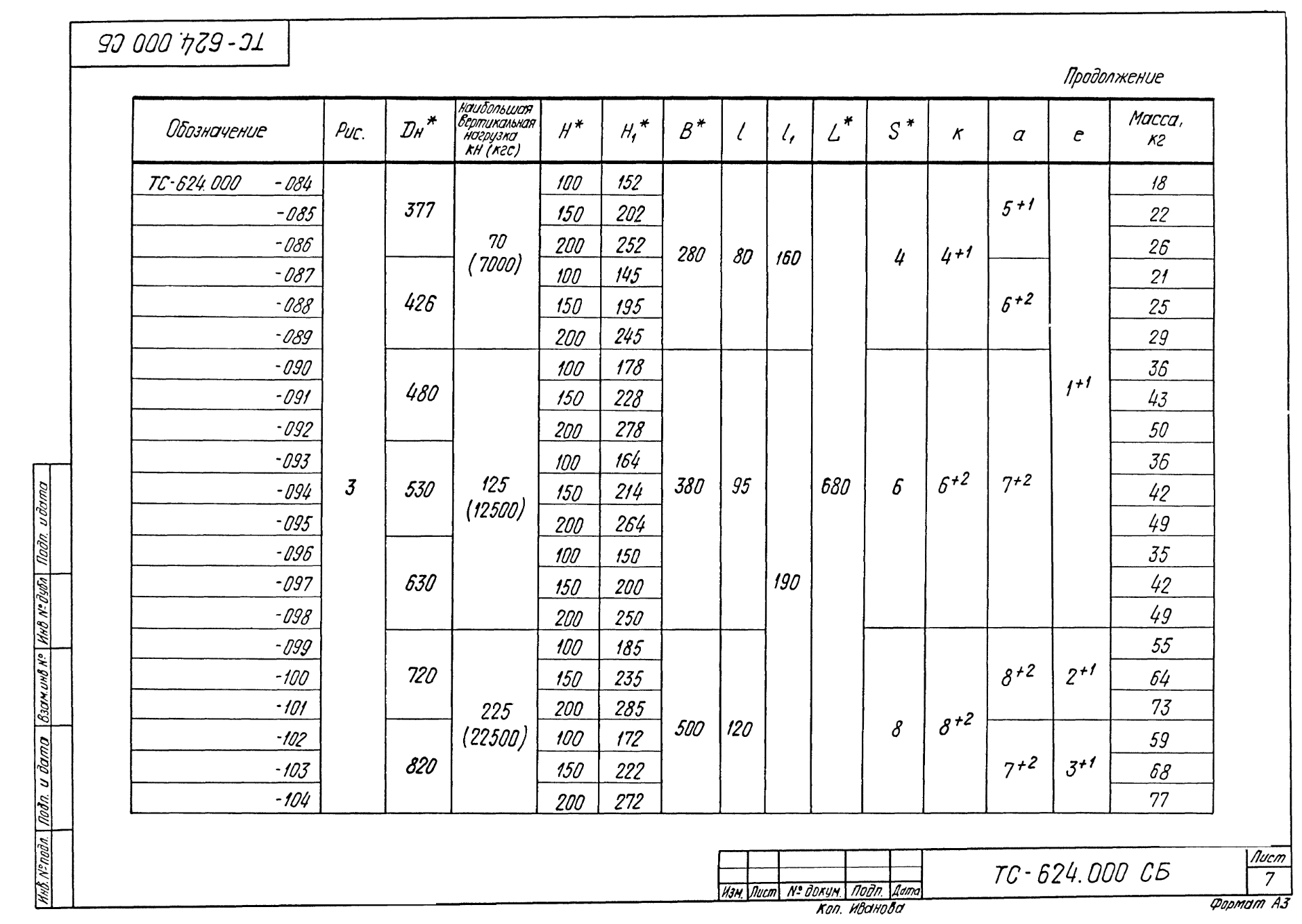

Таблица исполнений ТС-624.000 СБ, лист 7

Лист 7. Таблица исполнений -084…-104.

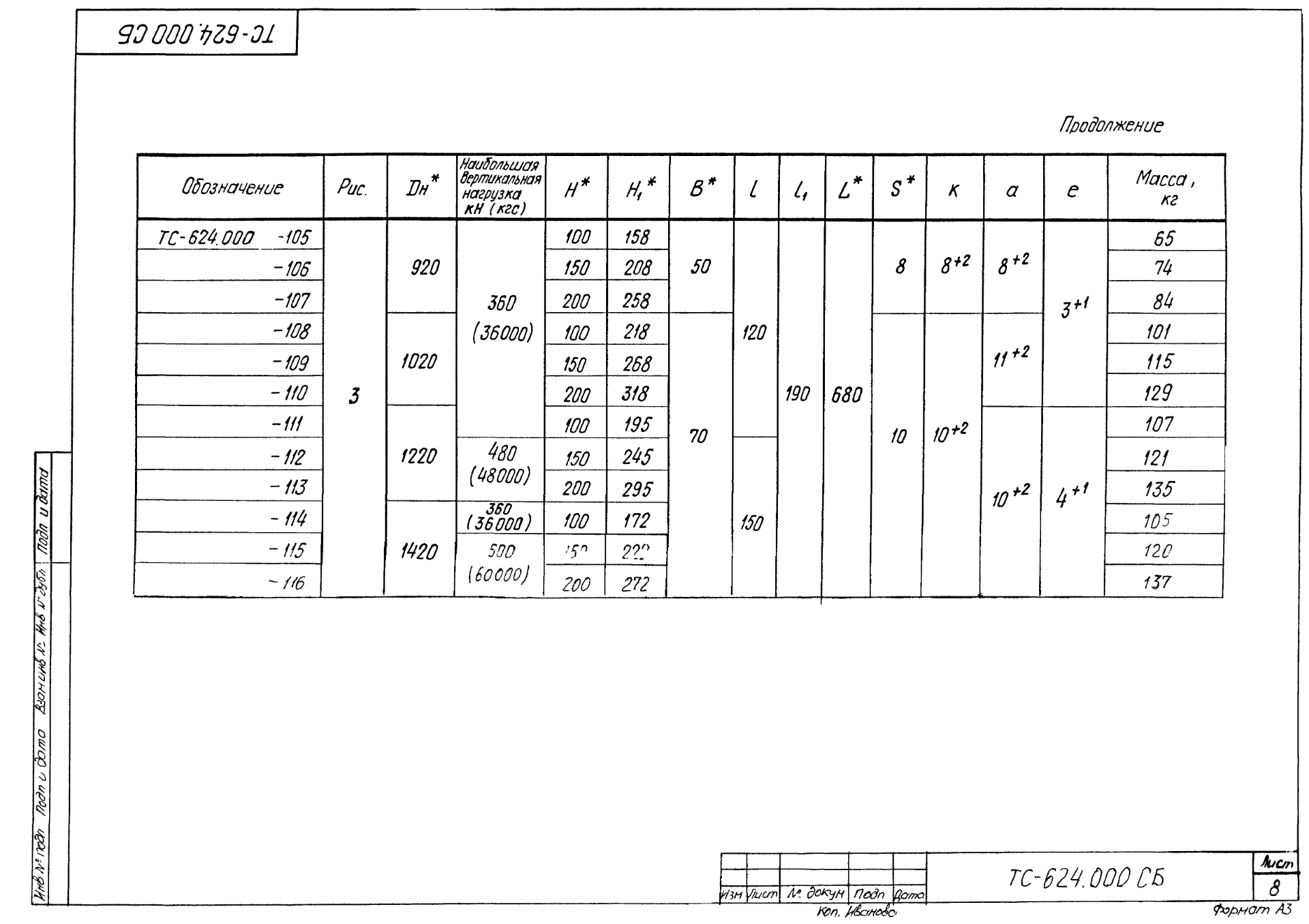

Таблица исполнений ТС-624.000 СБ, лист 8

Лист 8. Таблица исполнений -105…-116.

Нужны опоры ТС-624.000 по этому чертежу?Запросить цену +7 (812) 600-10-08

03 · Конструкция

Как устроена опора

Корпус из гнутого листа с рёбрами
Опора приваривается к трубе по ГОСТ 5264-80, катет шва по таблице серии
Опора скользит по опорной конструкции при тепловых перемещениях
Длина корпуса 170, 340 или 680 мм в зависимости от рисунка
Гибка, сварка и контроль геометрии в своём цеху

Поставка

Что вы получаете

Опоры, готовые к приварке на трубу
Маркировка по обозначению исполнения
Паспорт или сертификат качества на партию
Грунтовка или окраска по запросу
Комплектная отгрузка с другими опорами по спецификации

04 · Вопросы

Частые вопросы об опоре ТС-624.000

Чем отличаются рисунки 1, 2 и 3 у опоры ТС-624?

Рис. 1: корпус длиной 170 мм, для Дн 194-630. Рис. 2: корпус 340 мм, для Дн 194-1420. Рис. 3: корпус 680 мм, для Дн 194-1420. Чем длиннее корпус, тем больше площадь опирания.

Какую нагрузку держит ТС-624?

По серии от 22 кН (2200 кгс) для Дн 194-273 до 600 кН (60000 кгс) для Дн 1420.

Что такое H и H1 в таблице?

H: высота корпуса опоры 100, 150 или 200 мм. H1: расстояние от низа опоры до низа трубы по чертежу. Размеры для справок по сборочному чертежу ТС-624.000 СБ.

Чем ТС-624 отличается от ТС-623?

ТС-623 рассчитана на трубы Дн 32-159, ТС-624 на Дн 194-1420. Обе приварные скользящие, корпус из гнутого листа.
