Прислать чертежи →Опора ТС-624 Дн 1020 скользящая приварная
Изготавливаем скользящие приварные опоры ТС-624 для трубопроводов наружным диаметром 1020 мм по рабочим чертежам серии 5.903-13, выпуск 8-95. Корпус приваривается к трубе и скользит по опорной конструкции при тепловых перемещениях.
Исполнения ТС-624 для Дн 1020
Данные по сборочному чертежу ТС-624.000 СБ серии 5.903-13 вып. 8-95, размеры в мм, для справок. Рис. 2: корпус 340 мм. Рис. 3: корпус 680 мм.
| Обозначение | Рис. | L | Нагрузка, кН (кгс) | H | H1 | B | Масса, кг |
|---|---|---|---|---|---|---|---|
| ТС-624.000-063 | 2 | 340 | 360 (36000) | 100 | 218 | 700 | 69 |
| ТС-624.000-064 | 2 | 340 | 360 (36000) | 150 | 268 | 700 | 78 |
| ТС-624.000-065 | 2 | 340 | 360 (36000) | 200 | 318 | 700 | 87 |
| ТС-624.000-108 | 3 | 680 | 360 (36000) | 100 | 218 | 700 | 101 |
| ТС-624.000-109 | 3 | 680 | 360 (36000) | 150 | 268 | 700 | 115 |
| ТС-624.000-110 | 3 | 680 | 360 (36000) | 200 | 318 | 700 | 129 |
Считаем цену за штуку и за партию. Укажите исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Сборочный чертёж ТС-624.000 СБ
Копии листов серии 5.903-13 вып. 8-95. Нажмите на лист, чтобы открыть крупно.

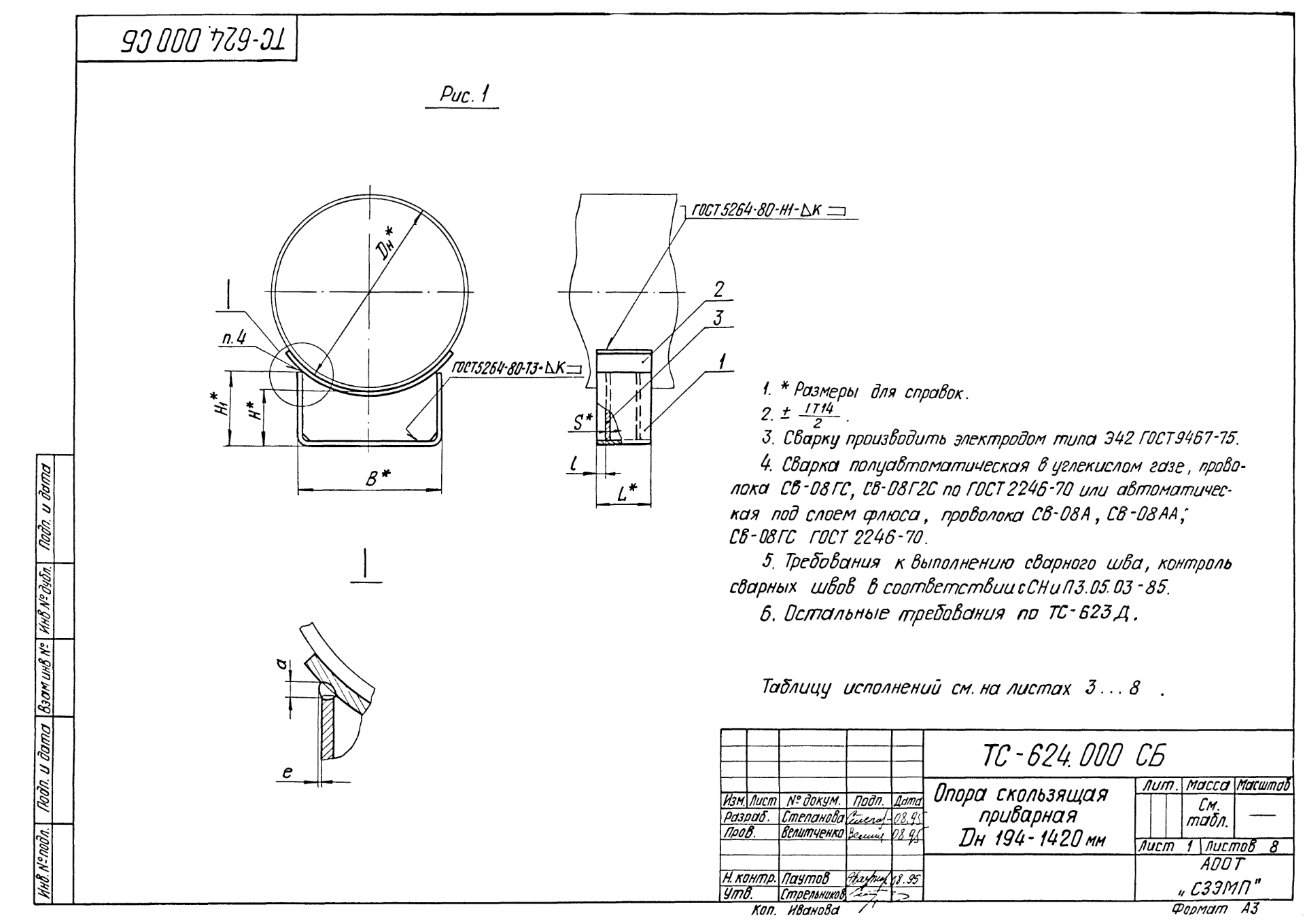

Лист 1. Рис. 1: корпус 170 мм, сварные швы и технические требования.

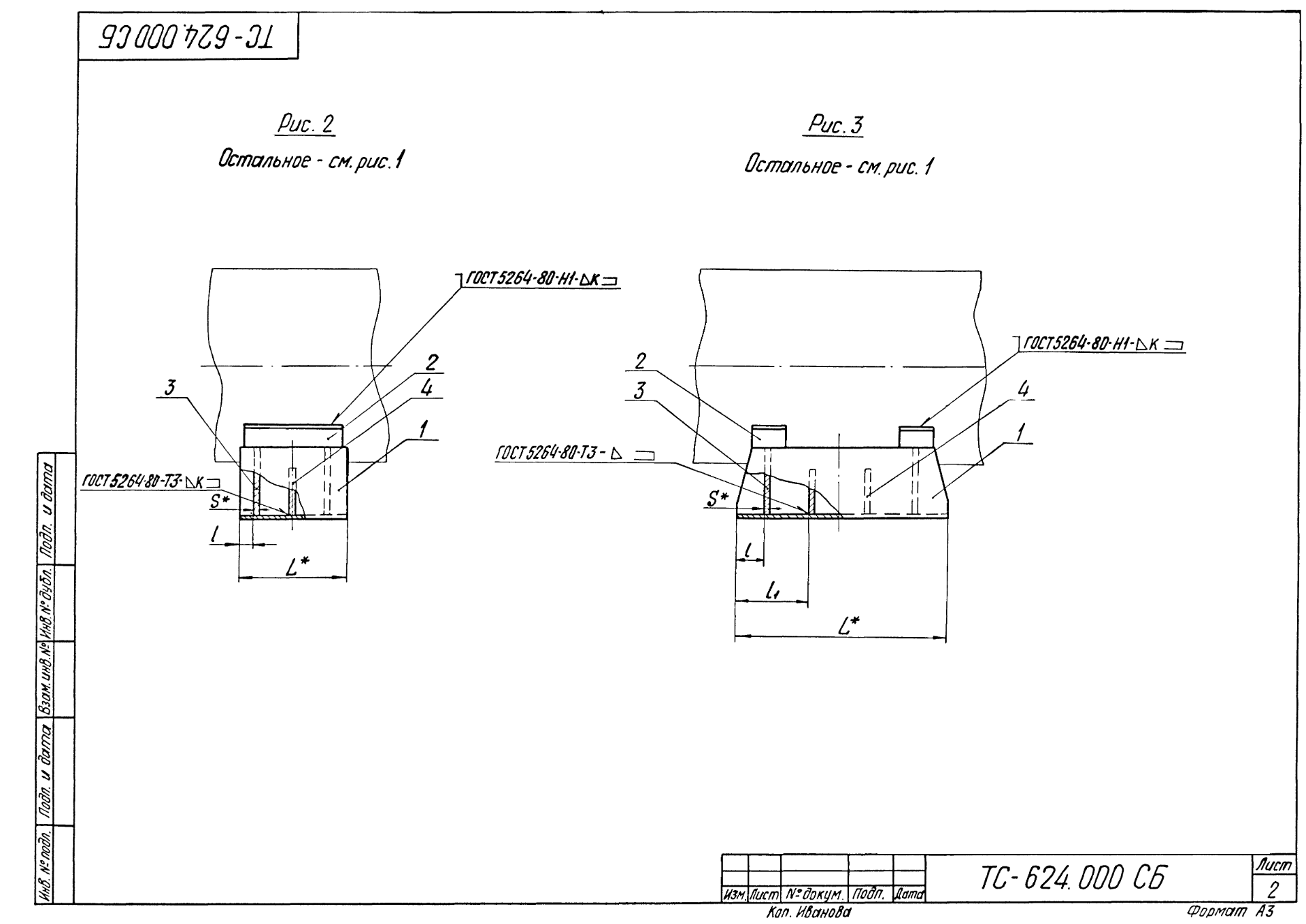

Лист 2. Рис. 2: корпус 340 мм. Рис. 3: корпус 680 мм.
Как устроена опора
- Корпус из гнутого листа с рёбрами
- Опора приваривается к трубе по ГОСТ 5264-80, катет шва по таблице серии
- Опора скользит по опорной конструкции при тепловых перемещениях
- Длина корпуса 170, 340 или 680 мм в зависимости от рисунка
- Гибка, сварка и контроль геометрии в своём цеху
Что вы получаете
- Опоры, готовые к приварке на трубу
- Маркировка по обозначению исполнения
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Подбор и партия ТС-624 Дн 1020
Исполнение ТС-624 рассчитано на трубу наружным диаметром 1020 мм, что соответствует Ду 1000. Применяют его на участках между неподвижными опорами, где труба перемещается при нагреве и остывании. Трубу обычно применяют электросварную прямошовную или спиральношовную, например по ГОСТ 10704 или ГОСТ 20295; толщину стенки и марку стали берём из проекта.
Масса одной опоры по серии 69…129 кг в зависимости от исполнения; наибольшая вертикальная нагрузка 360 кН. Исполнение для меньшего диаметра, ТС-624 Дн 920, весит от 50 кг, то есть легче на 19 кг. Следующее по диаметру исполнение, ТС-624 Дн 1220, тяжелее на 8 кг.
Цена от 16 560 ₽ за шт. за исполнение с наименьшей массой, без покрытия. Точную цену партии фиксируем в КП по спецификации.
| Партия | Масса | Стоимость |
| 10 шт. | 690…1290 кг | от 165 600 ₽ |
| 50 шт. | 3450…6450 кг | от 828 000 ₽ |
| 100 шт. | 6900…12900 кг | от 1 656 000 ₽ |
| 500 шт. | 34500…64500 кг | от 8 280 000 ₽ |
Ориентир без покрытия и доставки; минимальная сумма заказа 10 000 ₽.
Частые вопросы об опоре ТС-624 Дн 1020
Сколько весят 100 опор ТС-624 Дн 1020?
По массе из серии 5.903-13 партия из 100 опор весит от 6900 до 12900 кг в зависимости от исполнения. Массу партии учитываем при выборе транспорта и упаковки.
Какому Ду соответствует Дн 1020?
Наружный диаметр 1020 мм соответствует условному проходу Ду 1000. В спецификациях встречаются оба обозначения; по серии 5.903-13 опору подбирают по наружному диаметру трубы.
Чем ТС-624 Дн 1020 отличается от исполнения для Дн 1220?
Размерами под диаметр трубы и массой: ТС-624 Дн 1020 весит от 69 кг, ТС-624 Дн 1220 от 77 кг. Конструкция одна, чертёж общий.
Какие исполнения ТС-624 подходят для Дн 1020?
6 исполнений: -063, -064, -065, -108, -109, -110. Отличаются высотой H (100, 150, 200 мм) и длиной корпуса L по рисунку.
Какую нагрузку держит опора ТС-624 Дн 1020?
Наибольшая вертикальная нагрузка по серии 360 кН (36000 кгс).
Сколько весит опора?
По серии от 69 до 129 кг в зависимости от исполнения.
Как указать опору в заявке?
Обозначение исполнения из таблицы, например ТС-624.000-063, серия 5.903-13 вып. 8-95, количество, марка стали и покрытие.
Цены «от» ориентировочные; считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
