Прислать чертежи →Опора ТС-661.00.00 Дн 133-1420 неподвижная четырёхупорная
Изготавливаем неподвижные четырёхупорные опоры ТС-661.00.00 по рабочим чертежам серии 5.903-13, выпуск 7-95: 15 исполнений для труб Дн 133-1420 мм. Четыре упора привариваются к трубе с двух сторон опорной конструкции и передают на неё осевую силу до 1000 кН.
Таблица исполнений ТС-661.00.00
Данные по сборочному чертежу ТС-661.00.00 СБ серии 5.903-13 вып. 7-95, размеры в мм, для справок. Где указаны два значения, толщина упора S равна катету шва K, и большему катету соответствует большая осевая сила Q.
| Обозначение | Дн, мм | Катет K = S | Осевая сила Q, кН (тс) | H | B | Длина упора | m | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ТС-661.00.00 | 133 | 4 / 5 | 70 (7) | 260 | 80 | 110 | 30 | 8,8 |
| ТС-661.00.00-01 | 159 | 4 / 5 | 100 (10) | 320 | 90 | 112 | 30 | 13,2 |
| ТС-661.00.00-02 | 219 | 4 / 7 | 120 (12) / 150 (15) | 420 | 120 | 132 | 30 | 23,3 |
| ТС-661.00.00-03 | 273 | 6 / 8 | 120 (12) / 180 (18) | 480 | 120 | 132 | 80 | 22,5 |
| ТС-661.00.00-04 | 325 | 6 / 8 | 120 (12) / 220 (22) | 530 | 120 | 162 | 80 | 25,2 |
| ТС-661.00.00-05 | 377 | 6 / 9 | 150 (15) / 250 (25) | 580 | 140 | 162 | 80 | 28,3 |
| ТС-661.00.00-06 | 426 | 7 / 10 | 180 (18) / 300 (30) | 660 | 160 | 196 | 80 | 53,4 |
| ТС-661.00.00-07 | 530 | 8 / 11 | 180 (18) / 250 (25) | 770 | 200 | 226 | 80 | 64,6 |
| ТС-661.00.00-08 | 630 | 8 / 12 | 360 (36) / 450 (45) | 870 | 240 | 226 | 150 | 67,7 |
| ТС-661.00.00-09 | 720 | 9 / 11 | 360 (36) / 550 (55) | 960 | 280 | 266 | 150 | 82,4 |
| ТС-661.00.00-10 | 820 | 9 / 11 | 450 (45) / 650 (65) | 1060 | 300 | 266 | 150 | 86,4 |
| ТС-661.00.00-11 | 920 | 10 / 14 | 480 (48) / 550 (55) | 1160 | 320 | 266 | 150 | 92,0 |
| ТС-661.00.00-12 | 1020 | 10 / 14 | 750 (75) / 950 (95) | 1260 | 360 | 286 | 150 | 105,0 |
| ТС-661.00.00-13 | 1220 | 11 | 1000 (100) | 1480 | 400 | 336 | 150 | 136,0 |
| ТС-661.00.00-14 | 1420 | 14 | 1000 (100) | 1680 | 500 | 336 | 150 | 151,0 |
Считаем цену за штуку и за партию. Укажите исполнение, вариант катета шва, количество, марку стали и покрытие, ответим коммерческим предложением.
Сборочный чертёж ТС-661.00.00 СБ
Копии листов серии 5.903-13 вып. 7-95. Нажмите на лист, чтобы открыть крупно.

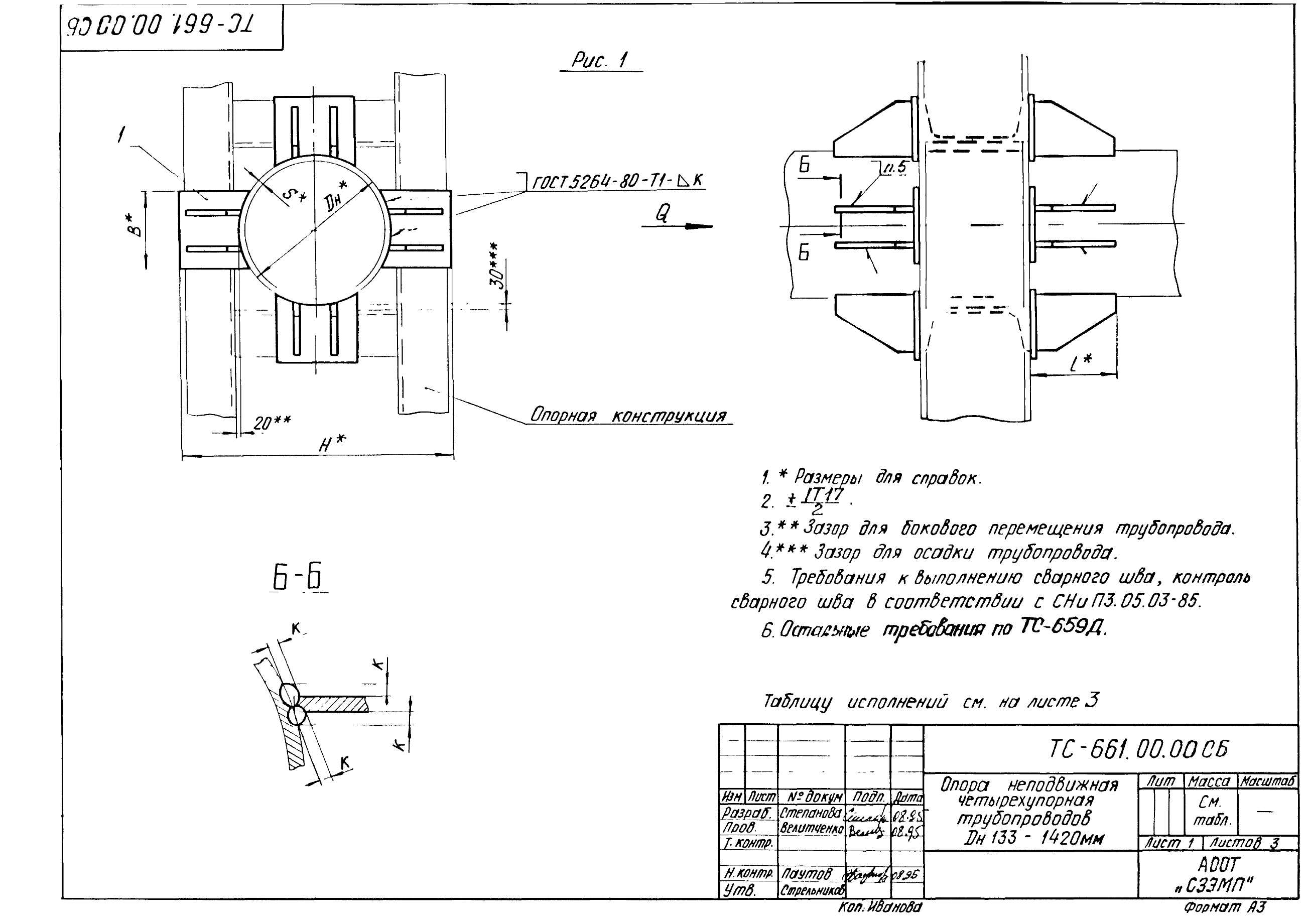

Лист 1. Рис. 1: упоры по вертикальной и горизонтальной осям трубы, сварка и технические требования.

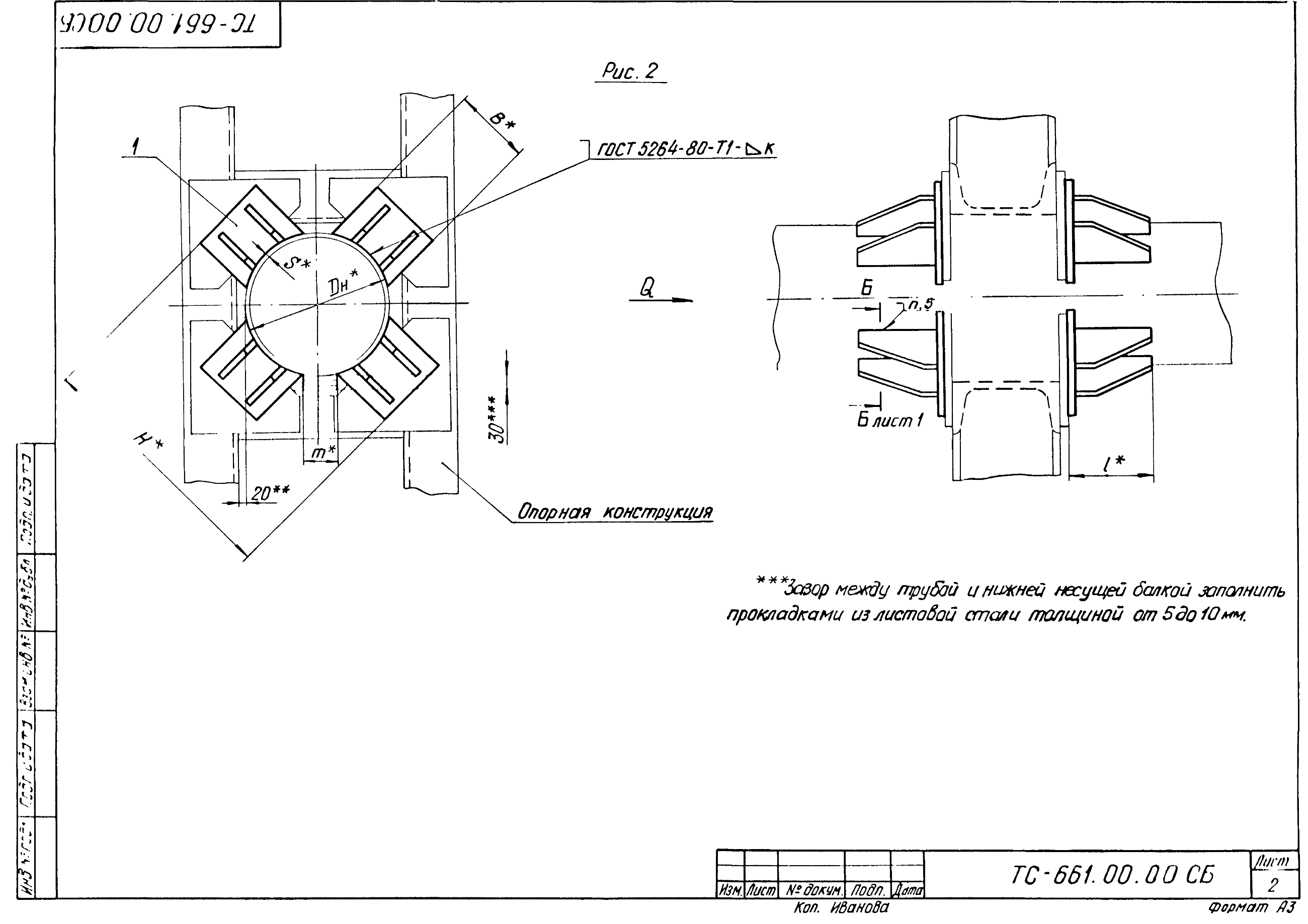

Лист 2. Рис. 2: упоры под углом 45 градусов, зазоры и прокладки.

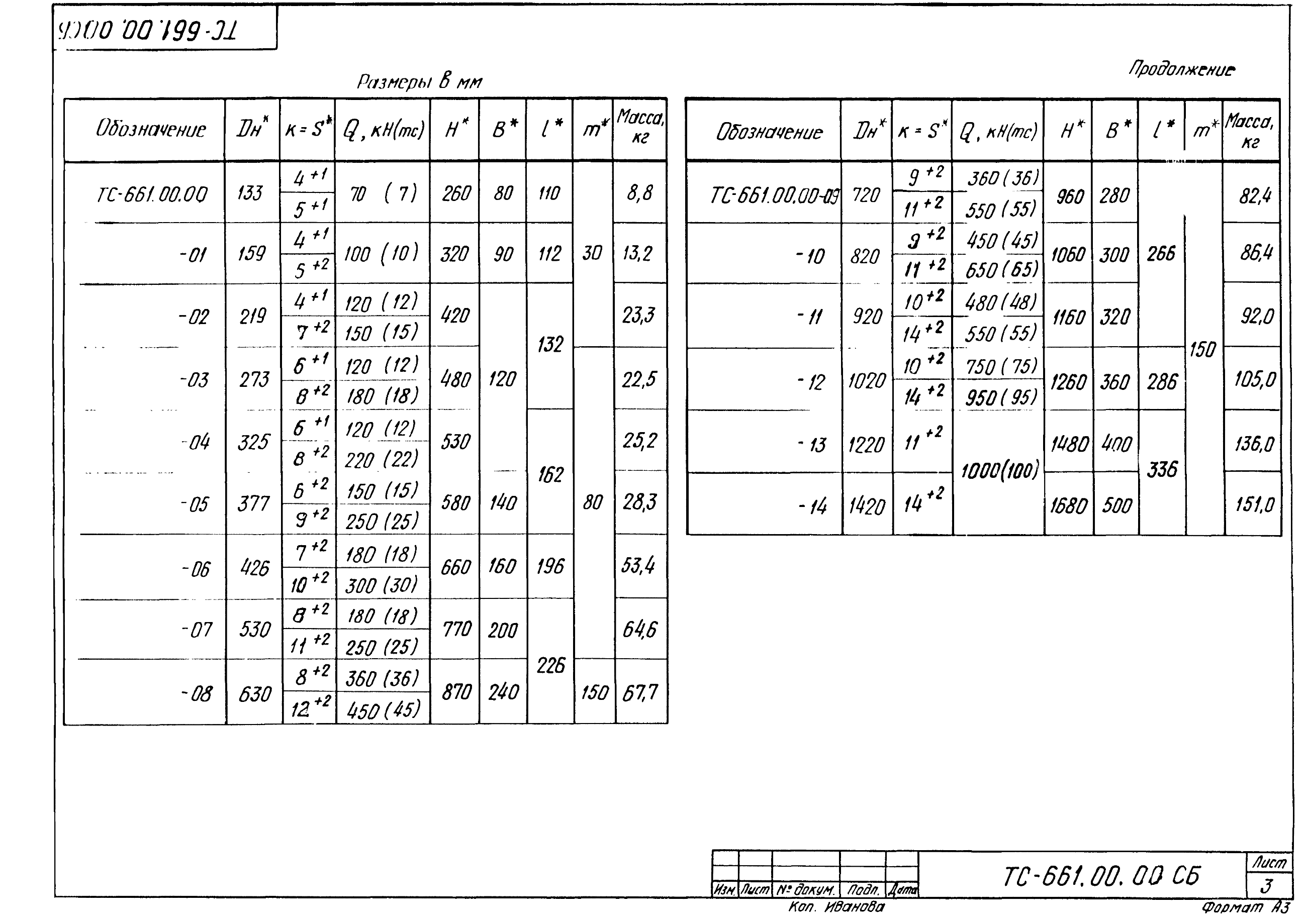

Лист 3. Таблица исполнений -00…-14.
Как устроена опора
- Четыре упора из листа привариваются к трубе по ГОСТ 5264-80
- Упоры стоят попарно с двух сторон опорной конструкции и передают на неё осевую силу Q
- Два варианта раскладки упоров: по осям трубы (рис. 1) или под 45 градусов (рис. 2)
- Зазор 20 мм на боковое перемещение и 30 мм на осадку трубопровода
- Резка, сборка и сварка в своём цеху
Что вы получаете
- Комплекты упоров по исполнению, готовые к приварке
- Маркировка по обозначению исполнения
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТС-661.00.00
Чем ТС-661 отличается от ТС-660?
У ТС-660 два упора, у ТС-661 четыре: они привариваются к трубе по обе стороны опорной конструкции и передают большую осевую силу. ТС-661 выпускается для Дн 133-1420.
Почему в таблице два значения катета и осевой силы?
По серии для большинства исполнений даны два варианта: толщина упора S равна катету шва K, при большем катете допускается большая осевая сила Q. Вариант указывают в заявке.
Какую осевую силу держит ТС-661?
По серии от 70 кН (7 тс) для Дн 133 до 1000 кН (100 тс) для Дн 1220 и 1420.
Из какой стали делают опору?
По рабочим чертежам выпуска 7-95 из листового проката, марку стали указывайте в заявке: Ст3сп, 09Г2С или по проекту.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
