Прислать чертежи →Опора ТС-662.00.00 Дн 108-1420 неподвижная двухупорная усиленная
Изготавливаем неподвижные двухупорные усиленные опоры ТС-662.00.00 по рабочим чертежам серии 5.903-13, выпуск 7-95: 16 исполнений для труб Дн 108-1420 мм. Два усиленных упора с подушками привариваются к трубе и передают на опорную конструкцию осевую силу до 550 кН.
Таблица исполнений ТС-662.00.00
Данные по сборочному чертежу ТС-662.00.00 СБ серии 5.903-13 вып. 7-95, размеры в мм, для справок. Толщина упора S равна катету шва K.
| Обозначение | Дн, мм | Катет K = S | Осевая сила Q, кН (тс) | H | B | Длина упора | m | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ТС-662.00.00 | 108 | 4,0 | 50 (5) | 238 | 70 | 115 | 30 | 5,60 |
| ТС-662.00.00-01 | 133 | 4,0 | 50 (5) | 268 | 80 | 115 | 30 | 5,92 |
| ТС-662.00.00-02 | 159 | 4,5 | 60 (6) | 328 | 90 | 117 | 30 | 8,36 |
| ТС-662.00.00-03 | 219 | 6,0 | 90 (9) | 432 | 120 | 137 | 30 | 15,70 |
| ТС-662.00.00-04 | 273 | 6,0 | 100 (10) | 492 | 120 | 137 | 80 | 15,20 |
| ТС-662.00.00-05 | 325 | 6,0 | 100 (10) | 542 | 120 | 167 | 80 | 17,40 |
| ТС-662.00.00-06 | 377 | 9,0 | 150 (15) | 596 | 140 | 167 | 80 | 22,10 |
| ТС-662.00.00-07 | 426 | 7,0 | 120 (12) | 676 | 160 | 200 | 80 | 37,00 |
| ТС-662.00.00-08 | 530 | 8,0 | 140 (14) | 786 | 200 | 230 | 80 | 46,00 |
| ТС-662.00.00-09 | 630 | 8,0 | 170 (17) | 890 | 240 | 230 | 150 | 54,80 |
| ТС-662.00.00-10 | 720 | 9,0 | 200 (20) | 980 | 280 | 270 | 150 | 66,80 |
| ТС-662.00.00-11 | 820 | 9,0 | 200 (20) | 1080 | 300 | 270 | 150 | 70,40 |
| ТС-662.00.00-12 | 920 | 10,0 | 250 (25) | 1184 | 320 | 290 | 150 | 76,00 |
| ТС-662.00.00-13 | 1020 | 10,0 | 280 (28) | 1284 | 360 | 290 | 150 | 99,20 |
| ТС-662.00.00-14 | 1220 | 11,0 | 350 (35) | 1504 | 400 | 340 | 150 | 128,80 |
| ТС-662.00.00-15 | 1420 | 14,0 | 550 (55) | 1704 | 500 | 340 | 150 | 152,00 |
Считаем цену за штуку и за партию. Укажите исполнение, рисунок, количество, марку стали и покрытие, ответим коммерческим предложением.
Сборочный чертёж ТС-662.00.00 СБ
Копии листов серии 5.903-13 вып. 7-95. Нажмите на лист, чтобы открыть крупно.

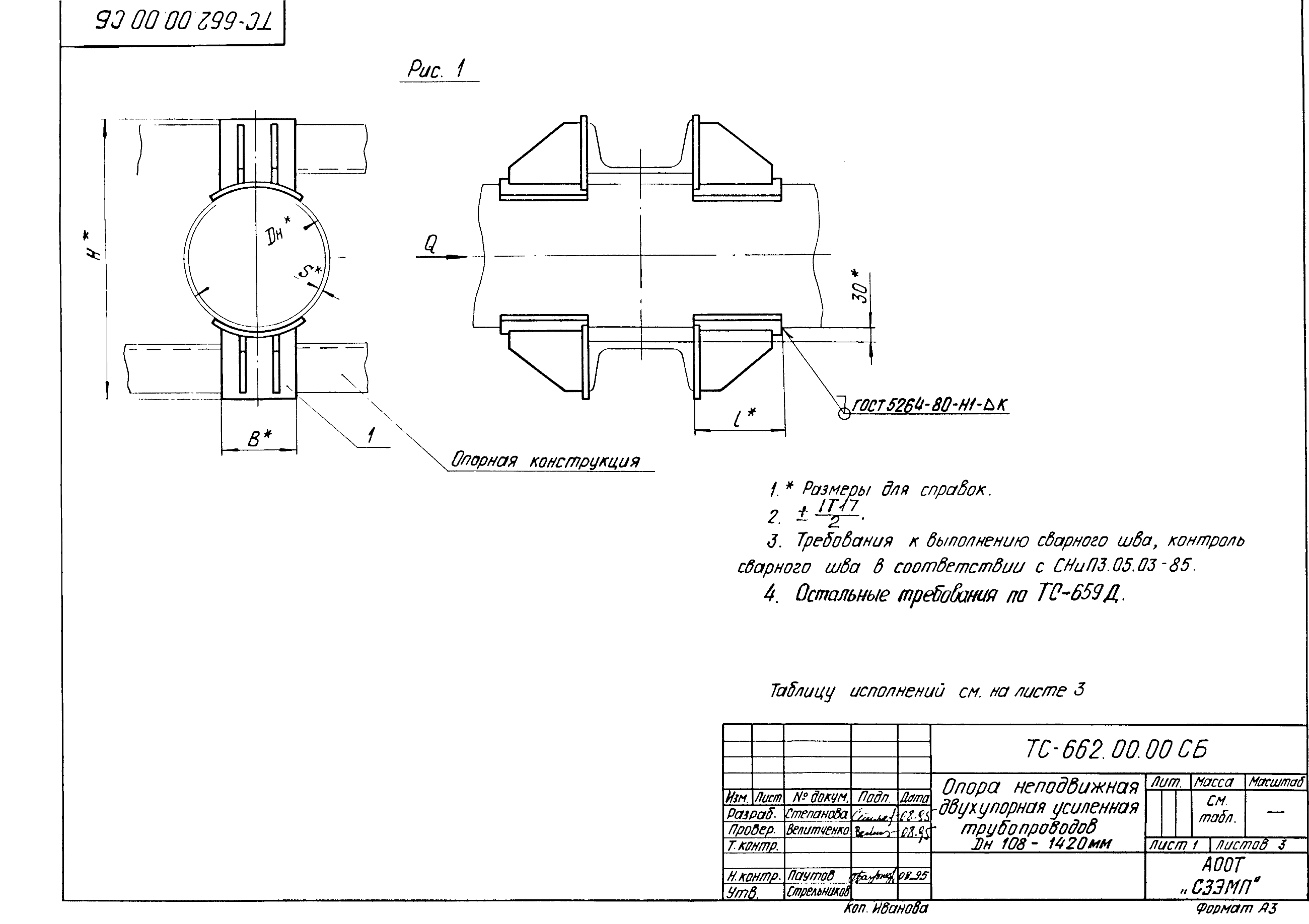

Лист 1. Рис. 1: усиленные упоры сверху и снизу трубы, сварка и технические требования.

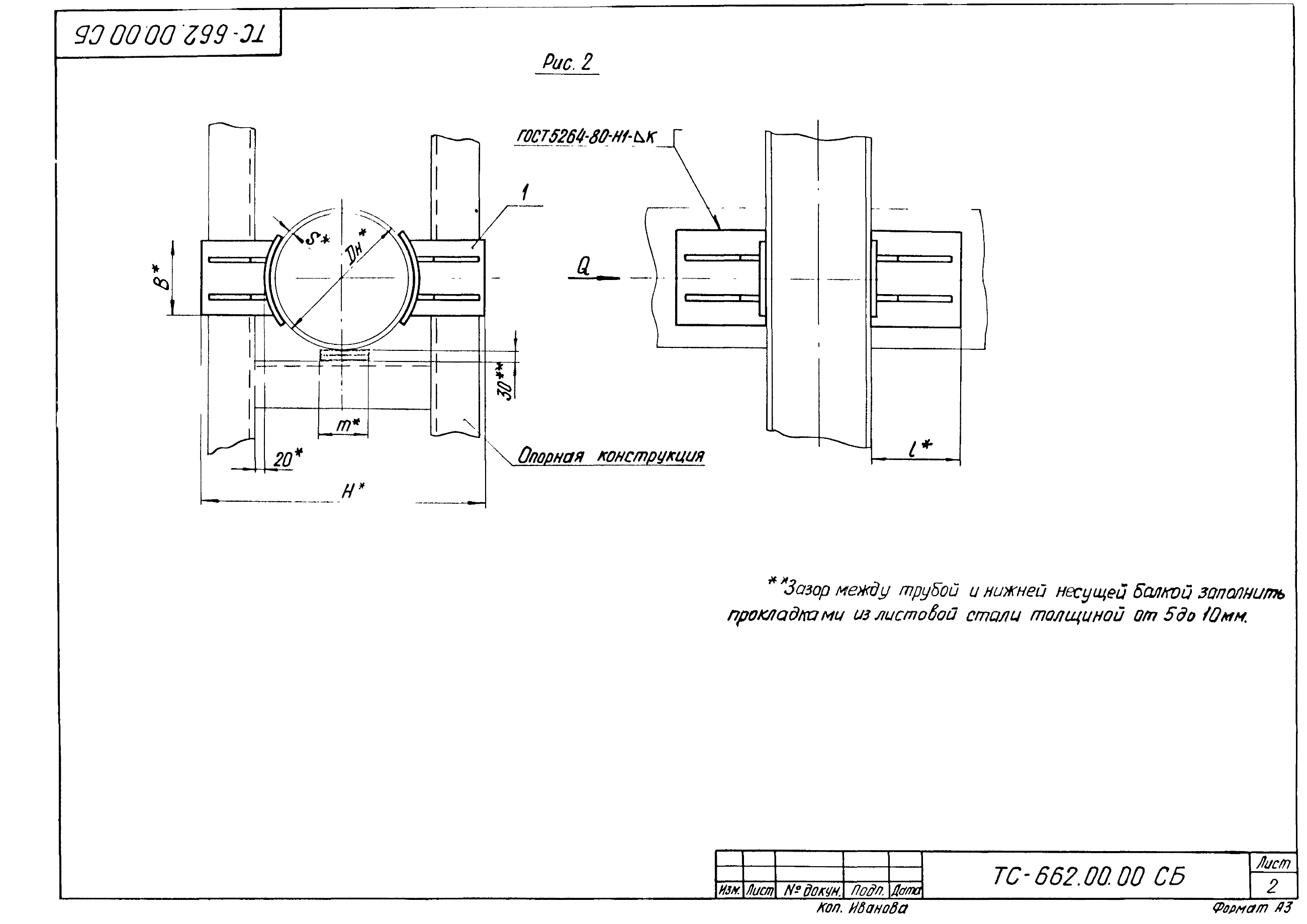

Лист 2. Рис. 2: усиленные упоры по бокам трубы, зазоры и прокладки.

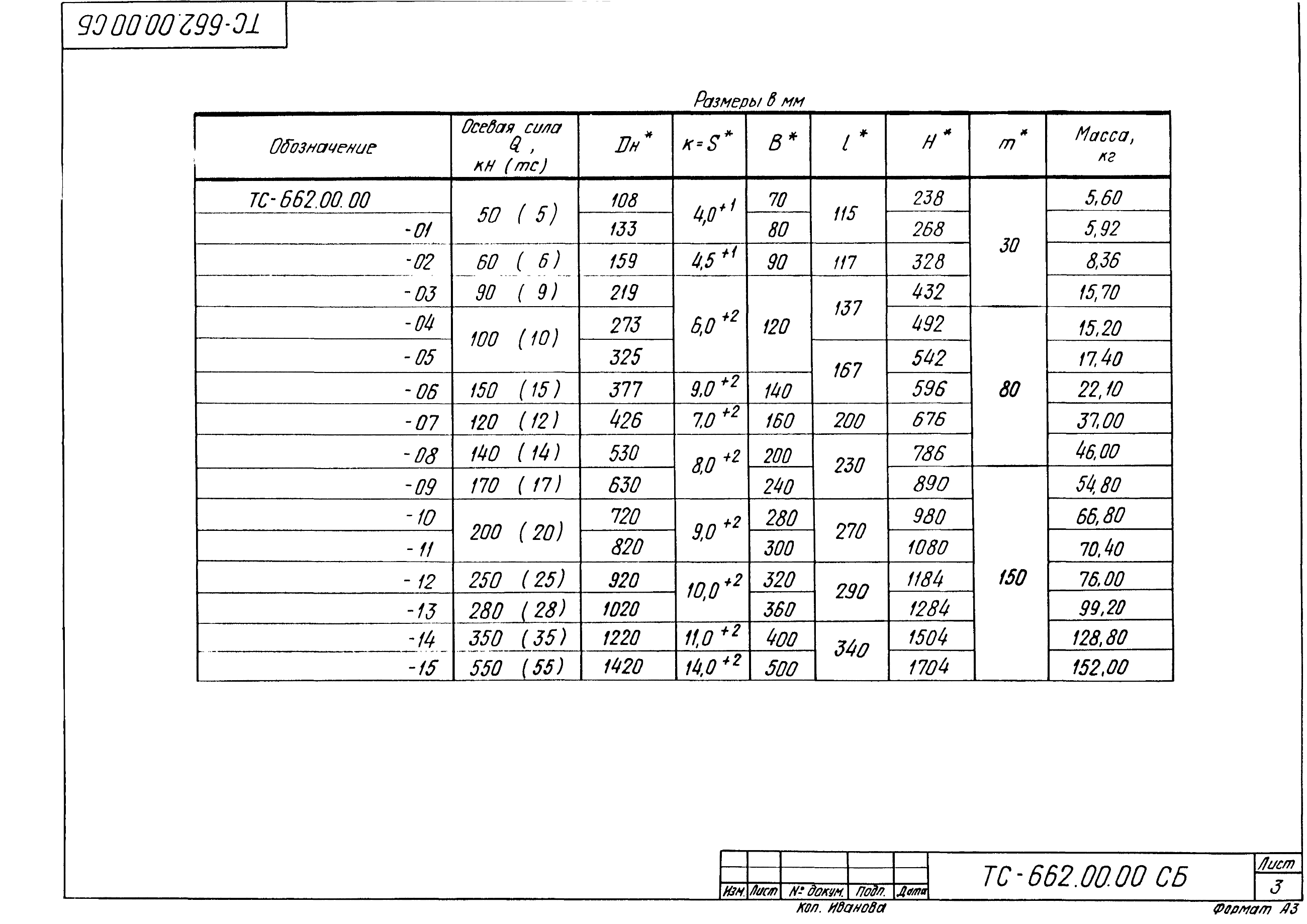

Лист 3. Таблица исполнений -00…-15.
Как устроена опора
- Два усиленных упора ТС-662.01.00: подушка по форме трубы и рёбра из листа
- Упоры привариваются к трубе по ГОСТ 5264-80 и передают осевую силу Q на опорную конструкцию
- Два варианта: упоры сверху и снизу трубы (рис. 1) или по бокам (рис. 2)
- Зазор 20 мм на боковое перемещение и 30 мм на осадку трубопровода
- Резка, сборка и сварка в своём цеху
Что вы получаете
- Комплекты усиленных упоров, готовые к приварке
- Маркировка по обозначению исполнения
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТС-662.00.00
Чем ТС-662 отличается от ТС-660?
У ТС-660 упоры из простого листа. У ТС-662 упоры усиленные: подушка по форме трубы с рёбрами, поэтому опора держит большую осевую силу, до 550 кН для Дн 1420.
Какую осевую силу держит ТС-662?
По серии от 50 кН (5 тс) для Дн 108 и 133 до 550 кН (55 тс) для Дн 1420.
Чем отличаются рисунки 1 и 2?
Рис. 1: упоры сверху и снизу трубы. Рис. 2: упоры по бокам трубы. Размеры и масса по таблице одинаковые, вариант выбирают по проекту.
Из какой стали делают опору?
По рабочим чертежам выпуска 7-95 из листового проката, марку стали указывайте в заявке: Ст3сп, 09Г2С или по проекту.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
