Прислать чертежи →Опора ТС-670.00.00 Дн 57-377 неподвижная хомутовая с корпусом
Изготавливаем неподвижные хомутовые опоры с корпусом ТС-670.00.00 по рабочим чертежам серии 5.903-13, выпуск 7-95: 30 исполнений для труб Дн 57-377 мм высотой 100, 150 и 200 мм. П-образный сварной корпус, два хомута на гайках и приварные упоры удерживают трубу от осевого и бокового смещения.
Размеры, нагрузки и масса ТС-670
Данные по сборочному чертежу ТС-670.00.00 СБ серии 5.903-13 вып. 7-95, размеры в мм, для справок. H: высота корпуса, H1: от низа корпуса до оси трубы, B и B1: ширина корпуса и по полкам, S: толщина стенки трубы. Для Дн 57-89 боковая сила в серии не задана.
| Обозначение | Дн, мм | S, мм | Осевая Q, кН (тс) | Боковая T, кН (тс) | Вертикальная P, кН (тс) | H | H1 | B | B1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ТС-670.00.00 | 57 | 3,0 | 20 (2) | не задана | 10 (0,1) | 100 | 130 | 30 | 95 | 3,8 |
| ТС-670.00.00-01 | 150 | 180 | 4,4 | |||||||
| ТС-670.00.00-02 | 200 | 230 | 4,0 | |||||||
| ТС-670.00.00-03 | 76 | 3,0 | 20 (2) | не задана | 10 (0,1) | 100 | 138 | 50 | 115 | 4,3 |
| ТС-670.00.00-04 | 150 | 188 | 5,5 | |||||||
| ТС-670.00.00-05 | 200 | 238 | 6,6 | |||||||
| ТС-670.00.00-06 | 89 | 3,0 | 20 (2) | не задана | 4,2 (0,42) | 100 | 145 | 50 | 130 | 4,8 |
| ТС-670.00.00-07 | 150 | 195 | 5,9 | |||||||
| ТС-670.00.00-08 | 200 | 245 | 7,1 | |||||||
| ТС-670.00.00-09 | 108 | 3,5 | 50 (5) | 20 (2) | 5,7 (0,57) | 100 | 154 | 90 | 150 | 6,3 |
| ТС-670.00.00-10 | 150 | 204 | 7,6 | |||||||
| ТС-670.00.00-11 | 200 | 254 | 8,9 | |||||||
| ТС-670.00.00-12 | 133 | 4,0 | 60 (6) | 20 (2) | 6,0 (0,60) | 100 | 165 | 90 | 195 | 7,9 |
| ТС-670.00.00-13 | 150 | 215 | 9,9 | |||||||
| ТС-670.00.00-14 | 200 | 265 | 10,5 | |||||||
| ТС-670.00.00-15 | 159 | 5,0 | 60 (6) | 20 (2) | 8,8 (0,83) | 100 | 180 | 90 | 220 | 10,9 |
| ТС-670.00.00-16 | 150 | 230 | 12,2 | |||||||
| ТС-670.00.00-17 | 200 | 280 | 13,5 | |||||||
| ТС-670.00.00-18 | 219 | 6,0 | 160 (16) | 100 (10) | 12,5 (1,25) | 100 | 210 | 180 | 290 | 20,9 |
| ТС-670.00.00-19 | 150 | 260 | 23,7 | |||||||
| ТС-670.00.00-20 | 200 | 310 | 26,5 | |||||||
| ТС-670.00.00-21 | 273 | 6,0 | 240 (24) | 150 (15) | 24,0 (2,40) | 100 | 237 | 180 | 360 | 24,5 |
| ТС-670.00.00-22 | 150 | 287 | 27,4 | |||||||
| ТС-670.00.00-23 | 200 | 337 | 30,2 | |||||||
| ТС-670.00.00-24 | 325 | 6,0 | 300 (30) | 200 (20) | 31,0 (3,10) | 100 | 263 | 280 | 435 | 30,5 |
| ТС-670.00.00-25 | 150 | 313 | 33,9 | |||||||
| ТС-670.00.00-26 | 200 | 363 | 37,3 | |||||||
| ТС-670.00.00-27 | 377 | 6,0 | 380 (38) | 200 (20) | 37,0 (3,70) | 100 | 289 | 280 | 485 | 32,8 |
| ТС-670.00.00-28 | 150 | 339 | 36,2 | |||||||
| ТС-670.00.00-29 | 200 | 389 | 39,6 |
Считаем цену за штуку и за партию. Укажите исполнение, количество, марку стали и покрытие, ответим коммерческим предложением.
Сборочный чертёж ТС-670.00.00 СБ
Копии листов серии 5.903-13 вып. 7-95. Нажмите на лист, чтобы открыть крупно.

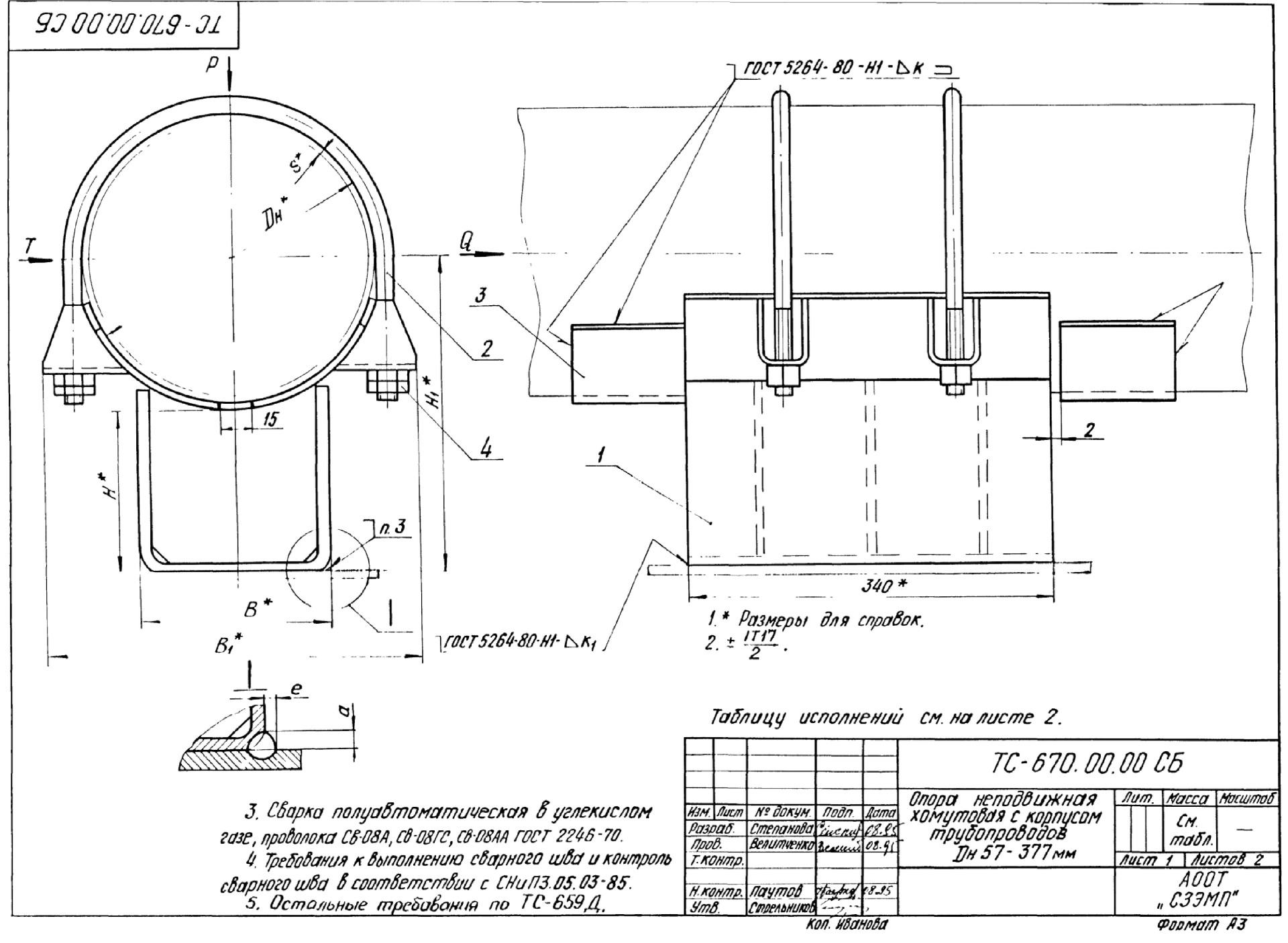

Лист 1. Корпус, хомуты, упоры, сварка и технические требования.

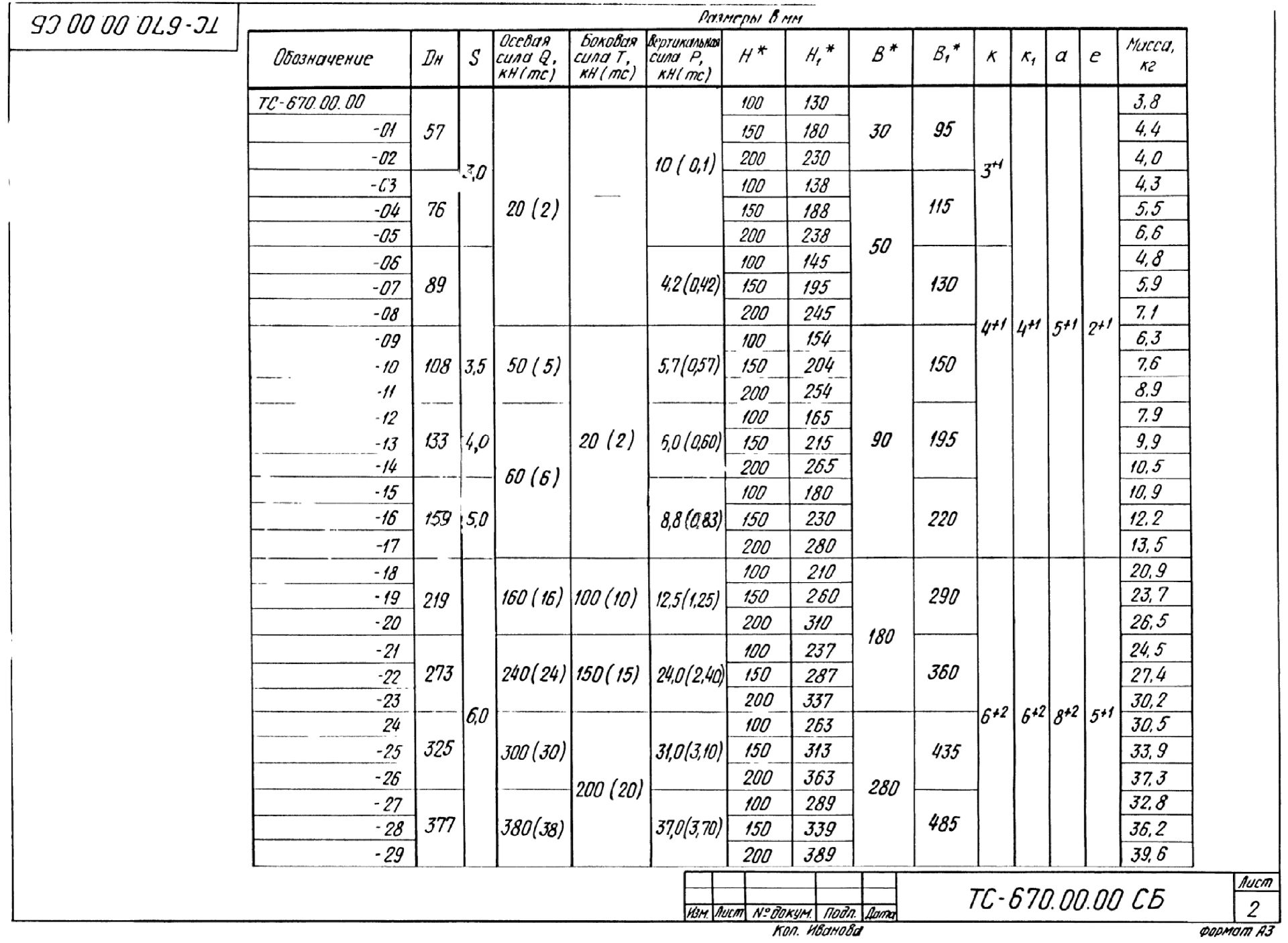

Лист 2. Таблица исполнений -00…-29: размеры, нагрузки, масса.
Как устроена опора
- Корпус ТС-670.01.00: П-образный сварной короб с полками под хомуты
- Два хомута ТС-670.00.01 из круглого проката, гайки М10 или М12 по ГОСТ 5915-70
- Упоры ТС-670.00.02 привариваются к трубе и упираются в корпус, передают осевую силу Q
- Длина корпуса 340 мм, высота 100, 150 или 200 мм
- Резка, гибка, сборка и сварка по рабочим чертежам серии
Что вы получаете
- Корпус с хомутами, гайками и упорами в комплекте
- Маркировка по обозначению исполнения
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с другими опорами по спецификации
Частые вопросы об опоре ТС-670
Что такое опора ТС-670?
Неподвижная хомутовая опора с корпусом для стальных трубопроводов Дн 57-377 мм по серии 5.903-13, выпуск 7-95. Труба лежит на сварном корпусе и прижимается двумя хомутами на гайках, к трубе привариваются упоры, которые передают осевую силу на корпус.
Чем отличаются исполнения для одного диаметра?
Высотой корпуса H: 100, 150 или 200 мм. Например, для Дн 108 это ТС-670.00.00-09, -10 и -11. Остальные размеры и допускаемые нагрузки для диаметра одинаковые.
Какие нагрузки держит ТС-670?
По серии осевая сила Q от 20 кН (2 тс) для Дн 57-89 до 380 кН (38 тс) для Дн 377, боковая T до 200 кН (20 тс), вертикальная P до 37 кН (3,7 тс).
Сколько весит опора?
По таблице исполнений от 3,8 кг (ТС-670.00.00, Дн 57) до 39,6 кг (ТС-670.00.00-29, Дн 377).
Как опора крепится к трубе?
Хомуты из круглого проката охватывают трубу и затягиваются гайками М10 или М12 по ГОСТ 5915-70 на полках корпуса. Упоры привариваются к трубе по ГОСТ 5264-80, катет шва по таблице исполнений.
Как указать опору в заявке?
Обозначение исполнения, например ТС-670.00.00-19 для Дн 219 с высотой 150 мм, серия 5.903-13 вып. 7-95, количество, марка стали и покрытие.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
Пришлите спецификацию опор на почту
Укажите обозначения, количество, марку стали и покрытие. Ответим коммерческим предложением с ценой и сроками.
