Прислать чертежи →Сальники нажимные Ду 50-1400 серии 5.900-3
Изготавливаем нажимные сальники для пропуска труб через стены водопроводных и канализационных сооружений по рабочим чертежам серии 5.900-3: корпус, грундбукса, кольца и шпильки. 18 диаметров от Ду 50 до Ду 1400 и четыре длины корпуса L 200, 300, 500 и 800 мм.
Размеры и марки сальников 5.900-3
Данные по сборочным чертежам ТМ 93.00.00 СБ…ТМ 96.00.00 СБ серии 5.900-3, размеры в мм. Dн: наружный диаметр пропускаемой трубы, D1: внутренний диаметр корпуса, D2 и D3: наружный диаметр фланца и диаметр окружности шпилек. Под маркой указана масса металла по сборочному чертежу, справочно.
| Ду | Dн трубы | D1 | D2 фланца | D3 болтов | Шпильки | L = 200 | L = 300 | L = 500 | L = 800 |
|---|---|---|---|---|---|---|---|---|---|
| Ду 50 | 57 | 59 | 170 | 130 | 6 × М16 | ТМ 93.00.00 8,0 кг | ТМ 94.00.00 8,8 кг | ТМ 95.00.00 11,0 кг | ТМ 96.00.00 13,5 кг |
| Ду 80 | 89 | 91 | 200 | 160 | 6 × М16 | ТМ 93.00.00-01 10,5 кг | ТМ 94.00.00-01 11,5 кг | ТМ 95.00.00-01 14,0 кг | ТМ 96.00.00-01 17,5 кг |
| Ду 100 | 108 | 110 | 220 | 180 | 6 × М16 | ТМ 93.00.00-02 11,5 кг | ТМ 94.00.00-02 13,0 кг | ТМ 95.00.00-02 16,0 кг | ТМ 96.00.00-02 20,0 кг |
| Ду 125 | 133 | 135 | 260 | 210 | 6 × М16 | ТМ 93.00.00-03 15,0 кг | ТМ 94.00.00-03 16,5 кг | ТМ 95.00.00-03 20,0 кг | ТМ 96.00.00-03 25,0 кг |
| Ду 150 | 159 | 162 | 290 | 240 | 6 × М16 | ТМ 93.00.00-04 17,5 кг | ТМ 94.00.00-04 19,5 кг | ТМ 95.00.00-04 23,0 кг | ТМ 96.00.00-04 29,0 кг |
| Ду 200 | 219 | 222 | 345 | 300 | 6 × М16 | ТМ 93.00.00-05 21,0 кг | ТМ 94.00.00-05 24,0 кг | ТМ 95.00.00-05 28,5 кг | ТМ 96.00.00-05 36,0 кг |
| Ду 250 | 273 | 278 | 400 | 360 | 6 × М16 | ТМ 93.00.00-06 29,0 кг | ТМ 94.00.00-06 33,5 кг | ТМ 95.00.00-06 43,0 кг | ТМ 96.00.00-06 57,0 кг |
| Ду 300 | 325 | 330 | 450 | 410 | 6 × М16 | ТМ 93.00.00-07 33,0 кг | ТМ 94.00.00-07 38,5 кг | ТМ 95.00.00-07 49,5 кг | ТМ 96.00.00-07 66,0 кг |
| Ду 350 | 377 | 382 | 505 | 462 | 6 × М16 | ТМ 93.00.00-08 38,5 кг | ТМ 94.00.00-08 45,0 кг | ТМ 95.00.00-08 57,5 кг | ТМ 96.00.00-08 76,0 кг |
| Ду 400 | 426 | 432 | 555 | 510 | 8 × М20 | ТМ 93.00.00-09 49,0 кг | ТМ 94.00.00-09 55,0 кг | ТМ 95.00.00-09 70,0 кг | ТМ 96.00.00-09 90,5 кг |
| Ду 500 | 530 | 536 | 690 | 640 | 10 × М20 | ТМ 93.00.00-10 70,5 кг | ТМ 94.00.00-10 79,0 кг | ТМ 95.00.00-10 96,0 кг | ТМ 96.00.00-10 122,0 кг |
| Ду 600 | 630 | 636 | 790 | 740 | 10 × М20 | ТМ 93.00.00-11 82,5 кг | ТМ 94.00.00-11 92,0 кг | ТМ 95.00.00-11 113,0 кг | ТМ 96.00.00-11 143,0 кг |
| Ду 700 | 720 | 726 | 880 | 830 | 12 × М20 | ТМ 93.00.00-12 93,0 кг | ТМ 94.00.00-12 105,0 кг | ТМ 95.00.00-12 127,0 кг | ТМ 96.00.00-12 162,0 кг |
| Ду 800 | 820 | 826 | 1000 | 940 | 12 × М24 | ТМ 93.00.00-13 142,0 кг | ТМ 94.00.00-13 158,0 кг | ТМ 95.00.00-13 193,0 кг | ТМ 96.00.00-13 245,0 кг |
| Ду 900 | 920 | 927 | 1100 | 1050 | 14 × М24 | ТМ 93.00.00-14 158,0 кг | ТМ 94.00.00-14 177,0 кг | ТМ 95.00.00-14 215,0 кг | ТМ 96.00.00-14 274,0 кг |
| Ду 1000 | 1020 | 1027 | 1200 | 1135 | 14 × М27 | ТМ 93.00.00-15 193,0 кг | ТМ 94.00.00-15 213,0 кг | ТМ 95.00.00-15 256,0 кг | ТМ 96.00.00-15 320,0 кг |
| Ду 1200 | 1220 | 1228 | 1400 | 1335 | 20 × М27 | ТМ 93.00.00-16 229,0 кг | ТМ 94.00.00-16 252,0 кг | ТМ 95.00.00-16 303,0 кг | ТМ 96.00.00-16 379,0 кг |
| Ду 1400 | 1420 | 1429 | 1600 | 1535 | 20 × М27 | ТМ 93.00.00-17 263,0 кг | ТМ 94.00.00-17 291,0 кг | ТМ 95.00.00-17 350,0 кг | ТМ 96.00.00-17 432,0 кг |
Сборочные чертежи ТМ 93…ТМ 96
Копии листов серии 5.900-3. Нажмите на лист, чтобы открыть крупно.

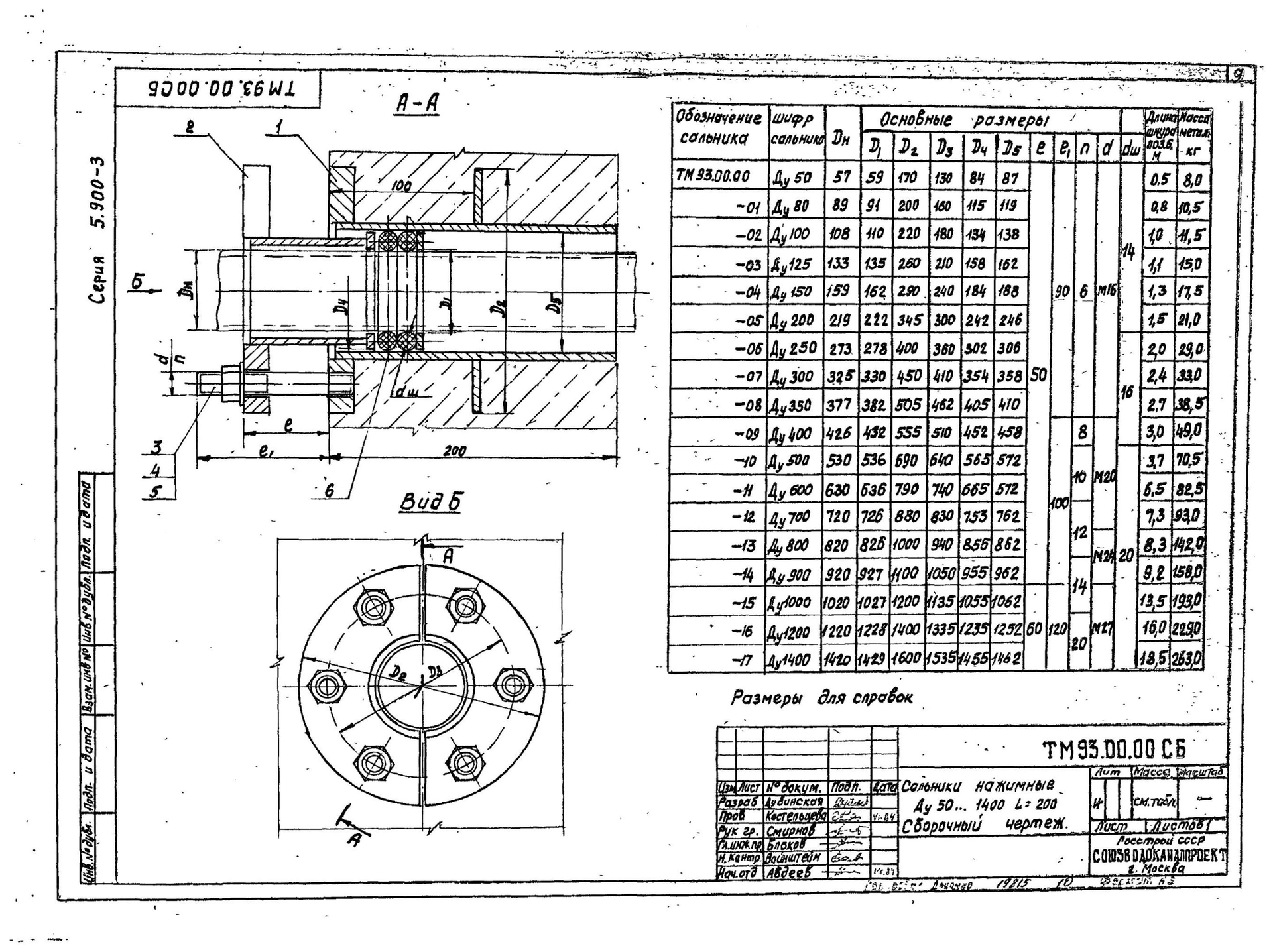

ТМ 93.00.00 СБ: длина корпуса L = 200 мм.

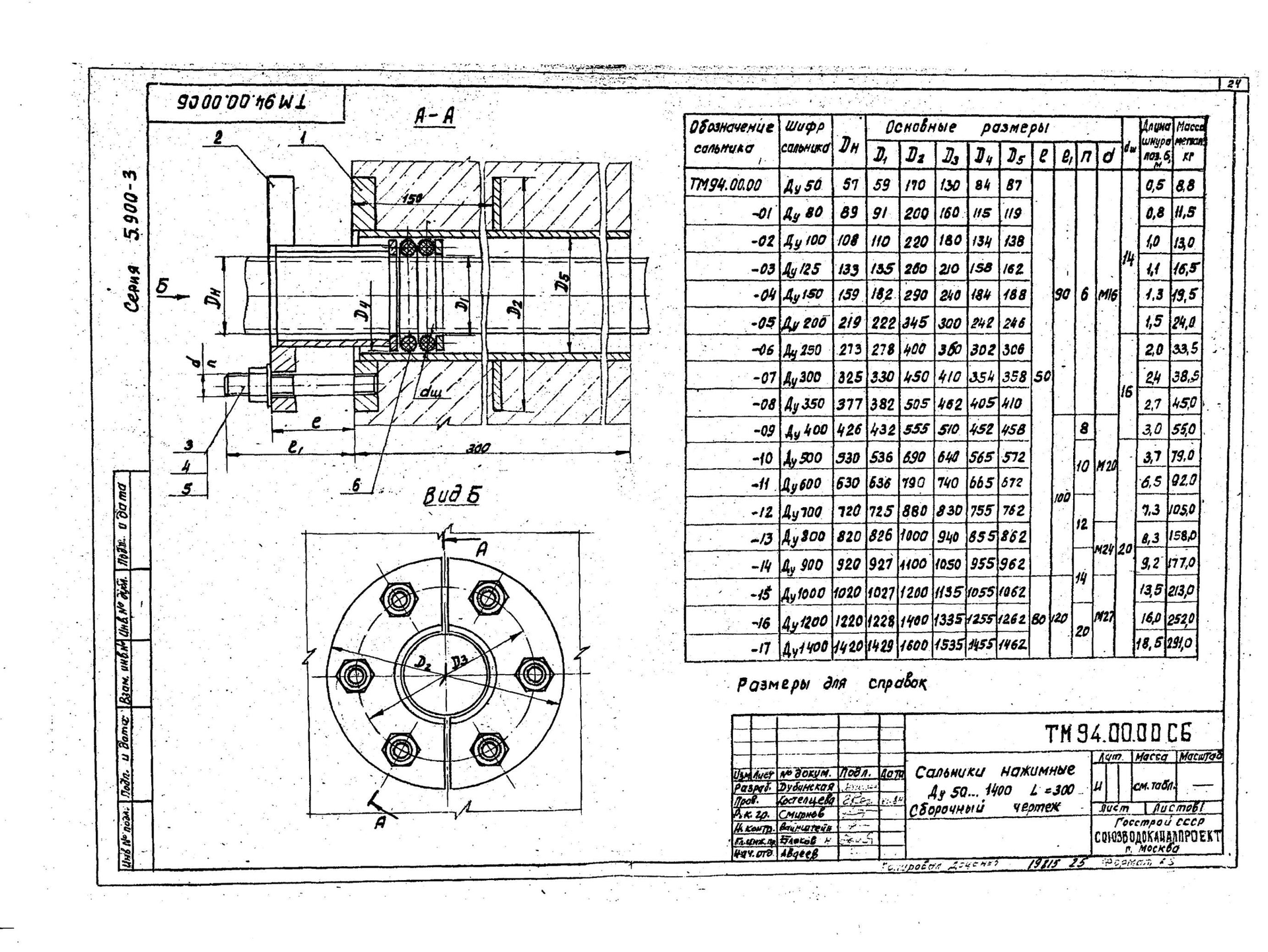

ТМ 94.00.00 СБ: длина корпуса L = 300 мм.

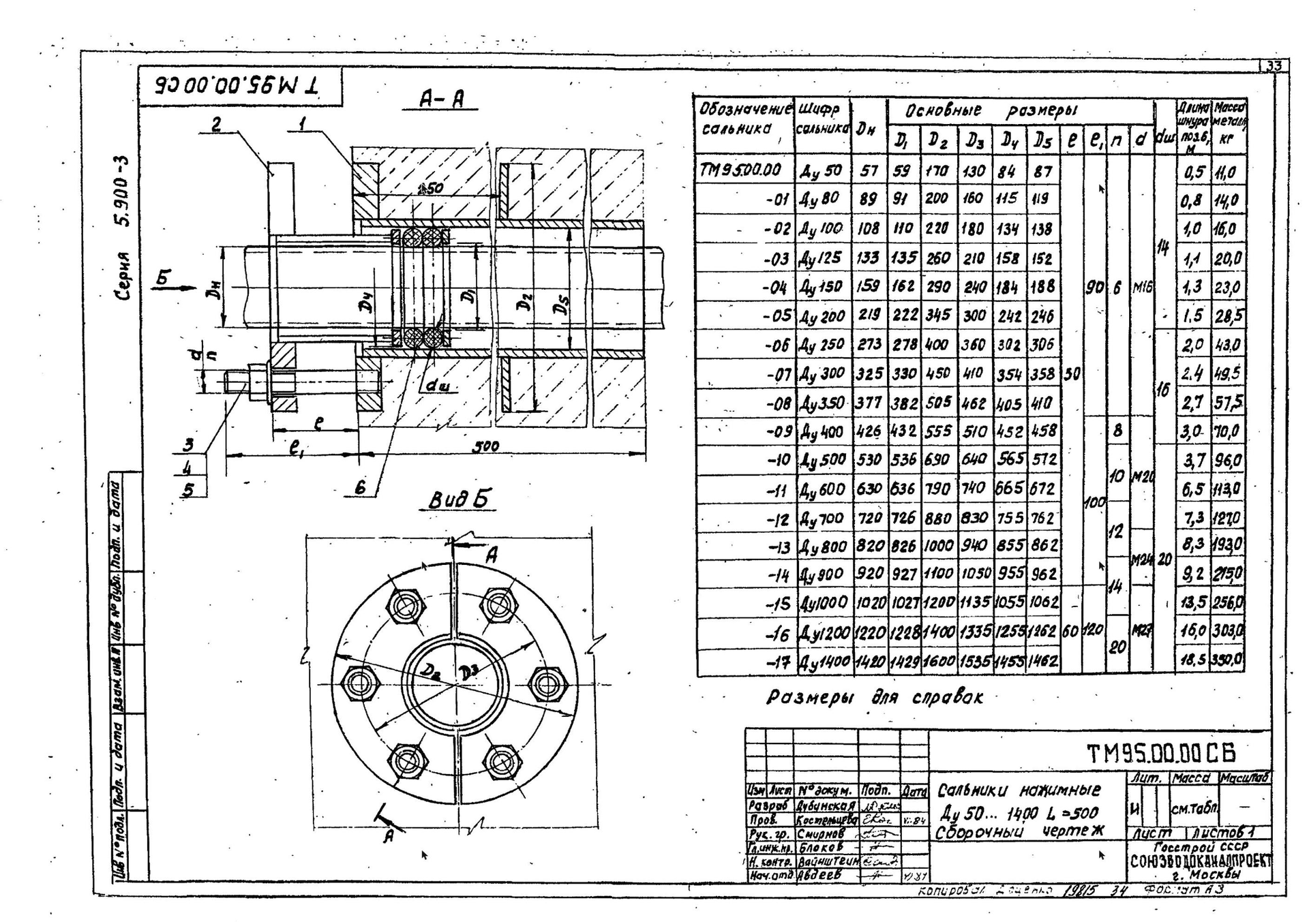

ТМ 95.00.00 СБ: длина корпуса L = 500 мм.

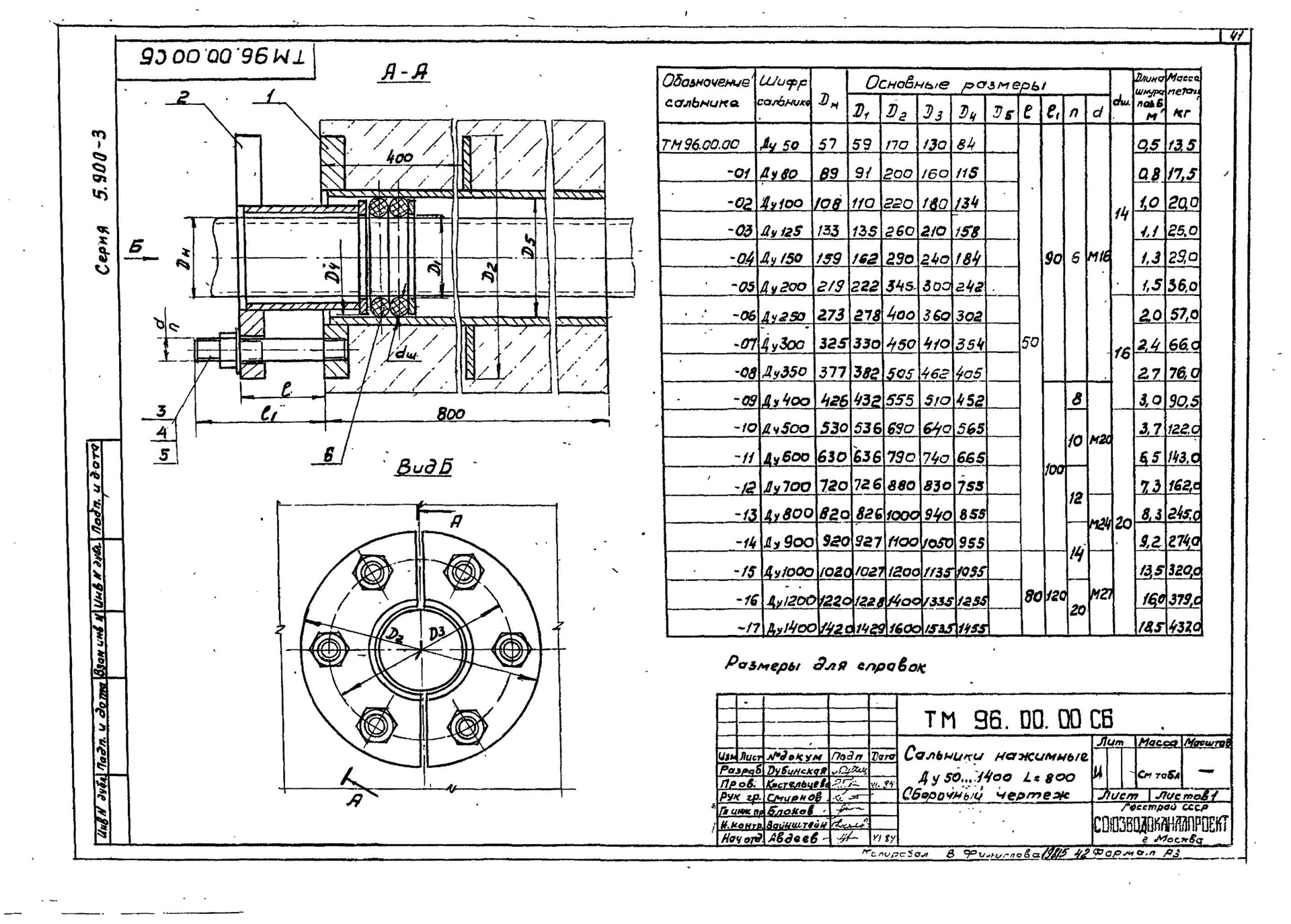

ТМ 96.00.00 СБ: длина корпуса L = 800 мм.

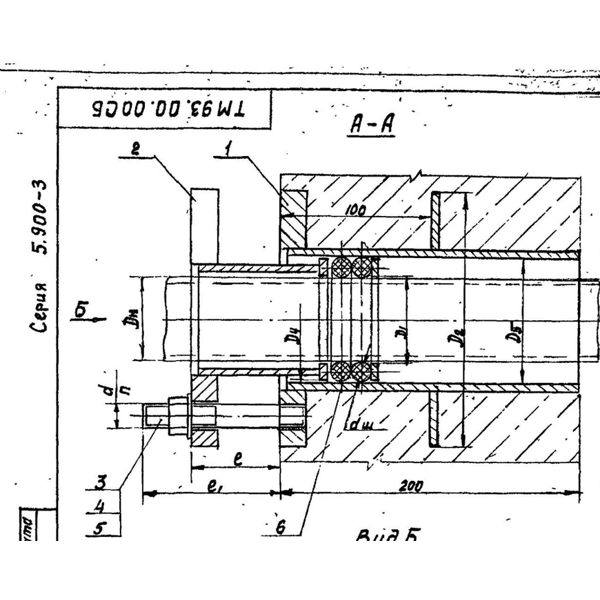

Как устроен сальник
- Корпус: обечайка с фланцем и рёбрами, замоноличивается в стену сооружения
- Грундбукса из полуколец и полуфланцев: её можно снять и поставить на уже проложенную трубу
- Нажимные кольца и шпильки поджимают набивку, сальник подтягивается при эксплуатации
- Материал по серии: сталь Ст3, шпильки с цинковым покрытием
- Применение по серии: перепад давления до 0,15 МПа, температура до плюс 50 °С, неагрессивная среда
Что вы получаете
- Корпус, грундбукса, кольца, шпильки, гайки и шайбы в комплекте
- Маркировка по марке серии
- Паспорт или сертификат качества на партию
- Грунтовка или окраска по запросу
- Комплектная отгрузка с опорами и закладными по спецификации
Частые вопросы о сальниках 5.900-3
Чем нажимной сальник отличается от набивного?
В нажимном сальнике набивка поджимается фланцем-грундбуксой на шпильках. Сальник можно подтянуть в процессе эксплуатации, поэтому серия 5.900-3 допускает больший перепад давления, чем набивные сальники серии 5.900-2.
При каких условиях применяют сальники серии 5.900-3?
По серии: перепад давления на сальнике не более 0,15 МПа (15 м вод. ст.), температура не выше плюс 50 °С, неагрессивная среда. Для обслуживания нужна сухая камера и свободный доступ к грундбуксе.
Какую длину корпуса выбрать?
Длину корпуса L выбирают по толщине стены: толщина стены должна быть равна длине корпуса или меньше её. Марки: ТМ 93 (L = 200), ТМ 94 (L = 300), ТМ 95 (L = 500), ТМ 96 (L = 800).
Как подобрать сальник под трубу?
По условному проходу Ду и наружному диаметру трубы Dн: например, для трубы 219 мм это Ду 200, для стены 300 мм марка ТМ 94.00.00-05. В заявке укажите Ду, длину L или марку по серии и количество.
Чем уплотняется сальник?
По серии: хлопчатобумажная набивка ХБС для питьевой воды, лубяная ЛП или резиновый шнур для промышленной воды. Длина шнура на один сальник указана в таблице сборочного чертежа.
Какие диаметры есть в серии?
Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200 и 1400 мм.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
