Прислать чертежи →Изделия для газопроводов по серии 5.905-25.05
Изготавливаем металлические изделия по серии 5.905-25.05 «Оборудование, узлы, детали наружных и внутренних газопроводов»: футляры с опорами УГ 14.02.00 и УГ 15.01.00, контрольные трубки, конденсатосборники УГ 1.04.00, ковер УГ 1.03.00, металлические части опознавательных столбов и ограждений ГРПШ. По обозначениям из спецификации проекта.
Узлы и детали серии
Чертежи по серии 5.905-25.05 вып. 1 (СПКБ «Газпроект», утверждена АО «Росгазификация» в 2005 году, заменила серию 5.905-15). Обозначения узлов УГ и деталей АС по серии.

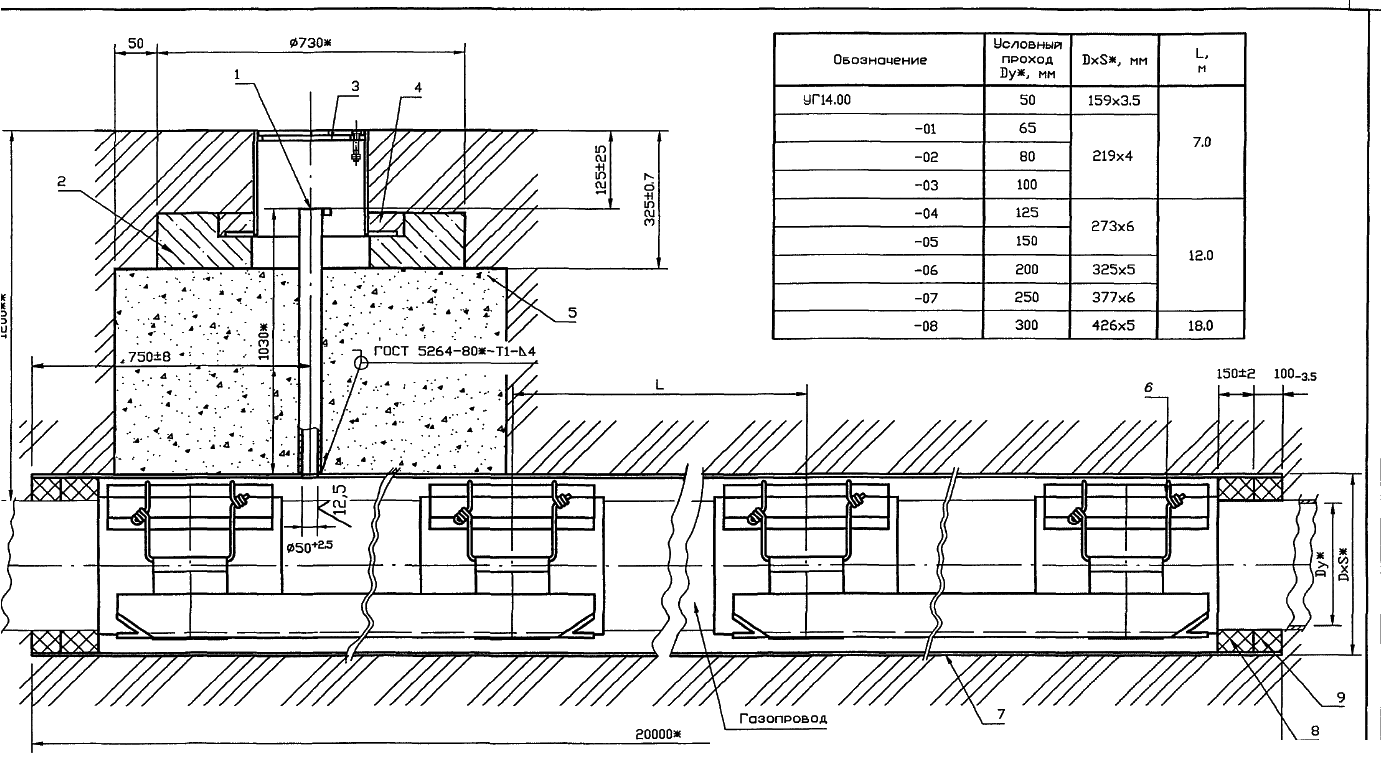

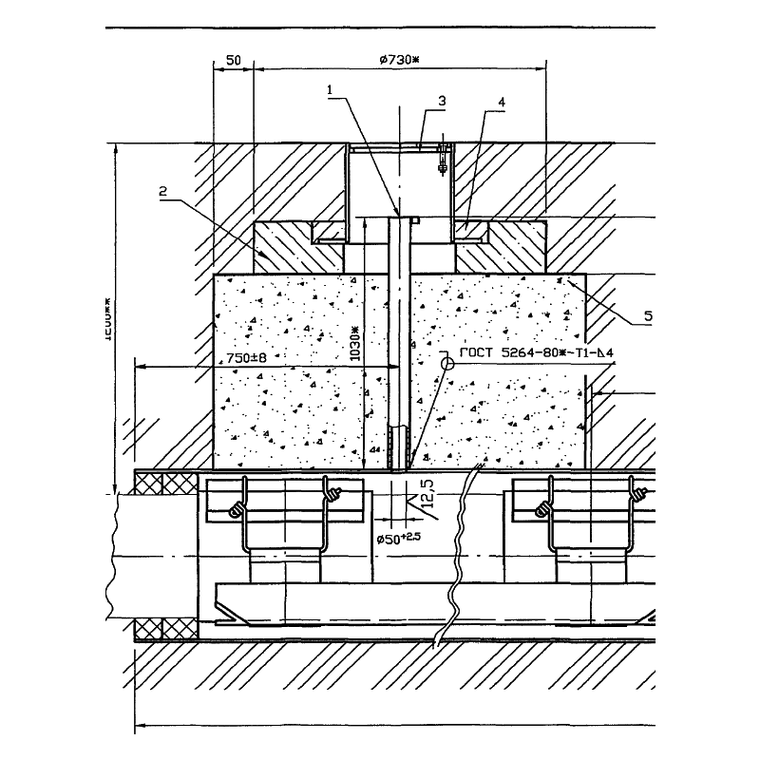

УГ 14.00 СБ: 1 трубка контрольная, 2 подушка, 3 ковер, 6 опора, 7 футляр. Чертёж приведён справочно.
Футляр с опорами и контрольной трубкой (УГ 14.00)
- Футляр из трубы 159×3,5…426×5 для газопровода Dу 50…300
- Опоры УГ 14.02.00 внутри футляра, количество по проекту
- Контрольная трубка УГ 14.01.00 с выводом под ковер
- Ковер УГ 1.03.00 на подушке у поверхности
| Обозначение | Dу газопровода, мм | Футляр D×S, мм | L, м |
|---|---|---|---|
| УГ 14.00 | 50 | 159×3,5 | 7,0 |
| УГ 14.00-01 | 65 | 219×4 | 7,0 |
| УГ 14.00-02 | 80 | 219×4 | 7,0 |
| УГ 14.00-03 | 100 | 219×4 | 7,0 |
| УГ 14.00-04 | 125 | 273×6 | 12,0 |
| УГ 14.00-05 | 150 | 273×6 | 12,0 |
| УГ 14.00-06 | 200 | 325×5 | 12,0 |
| УГ 14.00-07 | 250 | 377×6 | 12,0 |
| УГ 14.00-08 | 300 | 426×5 | 18,0 |

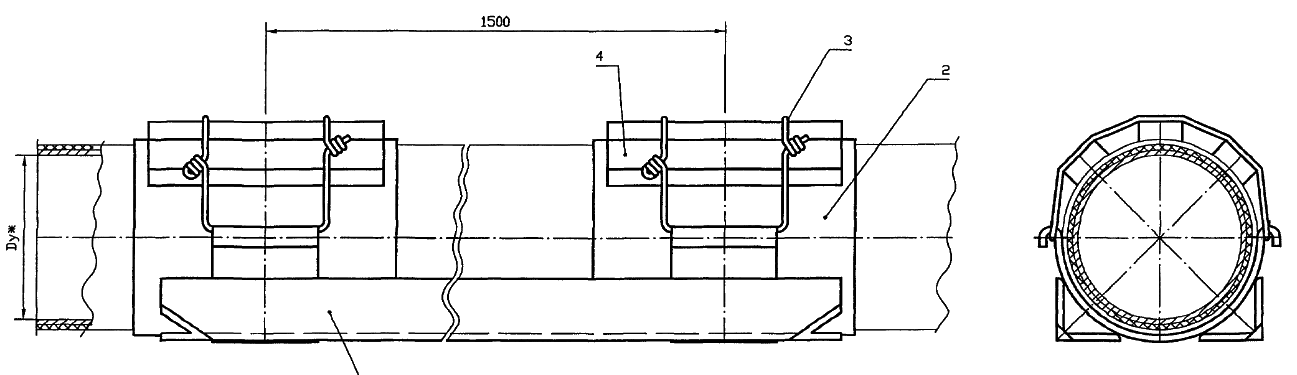

УГ 14.02.00 СБ: опора газопровода внутри футляра, шаг 1500 мм. Чертёж приведён справочно.
Опора УГ 14.02.00
- Опора-полоз с хомутами для газопровода внутри футляра
- Dу газопровода 50…300 мм
| Обозначение | Dу газопровода, мм | Масса, кг |
|---|---|---|
| УГ 14.02.00 | 50 | 10,35 |
| УГ 14.02.00-01 | 65 | 11,05 |
| УГ 14.02.00-02 | 80 | 11,47 |
| УГ 14.02.00-03 | 100 | 12,22 |
| УГ 14.02.00-04 | 125 | 12,72 |
| УГ 14.02.00-05 | 150 | 13,20 |
| УГ 14.02.00-06 | 200 | 15,15 |
| УГ 14.02.00-07 | 250 | 16,70 |
| УГ 14.02.00-08 | 300 | 18,55 |

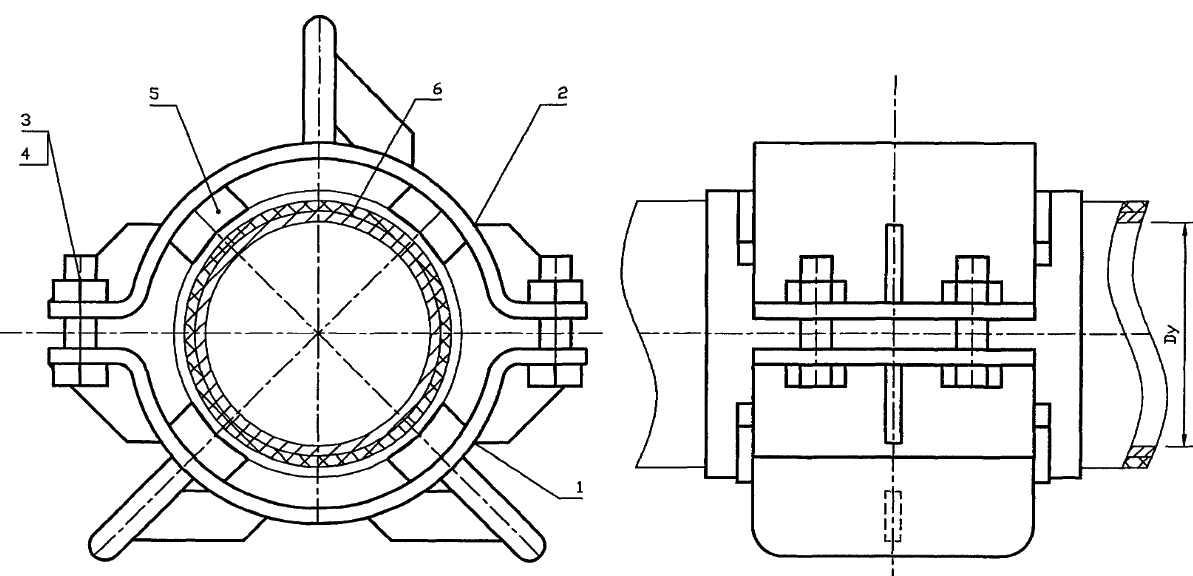

УГ 15.01.00 СБ: опора из двух полухомутов на болтах. Чертёж приведён справочно.
Опора УГ 15.01.00 из полухомутов
- Два полухомута с ножками и рёбрами, стяжка болтами
- Dу газопровода 50…1000 мм
- Для двух газопроводов в одном футляре применяется опора УГ 17.01.00
| Обозначение | Dу газопровода, мм | Масса, кг |
|---|---|---|
| УГ 15.01.00 | 50 | 3,27 |
| УГ 15.01.00-01 | 65 | 3,75 |
| УГ 15.01.00-02 | 80 | 4,93 |
| УГ 15.01.00-03 | 100 | 4,22 |
| УГ 15.01.00-04 | 125 | 4,83 |
| УГ 15.01.00-05 | 150 | 5,27 |
| УГ 15.01.00-06 | 200 | 7,23 |
| УГ 15.01.00-07 | 250 | 8,13 |
| УГ 15.01.00-08 | 300 | 9,03 |
| УГ 15.01.00-09 | 400 | 10,72 |
| УГ 15.01.00-10 | 500 | 11,98 |
| УГ 15.01.00-11 | 600 | 12,87 |
| УГ 15.01.00-12 | 800 | 15,74 |
| УГ 15.01.00-13 | 1000 | 17,72 |

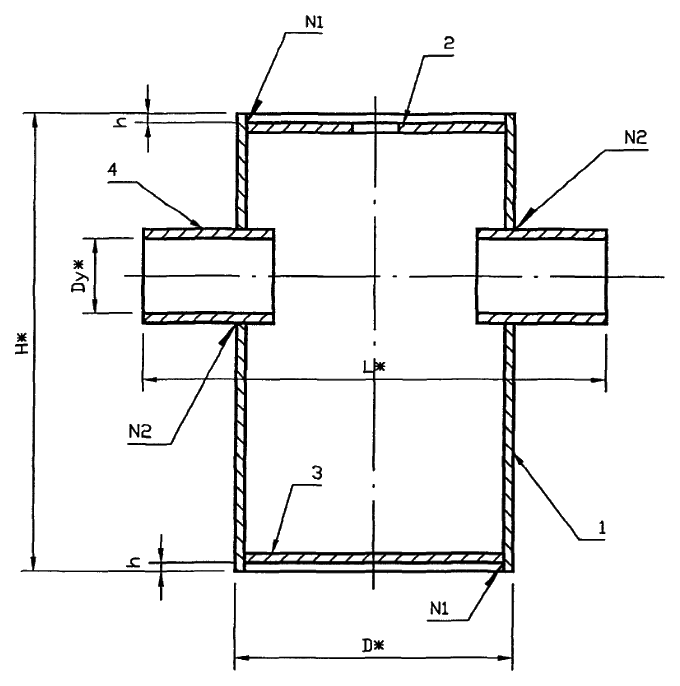

УГ 1.04.00 СБ: 1 обечайка, 2 крышка, 3 днище, 4 патрубок. Чертёж приведён справочно.
Конденсатосборник УГ 1.04.00
- Для газопроводов Рр до 0,005 МПа и до 1,2 МПа
- Dу 50…300 мм, корпус Ø273, Ø377 или Ø530
- Испытание на герметичность: 0,6 МПа для низкого давления, 1,5 МПа для 1,2 МПа
- Сварка по ГОСТ 5264-80

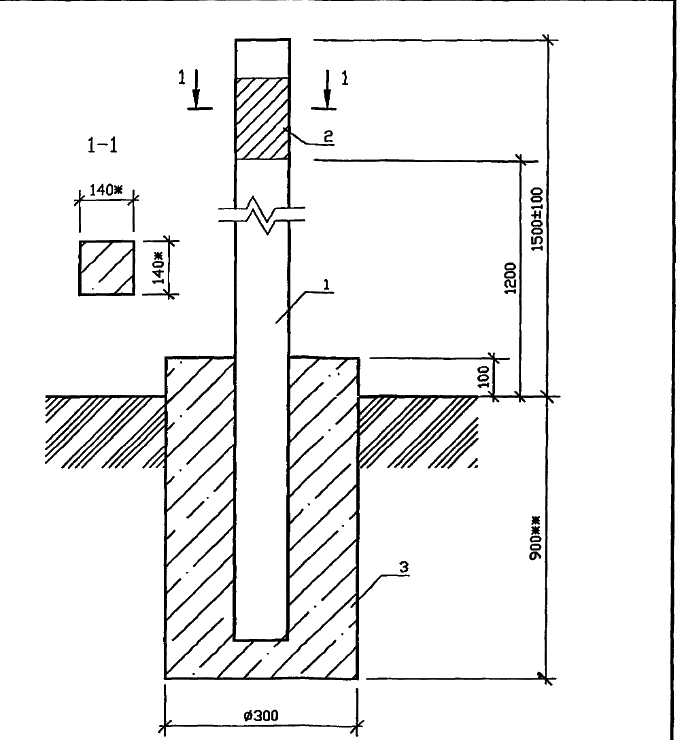

АС 1.00 СБ: 1 столб 140×140, 2 табличка-указатель, 3 фундамент Ø300. Приведено справочно.
Опознавательный столб АС 1.00
- Столб сечением 140×140 мм, высота над землёй 1500±100 мм
- Табличка-указатель АС 2.00 на высоте 1200 мм
- Фундамент Ø300 мм на 100 мм ниже глубины промерзания

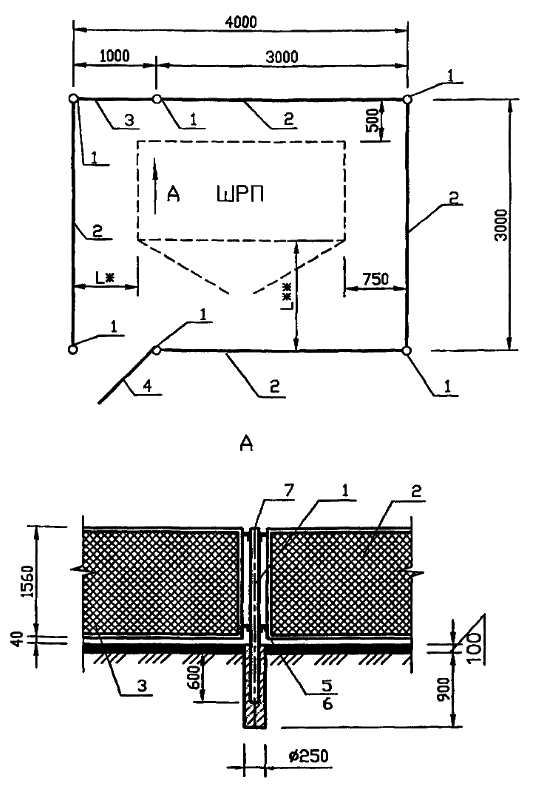

АС 3.00 СБ: ограждение ШРП 4000×3000 мм, секции высотой 1560 мм, стойки в бетоне Ø250. Приведено справочно.
Ограждение ГРПШ АС 3.00
- Площадка 4000×3000 мм с калиткой 1000 мм
- Сетчатые секции высотой 1560 мм на стойках
- Стойки в бетонных фундаментах Ø250, глубина 900 мм
- Масса ограждения по серии 258 кг
Конденсатосборники УГ 1.04.00
| Обозначение | Dу, мм | Рабочее давление, МПа (кгс/см²) | D, мм | L, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|
| УГ 1.04.00 | 50 | 0,005 (0,05) | 273 | 500 | 490 | 25,30 |
| УГ 1.04.00-01 | 50 | 1,2 (12) | 273 | 500 | 490 | 32,55 |
| УГ 1.04.00-02 | 65 | 0,005 (0,05) | 273 | 500 | 510 | 26,32 |
| УГ 1.04.00-03 | 65 | 1,2 (12) | 273 | 500 | 510 | 33,60 |
| УГ 1.04.00-04 | 80 | 0,005 (0,05) | 273 | 500 | 520 | 27,14 |
| УГ 1.04.00-05 | 80 | 1,2 (12) | 273 | 500 | 520 | 34,42 |
| УГ 1.04.00-06 | 100 | 0,005 (0,05) | 377 | 600 | 700 | 65,73 |
| УГ 1.04.00-07 | 100 | 1,2 (12) | 377 | 600 | 700 | 85,73 |
| УГ 1.04.00-08 | 125 | 0,005 (0,05) | 377 | 600 | 710 | 66,65 |
| УГ 1.04.00-09 | 125 | 1,2 (12) | 377 | 600 | 710 | 86,65 |
| УГ 1.04.00-10 | 150 | 0,005 (0,05) | 377 | 600 | 760 | 70,93 |
| УГ 1.04.00-11 | 150 | 1,2 (12) | 377 | 600 | 760 | 90,93 |
| УГ 1.04.00-12 | 200 | 0,005 (0,05) | 530 | 750 | 840 | 137,67 |
| УГ 1.04.00-13 | 200 | 1,2 (12) | 530 | 750 | 840 | 194,57 |
| УГ 1.04.00-14 | 250 | 0,005 (0,05) | 530 | 750 | 920 | 146,99 |
| УГ 1.04.00-15 | 250 | 1,2 (12) | 530 | 750 | 920 | 203,89 |
| УГ 1.04.00-16 | 300 | 0,005 (0,05) | 530 | 750 | 950 | 150,37 |
| УГ 1.04.00-17 | 300 | 1,2 (12) | 530 | 750 | 950 | 207,27 |
Размеры D, L, H для справок. Значения по серии 5.905-25.05 приведены справочно и сверяются с проектом при расчёте заказа.
Подбор по обозначению и расчёт массы
Выберите изделие, условный проход и давление: покажем обозначение по серии, массу штуки и партии и подготовим текст заявки.
Как изготавливаем
- Резка труб и листа, детали на станках резки
- Сварка по ГОСТ 5264-80 по чертежам серии
- Испытание конденсатосборников на герметичность по условиям договора
- Грунт или покрытие по проекту, цинкование на специализированном предприятии
- Маркировка обозначением по серии
Что вы получаете
- Изделия по обозначениям из спецификации
- Футляры комплектом с опорами и контрольными трубками
- Сертификаты на трубу и документ о качестве
- Отгрузку партиями на объект
Частые вопросы о серии 5.905-25.05
Что входит в серию 5.905-25.05?
Серия 5.905-25.05 «Оборудование, узлы, детали наружных и внутренних газопроводов» (СПКБ Газпроект, 2005) содержит рабочие чертежи узлов УГ и деталей: конденсатосборники, гидрозатворы, ковер, контрольные трубки, прокладку газопровода в футляре с опорами, врезки, опознавательный столб и ограждение ГРПШ. Серия заменила 5.905-15.
Какие изделия серии вы изготавливаете?
Металлические изделия: футляры, опоры УГ 14.02.00, УГ 15.01.00 и УГ 17.01.00, контрольные трубки, конденсатосборники, ковер УГ 1.03.00, таблички, металлические части опознавательных столбов и ограждений ГРПШ. Изготавливаем по обозначению из спецификации проекта.
Как подобрать конденсатосборник?
По условному проходу газопровода и рабочему давлению: исполнения для давления до 0,005 МПа и до 1,2 МПа. Обозначение, размеры и масса есть в таблице и подборе выше.
Сколько опор нужно в футляр?
Количество опор в футляре серия оставляет на уточнение при проектировании. Мы изготавливаем опоры по количеству из спецификации проекта.
Проводите испытания конденсатосборников?
Серия требует испытания конденсатосборников на герметичность: 0,6 МПа для давления до 0,005 МПа и 1,5 МПа для давления до 1,2 МПа. Условия испытаний и документы фиксируем в договоре.
Как заказать?
Пришлите спецификацию с обозначениями (например, УГ 1.04.00-03, УГ 14.02.00-05) и количеством на info@stalteh.com. Ответим коммерческим предложением.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование и монтаж газопроводов выполняют организации, имеющие на это право.
