Изготавливаем опоры и узлы крепления надземных и внутренних газопроводов по серии 5.905-18.05 «Узлы и детали крепления газопроводов»: опоры из трубы УКГ 11.00 высотой до 5,5 м, отдельно стоящие опоры УКГ 12.00, неподвижные опоры УКГ 16.00, подвески УКГ 17.00, кронштейны к стенам и колоннам, опоры под ШРП. По обозначениям из спецификации проекта.

Запросить цену Отправить спецификацию на почту +7 (812) 600-10-08

Dу 15…1000газопроводы по серии

h 0,5…5,5 мопоры из трубы УКГ 11.00

до 1,2 МПадавление газопроводов

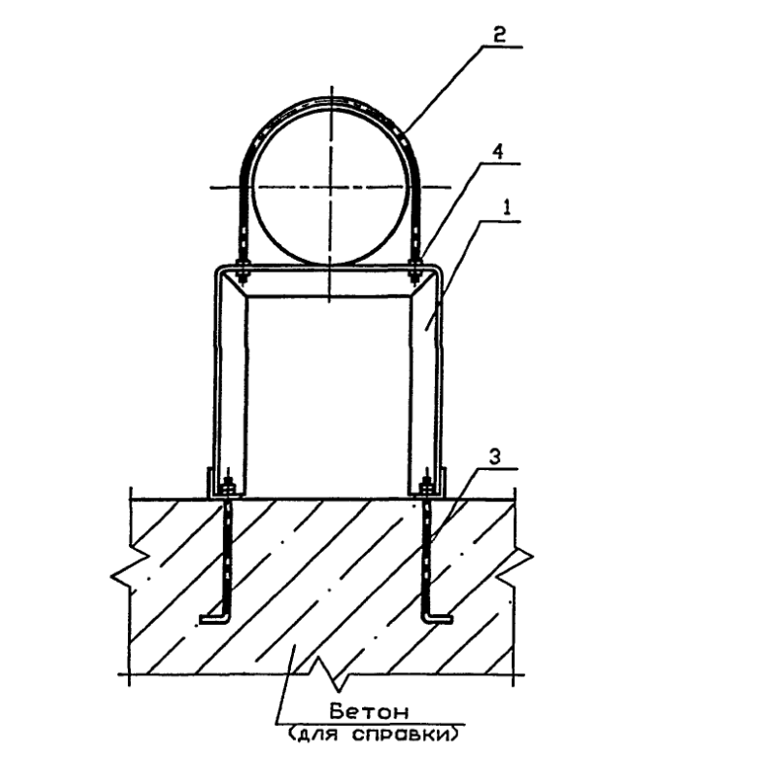

Отдельно стоящая опора газопровода УКГ 12.00 с хомутом, фрагмент чертежа серии 5.905-18.05

01 · Чертежи и размеры

Узлы крепления газопроводов

Чертежи по серии 5.905-18.05 вып. 1 (СПКБ «Газпроект», утверждена АО «Росгазификация» в 2005 году, разработана взамен серий 5.905-8 и 1-93). Обозначения узлов УКГ по серии.

Крепление газопровода на опоре из трубы УКГ 11.00 серия 5.905-18.05, рис. 1 с хомутом

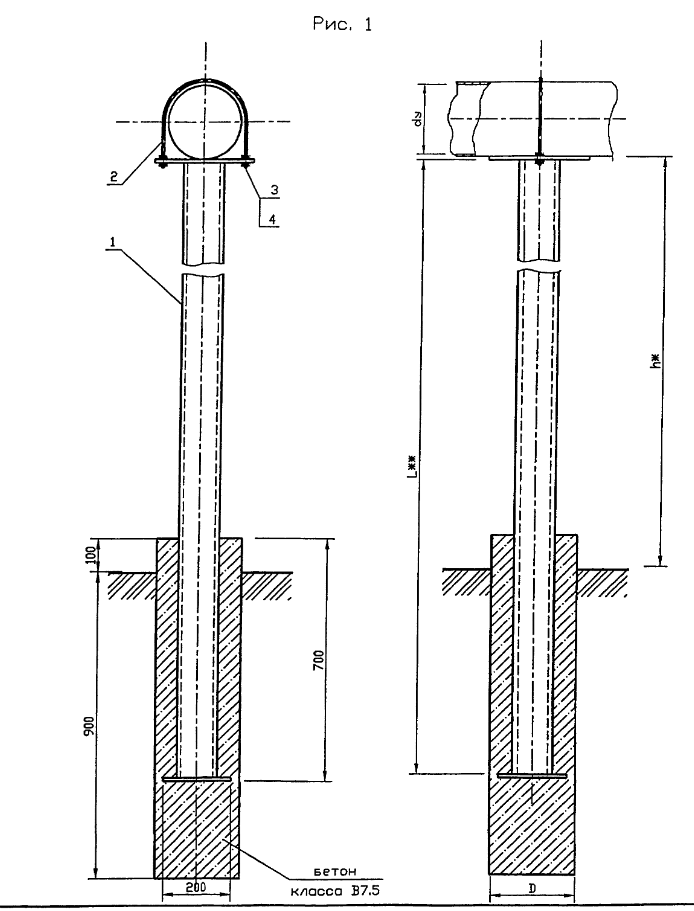

УКГ 11.00 СБ, рис. 1: 1 опора из трубы, 2 хомут, 3 гайка, 4 шайба; фундамент из бетона класса В7.5. Чертёж приведён справочно.

Опора из трубы УКГ 11.00

Отдельно стоящая опора для надземного газопровода Dу до 300 мм
Высота h от земли до низа трубы 0,5…5,5 м, длина опоры L 1,1…6,1 м
Рис. 1: крепление хомутом, для открытых участков с ветровой нагрузкой и мест вибрации
Рис. 2: ложемент без хомута, для прокладки внутри кварталов и на территории предприятий
Заделка в бетонный фундамент, глубина 900 мм

Массы для всех исполнений и высот приведены в таблице ниже, под вкладками.

Крепление горизонтального газопровода Dу 250…1000 на отдельно стоящей опоре УКГ 12.00

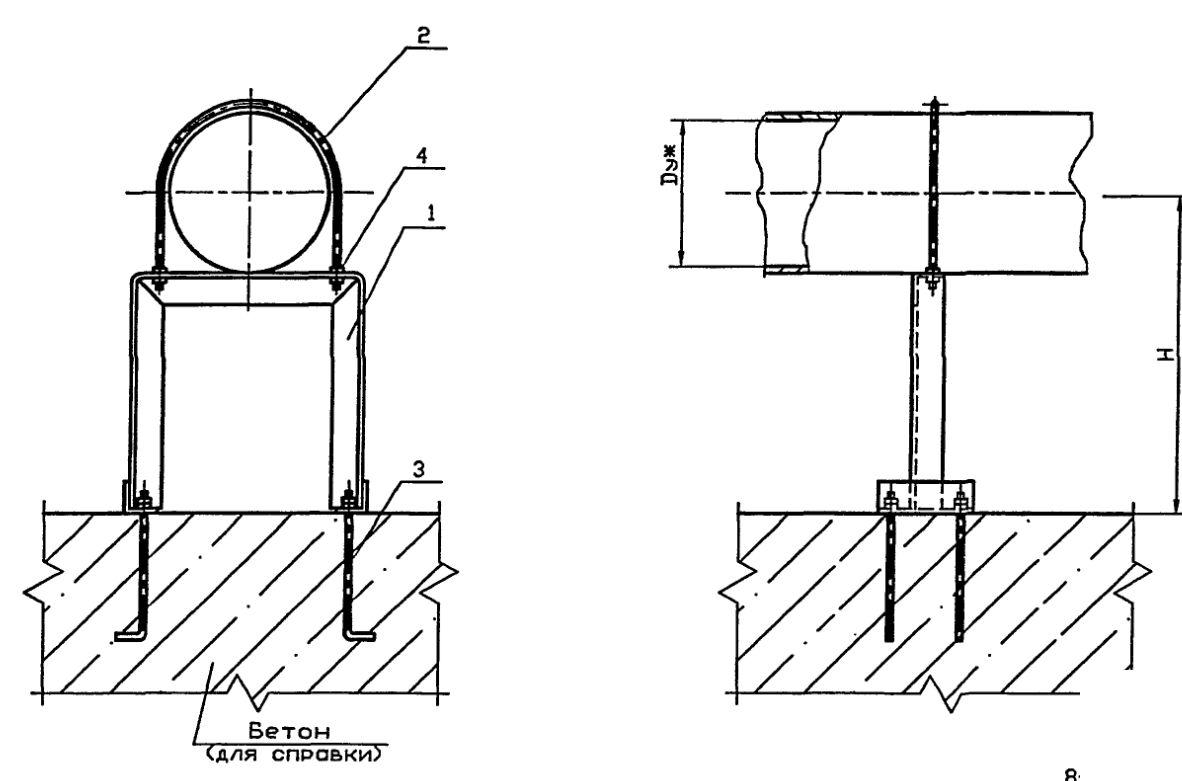

УКГ 12.00 СБ: 1 опора П-образная из уголка, 2 хомут, 3 болт фундаментный, 4 гайка. Приведено справочно.

Отдельно стоящая опора УКГ 12.00

Для горизонтальных газопроводов Dу 250…1000 мм
П-образная рама из уголка на фундаментных болтах М20 и М24
Высота H до оси трубы 600, 700, 800 или 1000 мм
Крепление трубы хомутом из круга

Обозначение	Dу, мм	H, мм	Масса, кг
УКГ 12.00	250	600	19,28
УКГ 12.00-01	250	700	20,88
УКГ 12.00-02	250	800	22,00
УКГ 12.00-03	300	600	19,20
УКГ 12.00-04	300	700	20,65
УКГ 12.00-05	300	800	22,00
УКГ 12.00-06	400	800	37,17
УКГ 12.00-07	400	1000	42,07
УКГ 12.00-08	500	800	36,87
УКГ 12.00-09	500	1000	41,77
УКГ 12.00-10	600	800	52,65
УКГ 12.00-11	600	1000	60,35
УКГ 12.00-12	800	800	58,45
УКГ 12.00-13	800	1000	66,95
УКГ 12.00-14	1000	1000	69,87

Опора неподвижная под газопровод Dу 200…1000 УКГ 16.00

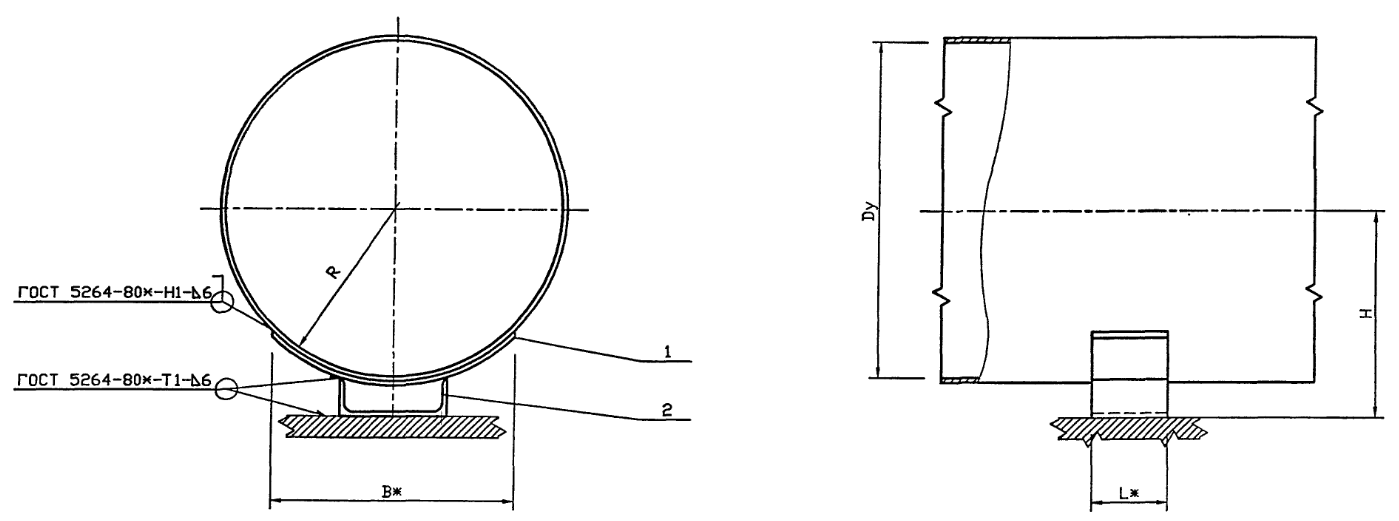

УКГ 16.00 СБ: 1 полка, 2 швеллер; швы по ГОСТ 5264-80. Приведено справочно.

Неподвижная опора УКГ 16.00

Для газопроводов Dу 200…1000 мм
Полка по радиусу трубы и швеллер №10…№30
Приваривается к трубе и опорной конструкции
По серии на неподвижной опоре крепят трубы с толщиной стенки не менее 6 мм

Обозначение	Dу, мм	B, мм	H, мм	L, мм	R, мм	Масса, кг
УКГ 16.00	200	155	151±2	150	110	3,42
УКГ 16.00-01	250	190	185±2	150	137	4,73
УКГ 16.00-02	300	230	215±2	150	163	5,23
УКГ 16.00-03	400	300	273±2	180	214	8,00
УКГ 16.00-04	500	375	330±2	180	266	9,20
УКГ 16.00-05	600	445	392±2	180	316	11,40
УКГ 16.00-06	800	580	495±2	180	411	13,70
УКГ 16.00-07	1000	725	600±2	200	511	18,16

Подвеска газопровода с одной тягой, регулируемой гайкой, УКГ 17.00

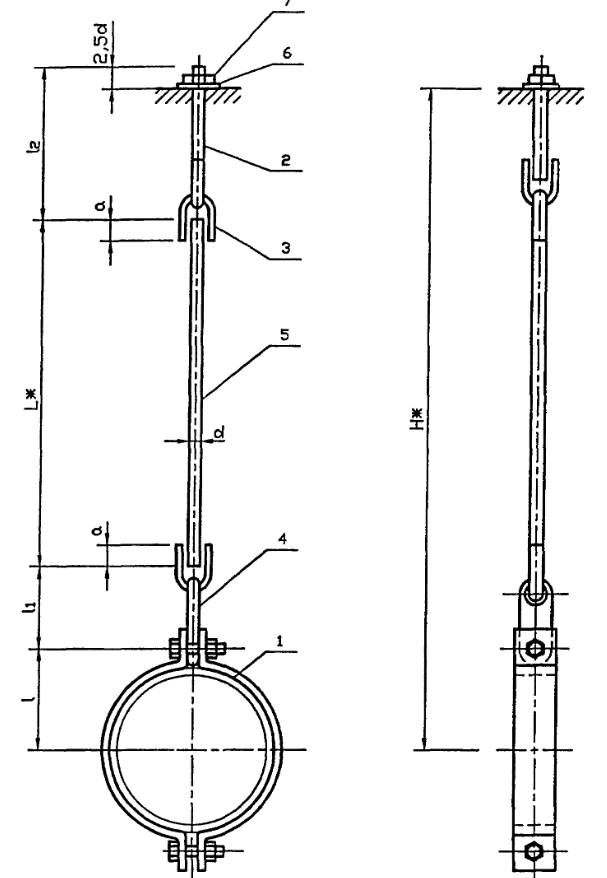

УКГ 17.00 СБ: 1 хомут горизонтальный, 2 тяга с ушком, 3 и 4 серьги, 5 тяга соединительная. Приведено справочно.

Подвеска УКГ 17.00

Подвеска газопровода Dу 50…200 мм с одной тягой
Регулировка по высоте гайкой
Хомут из двух полухомутов на болтах
Допускаемая нагрузка от 200 до 2000 кгс

Обозначение	Dу, мм	Нагрузка Pmax, кгс	H, мм	Тяга d, мм	Масса, кг
УКГ 17.00	50	200	520	10	1,11
УКГ 17.00-01	65	250	520	10	1,19
УКГ 17.00-02	80	400	700	12	1,61
УКГ 17.00-03	100	400	700	12	1,81
УКГ 17.00-04	125	900	730	16	3,26
УКГ 17.00-05	150	1100	790	16	3,68
УКГ 17.00-06	175	1800	880	20	6,40
УКГ 17.00-07	200	2000	900	20	6,76

Опора под шкафной газорегуляторный пункт УКГ 18.00

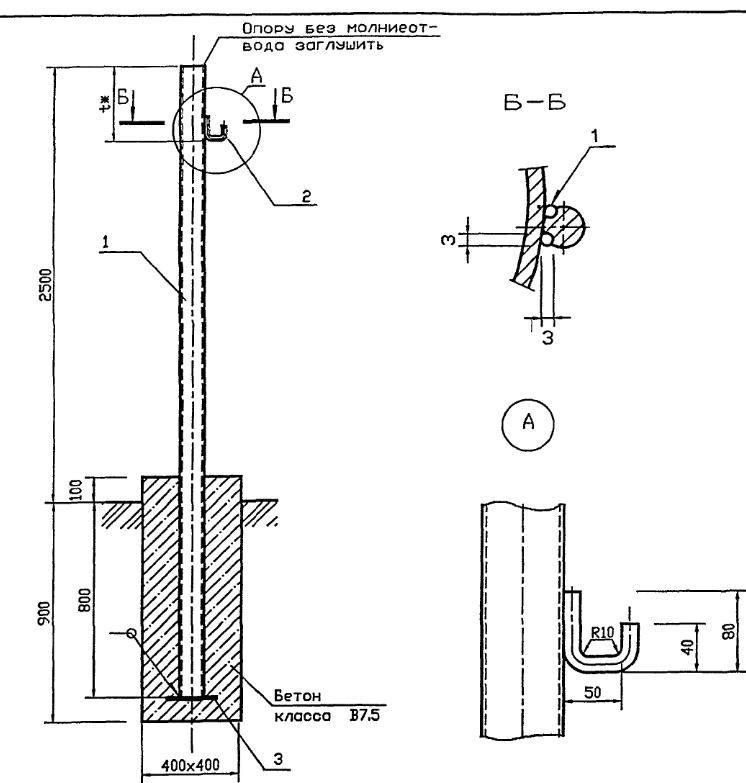

УКГ 18.00 СБ: 1 труба 108×4, 2 скоба из круга, 3 основание; фундамент 400×400 из бетона В7.5. Приведено справочно.

Опора под ШРП УКГ 18.00

Стойка из трубы 108×4 по ГОСТ 10704-91, длина 3300 мм
Высота над землёй 2500 мм, заделка в бетон на 900 мм
Фундамент 400×400 мм из бетона класса В7.5, 0,1 м³
Масса опоры по серии 39,0 кг
Опору без молниеотвода заглушают сверху

Крепление газопровода Dу 50…200 к кирпичной стене УКГ 3.00

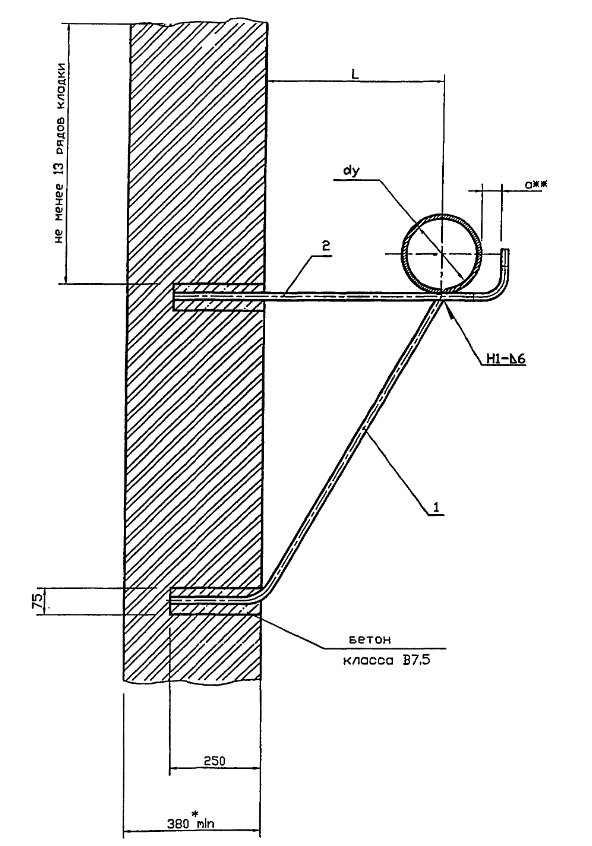

УКГ 3.00 СБ: 1 подкос из трубы, 2 консоль; заделка в кладку на бетоне В7.5. Приведено справочно.

Кронштейн к кирпичной стене УКГ 3.00

Консоль с подкосом для газопровода Dу 50…200 мм
Вылет L от стены 100…500 мм
Заделка в кладку толщиной от 380 мм
Монтаж газопровода после набора бетоном 70% прочности

Обозначение	Dу, мм	L (вылет), мм	Масса, кг
УКГ 3.00	50…80	100	2,22
УКГ 3.00-01	50…80	200	2,93
УКГ 3.00-02	50…80	300	3,65
УКГ 3.00-03	50…80	400	4,37
УКГ 3.00-04	50…80	500	5,09
УКГ 3.00-05	100, 150	200	3,02
УКГ 3.00-06	100, 150	300	3,73
УКГ 3.00-07	100, 150	400	4,45
УКГ 3.00-08	100, 150	500	5,17
УКГ 3.00-09	200	250	3,45
УКГ 3.00-10	200	300	3,81
УКГ 3.00-11	200	400	4,53
УКГ 3.00-12	200	500	5,29

Крепление газопровода Dу 50…200 на опоре из трубы внутри помещения УКГ 10.00

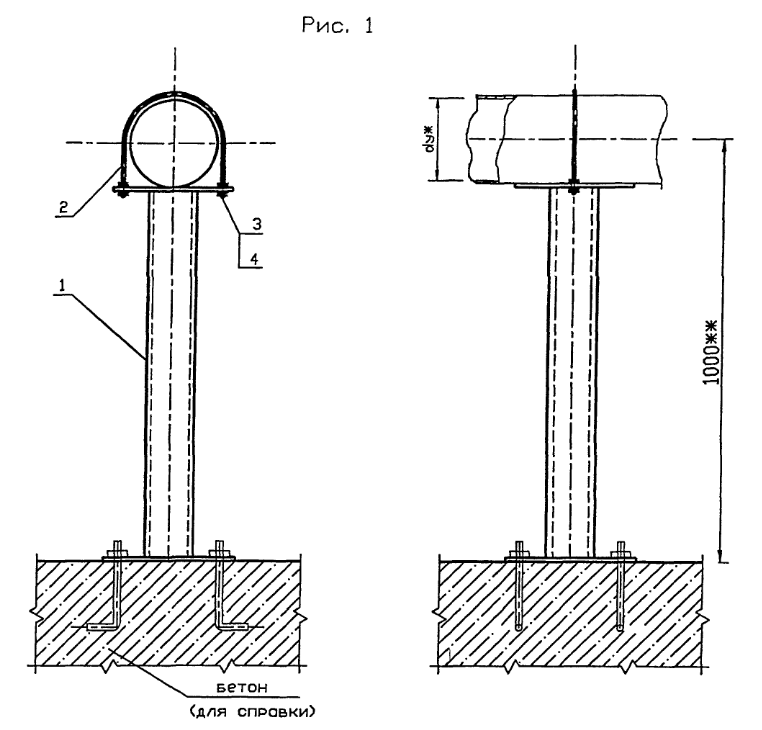

УКГ 10.00 СБ, рис. 1: 1 опора, 2 хомут, 3 гайка, 4 шайба; крепление к полу фундаментными болтами. Приведено справочно.

Опора внутри помещения УКГ 10.00

Опора из трубы для газопровода Dу 50…200 мм в цехах и котельных
Высота около 1000 мм, уточняется проектом
Крепление к полу фундаментными болтами УКГ 10.02
Рис. 1 с хомутом для мест возможной вибрации, рис. 2 с ложементом

Обозначение	Рис.	Dу, мм	Масса, кг
УКГ 10.00	1	50	5,46
УКГ 10.00-01	1	65	6,86
УКГ 10.00-02	1	80	7,93
УКГ 10.00-03	1	100	9,74
УКГ 10.00-04	1	150	15,37
УКГ 10.00-05	1	200	25,56
УКГ 10.00-06	2	50	4,01
УКГ 10.00-07	2	65	4,94
УКГ 10.00-08	2	80	5,79
УКГ 10.00-09	2	100	7,66
УКГ 10.00-10	2	150	13,56
УКГ 10.00-11	2	200	28,64

Опоры из трубы УКГ 11.00: масса по высоте h, кг

Обозначение	Рис.	Dу, мм	h 0,5 м	h 1,0 м	h 2,2 м	h 2,5 м	h 3,0 м	h 3,5 м	h 4,0 м	h 5,0 м	h 5,5 м
УКГ 11.00	1	до 40	4,53	5,72	8,59	9,31	нет	нет	нет	нет	нет
УКГ 11.00-01	1	50	5,30	6,84	10,55	11,48	13,02	нет	нет	нет	нет
УКГ 11.00-02	1	65	6,25	8,17	12,78	13,93	15,85	17,77	нет	нет	нет
УКГ 11.00-03	1	80	7,28	9,59	15,13	16,52	18,83	21,14	нет	нет	нет
УКГ 11.00-04	1	100	8,28	10,98	17,46	19,08	19,08	24,48	27,18	32,58	39,72
УКГ 11.00-05	1	150	14,49	19,92	32,94	36,20	41,62	47,04	52,47	63,32	70,57
УКГ 11.00-06	1	200	23,79	33,28	56,07	61,77	71,26	80,76	90,25	109,24	121,14
УКГ 11.00-07	1	250	24,07	33,56	56,35	62,05	71,54	81,04	90,53	109,52	121,56
УКГ 11.00-08	1	300	24,30	33,79	56,58	62,28	71,77	81,27	90,80	109,75	121,90
УКГ 11.00-09	2	до 40	3,43	4,62	7,49	8,21	нет	нет	нет	нет	нет
УКГ 11.00-10	2	50	4,20	5,74	9,45	10,38	11,92	нет	нет	нет	нет
УКГ 11.00-11	2	65	5,02	6,94	11,55	12,70	14,62	16,54	нет	нет	нет
УКГ 11.00-12	2	80	5,88	8,19	13,74	15,12	17,43	19,74	нет	нет	нет
УКГ 11.00-13	2	100	7,62	10,32	16,80	18,42	21,12	23,82	26,52	31,92	35,62
УКГ 11.00-14	2	150	12,64	18,06	31,08	34,34	39,76	45,19	50,61	61,46	66,89
УКГ 11.00-15	2	200	24,04	33,53	56,32	63,02	71,51	81,01	90,05	109,49	118,99
УКГ 11.00-16	2	250	24,31	33,80	56,59	62,29	71,78	81,28	90,77	109,76	119,26
УКГ 11.00-17	2	300	24,31	33,80	56,59	62,29	71,78	81,28	90,77	109,76	119,26

«Нет»: исполнение не предусмотрено серией. Для Dу 25…80 на высоте более 3 м применяют опору УКГ 11.00-04, на высоте более 4 м (в том числе Dу 100 и 150) опору УКГ 11.00-06. Высота h от земли до низа трубы, длина опоры L = h + 0,6 м уточняется проектом. Массы приведены по таблице серии.

Максимальные пролёты надземного газопровода

Dу, мм	15	20	25	32	40	50	65	80	100	150	200	250	300
Толщина стенки трубы, мм	не менее 2,8					не менее 3				не менее 4
Пролёт, м	5	5	6	7	8	9	10	12	15	17	19	21	23

По п. 4.3 серии для неизолированных труб при пневматических испытаниях, снеговых районах I…IV, ветровых I…V и сейсмичности до 9 баллов. Значения приведены справочно, шаг опор определяет проект.

02 · Подбор

Подбор по обозначению и расчёт массы

Выберите узел, условный проход и исполнение: покажем обозначение по серии, массу штуки и партии, а для опор из трубы пролёт по серии и ориентировочное число опор на участок.

Изделие Dу газопровода, мм Исполнение Количество, шт Длина надземного участка, м

Обозначение и масса

Нужны опоры газопровода на объект?Запросить цену +7 (812) 600-10-08

03 · Изготовление

Как изготавливаем

Резка трубы, уголка, швеллера и листа в размер по таблицам серии
Сварка по ГОСТ 5264-80 по чертежам серии
Хомуты и фундаментные болты комплектом к опорам
Грунт и окраска по проекту, цинкование на специализированном предприятии
Маркировка обозначением по серии

Поставка

Что вы получаете

Опоры по обозначениям из спецификации
Длину опор из трубы под заданную высоту h
Сертификаты на металл и документ о качестве
Отгрузку партиями на объект

04 · Вопросы

Частые вопросы об опорах по серии 5.905-18.05

Что входит в серию 5.905-18.05?

Серия 5.905-18.05 «Узлы и детали крепления газопроводов», выпуск 1 (СПКБ «Газпроект», 2005) содержит рабочие чертежи узлов УКГ: крепления газопроводов к стенам и колоннам, опоры из трубы, отдельно стоящие и неподвижные опоры, подвески и опору под шкафной газорегуляторный пункт. Серия разработана взамен серий 5.905-8 и 1-93 и применяется для газопроводов давлением до 1,2 МПа.

Какие изделия серии вы изготавливаете?

Металлические узлы и детали: опоры из трубы УКГ 10.00 и УКГ 11.00, опоры УКГ 12.00 и УКГ 16.00, подвески УКГ 17.00, крепления к стенам и колоннам УКГ 2.00…9.00, опоры под ШРП УКГ 18.00, хомуты и фундаментные болты к ним. Изготавливаем по обозначениям из спецификации проекта.

Какой шаг опор надземного газопровода?

Серия приводит максимально допустимые пролёты: от 5 м для Dу 15 до 23 м для Dу 300 (таблица выше). При креплении к конструкциям зданий расстояние между опорами по серии не более 6 м. Окончательный шаг определяет проект.

Чем отличаются рис. 1 и рис. 2 опоры УКГ 11.00?

Рис. 1 с хомутом применяется на открытых участках, где ветер вызывает колебания газопровода, и в местах вибрации, например у ГРП. Рис. 2 с ложементом без хомута применяется внутри кварталов и на территориях предприятий.

Какое покрытие у опор?

Серия предусматривает окраску металлоконструкций двумя слоями краски по двум слоям грунтовки ГФ-021. Наносим покрытие по проекту; горячее цинкование выполняется на специализированном предприятии.

Как заказать?

Пришлите спецификацию с обозначениями (например, 5.905-18.05.1-УКГ 11.00-04) и количеством на info@stalteh.com. Для опор из трубы укажите высоту h или длину L. Ответим коммерческим предложением.

Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Проектирование, устройство фундаментов и монтаж газопроводов выполняют организации, имеющие на это право.
