Прислать чертежи →Болт фундаментный съёмный тип 4 М24-М125
Изготавливаем съёмные фундаментные болты типа 4 по ГОСТ 24379.1-2012. Анкерная арматура из трубы с анкерной плитой бетонируется в фундамент, а шпильку ставят после устройства фундамента. Исполнение 4.1 с составной плитой для резьбы М24-М48, исполнение 4.3 со сварной плитой для резьбы М56-М100. Трубы, плиты и шпильки делаем на своём заводе.
Трубы и составные плиты болтов типа 4
Анкерная арматура поз. 14 по рисунку 6: труба поз. 1 по ГОСТ 10704 и анкерная плита. Длина арматуры L1 назначается по длине трубы, резьба отверстия плиты по диаметру шпильки. Составная плита поз. 2 из листа с гайкой по ГОСТ 5915. В последней строке таблицы 7 стандарт указывает диаметр 46 мм, исполнение 1 по рисунку 6 рассчитано на d = 24-48 мм.
| Резьба шпильки d | Труба D x s, мм |
|---|---|
| М24, М30 | 60 × 3,5 |
| М36, М42 | 89 × 4 |
| М48, М56 | 102 × 4 |
| М64 | 114 × 4,5 |
| М72 | 127 × 4,5 |
| М80 | 140 × 4,5 |
| М90 | 152 × 5 |
| М100 | 168 × 5 |
| М110 | 180 × 5 |
| М125 | 203 × 6 |
Составная анкерная плита поз. 2, исполнение 4.1 (таблица 7)
| Резьба d, мм | D, мм | H, мм | S, мм | B, мм | Масса плиты, кг |
|---|---|---|---|---|---|
| 24 | 32 | 37 | 18 | 140 | 2,61 |
| 30 | 38 | 44 | 20 | 160 | 3,28 |
| 36 | 45 | 49 | 20 | 180 | 4,96 |
| 42 | 50 | 59 | 25 | 200 | 7,65 |
| 46 | 60 | 63 | 25 | 240 | 10,98 |
Литые и сварные анкерные плиты
По п. 4.4 ГОСТ 24379.1-2012 теоретическую массу болтов типов 3 и 4 указывают в рабочих чертежах. Массу считаем по спецификации: шпилька по приложению Б, труба по длине L1, плита по таблицам 7-9. Литые плиты исполнения 4.2 мы не отливаем. Если проект допускает замену на сварную плиту исполнения 4.3, изготовим её.
Сварная анкерная плита поз. 4, исполнение 4.3 (таблица 9)
| Резьба d | Шаг резьбы, мм | B, мм | d1, мм | d2, мм | H, мм | S, мм | Масса плиты, кг |
|---|---|---|---|---|---|---|---|
| М56 | 5,5 | 280 | 106 | 76 | 110 | 20 | 16,61 |
| М64 | 6 | 300 | 120 | 84 | 120 | 20 | 19,71 |
| М72 | 6 (мелкий) | 340 | 133 | 92 | 135 | 25 | 31,24 |
| М80 | 6 (мелкий) | 400 | 145 | 100 | 145 | 25 | 43,01 |
| М90 | 6 (мелкий) | 420 | 158 | 110 | 170 | 30 | 59,19 |
| М100 | 6 (мелкий) | 450 | 174 | 120 | 180 | 30 | 71,21 |
Литая анкерная плита поз. 3, исполнение 4.2 (таблица 8, основные размеры)
| Резьба d | B, мм | H, мм | Масса плиты, кг |
|---|---|---|---|
| М56 | 300 | 150 | 26 |
| М64 | 350 | 170 | 38 |
| М72 | 400 | 200 | 57 |
| М80 | 400 | 200 | 56 |
| М90 | 450 | 230 | 89 |
| М100 | 500 | 240 | 117 |
| М110 | 550 | 270 | 158 |
| М125 | 600 | 290 | 195 |
- 4.1: резьба М24-М48, шпилька поз. 5, труба и составная плита поз. 2 с гайкой
- 4.2: резьба М56-М125, шпилька поз. 6, труба и литая плита поз. 3
- 4.3: резьба М56-М100, шпилька поз. 6, труба и сварная плита поз. 4 с рёбрами и втулкой
- Трубы для арматуры по таблице 6, от 60×3,5 до 203×6 мм
Тип и исполнение, диаметр резьбы, длина, марка стали и номер стандарта:
Болт 4.1.М36x1250.ВСт3пс2 ГОСТ 24379.1-2012
Болт типа 4 исполнения 1, резьба М36, длина 1250 мм, сталь ВСт3пс категории 2.
Выбрать типоразмер в каталоге фундаментных болтов: 784 позиции М12-М90 →
Считаем цену за штуку и за партию. Укажите обозначения, количество, марку стали и комплектацию гайками и шайбами, ответим коммерческим предложением.
Чертежи болтов типа 4 из ГОСТ 24379.1-2012
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

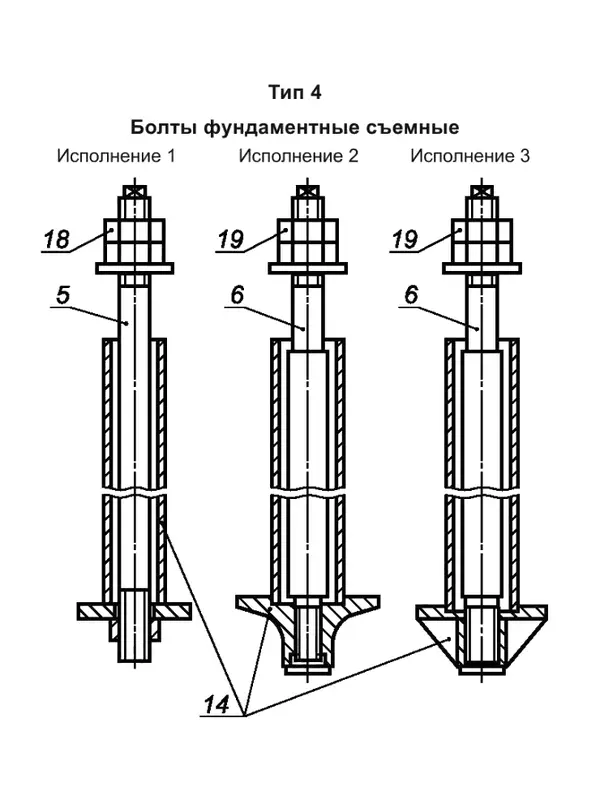

Рисунок 1, лист 2. Болты типа 4, исполнения 1-3: шпилька поз. 5 или 6, анкерная арматура поз. 14.

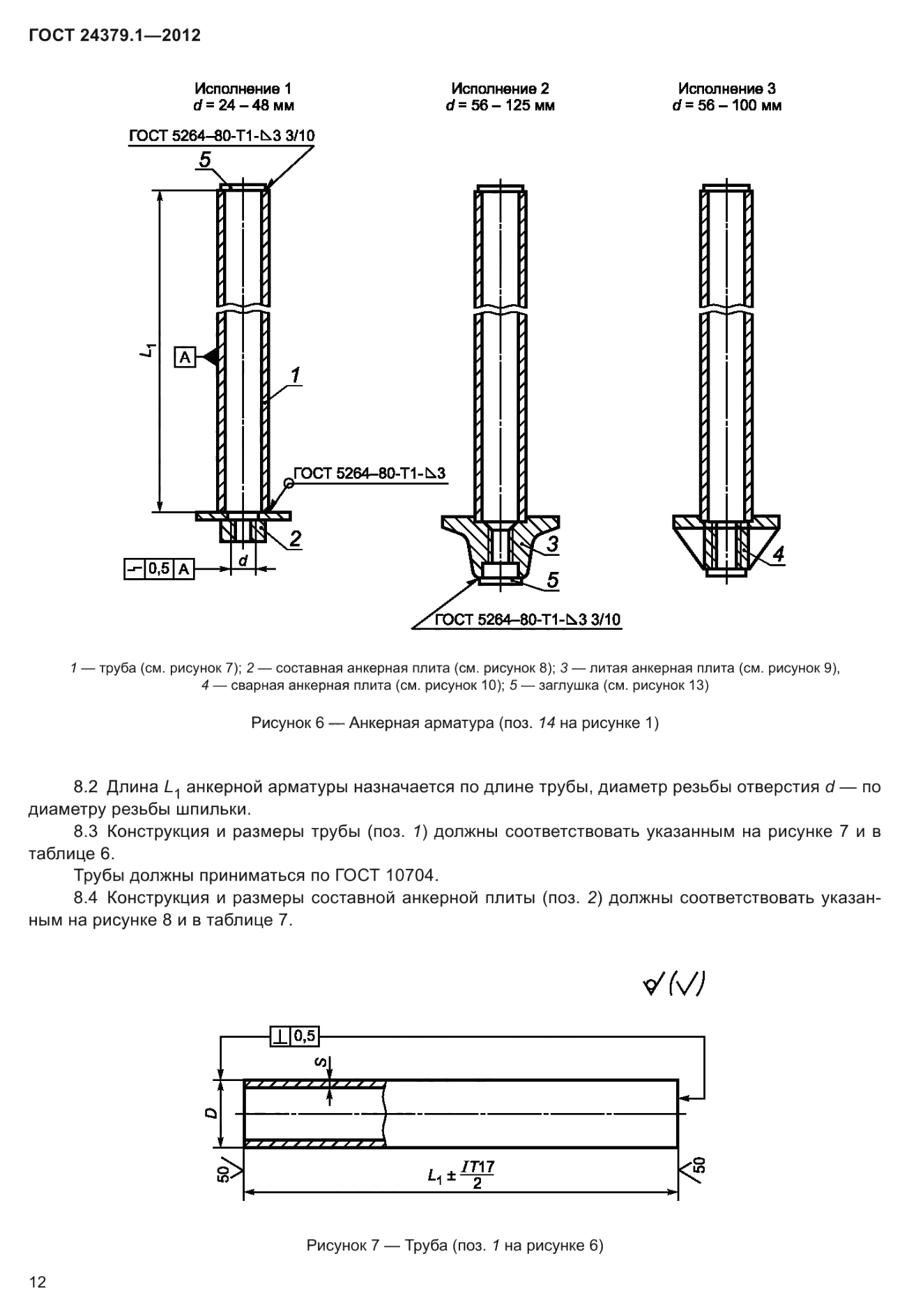

Рисунок 6: анкерная арматура исполнений 1-3. Рисунок 7: труба поз. 1.

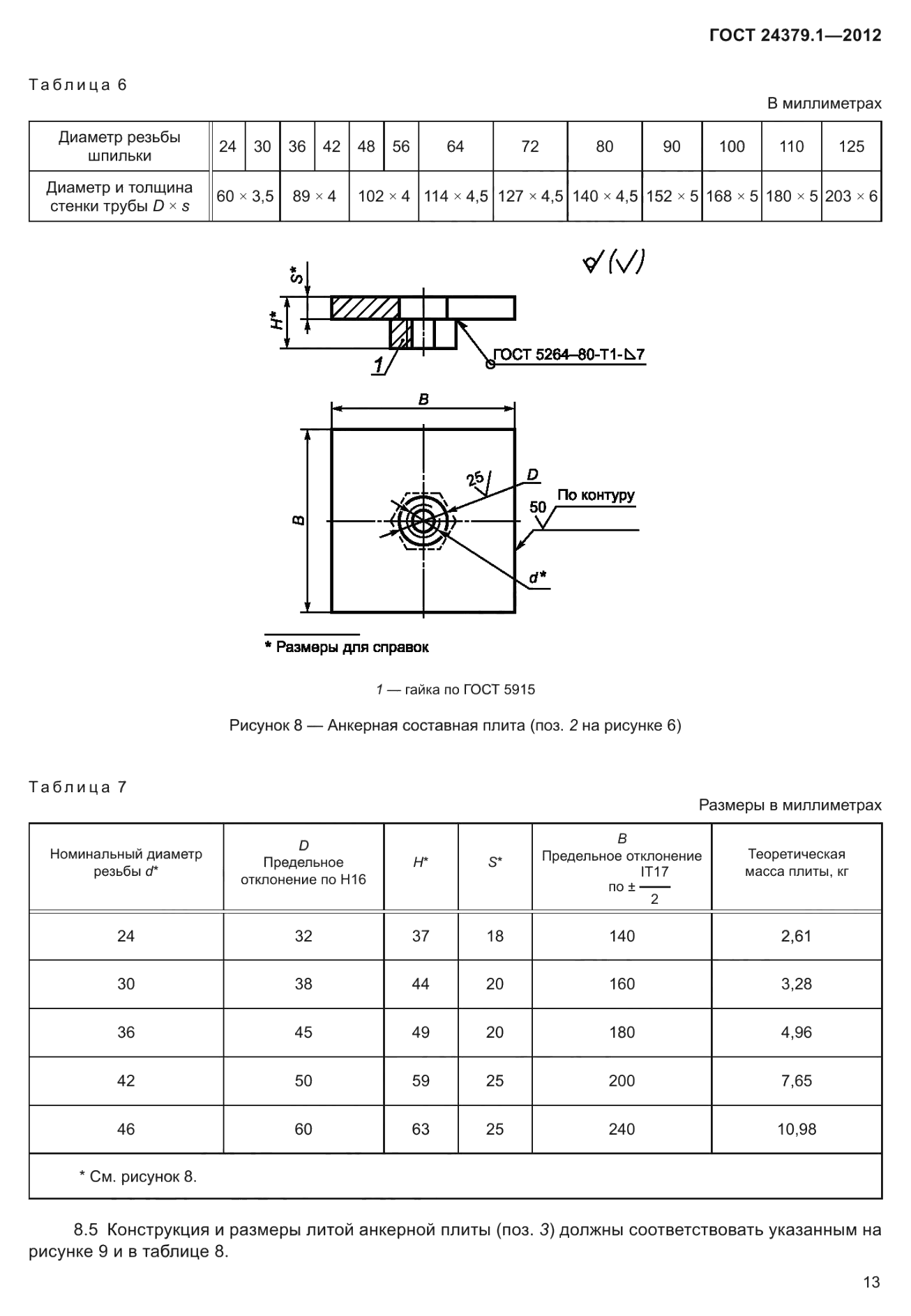

Таблица 6: трубы. Рисунок 8 и таблица 7: составная анкерная плита исполнения 1.

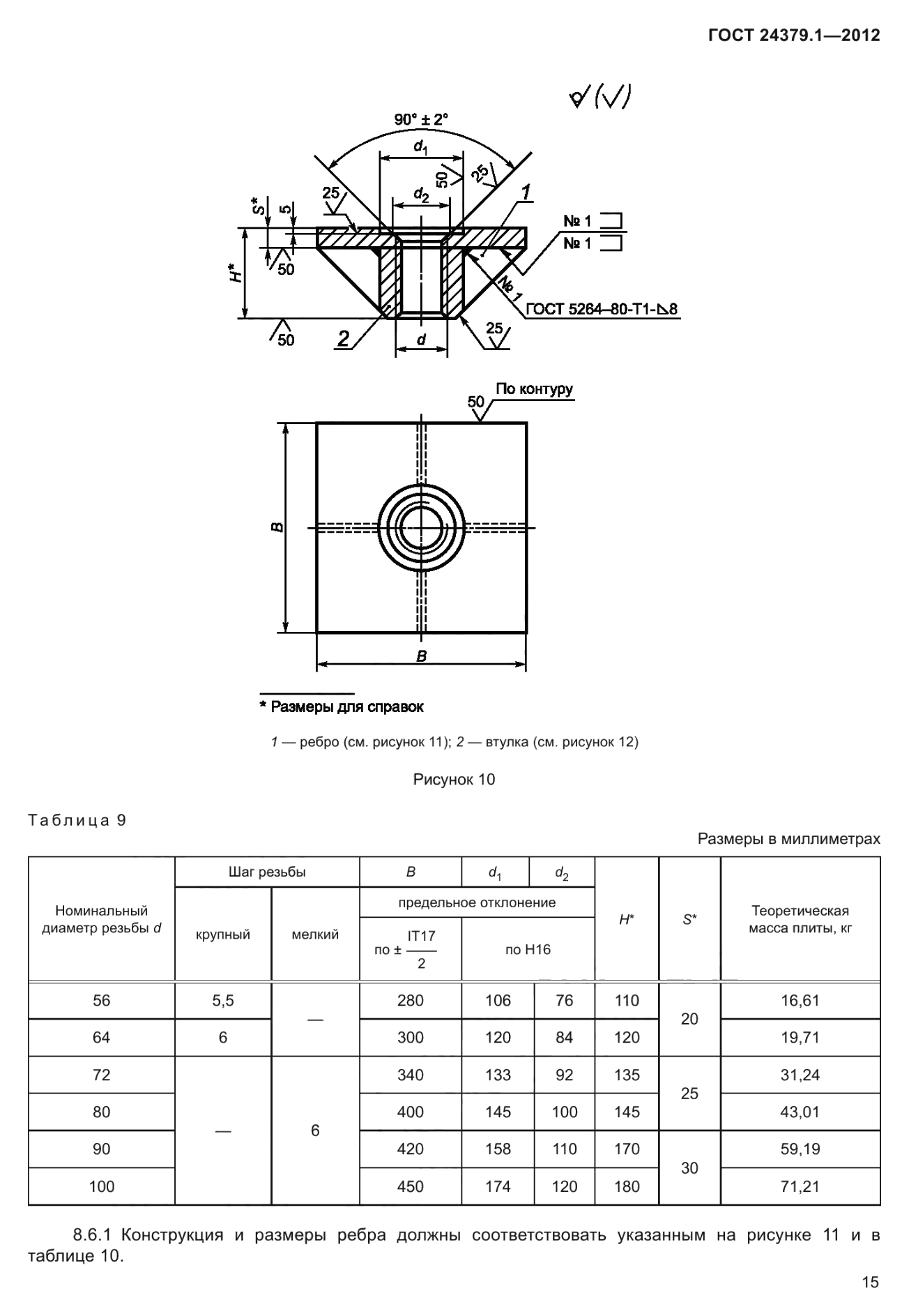

Рисунок 10 и таблица 9: сварная анкерная плита исполнения 3 с ребром и втулкой.
Рисунок 2, лист 2. Шпильки поз. 5 и 6 болтов типа 4.
Таблица 2: размеры шпилек.

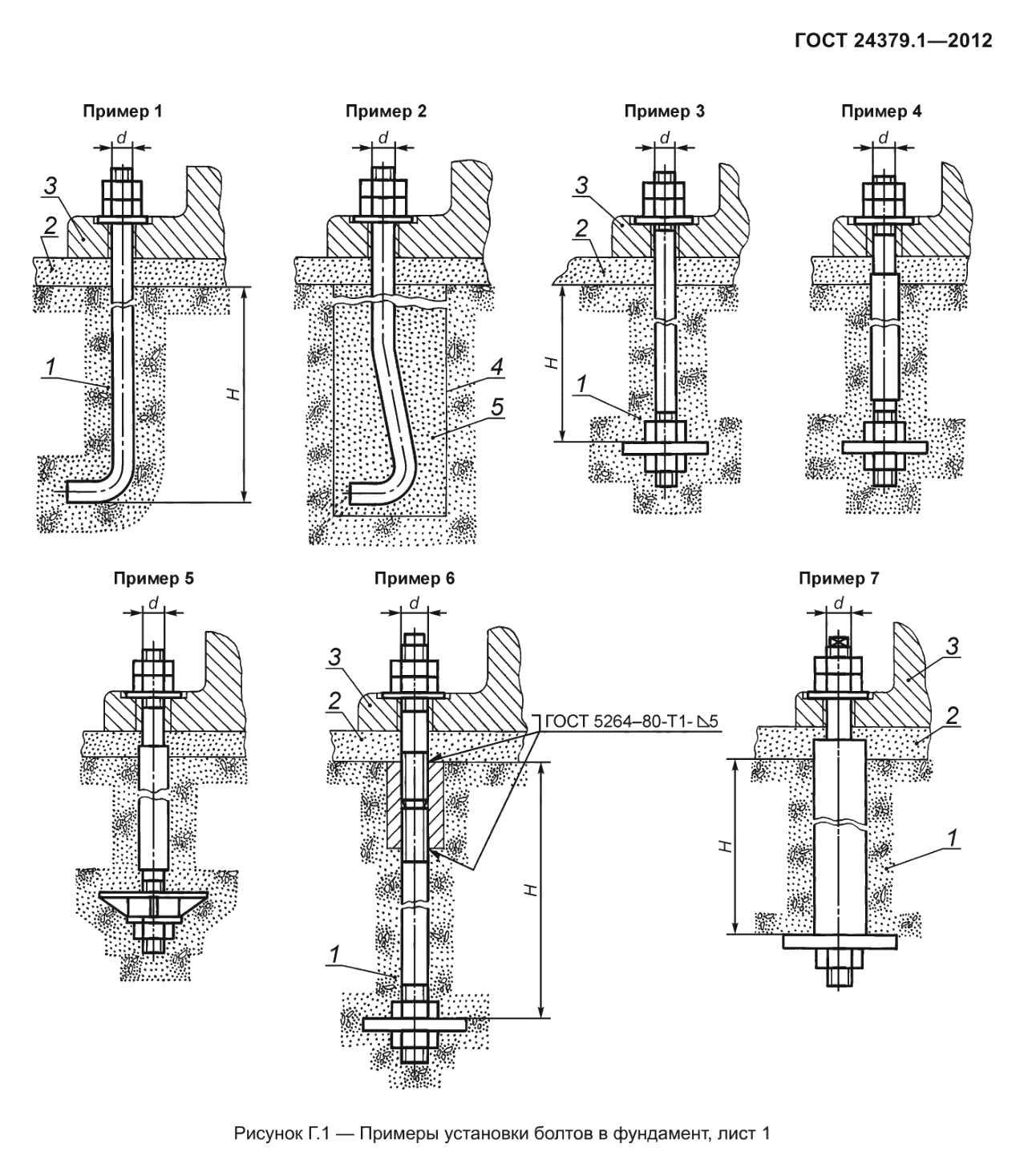

Приложение Г, лист 1. Пример 7: съёмный болт.
Приложение Г, лист 2. Примеры 8 и 9: съёмные болты.
Как делаем болты
- Труба по ГОСТ 10704 по таблице 6, резка в размер L1
- Анкерные плиты из листа: составная с гайкой или сварная с рёбрами и втулкой
- Сварка анкерной арматуры по ГОСТ 5264-80
- Шпильки из круга с нарезкой резьбы
- Комплектация гайками и шайбами, маркировка по позициям спецификации
Что вы получаете
- Болты по ГОСТ 24379.1-2012 нужного типа и исполнения
- Гайки и шайбы в комплекте по спецификации
- Маркировка партий по позициям спецификации
- Паспорт или сертификат качества на партию
- Отгрузка раньше металлоконструкций, чтобы успеть залить фундамент
Частые вопросы о болтах типа 4 ГОСТ 24379.1
Чем съёмный болт отличается от обычного?
По пункту Г.5 приложения Г ГОСТ 24379.1-2012 анкерную арматуру съёмных болтов устанавливают до бетонирования фундамента, а шпильки после устройства фундамента. Шпилька проходит через трубу и вворачивается в анкерную плиту.
Сколько весит болт типа 4?
Таблицы массы болтов типа 4 в стандарте нет: по п. 4.4 её указывают в рабочих чертежах. Считаем по спецификации. Масса плит по стандарту: составная от 2,61 кг (М24), сварная от 16,61 кг (М56) до 71,21 кг (М100).
Какие трубы идут на анкерную арматуру?
Электросварные трубы по ГОСТ 10704 по таблице 6: для М24 и М30 60×3,5 мм, для М36 и М42 89×4 мм, для М48 и М56 102×4 мм, далее до 203×6 мм для М125.
Делаете литые анкерные плиты?
Нет, литьё мы не выполняем. Делаем исполнения 4.1 с составной плитой и 4.3 со сварной плитой. Замену литой плиты на сварную согласуйте с проектировщиком.
Из какой стали делают фундаментные болты?
По ГОСТ 24379.0-2012: Ст3пс и Ст3сп по ГОСТ 535, сталь 20 по ГОСТ 1050, 09Г2С и 10Г2С1 по ГОСТ 19281. Марку и категорию стали выбирают по климатическому району строительства и указывают в проекте.
Как заказать болты типа 4?
Пришлите обозначения по ГОСТ, длину арматуры, количество, комплектацию гайками и шайбами и адрес доставки на info@stalteh.com. Ответим коммерческим предложением с ценой и сроком.
