Прислать чертежи →Болт фундаментный тип 2 М16-М140 с анкерной плитой

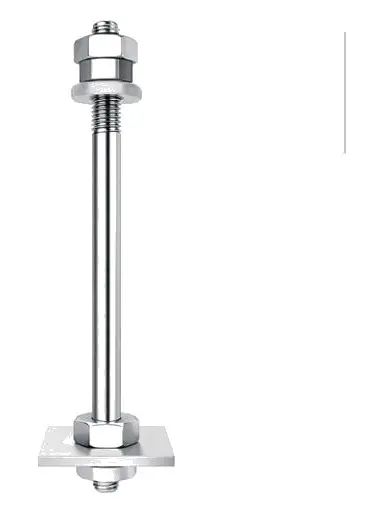

Изготавливаем фундаментные болты типа 2 с анкерной плитой по ГОСТ 24379.1-2012: исполнение 2.1 с резьбой М16-М48, исполнения 2.2 и 2.3 с резьбой М56-М140. Внизу шпильки анкерная плита, которая работает на вырыв в теле фундамента. Плиты вырезаем из листа на станках с ЧПУ, болты комплектуем гайками и шайбами по спецификации.
Размеры анкерных плит болтов типа 2
Анкерная плита поз. 11 по таблице 3 ГОСТ 24379.1-2012: квадратная плита B x B толщиной S с отверстием D. Для резьбы М100-М140 стандарт даёт литую плиту поз. 12 по таблице 4.
| Резьба шпильки d | D, мм | B, мм | S, мм | Масса плиты, кг |
|---|---|---|---|---|
| М16 | 22 | 65 | 14 | 0,42 |
| М20 | 26 | 80 | 16 | 0,74 |
| М24 | 32 | 100 | 18 | 1,30 |
| М30 | 38 | 120 | 20 | 2,08 |
| М36 | 45 | 150 | 20 | 3,28 |
| М42 | 50 | 170 | 25 | 5,29 |
| М48 | 60 | 190 | 28 | 7,31 |
| М56 | 66 | 220 | 32 | 11,21 |
| М64 | 74 | 260 | 36 | 17,80 |
| М72 | 82 | 300 | 40 | 26,41 |
| М80 | 90 | 320 | 45 | 33,70 |
| М90 | 100 | 360 | 50 | 47,50 |
Литая анкерная плита поз. 12 (таблица 4)
| Резьба шпильки d | D, мм | D1, мм | D2, мм | H4, мм | Масса плиты, кг |
|---|---|---|---|---|---|
| М100 | 135 | 625 | 220 | 130 | 94,27 |
| М110 | 145 | 650 | 230 | 135 | 100,32 |
| М125 | 165 | 675 | 240 | 135 | 106,70 |
| М140 | 185 | 700 | 290 | 145 | 125,50 |
Масса болтов типа 2 по длине и диаметру
Теоретическая масса болта типа 2 исполнения 1 в сборе, кг, по таблице А.2 приложения А. Массы исполнений 2 и 3 (М56-М140) смотрите на копиях листов таблицы А.2 ниже.
| Длина L, мм | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
|---|---|---|---|---|---|---|---|
| 200 | 0,92 | 1,56 | |||||
| 250 | 0,99 | 1,69 | 2,74 | 4,70 | |||
| 300 | 1,07 | 1,81 | 2,91 | 4,98 | 7,60 | ||
| 350 | 1,15 | 1,93 | 3,09 | 5,25 | 7,99 | 12,21 | |
| 400 | 1,23 | 2,06 | 3,27 | 5,53 | 8,39 | 12,75 | 17,56 |
| 450 | 1,31 | 2,18 | 3,35 | 5,81 | 8,79 | 13,29 | 18,27 |
| 500 | 1,39 | 2,30 | 3,62 | 6,08 | 9,19 | 13,84 | 18,98 |
| 600 | 1,55 | 2,55 | 3,98 | 6,64 | 9,99 | 14,92 | 20,39 |
| 710 | 1,72 | 2,82 | 4,37 | 7,25 | 10,87 | 16,12 | 21,95 |
| 800 | 1,86 | 3,04 | 4,69 | 7,75 | 11,59 | 17,10 | 23,23 |
| 900 | 2,02 | 3,29 | 5,04 | 8,30 | 12,39 | 18,18 | 24,66 |
| 1000 | 2,18 | 3,53 | 5,40 | 8,86 | 13,18 | 19,27 | 26,07 |
| 1120 | 2,37 | 3,84 | 5,83 | 9,53 | 14,14 | 20,57 | 27,79 |
| 1250 | 2,57 | 4,15 | 6,29 | 10,25 | 15,19 | 21,99 | 29,63 |
| 1320 | 4,32 | 6,54 | 10,64 | 15,75 | 22,75 | 30,63 | |
| 1400 | 4,52 | 6,82 | 11,07 | 16,38 | 23,62 | 31,75 | |
| 1500 | 4,77 | 7,10 | 11,63 | 17,18 | 24,71 | 33,17 | |
| 1600 | 7,53 | 12,18 | 17,98 | 25,79 | 34,59 | ||
| 1700 | 7,88 | 12,74 | 18,77 | 26,88 | 36,17 | ||
| 1800 | 13,29 | 19,57 | 27,97 | 37,42 | |||
| 1900 | 13,85 | 20,57 | 29,05 | 38,84 | |||
| 2000 | 21,17 | 30,14 | 40,26 | ||||
| 2120 | 22,13 | 31,44 | 41,98 | ||||
| 2240 | 23,09 | 32,75 | 43,68 | ||||
| 2500 | 35,57 | 47,37 | |||||
| 2800 | 51,63 |
- 2.1: резьба М16-М48, анкерная плита поз. 11
- 2.2 и 2.3: резьба М56-М140, конструкция по рисунку 1 стандарта
- Плита поз. 11 квадратная, из листа толщиной 14-50 мм
- Для М100-М140 в стандарте литая плита поз. 12
Тип и исполнение, диаметр резьбы, длина, марка стали и номер стандарта:
Болт 2.1.М24x1000.ВСт3пс2 ГОСТ 24379.1-2012
Болт типа 2 исполнения 1, резьба М24, длина 1000 мм, сталь ВСт3пс категории 2.
Выбрать типоразмер в каталоге фундаментных болтов: 784 позиции М12-М90 →
Считаем цену за штуку и за партию. Укажите обозначения, количество, марку стали и комплектацию гайками и шайбами, ответим коммерческим предложением.
Чертежи болтов типа 2 из ГОСТ 24379.1-2012
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

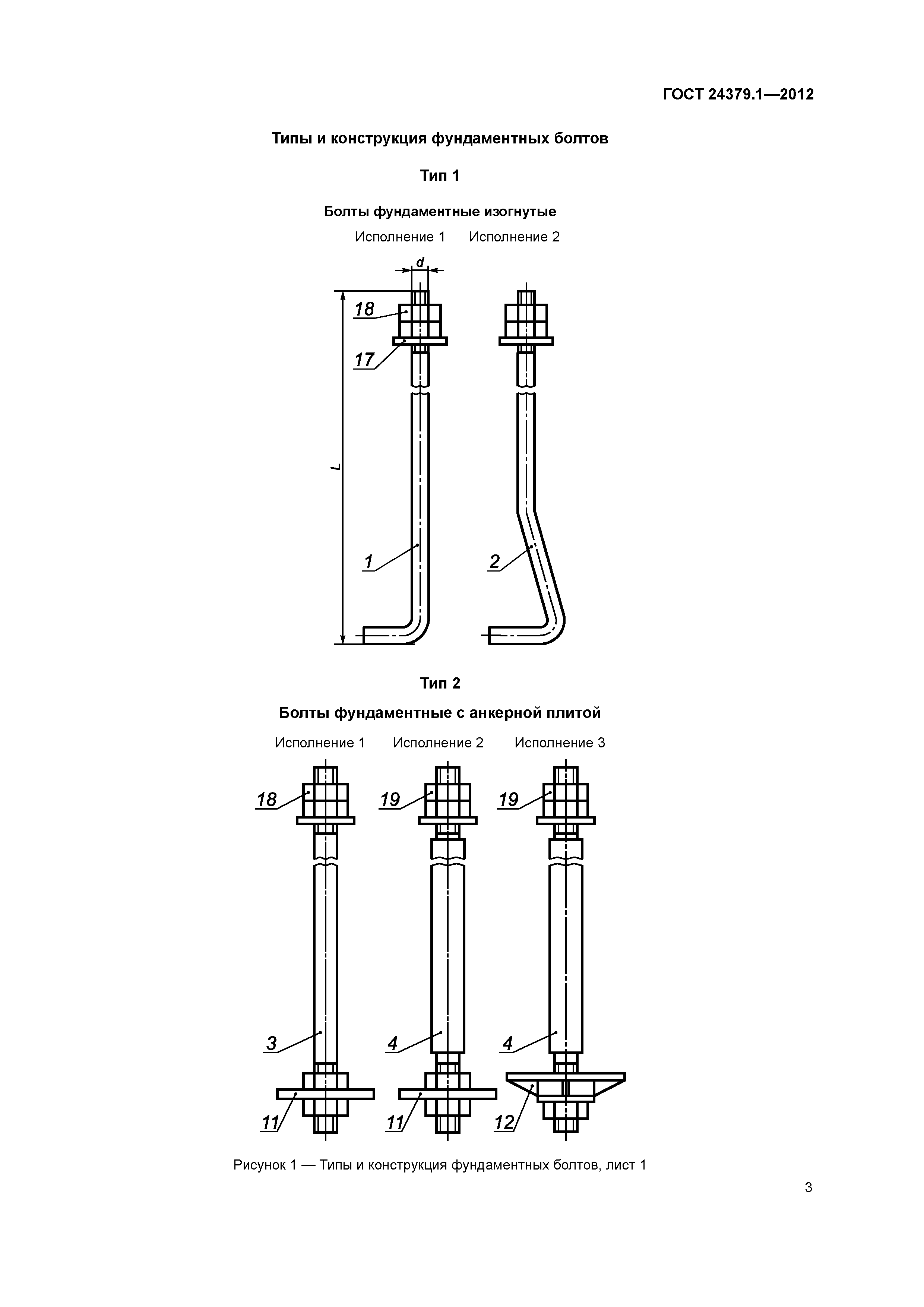

Рисунок 1, лист 1. Болты типа 2 с анкерной плитой, исполнения 1-3.

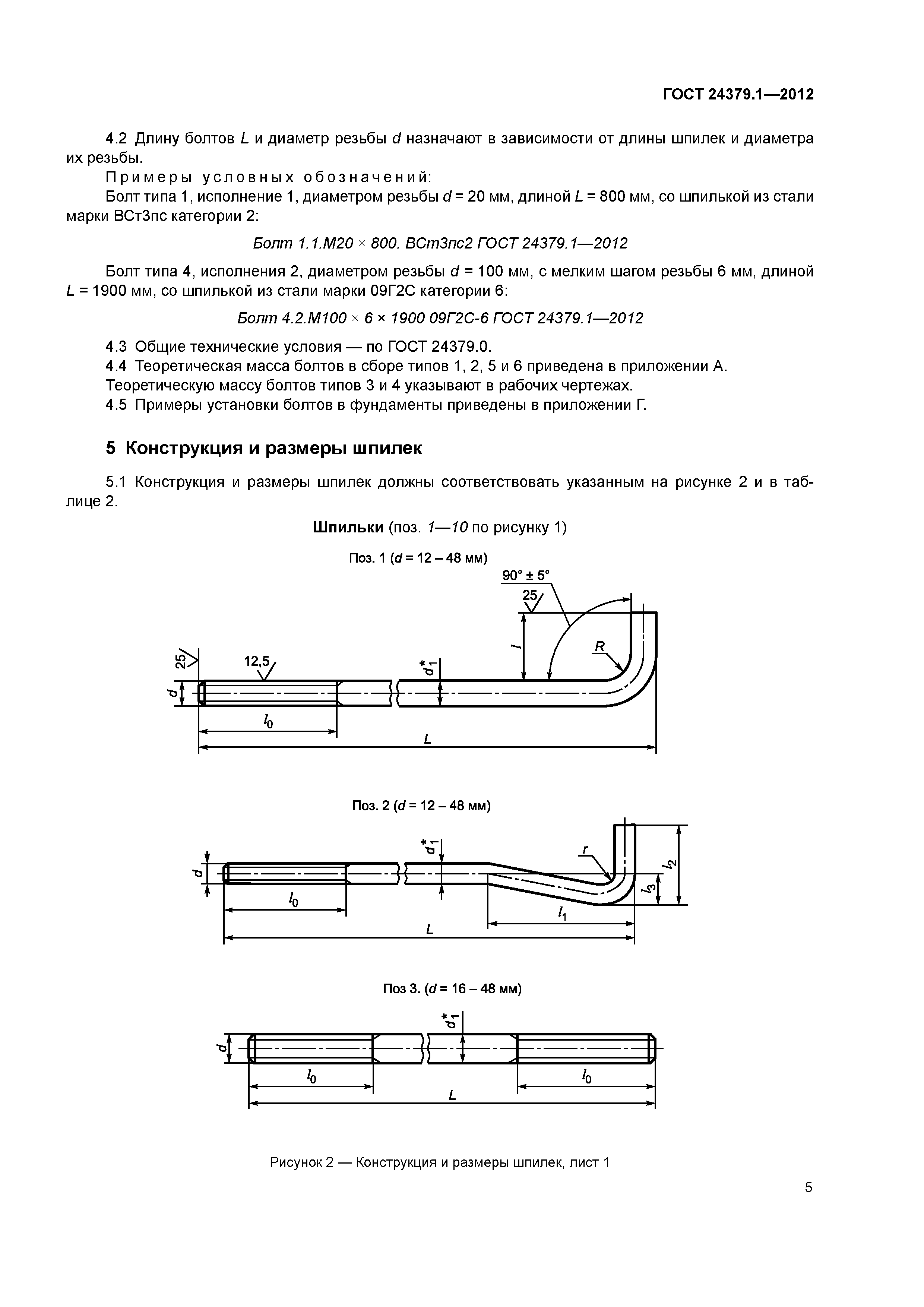

Рисунок 2, лист 1. Шпильки поз. 1, 2 и 3.

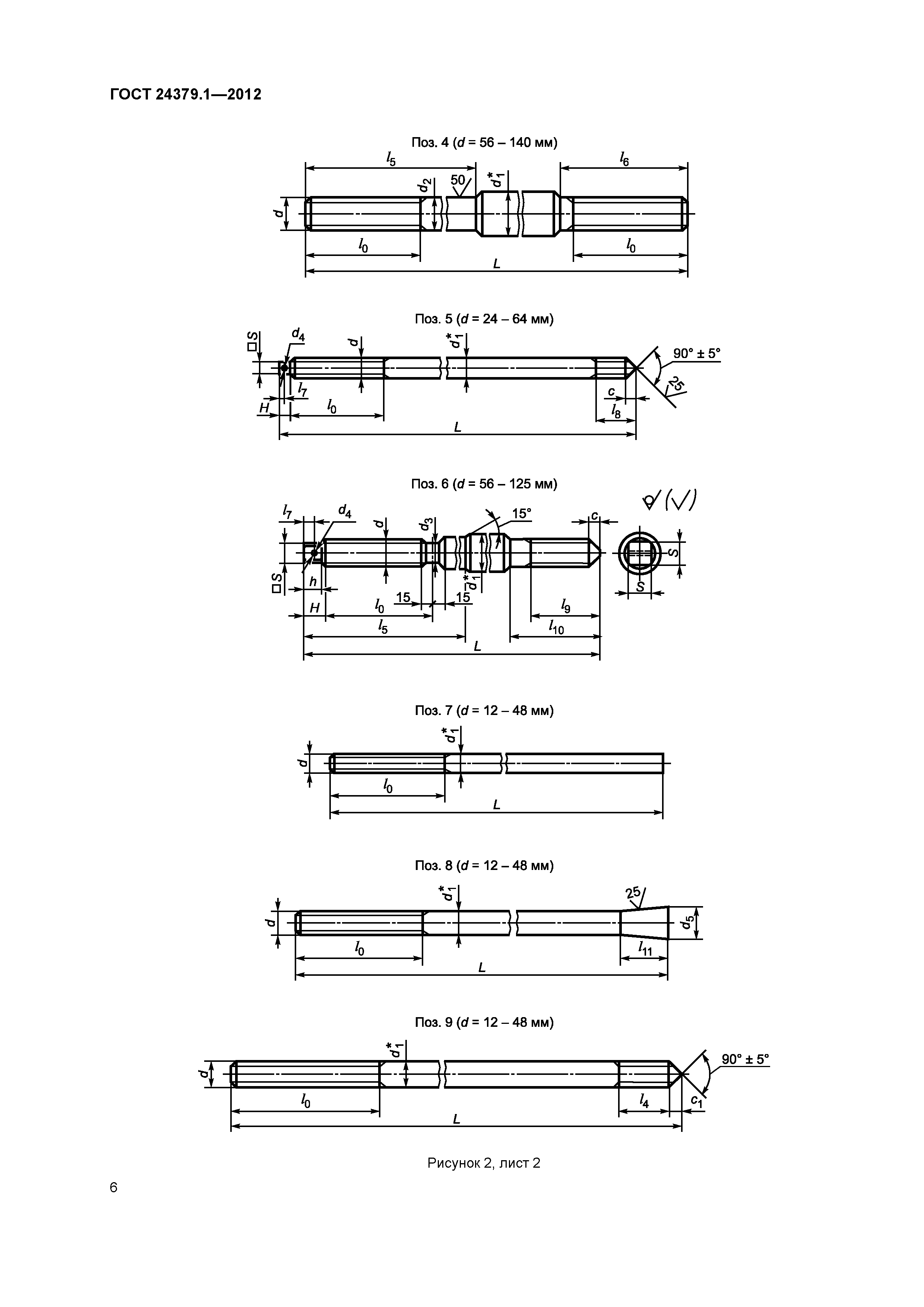

Рисунок 2, лист 2. Шпильки поз. 4-10.

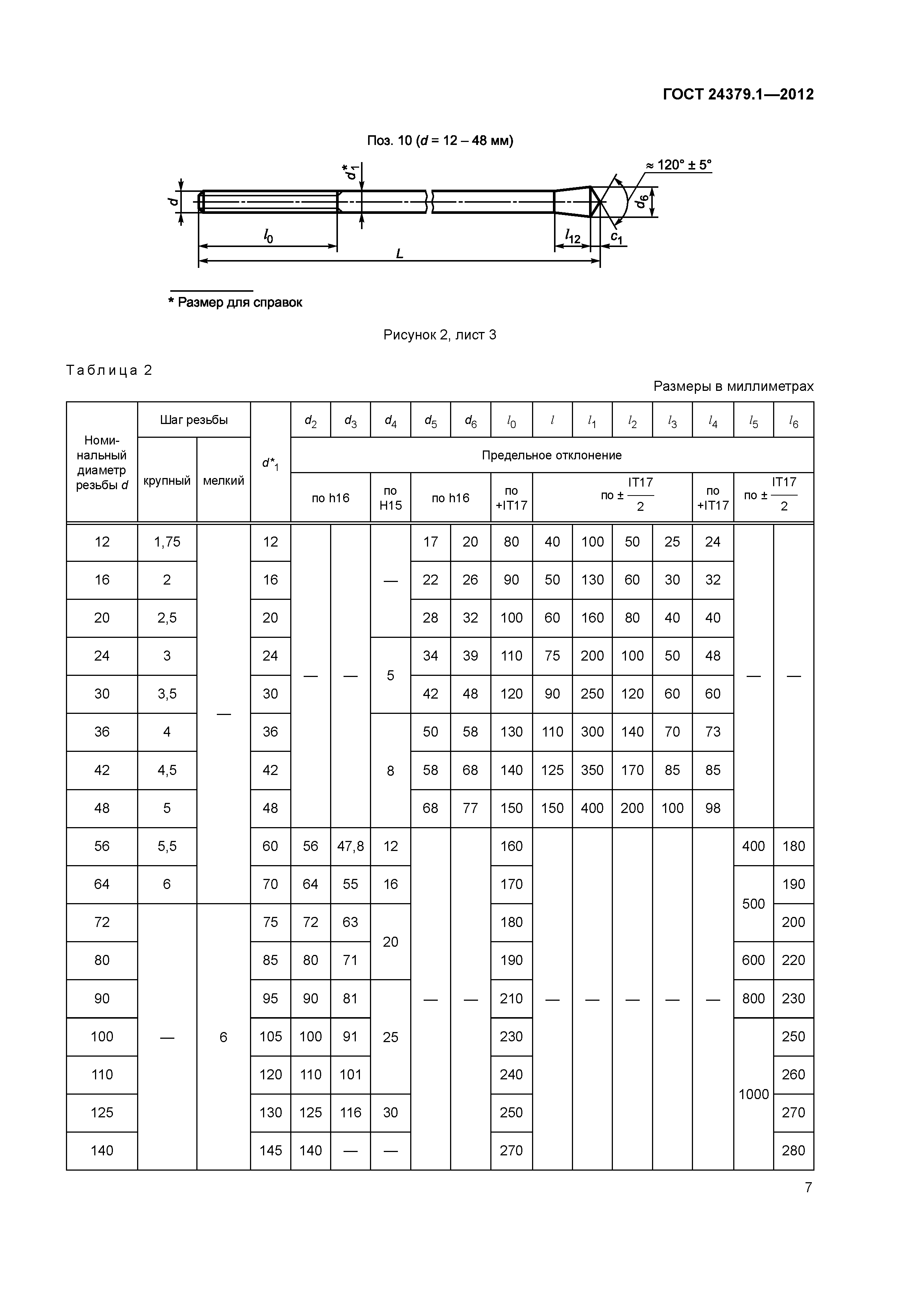

Рисунок 2, лист 3 и таблица 2: размеры шпилек.

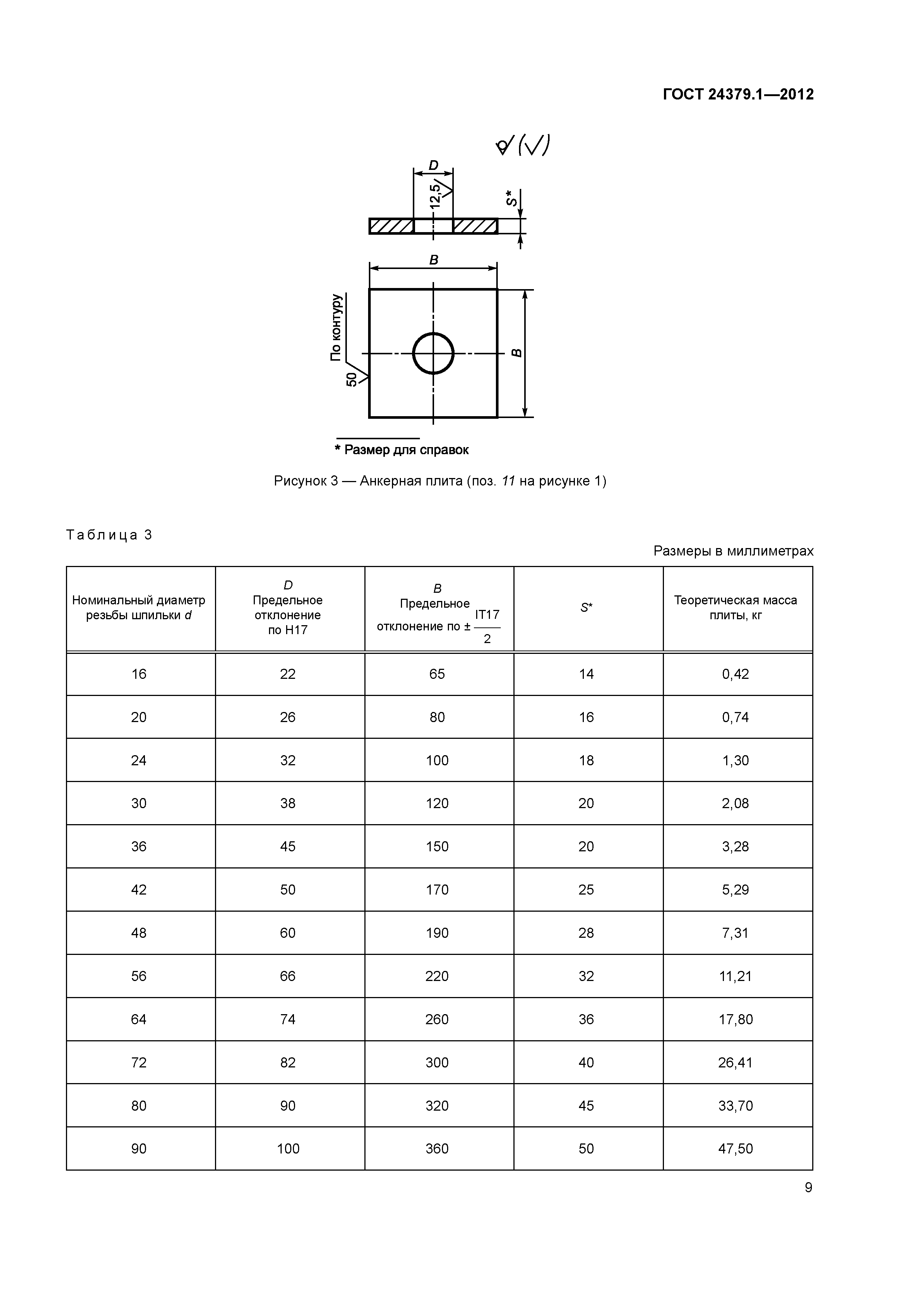

Рисунок 3 и таблица 3: анкерная плита поз. 11.

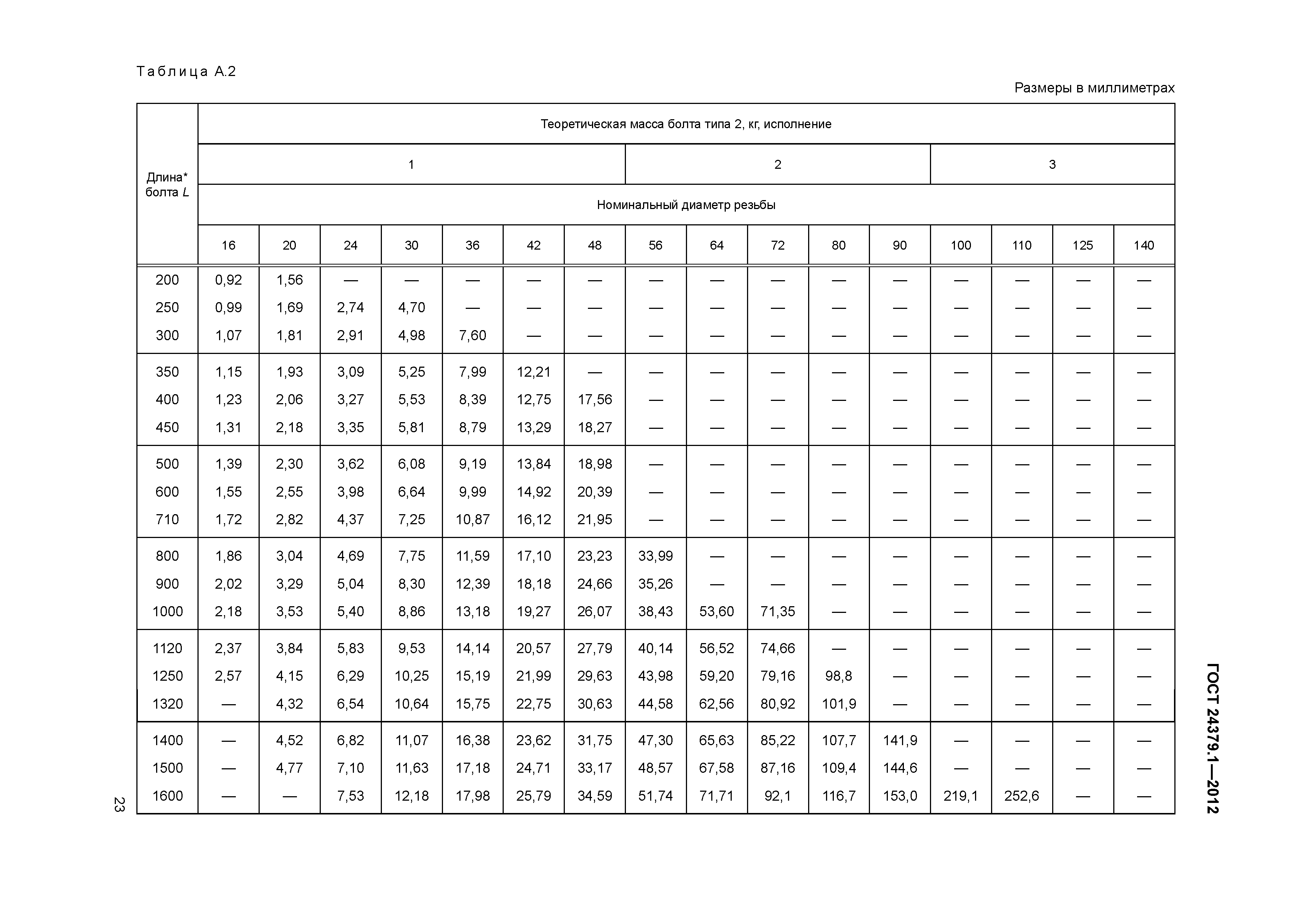

Приложение А, таблица А.2: масса болтов типа 2, исполнения 1-3.

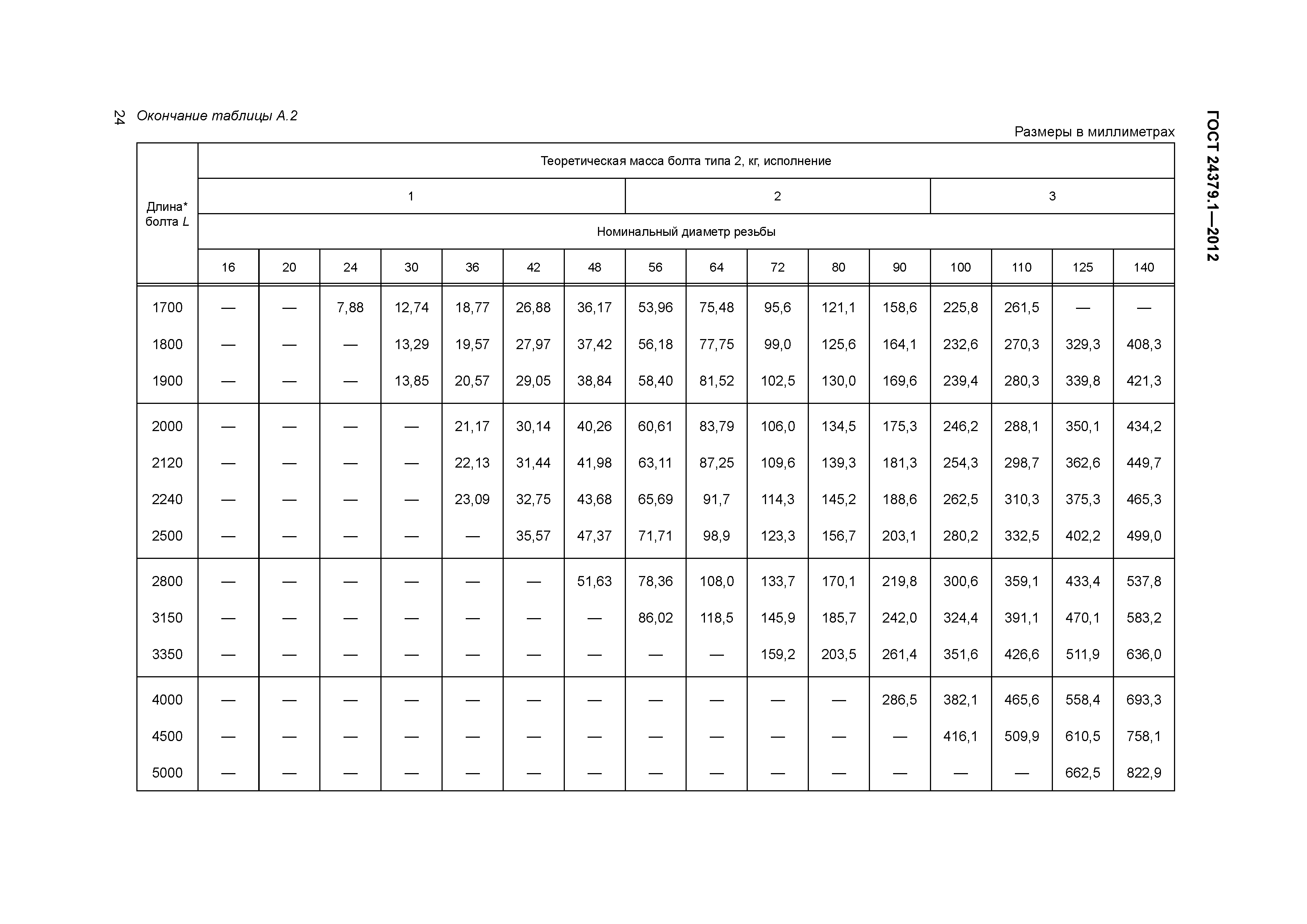

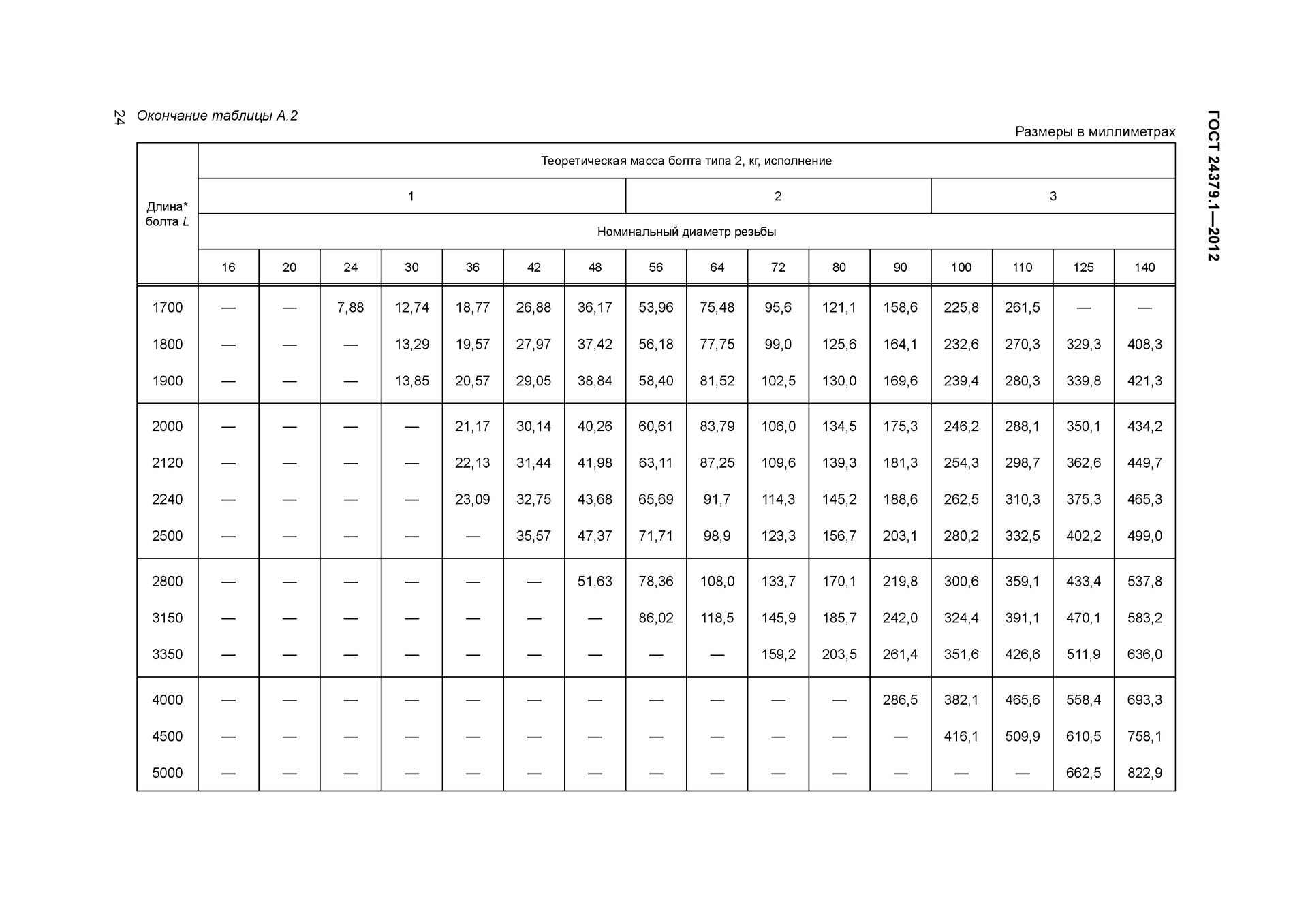

Таблица А.2, окончание: длинные болты М56-М140.
Как делаем болты
- Шпилька из круглого проката с резьбой
- Анкерная плита из листа, раскрой на станках с ЧПУ
- Сборка шпильки с плитой по исполнению
- Комплектация гайками по ГОСТ 5915 и шайбами
- Маркировка и упаковка по позициям спецификации
Что вы получаете
- Болты по ГОСТ 24379.1-2012 нужного типа и исполнения
- Гайки и шайбы в комплекте по спецификации
- Маркировка партий по позициям спецификации
- Паспорт или сертификат качества на партию
- Отгрузка раньше металлоконструкций, чтобы успеть залить фундамент
Частые вопросы о болтах типа 2 ГОСТ 24379.1
Когда ставят болт с анкерной плитой?
Анкерная плита увеличивает площадь опоры шпильки в бетоне, поэтому болты типа 2 применяют при больших нагрузках на вырыв. Стандарт даёт их для резьбы от М16 до М140, тип и диаметр задаёт проект фундамента.
Чем отличаются исполнения 2.1, 2.2 и 2.3?
Исполнение 2.1 выпускается с резьбой М16-М48, исполнения 2.2 и 2.3 с резьбой М56-М140. Конструкция шпильки и крепления плиты для каждого исполнения показана на рисунке 1 ГОСТ 24379.1-2012.
Какие размеры у анкерной плиты?
По таблице 3: для М24 плита 100 x 100 мм толщиной 18 мм с отверстием 32 мм, масса 1,30 кг; для М48 плита 190 x 190 мм толщиной 28 мм, масса 7,31 кг; для М90 плита 360 x 360 мм толщиной 50 мм, масса 47,50 кг.
Сколько весит болт типа 2?
Теоретическая масса исполнения 2.1 в сборе по таблице А.2: М24 длиной 1000 мм 5,40 кг, М30 длиной 1250 мм 10,25 кг, М48 длиной 2800 мм 51,63 кг.
Из какой стали делают фундаментные болты?
По ГОСТ 24379.0-2012: Ст3пс и Ст3сп по ГОСТ 535, сталь 20 по ГОСТ 1050, 09Г2С и 10Г2С1 по ГОСТ 19281. Марку и категорию стали выбирают по климатическому району строительства и указывают в проекте.
Можно заказать только анкерные плиты?
Да, вырезаем анкерные плиты по таблице 3 стандарта или по чертежу заказчика из листа на станках с ЧПУ.
