Фундаментные болты / ГОСТ 24379.1-2012 / Тип 1, изогнутые

ГОСТ 24379.1-2012 · ГОСТ 24379.0-2012 · Собственный завод в СПб с 2004 года

Болт фундаментный тип 1.1 и 1.2 М12-М48 изогнутый

Изготавливаем изогнутые фундаментные болты типа 1 по ГОСТ 24379.1-2012 с резьбой М12-М48 и длиной 300-2800 мм. Шпилька с резьбой на верхнем конце и отогнутым нижним концом замоноличивается в фундамент при бетонировании. Исполнения 1.1 и 1.2 различаются формой отгиба. Комплектуем гайками по ГОСТ 5915 и шайбами по спецификации.

Запросить цену Отправить заявку на почту +7 (812) 600-10-08

М12-М48резьба шпильки

300-2800 ммдлина болта L

0,35-44,39 кгмасса по приложению А

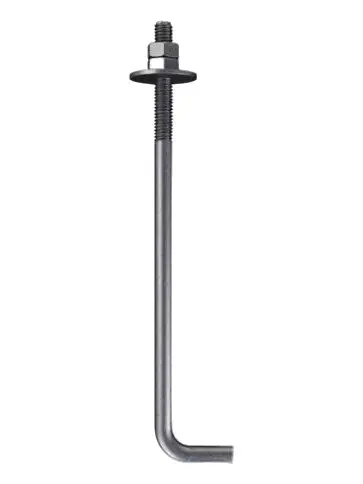

Фундаментный болт изогнутый тип 1 ГОСТ 24379.1-2012

01 · Размеры

Размеры шпилек болтов типа 1

Размеры шпилек поз. 1 и 2 по таблице 2 ГОСТ 24379.1-2012. l0: длина резьбы, l и R: высота и радиус отгиба исполнения 1.1, l1, l2, l3 и r: размеры отгиба исполнения 1.2. Длина L по проекту фундамента.

Резьба d	Шаг, мм	l0, мм	l, мм	R, мм	l1, мм	l2, мм	l3, мм	r, мм
М12	1,75	80	40	12	100	50	25	8
М16	2	90	50	16	130	60	30	10
М20	2,5	100	60	20	160	80	40	10
М24	3	110	75	24	200	100	50	20
М30	3,5	120	90	30	250	120	60	20
М36	4	130	110	36	300	140	70	30
М42	4,5	140	125	42	350	170	85	30
М48	5	150	150	48	400	200	100	40

Масса

Масса болтов типа 1 по длине и диаметру

Теоретическая масса болта типа 1 в сборе, кг, по таблице А.1 приложения А. Пустая ячейка: такой длины для этого диаметра в таблице стандарта нет, по соглашению с заказчиком шпильки другой длины допускаются (п. 5.6).

Длина L, мм	М12	М16	М20	М24	М30	М36	М42	М48
300	0,35	0,66
400	0,44	0,82	1,32
500	0,52	0,97	1,57	2,35
600	0,61	1,13	1,81	2,71	4,55
710	0,71	1,31	2,09	3,10	5,16	7,59
800	0,79	1,45	2,31	3,42	5,66	8,31	11,81
900	0,88	1,60	2,55	3,77	6,22	9,10	12,89	17,41
1000	0,97	1,77	2,80	4,13	6,77	9,91	13,98	18,83
1120		1,95	3,10	4,56	7,43	10,85	15,29	20,53
1250		2,15	3,43	5,03	8,15	11,88	16,71	22,38
1320			3,60	5,28	8,53	12,43	17,47	23,37
1400			3,79	5,55	8,99	13,10	18,33	24,51
1500				5,90	9,54	13,90	19,42	25,93
1600				6,26	10,10	14,70	20,50	27,35
1700				6,61	10,65	15,50	21,59	28,77
1800					11,21	16,29	22,68	30,19
1900					11,76	17,09	23,76	31,61
2000					12,32	17,89	24,85	33,03
2120						18,85	26,16	34,73
2240						19,81	27,47	36,44
2300						20,29	28,11	37,29
2360							28,76	38,07
2500							30,29	40,13
2650								42,26
2800								44,39

Исполнения

1.1: нижний конец шпильки загнут под 90° с радиусом R, М12-М48
1.2: нижний конец с двойным отгибом по размерам l1, l2, l3, М12-М48
Верхний конец с резьбой длиной l0 под гайки по ГОСТ 5915
Длина болта L от 300 до 2800 мм в зависимости от диаметра

Как указать в заявке

Тип и исполнение, диаметр резьбы, длина, марка стали и номер стандарта:

Болт 1.1.М20x800.ВСт3пс2 ГОСТ 24379.1-2012

Болт типа 1 исполнения 1, резьба М20, длина 800 мм, сталь ВСт3пс категории 2.

Выбрать типоразмер в каталоге фундаментных болтов: 784 позиции М12-М90 →

Заказать фундаментные болты типа 1 по ГОСТ 24379.1

Считаем цену за штуку и за партию. Укажите обозначения, количество, марку стали и комплектацию гайками и шайбами, ответим коммерческим предложением.

Запросить цену Написать на почту

02 · Чертёж

Чертежи болтов типа 1 из ГОСТ 24379.1-2012

Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

ГОСТ 24379.1-2012, рисунок 1 лист 1: фундаментные болты типов 1 и 2

Рисунок 1, лист 1. Болты типа 1 (исполнения 1 и 2) и типа 2 (исполнения 1-3).

ГОСТ 24379.1-2012, рисунок 2 лист 1: шпильки поз. 1, 2 и 3

Рисунок 2, лист 1. Шпильки поз. 1 и 2 болтов типа 1 и шпилька поз. 3.

ГОСТ 24379.1-2012, таблица 2: размеры шпилек

Рисунок 2, лист 3 и таблица 2: размеры шпилек.

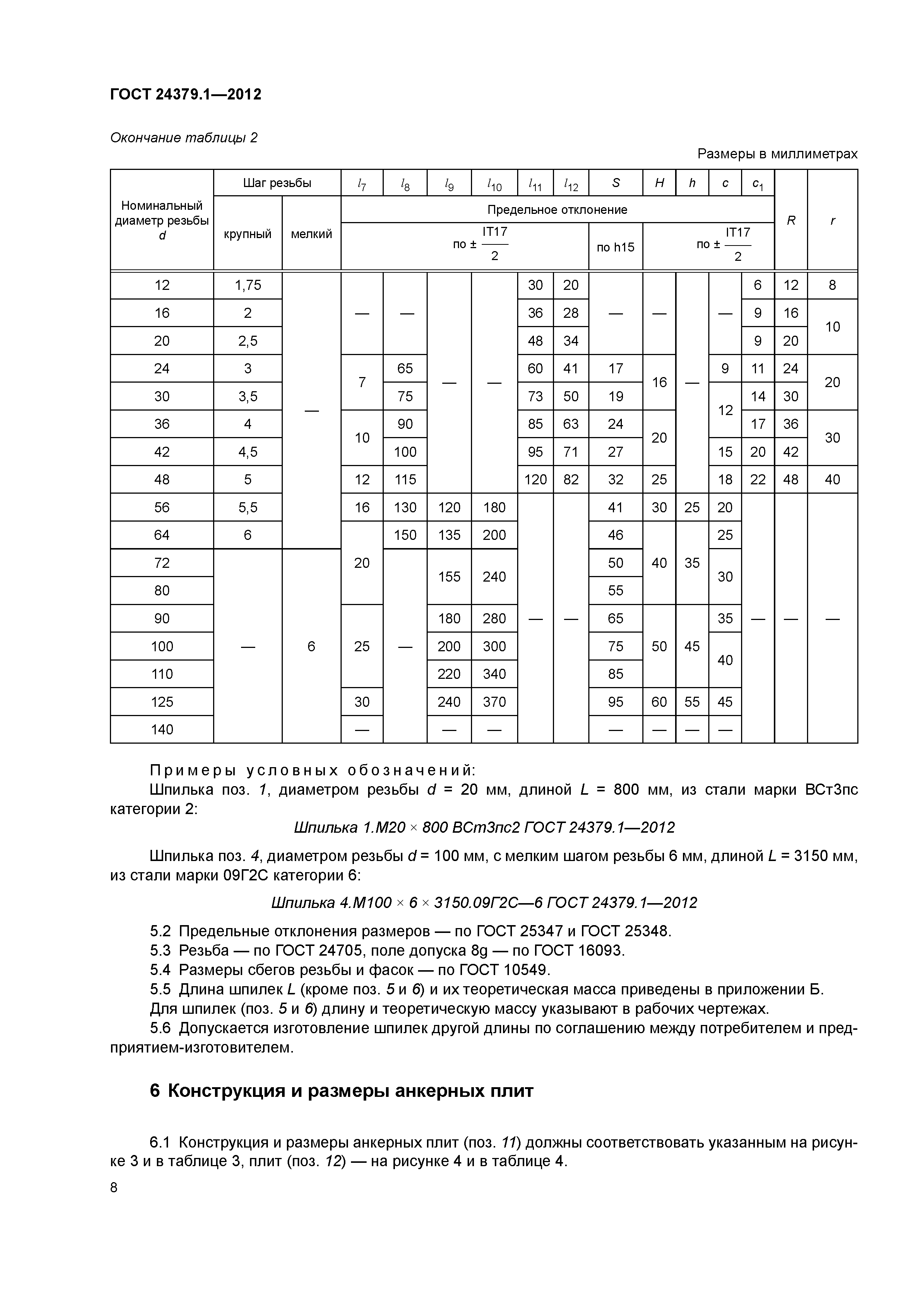

ГОСТ 24379.1-2012, таблица 2, продолжение: размеры шпилек

Таблица 2, продолжение: размеры отгибов и радиусы, примеры обозначения.

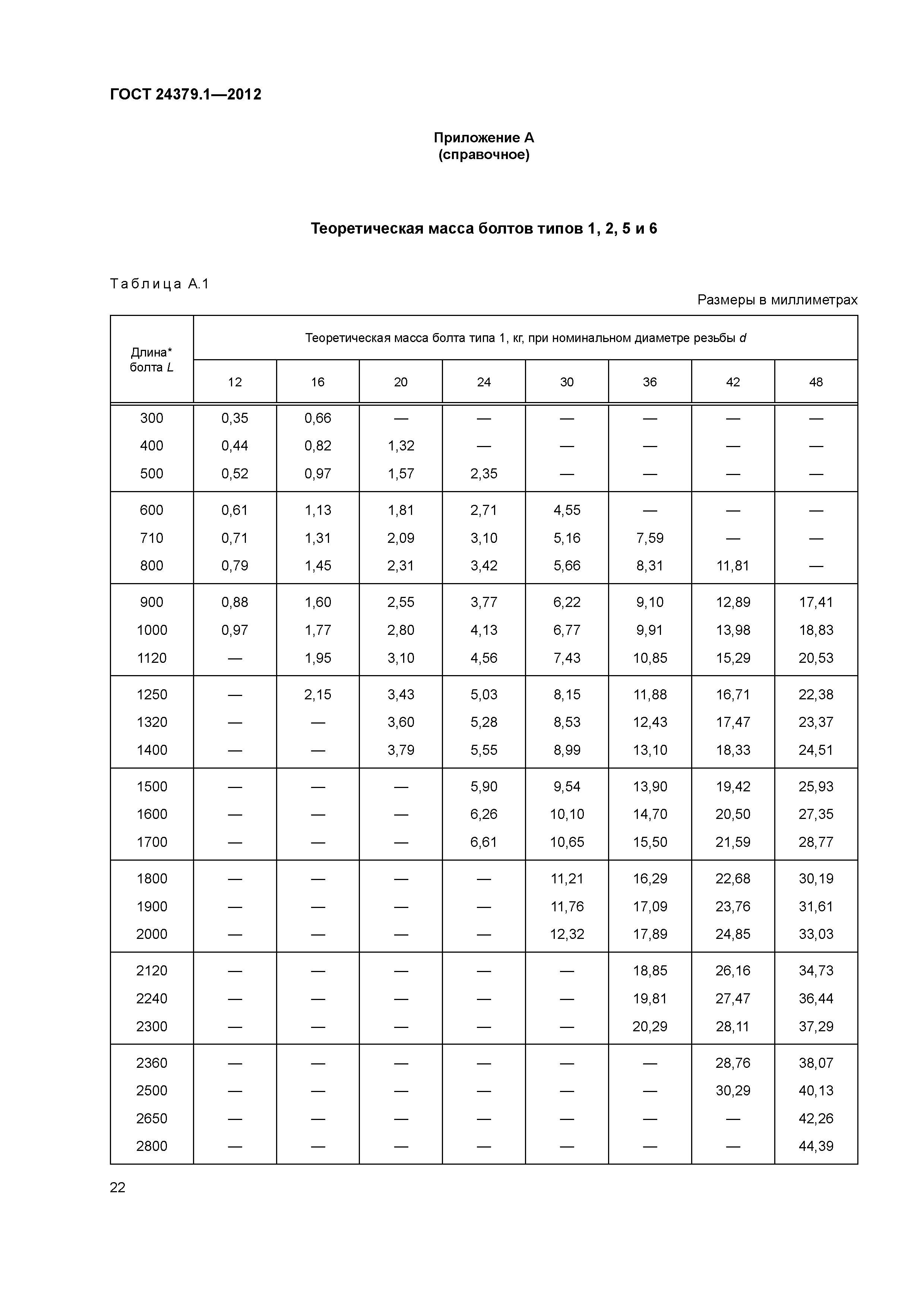

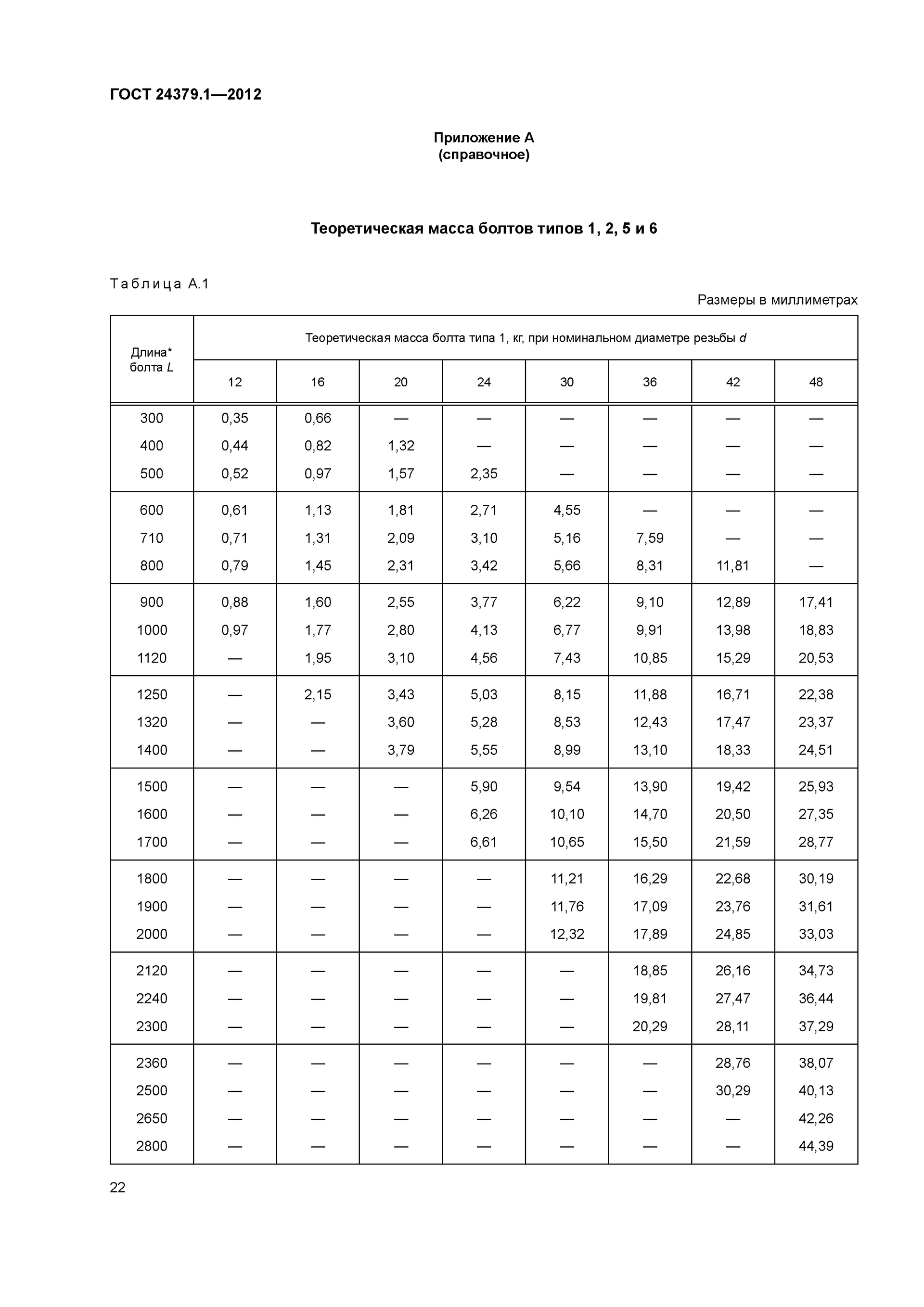

ГОСТ 24379.1-2012, таблица А.1: теоретическая масса болтов типа 1

Приложение А, таблица А.1: теоретическая масса болтов типа 1.

Нужны болты типа 1 по этому чертежу?Запросить цену +7 (812) 600-10-08

03 · Изготовление

Как делаем болты

Шпилька из круглого проката, длина по проекту
Нарезка резьбы на верхнем конце шпильки
Гибка нижнего конца под исполнение 1.1 или 1.2
Комплектация гайками по ГОСТ 5915 и шайбами
Маркировка и упаковка по позициям спецификации

Поставка

Что вы получаете

Болты по ГОСТ 24379.1-2012 нужного типа и исполнения
Гайки и шайбы в комплекте по спецификации
Маркировка партий по позициям спецификации
Паспорт или сертификат качества на партию
Отгрузка раньше металлоконструкций, чтобы успеть залить фундамент

Круг для шпилек фундаментных болтов на участке заготовки Стальтех — Заготовка: круг по марке стали из проекта

Резка круга на мерные заготовки на ленточнопильном станке — Резка на мерные длины

Токарный участок Стальтех — Токарный участок: проточка и нарезка резьбы

Шпильки после токарной обработки и нарезки резьбы — Шпильки после токарной обработки

Сварка анкерной группы из фундаментных болтов и плиты — Сварка анкерных групп по чертежу

Готовые анкерные группы с фундаментными болтами перед отгрузкой — Готовые анкерные группы перед отгрузкой

04 · Вопросы

Частые вопросы о болтах типа 1 ГОСТ 24379.1

Чем исполнение 1.1 отличается от 1.2?

Оба исполнения изогнутые, с резьбой М12-М48. У исполнения 1.1 нижний конец шпильки загнут под 90° с радиусом R, у исполнения 1.2 конец отогнут по размерам l1, l2, l3. Форму отгиба задаёт проект фундамента.

Какой длины бывают болты типа 1?

По приложению А ГОСТ 24379.1-2012: М12 от 300 до 1000 мм, М16 от 300 до 1250 мм, М20 от 400 до 1400 мм, М24 от 500 до 1700 мм, М30 от 600 до 2000 мм, М36 от 710 до 2300 мм, М42 от 800 до 2500 мм, М48 от 900 до 2800 мм. Другая длина допускается по соглашению с заказчиком.

Сколько весит фундаментный болт типа 1?

Теоретическая масса в сборе по таблице А.1: М20 длиной 800 мм 2,31 кг, М24 длиной 1000 мм 4,13 кг, М30 длиной 1250 мм 8,15 кг, М48 длиной 2800 мм 44,39 кг.

Какая длина резьбы у болта?

Длина резьбы l0 по таблице 2: 80 мм у М12, 100 мм у М20, 110 мм у М24, 120 мм у М30, 150 мм у М48.

Из какой стали делают фундаментные болты?

По ГОСТ 24379.0-2012: Ст3пс и Ст3сп по ГОСТ 535, сталь 20 по ГОСТ 1050, 09Г2С и 10Г2С1 по ГОСТ 19281. Марку и категорию стали выбирают по климатическому району строительства и указывают в проекте.

Как заказать болты типа 1?

Пришлите обозначения по ГОСТ, количество, нужно ли комплектовать гайками и шайбами и адрес доставки на info@stalteh.com. Ответим коммерческим предложением с ценой и сроком.

Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
