Прислать чертежи →Болт фундаментный составной тип 3 М24-М140
Изготавливаем составные фундаментные болты типа 3 по ГОСТ 24379.1-2012: исполнение 3.1 с резьбой М24-М48 и исполнение 3.2 с резьбой М56-М140. Болт собирается из нижней шпильки с анкерной плитой, муфты и верхней шпильки. Нижнюю часть бетонируют в фундамент, верхнюю шпильку вворачивают в муфту после установки оборудования. Муфты точим на своём токарном участке.
Размеры муфт болтов типа 3
Муфта поз. 13 по рисунку 5 и таблице 5 ГОСТ 24379.1-2012: втулка из круглой стали по ГОСТ 2590 с внутренней резьбой по ГОСТ 24705, поле допуска 7Н. D: наружный диаметр (справочный), H: высота. Таблица 5 даёт муфты для резьбы М24-М64.
| Резьба d | D, мм | H, мм | Фаска c, мм | Масса муфты, кг |
|---|---|---|---|---|
| М24 | 50 | 120 | 2 | 1,42 |
| М30 | 60 | 140 | 3 | 2,35 |
| М36 | 70 | 170 | 4 | 3,78 |
| М42 | 80 | 190 | 5 | 5,43 |
| М48 | 90 | 220 | 6 | 7,36 |
| М56 | 100 | 250 | 8 | 10,58 |
| М64 | 110 | 280 | 8 | 13,82 |
Масса муфт и анкерных плит
По п. 4.4 ГОСТ 24379.1-2012 теоретическую массу болтов типов 3 и 4 указывают в рабочих чертежах. Массу болта считаем по спецификации: шпильки по приложению Б, муфта по таблице 5, анкерная плита по таблице 3.
| Резьба d | Муфта поз. 13, кг | Анкерная плита поз. 11, кг |
|---|---|---|
| М24 | 1,42 | 1,30 |
| М30 | 2,35 | 2,08 |
| М36 | 3,78 | 3,28 |
| М42 | 5,43 | 5,29 |
| М48 | 7,36 | 7,31 |
| М56 | 10,58 | 11,21 |
| М64 | 13,82 | 17,80 |
- 3.1: резьба М24-М48, верхняя шпилька поз. 5, муфта поз. 13, нижняя шпилька поз. 3, анкерная плита поз. 11, гайки поз. 18
- 3.2: резьба М56-М140, верхняя шпилька поз. 5, муфта поз. 13, нижняя шпилька поз. 4, анкерная плита поз. 11, гайки поз. 19
- Муфта отдельно: Муфта М24.ВСт3пс2 ГОСТ 24379.1-2012
Тип и исполнение, диаметр резьбы, длина, марка стали и номер стандарта:
Болт 3.1.М36x1250.ВСт3пс2 ГОСТ 24379.1-2012
Болт типа 3 исполнения 1, резьба М36, длина 1250 мм, сталь ВСт3пс категории 2.
Выбрать типоразмер в каталоге фундаментных болтов: 784 позиции М12-М90 →
Считаем цену за штуку и за партию. Укажите обозначения, количество, марку стали и комплектацию гайками и шайбами, ответим коммерческим предложением.
Чертежи болтов типа 3 из ГОСТ 24379.1-2012
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

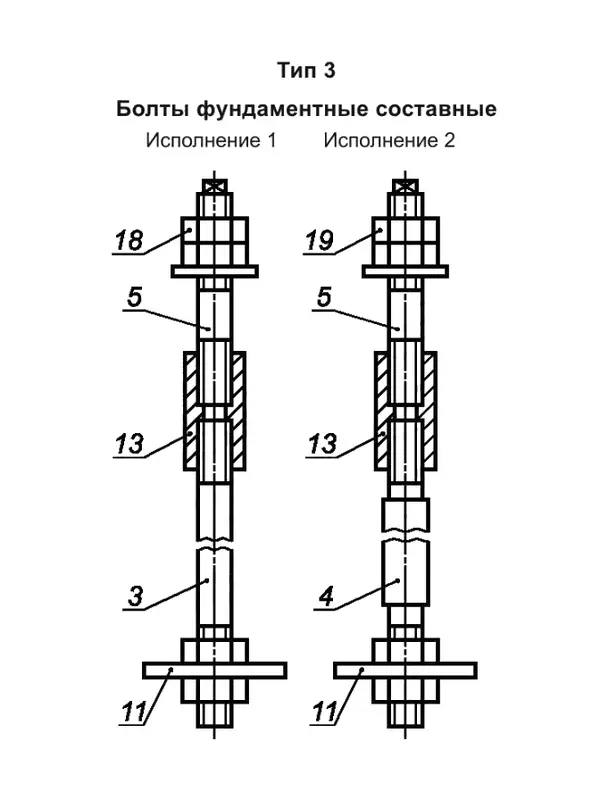

Рисунок 1, лист 2. Болты типа 3: верхняя шпилька поз. 5, муфта поз. 13, нижняя шпилька поз. 3 или 4, анкерная плита поз. 11.

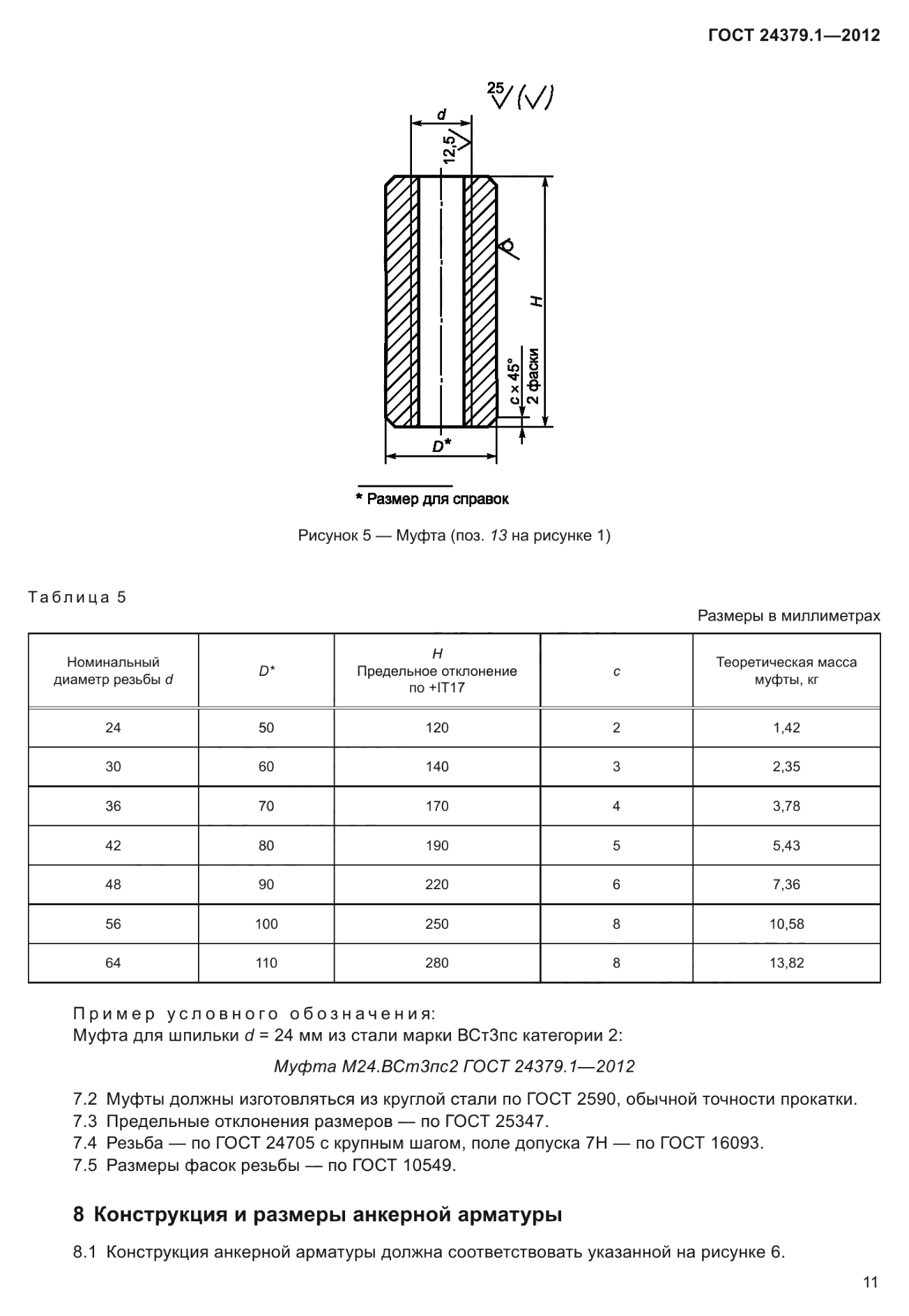

Рисунок 5 и таблица 5: муфта поз. 13, требования к муфтам.
Рисунок 2, лист 1. Нижняя шпилька поз. 3 исполнения 3.1.
Рисунок 2, лист 2. Нижняя шпилька поз. 4 исполнения 3.2 и верхняя шпилька поз. 5.
Таблица 2: размеры шпилек.
Рисунок 3 и таблица 3: анкерная плита поз. 11.
Приложение Г, лист 1. Пример 6: составной болт, верхняя шпилька прихвачена сваркой к муфте.
Как делаем болты
- Круг по марке стали из проекта, резка шпилек на мерные длины
- Нарезка резьбы на верхних и нижних шпильках
- Токарная обработка муфт и нарезка внутренней резьбы
- Анкерные плиты из листа по таблице 3
- Комплектация гайками и шайбами, маркировка по позициям спецификации
Что вы получаете
- Болты по ГОСТ 24379.1-2012 нужного типа и исполнения
- Гайки и шайбы в комплекте по спецификации
- Маркировка партий по позициям спецификации
- Паспорт или сертификат качества на партию
- Отгрузка раньше металлоконструкций, чтобы успеть залить фундамент
Частые вопросы о болтах типа 3 ГОСТ 24379.1
Зачем нужен составной фундаментный болт?
По пункту Г.4 приложения Г ГОСТ 24379.1-2012 нижнюю шпильку вместе с муфтой и анкерной плитой ставят до бетонирования фундамента. Верхнюю шпильку вворачивают в муфту и прихватывают сваркой после установки оборудования, которое монтируют методом поворота или надвижки. Выступающие болты не мешают монтажу.
Сколько весит болт типа 3?
Таблицы массы болтов типа 3 в стандарте нет: по п. 4.4 её указывают в рабочих чертежах. Мы считаем массу по спецификации: шпильки, муфта по таблице 5 (М24 1,42 кг, М36 3,78 кг, М64 13,82 кг) и анкерная плита по таблице 3.
Можно заказать отдельно муфты?
Да, точим муфты по таблице 5 для резьбы М24-М64 из круга по ГОСТ 2590, а также по чертежу заказчика. Обозначение в заявке, например: Муфта М24.ВСт3пс2 ГОСТ 24379.1-2012.
Чем исполнение 3.1 отличается от 3.2?
Исполнение 3.1 рассчитано на резьбу М24-М48 и собирается с нижней шпилькой поз. 3, исполнение 3.2 на резьбу М56-М140 с нижней шпилькой поз. 4. Конструкция показана на рисунке 1 стандарта.
Из какой стали делают фундаментные болты?
По ГОСТ 24379.0-2012: Ст3пс и Ст3сп по ГОСТ 535, сталь 20 по ГОСТ 1050, 09Г2С и 10Г2С1 по ГОСТ 19281. Марку и категорию стали выбирают по климатическому району строительства и указывают в проекте.
Как заказать болты типа 3?
Пришлите обозначения по ГОСТ, количество, комплектацию гайками и шайбами и адрес доставки на info@stalteh.com. Ответим коммерческим предложением с ценой и сроком.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
