Фундаментные болты / ГОСТ 24379.1-2012 / Тип 6, с коническим концом

ГОСТ 24379.1-2012 · ГОСТ 24379.0-2012 · Собственный завод в СПб с 2004 года

Болт фундаментный с коническим концом тип 6 М12-М48

Изготавливаем фундаментные болты типа 6 с коническим концом по ГОСТ 24379.1-2012, исполнения 6.1, 6.2 и 6.3, резьба М12-М48, длина 150-1400 мм. Болты ставят в скважины готового фундамента и закрепляют разжимной цангой или цементным раствором. Цанги и конические втулки делаем на своём токарном участке.

Запросить цену Отправить заявку на почту +7 (812) 600-10-08

М12-М48резьба шпильки

3 исполненияцанга, втулка, цельный конус

0,20-25,34 кгмасса по таблице А.4

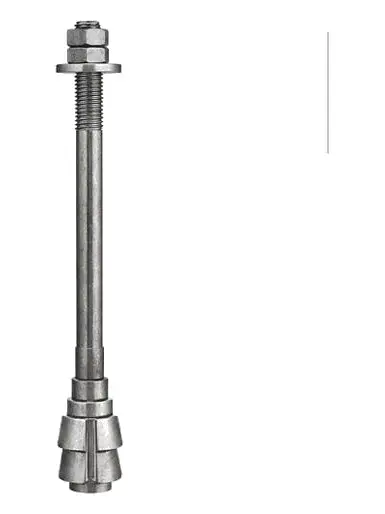

Фундаментный болт с коническим концом тип 6 ГОСТ 24379.1-2012

01 · Размеры

Размеры шпилек болтов типа 6

Шпильки поз. 8, 9 и 10 по таблице 2 ГОСТ 24379.1-2012. l0: длина резьбы. Исполнение 1: конус d5 длиной l11 под цангу. Исполнение 2: резьба l4 под коническую втулку. Исполнение 3: цельный конус d6 длиной l12. c1: фаска.

Резьба d	Шаг, мм	l0, мм	d5, мм	l11, мм	l4, мм	d6, мм	l12, мм	c1, мм	Длина L, мм
12	1,75	80	17	30	24	20	20	6	150-600
16	2	90	22	36	32	26	28	9	150-710
20	2,5	100	28	48	40	32	34	9	200-800
24	3	110	34	60	48	39	41	11	250-900
30	3,5	120	42	73	60	48	50	14	250-1120
36	4	130	50	85	73	58	63	17	300-1250
42	4,5	140	58	95	85	68	71	20	350-1320
48	5	150	68	120	98	77	82	22	400-1400

Разжимная цанга поз. 15 (таблица 14) и коническая втулка поз. 16 (таблица 15)

Резьба шпильки d	Цанга D, мм	Цанга d1, мм	Цанга H, мм	Цанга h, мм	Масса цанги, кг
12	17	12,5	36	30	0,03
16	24	17,0	45	36	0,08
20	30	21,0	60	48	0,17
24	34	25,0	75	60	0,25
30	42	32,0	90	72	0,41
36	50	38,0	105	84	0,68
42	58	44,0	120	96	1,06
48	68	50,0	150	120	1,96

Резьба шпильки d	Втулка D, мм	Втулка H, мм	Втулка h, мм	Масса втулки, кг
12	22	24	20	0,03
16	29	32	28	0,06
20	35	40	34	0,11
24	42	48	41	0,20
30	52	60	51	0,36
36	62	72	61	0,67
42	72	84	71	0,94
48	82	96	82	1,41

Масса

Масса болтов типа 6 по длине и диаметру

Теоретическая масса болта типа 6 в сборе, кг, по таблице А.4, через косую черту для исполнений 1 / 2 / 3. Пустая ячейка: такой длины для этого диаметра в таблице стандарта нет.

Длина L, мм	М12	М16	М20	М24	М30	М36	М42	М48
150	0,23 / 0,21 / 0,20	0,47 / 0,42 / 0,39
200	0,27 / 0,26 / 0,24	0,55 / 0,50 / 0,47	0,92 / 0,80 / 0,75
250	0,32 / 0,30 / 0,29	0,63 / 0,57 / 0,55	1,04 / 0,93 / 0,87	1,57 / 1,42 / 1,32	2,77 / 2,53 / 2,36
300	0,36 / 0,35 / 0,33	0,71 / 0,65 / 0,63	1,17 / 1,05 / 1,00	1,75 / 1,59 / 1,50	3,05 / 2,81 / 2,64	4,58 / 4,23 / 3,90
350	0,40 / 0,39 / 0,37	0,78 / 0,73 / 0,70	1,29 / 1,17 / 1,12	1,93 / 1,77 / 1,68	3,33 / 3,03 / 2,92	4,98 / 4,62 / 4,30	7,27 / 6,61 / 6,21
400	0,45 / 0,43 / 0,42	0,86 / 0,81 / 0,73	1,41 / 1,30 / 1,24	2,11 / 1,97 / 1,86	3,60 / 3,36 / 3,19	5,97 / 5,02 / 4,69	7,82 / 7,15 / 6,76	11,14 / 9,74 / 9,18
450	0,49 / 0,48 / 0,46	0,94 / 0,89 / 0,86	1,54 / 1,42 / 1,37	2,28 / 2,13 / 2,03	3,83 / 3,64 / 3,47	5,77 / 5,42 / 5,09	8,36 / 7,69 / 7,30	11,35 / 10,45 / 9,89
500	0,54 / 0,52 / 0,51	1,02 / 0,97 / 0,94	1,66 / 1,54 / 1,49	2,46 / 2,30 / 2,21	4,16 / 3,91 / 3,75	6,17 / 5,82 / 5,49	8,90 / 8,24 / 7,84	12,51 / 11,16 / 10,55
600	0,63 / 0,61 / 0,60	1,18 / 1,13 / 1,10	1,91 / 1,79 / 1,74	2,82 / 2,63 / 2,57	4,71 / 4,47 / 4,30	6,96 / 6,62 / 6,28	9,99 / 9,32 / 8,93	13,98 / 12,53 / 12,02
710		1,35 / 1,30 / 1,27	2,18 / 2,06 / 2,01	3,21 / 3,05 / 2,95	5,33 / 5,08 / 4,92	7,85 / 7,50 / 7,17	11,19 / 10,52 / 10,13	15,54 / 14,14 / 13,58
800			2,40 / 2,28 / 2,23	3,53 / 3,37 / 3,28	5,82 / 5,58 / 5,41	8,56 / 8,22 / 7,88	12,17 / 11,50 / 11,11	16,82 / 15,42 / 14,86
900				3,88 / 3,72 / 3,63	6,38 / 6,13 / 5,97	9,36 / 9,02 / 8,68	13,25 / 12,58 / 12,19	18,24 / 16,85 / 16,28
1000					6,93 / 6,69 / 6,52	10,16 / 9,81 / 9,48	14,34 / 13,67 / 13,28	19,65 / 18,26 / 17,70
1120					7,59 / 7,36 / 7,18	11,12 / 10,77 / 10,44	15,64 / 14,97 / 14,58	21,36 / 19,98 / 19,40
1250						12,16 / 11,82 / 11,48	17,06 / 16,39 / 16,00	23,21 / 21,82 / 21,25
1320							17,82 / 17,15 / 16,76	24,20 / 22,82 / 22,24
1400								25,34 / 23,94 / 23,38

Исполнения

6.1: шпилька поз. 8 с разжимной цангой поз. 15
6.2: шпилька поз. 9 с конической втулкой поз. 16
6.3: шпилька поз. 10 с цельным коническим концом
Все исполнения М12-М48, гайка поз. 18 по ГОСТ 5915

Как указать в заявке

Тип и исполнение, диаметр резьбы, длина, марка стали и номер стандарта:

Болт 6.1.М24x600.ВСт3пс2 ГОСТ 24379.1-2012

Болт типа 6 исполнения 1, резьба М24, длина 600 мм, сталь ВСт3пс категории 2.

Выбрать типоразмер в каталоге фундаментных болтов: 784 позиции М12-М90 →

Заказать фундаментные болты типа 6 по ГОСТ 24379.1

Считаем цену за штуку и за партию. Укажите обозначения, количество, марку стали и комплектацию гайками и шайбами, ответим коммерческим предложением.

Запросить цену Написать на почту

02 · Чертёж

Чертежи болтов типа 6 из ГОСТ 24379.1-2012

Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

ГОСТ 24379.1-2012, рисунок 1 лист 2: фундаментные болты типов 3-6

Рисунок 1, лист 2. Болты типа 6, исполнения 1-3: цанга поз. 15, коническая втулка поз. 16.

ГОСТ 24379.1-2012, рисунок 2 лист 2: шпильки поз. 4-9

Рисунок 2, лист 2. Шпильки поз. 8 и 9 болтов типа 6.

ГОСТ 24379.1-2012, рисунок 2 лист 3 и таблица 2

Рисунок 2, лист 3: шпилька поз. 10 и таблица 2.

ГОСТ 24379.1-2012, таблица 2, продолжение

Таблица 2, продолжение: размеры l11, l12, c1 конических концов.

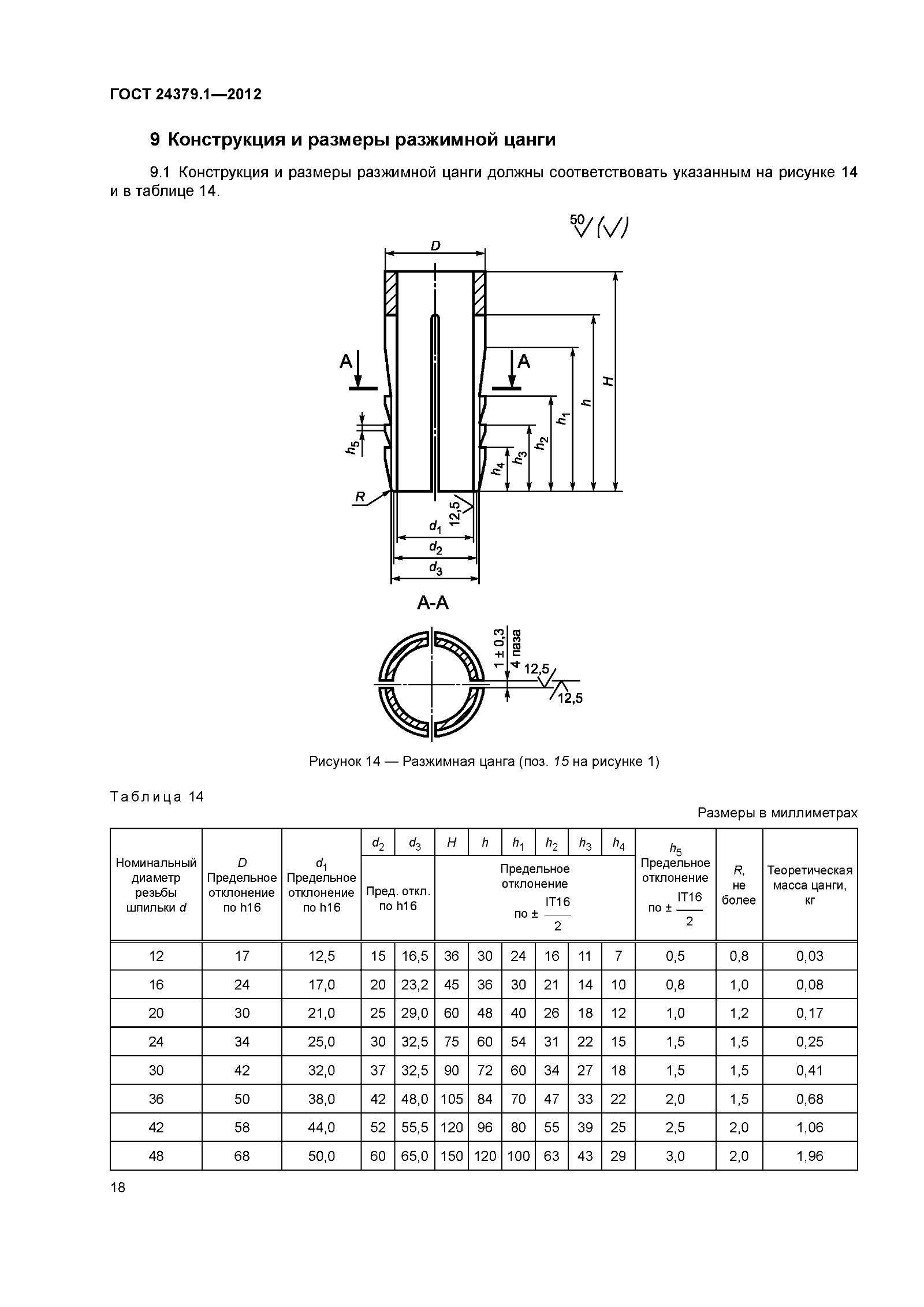

ГОСТ 24379.1-2012, рисунок 14 и таблица 14: разжимная цанга

Рисунок 14 и таблица 14: разжимная цанга поз. 15.

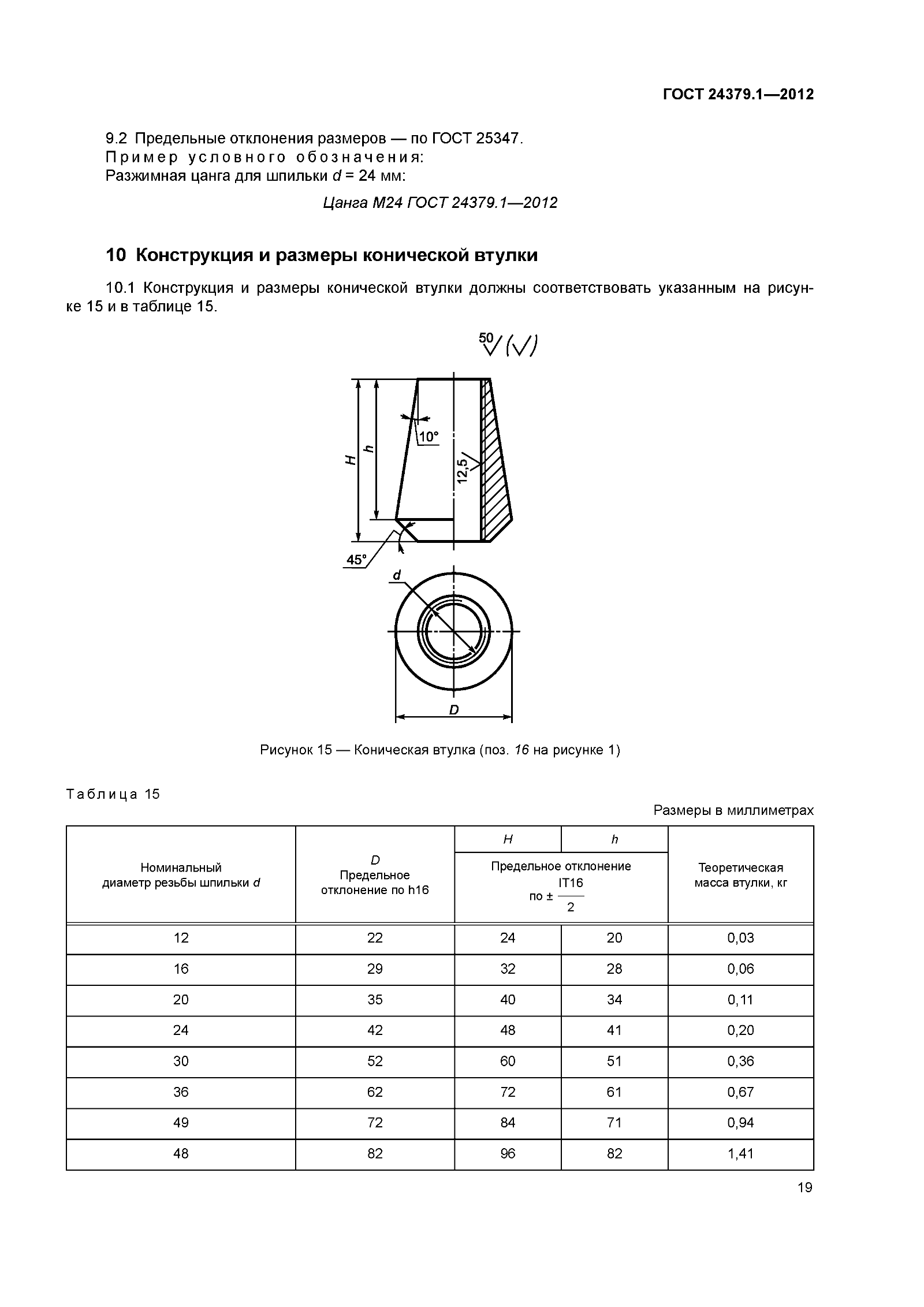

ГОСТ 24379.1-2012, рисунок 15 и таблица 15: коническая втулка

Рисунок 15 и таблица 15: коническая втулка поз. 16.

ГОСТ 24379.1-2012, таблицы А.3 и А.4: масса болтов

Приложение А, таблица А.4: масса болтов типа 6, М12-М24.

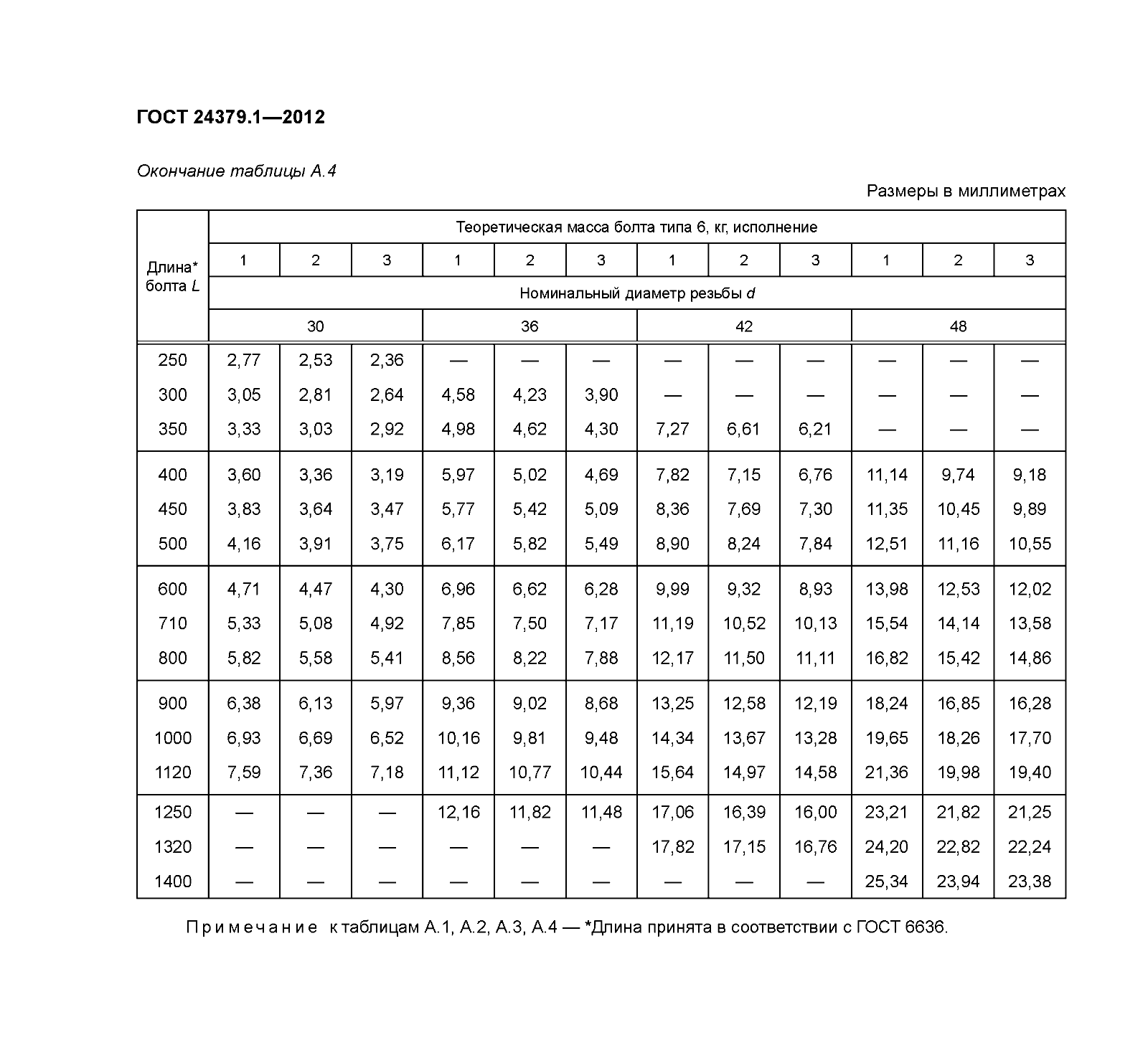

ГОСТ 24379.1-2012, окончание таблицы А.4

Окончание таблицы А.4: масса болтов типа 6, М30-М48.

ГОСТ 24379.1-2012, рисунок Г.1 лист 2: примеры установки болтов

Приложение Г, лист 2. Примеры 12 и 13: болт с цангой и болт в цементном растворе.

Нужны болты типа 6 по этому чертежу?Запросить цену +7 (812) 600-10-08

03 · Изготовление

Как делаем болты

Круг по марке стали из проекта, резка на мерные длины
Токарная обработка конического конца и нарезка резьбы
Изготовление цанг и конических втулок на токарном участке
Комплектация гайками по ГОСТ 5915 и шайбами
Маркировка и упаковка по позициям спецификации

Поставка

Что вы получаете

Болты по ГОСТ 24379.1-2012 нужного типа и исполнения
Гайки и шайбы в комплекте по спецификации
Маркировка партий по позициям спецификации
Паспорт или сертификат качества на партию
Отгрузка раньше металлоконструкций, чтобы успеть залить фундамент

Круг для шпилек фундаментных болтов на участке заготовки Стальтех — Заготовка: круг по марке стали из проекта

Резка круга на мерные заготовки на ленточнопильном станке — Резка на мерные длины

Токарный участок Стальтех — Токарный участок: проточка и нарезка резьбы

Шпильки после токарной обработки и нарезки резьбы — Шпильки после токарной обработки

Сварка анкерной группы из фундаментных болтов и плиты — Сварка анкерных групп по чертежу

Готовые анкерные группы с фундаментными болтами перед отгрузкой — Готовые анкерные группы перед отгрузкой

04 · Вопросы

Частые вопросы о болтах типа 6 ГОСТ 24379.1

Чем отличаются исполнения 6.1, 6.2 и 6.3?

У исполнения 1 на нижнем конце разжимная цанга, у исполнения 2 навинченная коническая втулка, у исполнения 3 конус выточен на самой шпильке. Конструкция показана на рисунке 1 ГОСТ 24379.1-2012.

Как устанавливают болты типа 6?

По приложению Г стандарта болты с коническим концом ставят в просверленные скважины готовых фундаментов. Их закрепляют разжимной цангой (пример 12) или цементным раствором при вибропогружении шпильки (пример 13).

Какой длины бывают болты типа 6?

По таблице А.4: М12 от 150 до 600 мм, М16 от 150 до 710 мм, М20 от 200 до 800 мм, М24 от 250 до 900 мм, М30 от 250 до 1120 мм, М36 от 300 до 1250 мм, М42 от 350 до 1320 мм, М48 от 400 до 1400 мм.

Сколько весит болт типа 6?

По таблице А.4 для исполнений 1 / 2 / 3: М24 длиной 600 мм 2,82 / 2,63 / 2,57 кг, М30 длиной 1000 мм 6,93 / 6,69 / 6,52 кг, М48 длиной 1400 мм 25,34 / 23,94 / 23,38 кг.

Можно заказать отдельно цанги или конические втулки?

Да, точим разжимные цанги по таблице 14 и конические втулки по таблице 15 стандарта для шпилек М12-М48, а также по чертежу заказчика.

Из какой стали делают фундаментные болты?

По ГОСТ 24379.0-2012: Ст3пс и Ст3сп по ГОСТ 535, сталь 20 по ГОСТ 1050, 09Г2С и 10Г2С1 по ГОСТ 19281. Марку и категорию стали выбирают по климатическому району строительства и указывают в проекте.
