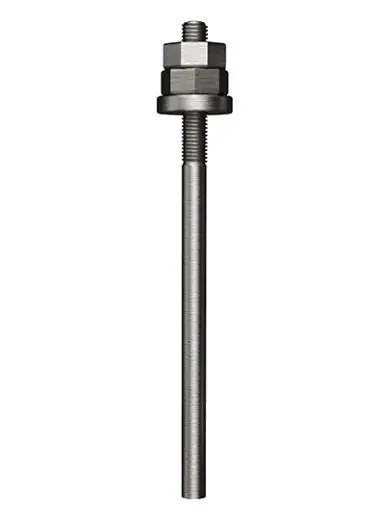

Прислать чертежи →Болт фундаментный прямой тип 5 М12-М48
Изготавливаем прямые фундаментные болты типа 5 по ГОСТ 24379.1-2012 с резьбой М12-М48 и длиной 150-1400 мм. Это гладкая шпилька с резьбой на верхнем конце: её ставят в скважину, просверленную в готовом фундаменте, и закрепляют клеевым составом или цементно-песчаной смесью. Комплектуем гайками по ГОСТ 5915 и шайбами по спецификации.
Размеры шпилек болтов типа 5
Шпилька поз. 7 по таблице 2 ГОСТ 24379.1-2012: гладкий стержень диаметром d с резьбой длиной l0 на верхнем конце. Длина L и масса по таблице А.3, длину выбирают по глубине скважины в проекте.
| Резьба d | Шаг, мм | Длина резьбы l0, мм | Длина L, мм | Масса, кг |
|---|---|---|---|---|
| 12 | 1,75 | 80 | 150-450 | 0,18-0,45 |
| 16 | 2 | 90 | 150-600 | 0,36-1,07 |
| 20 | 2,5 | 100 | 150-800 | 0,57-2,17 |
| 24 | 3 | 110 | 200-900 | 1,04-3,52 |
| 30 | 3,5 | 120 | 250-1120 | 2,17-6,99 |
| 36 | 4 | 130 | 300-1250 | 3,56-11,14 |
| 42 | 4,5 | 140 | 350-1320 | 5,66-16,21 |
| 48 | 5 | 150 | 400-1400 | 8,33-22,53 |
Масса болтов типа 5 по длине и диаметру
Теоретическая масса болта типа 5 в сборе, кг, по таблице А.3 приложения А. Пустая ячейка: такой длины для этого диаметра в таблице стандарта нет.
| Длина L, мм | М12 | М16 | М20 | М24 | М30 | М36 | М42 | М48 |
|---|---|---|---|---|---|---|---|---|
| 150 | 0,18 | 0,36 | 0,57 | |||||
| 200 | 0,23 | 0,44 | 0,69 | 1,04 | ||||
| 250 | 0,27 | 0,51 | 0,82 | 1,22 | 2,17 | |||
| 300 | 0,32 | 0,59 | 0,94 | 1,39 | 2,44 | 3,56 | ||
| 350 | 0,36 | 0,67 | 1,06 | 1,57 | 2,72 | 3,96 | 5,66 | |
| 400 | 0,40 | 0,75 | 1,19 | 1,75 | 3,00 | 4,35 | 6,21 | 8,33 |
| 450 | 0,45 | 0,83 | 1,31 | 1,93 | 3,28 | 4,75 | 6,75 | 9,04 |
| 500 | 0,91 | 1,43 | 2,10 | 3,55 | 5,15 | 7,30 | 9,75 | |
| 600 | 1,07 | 1,68 | 2,46 | 4,11 | 5,95 | 8,38 | 11,17 | |
| 710 | 1,95 | 2,85 | 4,72 | 6,83 | 9,54 | 12,73 | ||
| 800 | 2,17 | 3,17 | 5,22 | 7,55 | 10,56 | 13,98 | ||
| 900 | 3,52 | 5,77 | 8,35 | 11,64 | 15,43 | |||
| 1000 | 6,33 | 9,15 | 12,73 | 16,85 | ||||
| 1120 | 6,99 | 10,11 | 14,04 | 18,55 | ||||
| 1250 | 11,14 | 15,45 | 20,40 | |||||
| 1320 | 16,21 | 21,39 | ||||||
| 1400 | 22,53 |
- Одно исполнение: прямая шпилька поз. 7 с гайкой поз. 18
- Резьба М12-М48 крупным шагом, длина резьбы l0 от 80 до 150 мм
- Устанавливается в скважину готового фундамента
- Крепление эпоксидным или силоксановым клеем либо виброзачеканкой цементно-песчаной смесью
Тип и исполнение, диаметр резьбы, длина, марка стали и номер стандарта:
Болт 5.М24x600.ВСт3пс2 ГОСТ 24379.1-2012
Болт типа 5, резьба М24, длина 600 мм, сталь ВСт3пс категории 2.
Выбрать типоразмер в каталоге фундаментных болтов: 784 позиции М12-М90 →
Считаем цену за штуку и за партию. Укажите обозначения, количество, марку стали и комплектацию гайками и шайбами, ответим коммерческим предложением.
Чертежи болтов типа 5 из ГОСТ 24379.1-2012
Копии листов стандарта. Нажмите на лист, чтобы открыть крупно.

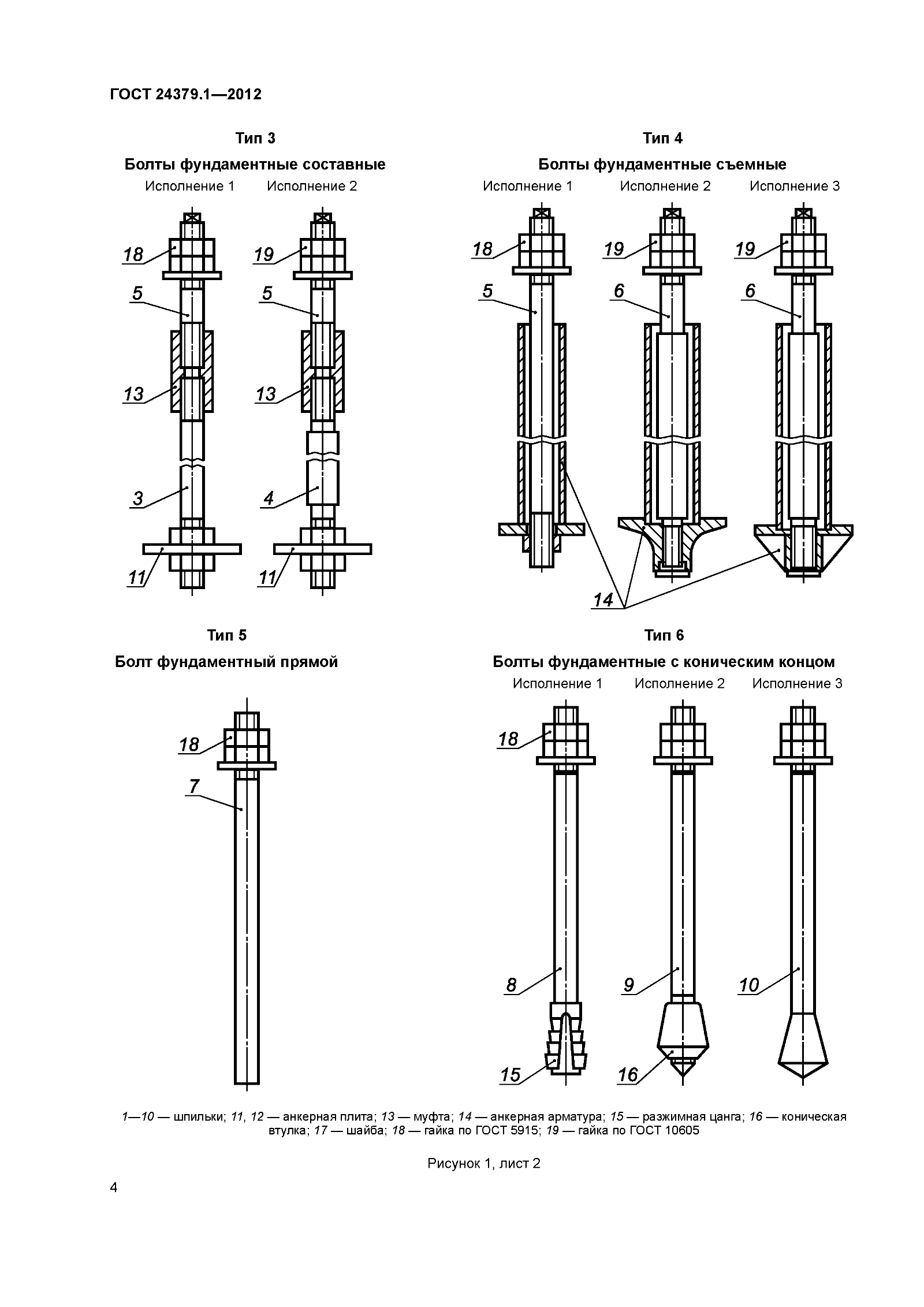

Рисунок 1, лист 2. Болт типа 5: шпилька поз. 7 с гайкой поз. 18.

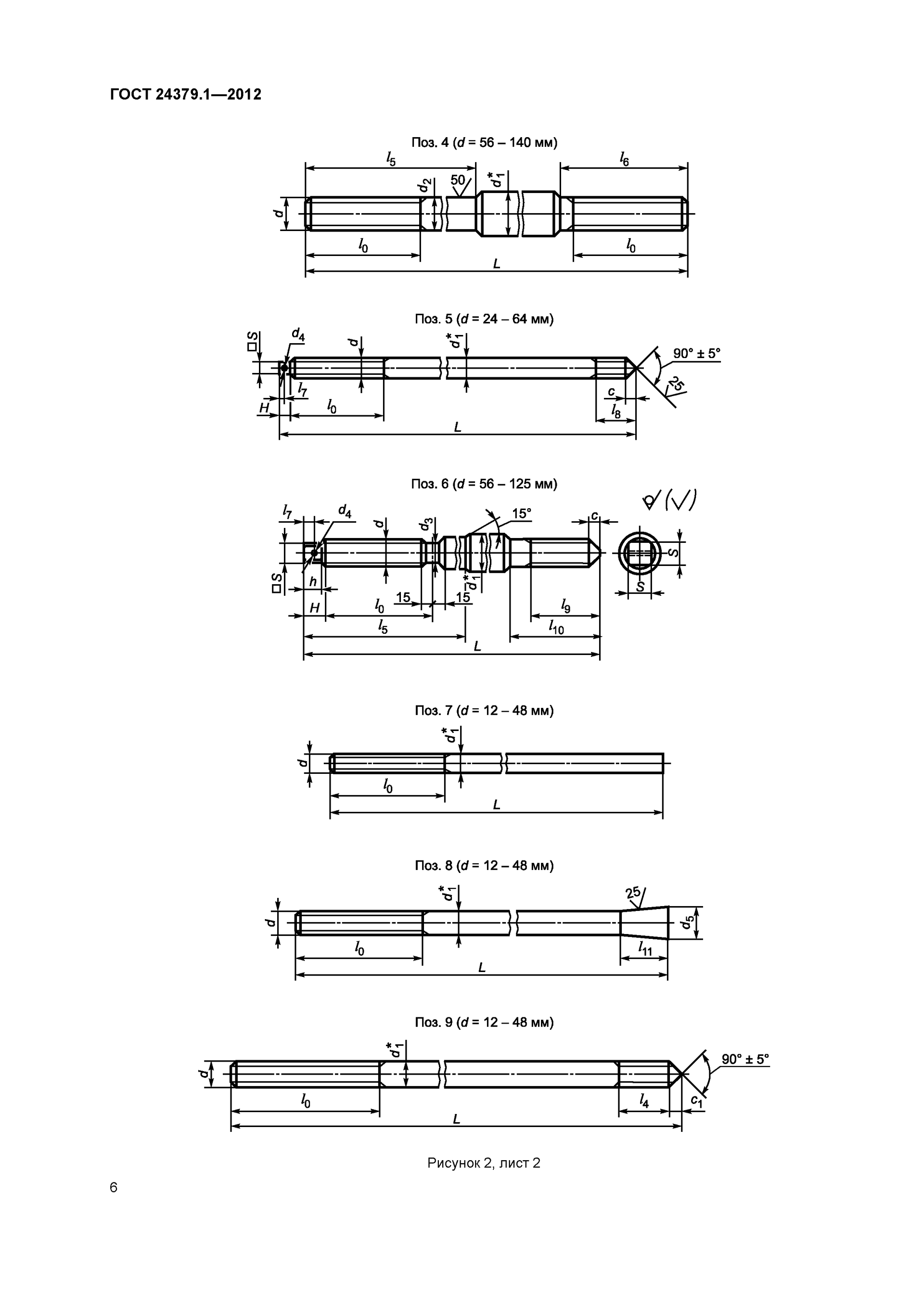

Рисунок 2, лист 2. Шпилька поз. 7 болта типа 5.

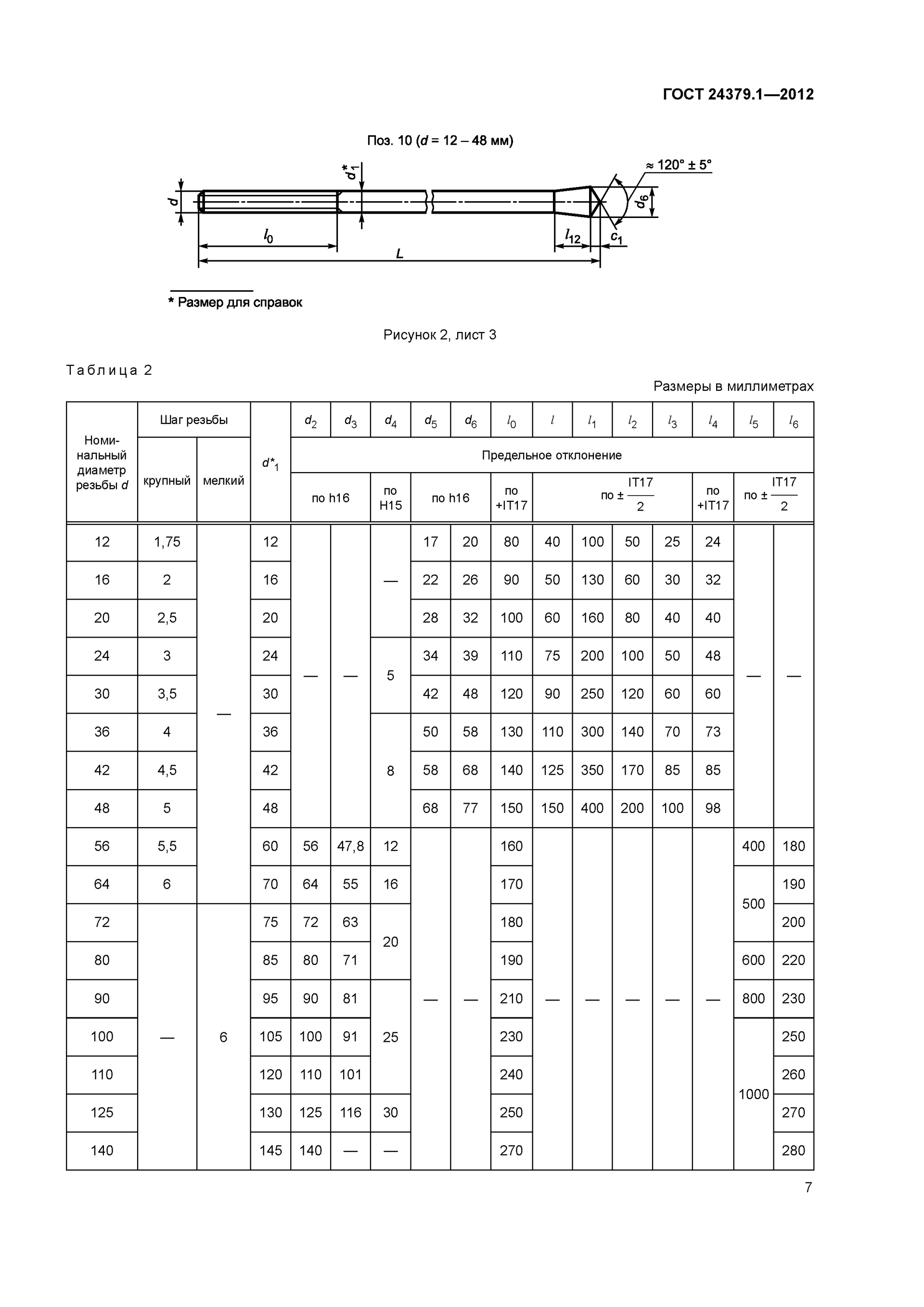

Рисунок 2, лист 3 и таблица 2: размеры шпилек.

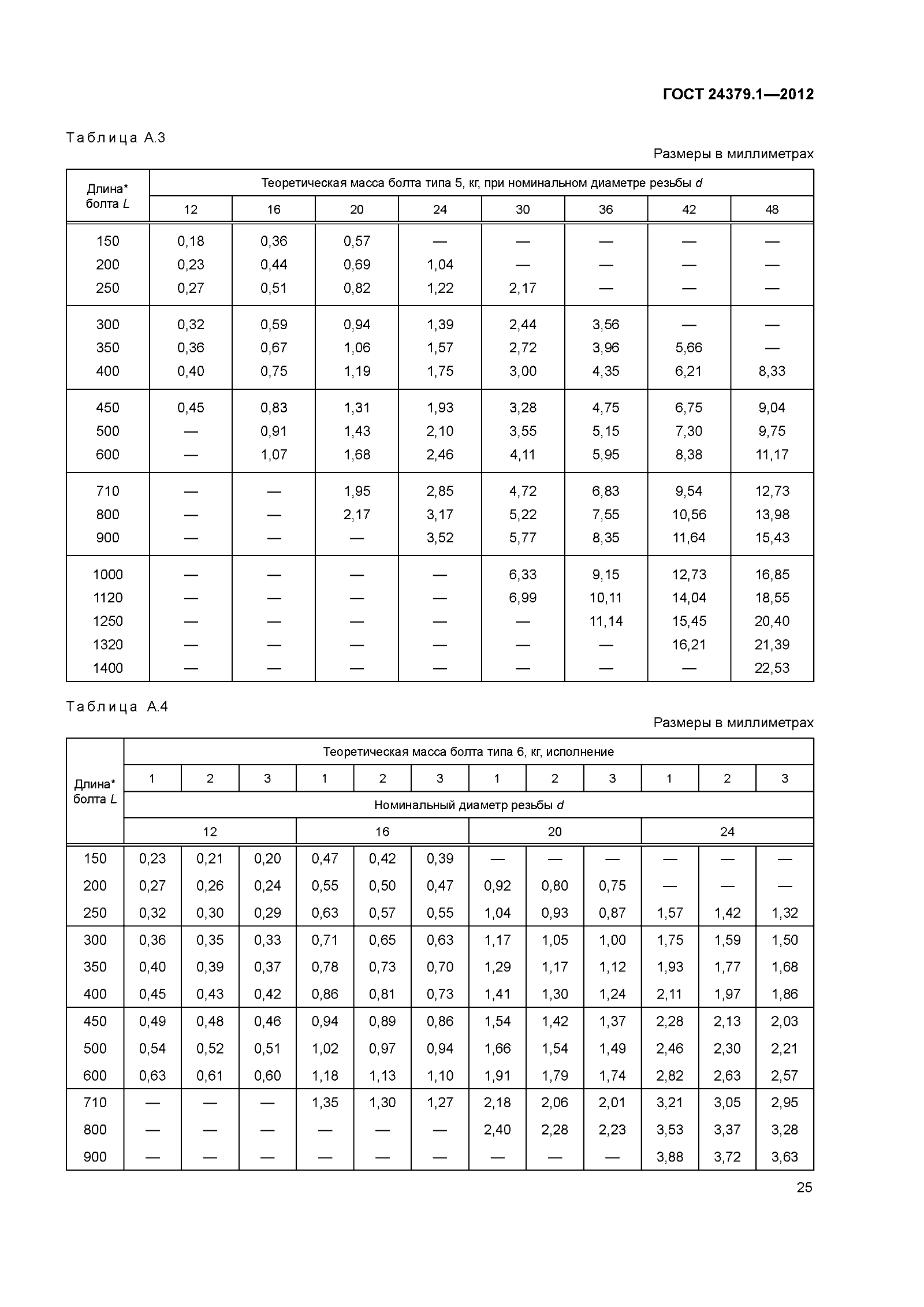

Приложение А, таблица А.3: теоретическая масса болтов типа 5.

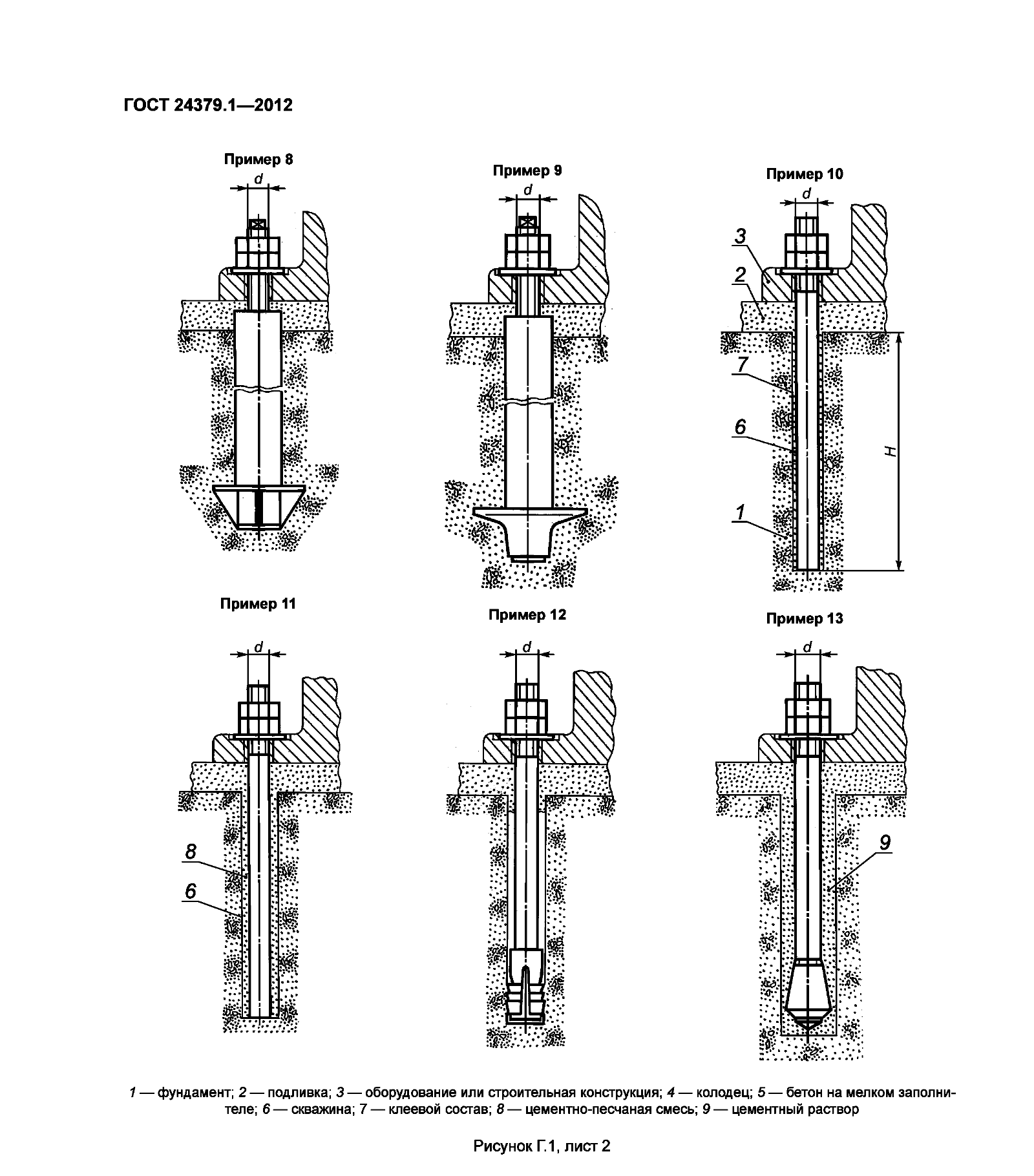

Приложение Г, лист 2. Примеры 10 и 11: прямой болт в скважине на клею и на цементно-песчаной смеси.
Как делаем болты

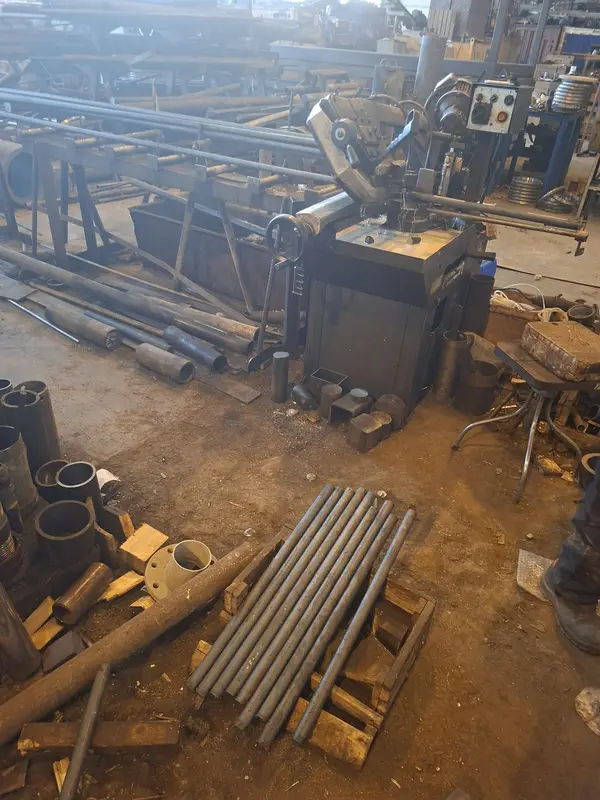

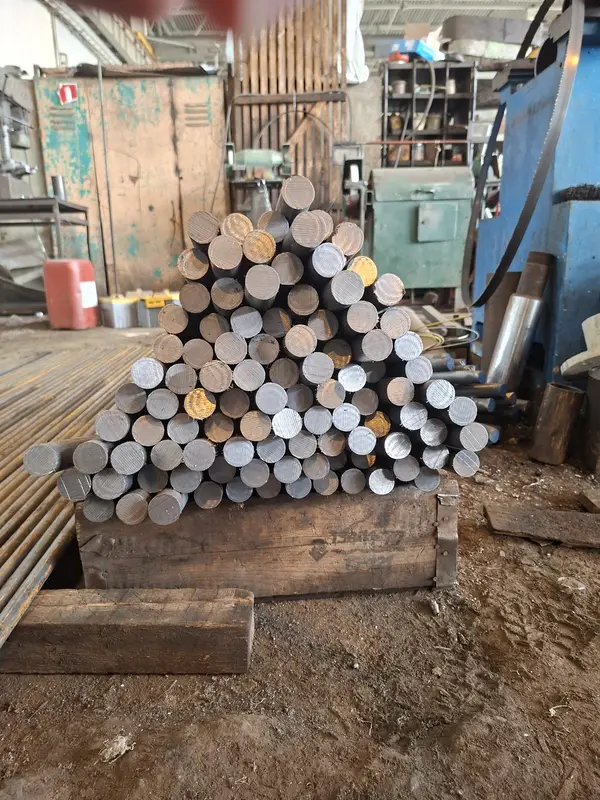

- Круг по марке стали из проекта, резка на мерные длины

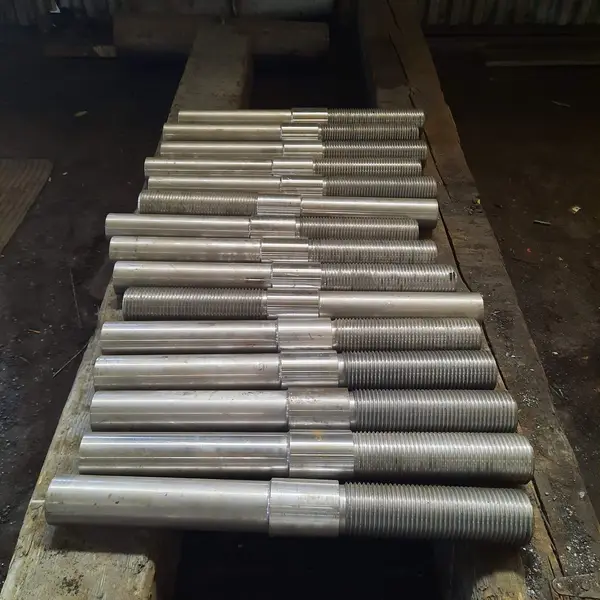

- Нарезка резьбы на верхнем конце шпильки
- Контроль длины и резьбы
- Комплектация гайками по ГОСТ 5915 и шайбами

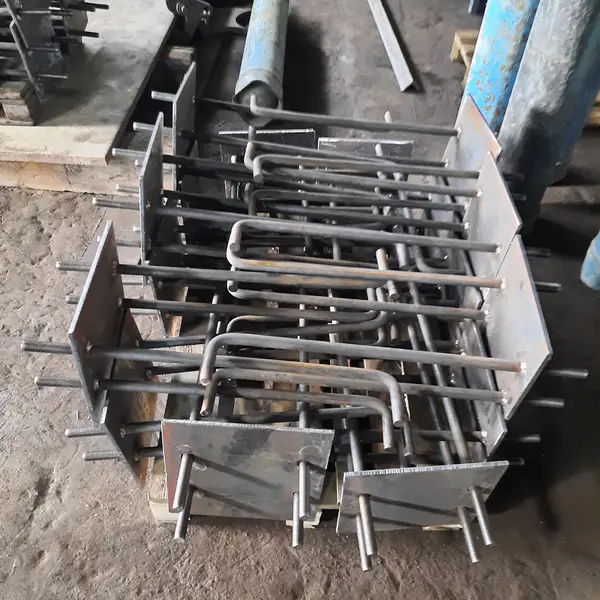

- Маркировка и упаковка по позициям спецификации
Что вы получаете
- Болты по ГОСТ 24379.1-2012 нужного типа и исполнения
- Гайки и шайбы в комплекте по спецификации
- Маркировка партий по позициям спецификации
- Паспорт или сертификат качества на партию
- Отгрузка раньше металлоконструкций, чтобы успеть залить фундамент
Частые вопросы о болтах типа 5 ГОСТ 24379.1
Где применяют прямые болты типа 5?
По приложению Г ГОСТ 24379.1-2012 прямые болты устанавливают в просверленные скважины готовых фундаментов. Это удобно, когда фундамент уже залит или когда оборудование ставят на существующее основание.
Чем закрепляют болт типа 5 в скважине?
Стандарт даёт два способа: эпоксидный или силоксановый клей (пример 10 на рисунке Г.1) и виброзачеканку цементно-песчаной смесью (пример 11). Глубину заделки и состав смеси назначают по проекту.
Какой длины бывают болты типа 5?
По таблице А.3: М12 от 150 до 450 мм, М16 от 150 до 600 мм, М20 от 150 до 800 мм, М24 от 200 до 900 мм, М30 от 250 до 1120 мм, М36 от 300 до 1250 мм, М42 от 350 до 1320 мм, М48 от 400 до 1400 мм.
Сколько весит болт типа 5?
Теоретическая масса в сборе по таблице А.3: М20 длиной 500 мм 1,43 кг, М24 длиной 600 мм 2,46 кг, М30 длиной 1000 мм 6,33 кг, М48 длиной 1400 мм 22,53 кг.
Из какой стали делают фундаментные болты?
По ГОСТ 24379.0-2012: Ст3пс и Ст3сп по ГОСТ 535, сталь 20 по ГОСТ 1050, 09Г2С и 10Г2С1 по ГОСТ 19281. Марку и категорию стали выбирают по климатическому району строительства и указывают в проекте.
Как заказать болты типа 5?
Пришлите обозначения по ГОСТ, количество, нужно ли комплектовать гайками и шайбами и адрес доставки на info@stalteh.com. Ответим коммерческим предложением с ценой и сроком.
Цены по запросу: считаем за штуку и за партию по вашей спецификации. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой.
