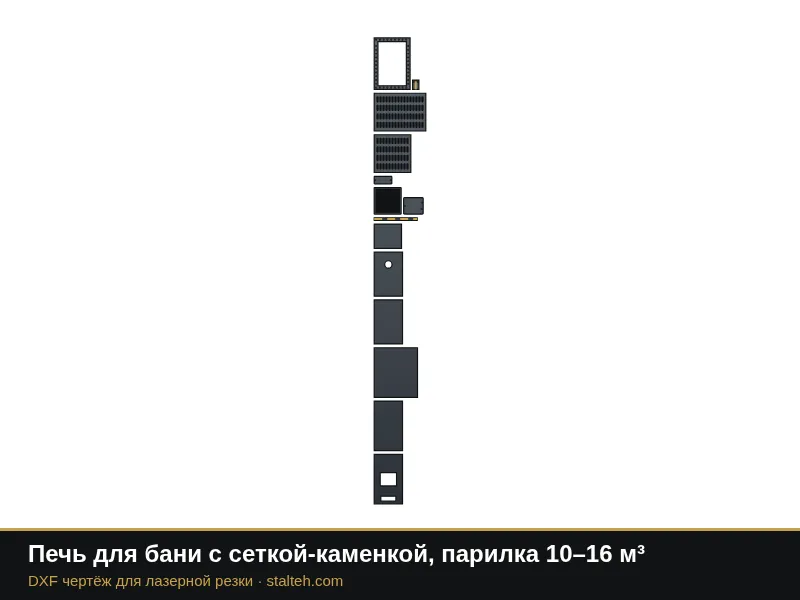

Прислать чертежи →Печь для бани с сеткой-каменкой, парилка 10–16 м³
Дровяная печь для бани из листа для парилки 10–16 м³: корпус из пяти листов, дверцы топки и зольника, колосник на планках, отражатель под верхом для длинного пути дыма, выход под трубу Ø115, ножки и сетка-каменка: четыре панели и дно-рамка под камни.
Смотреть 3D-модельРазмеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Дровяная печь для бани из листа для парилки 10–16 м³: корпус из пяти листов, дверцы топки и зольника, колосник на планках, отражатель под верхом для длинного пути дыма, выход под трубу Ø115, ножки и сетка-каменка: четыре панели и дно-рамка под камни. Размеры увязаны: верх и дно на всю ширину и глубину, перед и зад между ними, боковины между передом и задом, рамку каменки надевают на корпус с зазором 1 мм, боковые панели сетки встают между передней и задней. Колосник лежит на двух уголках, отражатель приваривают на 60–80 мм ниже верха, он не перекрывает выход трубы. Корпус режут из стали 6–8 мм, лучше жаростойкой, сетку из 3–4 мм. Швы варят сплошные. Это типовой чертёж: печь пожароопасна, установку, разделки и дымоход делают по СП 7.13130, проверку перед первой топкой проводит специалист.
| Параметр | По умолчанию |
|---|---|
| Ширина | 450 |
| Глубина | 700 |
| Высота корпуса | 800 |
| Высота сетки-каменки | 600 |
| Диаметр трубы | 115 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Печь для бани с сеткой-каменкой, парилка 6–10 м³
Печь для бани с сеткой-каменкой, парилка 16–24 м³
Банный чан Ø2000 на топке: комплект деталей
Банный чан Ø1800 на топке: комплект деталей
Банный чан Ø1600 на топке: комплект деталейВсе чертежи раздела «Баня и сауна: таблички, вешалки, панно»
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
