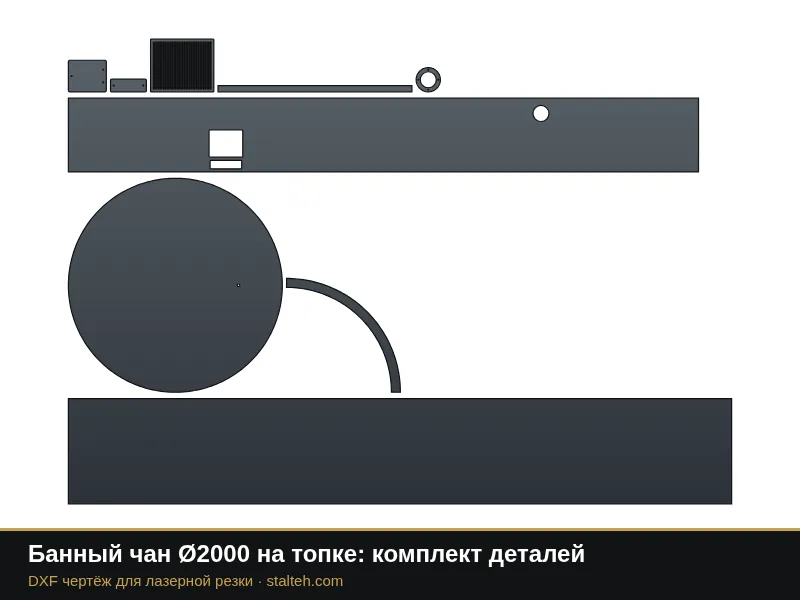

Прислать чертежи →Банный чан Ø2000 на топке: комплект деталей
Банный чан Ø2000 на топке-подставке, на 8 человек, объём воды около 2,8 м³. В комплекте: обечайка чана развёрткой 6293×1000 мм под вальцовку, дно с отверстием под слив, верхний бортик из четырёх сегментов, обечайка топки с проёмами под дверцу топки и зольника (зольник работает как поддувало) и выходом под дымоход Ø150, дверцы, колосник на двух балках (балки по хорде топки приваривают к стенкам, расстояние между ними под ширину колосника) и фланец дымохода.
Смотреть 3D-модельРазмеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Банный чан Ø2000 на топке-подставке, на 8 человек, объём воды около 2,8 м³. В комплекте: обечайка чана развёрткой 6293×1000 мм под вальцовку, дно с отверстием под слив, верхний бортик из четырёх сегментов, обечайка топки с проёмами под дверцу топки и зольника (зольник работает как поддувало) и выходом под дымоход Ø150, дверцы, колосник на двух балках (балки по хорде топки приваривают к стенкам, расстояние между ними под ширину колосника) и фланец дымохода. Дно чана на 15 мм шире обечайки и ложится на обечайку топки, которая на 100 мм меньше по диаметру. Чан режут из нержавейки AISI 304 или 430 толщиной 2–3 мм, дно и топку лучше из 4–5 мм. Обечайки вальцуют, швы варят в среде аргона, после сварки чан проверяют на герметичность. Ступени и крышку обычно делают из дерева.
| Параметр | По умолчанию |
|---|---|
| Диаметр чана | 2000 |
| Высота чана | 1000 |
| Высота топки | 700 |
| Диаметр дымохода | 150 |
| Частей обечайки (1 или 2) | 1 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Банный чан Ø1800 на топке: комплект деталей
Печь для бани с сеткой-каменкой, парилка 6–10 м³
Банный чан Ø1600 на топке: комплект деталей
Печь для бани с сеткой-каменкой, парилка 10–16 м³
Печь для бани с сеткой-каменкой, парилка 16–24 м³Все чертежи раздела «Баня и сауна: таблички, вешалки, панно»
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
