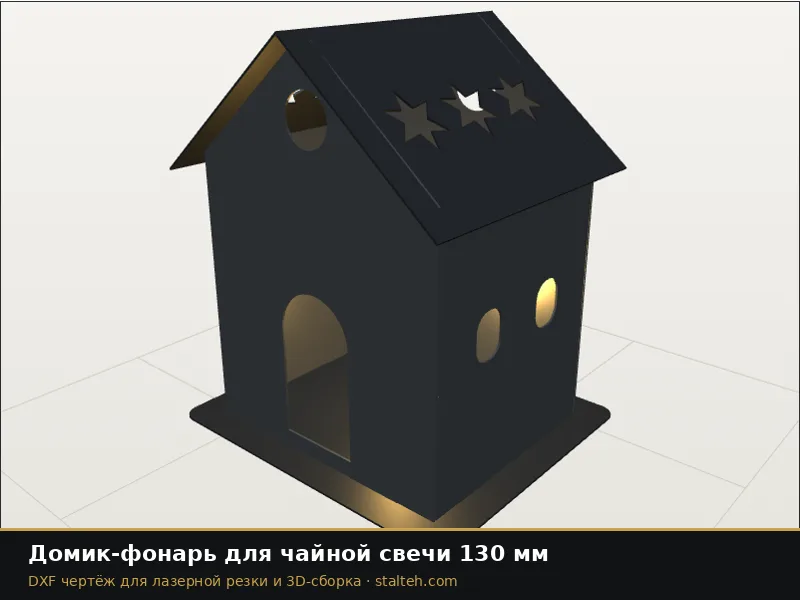

Прислать чертежи →Домик-фонарь для чайной свечи 130 мм
Новогодний домик-фонарь на шипах: основание с пазами, две стены-фронтона с дверью и окном, две боковые стены с окнами и два ската крыши со звёздами.
Смотреть 3D-модельРазмеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Новогодний домик-фонарь на шипах: основание с пазами, две стены-фронтона с дверью и окном, две боковые стены с окнами и два ската крыши со звёздами. Внутрь ставят чайную свечу или светодиодную. Стены держатся в пазах основания, скаты крыши приклеивают или припаивают. Детали режут из стали 1–2 мм, нержавейки или латуни, после сборки красят или оставляют под патину.
| Параметр | По умолчанию |
|---|---|
| Ширина | 130 |
| Глубина | 110 |
| Высота стен | 130 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Домик-фонарь для чайной свечи 90 мм
Олень сборный 3D, длина 400 мм
Объёмный шар из двух дисков Ø150
Олень сборный 3D, длина 700 мм
Объёмный шар из двух дисков Ø100
Ёлка ярусная на стержне 500 мм
Ёлка ярусная на стержне 300 мм
Топпер «С Новым годом»Все чертежи раздела «Новый год: снежинки, игрушки, Дед Мороз»
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
