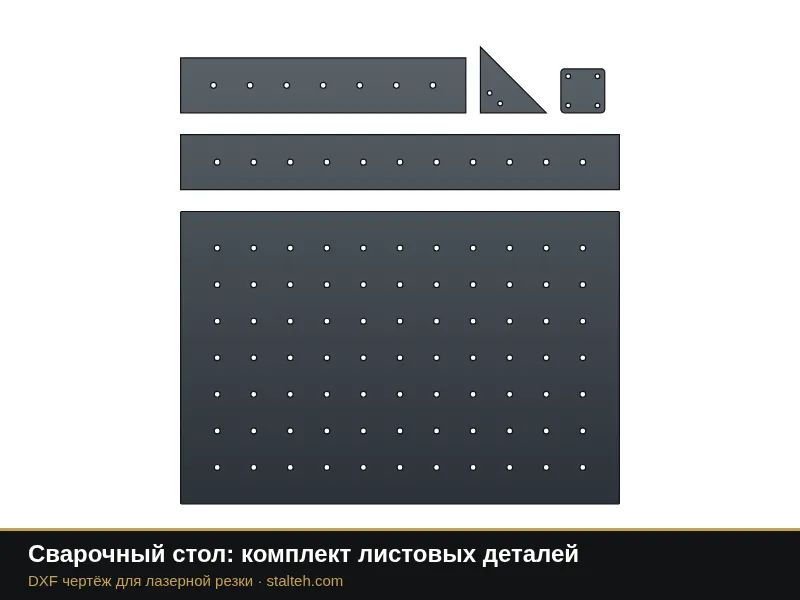

Столешница с сеткой отверстий под струбцины и прижимы, две длинные и две короткие царги с отверстиями того же шага, четыре косынки и четыре пятки ножек.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

1200×1280 ммгабарит детали

10 ммтолщина по умолчанию

от 5 000 ₽заказ резки

Сварочный стол: комплект листовых деталей: DXF чертёж для лазерной резки

01 · Генератор

Размеры, толщина и цена резки

Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.

Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.

Толщина металлаМеталлКоличество, шт.

Чертёж изделия

02 · Описание

Описание и размеры по умолчанию

Размеры по умолчанию, любой из них меняется в генераторе.

Столешница с сеткой отверстий под струбцины и прижимы, две длинные и две короткие царги с отверстиями того же шага, четыре косынки и четыре пятки ножек. Ножки 80×80 и нижняя обвязка 40×40 из профильной трубы посчитаны в таблице раскроя, их длины зависят от высоты стола. Шаг и диаметр отверстий задаются: 100 мм под оснастку Ø16 или Ø28. Столешницу лучше резать из листа 10–15 мм, после резки проверить плоскостность. Режем лазером, по желанию красим порошковой краской.

Параметр	По умолчанию
Длина столешницы	1200
Ширина столешницы	800
Отверстия	16
Шаг отверстий	100
Высота царги	150
Высота стола	900

03 · Похожие

Что внутри DXF

Файл готов к резке без доработки.

Параметр	Как устроен файл
Формат	DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя
Единицы	миллиметры, масштаб 1:1
Контуры	замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки
Слои	0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях
Права	чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна
Ссылка	в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com
Проверка	чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно

05 · Вопросы

Частые вопросы

Чертёж бесплатный?

Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.

Можно изменить размеры?

Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.

Можно заказать резку у вас?

Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
