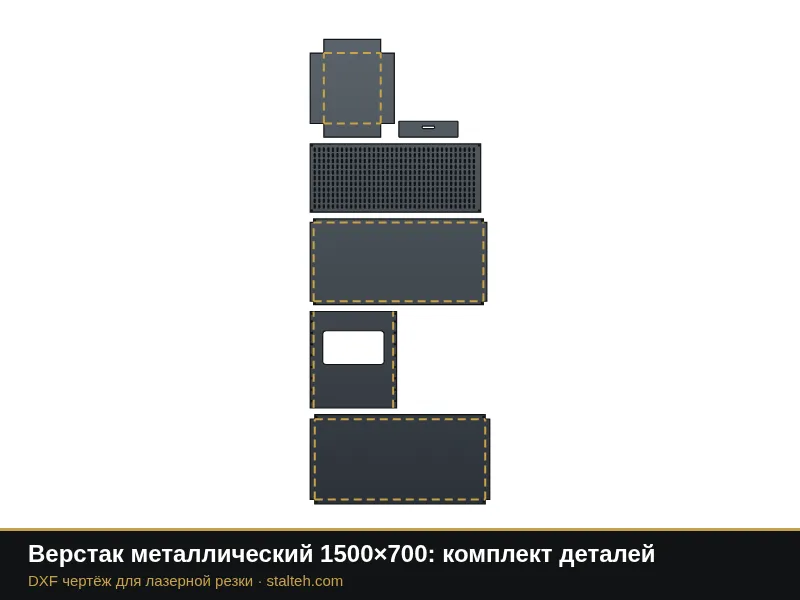

Прислать чертежи →Верстак металлический 1500×700: комплект деталей
Листовые детали слесарного верстака: столешница с отбортовкой, две боковины-швеллера с облегчающим окном и отверстиями под полку, нижняя полка, перфопанель для инструмента и два выдвижных ящика с фасадами.
Смотреть 3D-модельРазмеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.
Листовые детали слесарного верстака: столешница с отбортовкой, две боковины-швеллера с облегчающим окном и отверстиями под полку, нижняя полка, перфопанель для инструмента и два выдвижных ящика с фасадами. Столешница с отбортовкой надевается снаружи на полки боковин-швеллеров, нижняя полка встаёт внутрь, все отверстия под болты М10 совпадают, ряд отверстий в боковинах через 100 мм позволяет переставить полку. Размеры увязаны по толщине листа из генератора. Столешницу лучше накрыть фанерой или сталью 4 мм. Направляющие ящиков покупные.
| Параметр | По умолчанию |
|---|---|
| Длина | 1500 |
| Глубина | 700 |
| Высота | 850 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Верстак металлический 1200×600: комплект деталей
Верстак металлический 2000×750: комплект деталей
Линейка металлическая 1000 мм
Линейка металлическая 500 мм
Струбцина G-образная 100×100
Линейка металлическая 300 мм
Струбцина G-образная 150×150
Стеллаж металлический 1500×800×300
Струбцина G-образная 200×250
Стеллаж металлический 2000×1200×500
Струбцина F-образная 300 мм

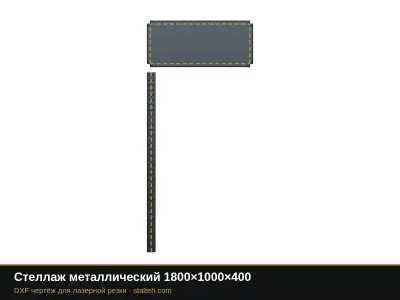

Стеллаж металлический 1800×1000×400Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
