Распашные ворота из двух створок из профильной трубы: столбы 80×80 с заглублением 1000 мм под бетонирование, рамы створок 60×40 с резом под 45°, поперечины и раскос 40×20.

Запросить цену Отправить проект на почту +7 (812) 600-10-08

530×230 ммгабарит детали

4 ммтолщина по умолчанию

от 5 000 ₽заказ резки

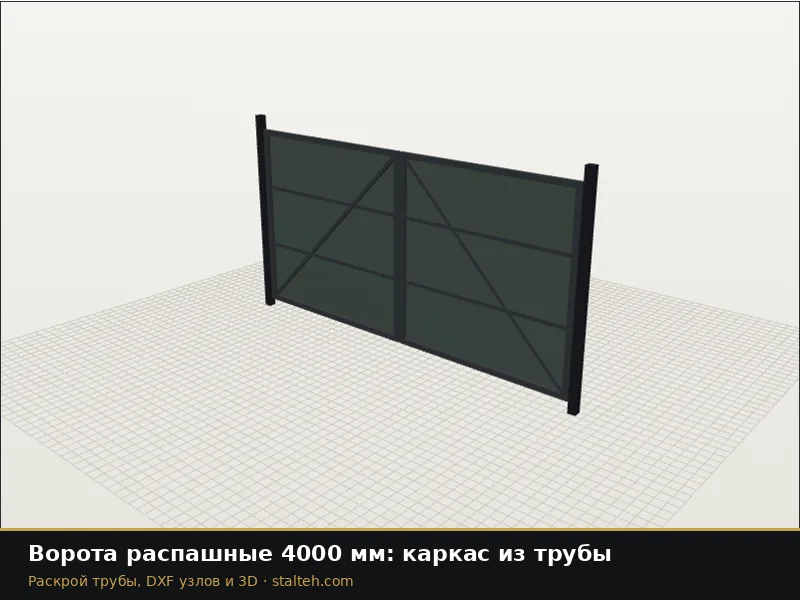

Ворота распашные 4000 мм: каркас из трубы: DXF чертёж для лазерной резки

01 · Генератор

Размеры, толщина и цена резки

Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.

Чертежи бесплатны, ссылка обязательна. При любом использовании или распространении чертежей с этого сайта (публикация, перепродажа, маркетплейс, группа, канал, передача клиентам) указывайте активную ссылку на stalteh.com. Условие записано и в комментарии каждого DXF файла.

Толщина металлаМеталлКоличество, шт.

Чертёж изделия

02 · Описание

Описание и размеры по умолчанию

Размеры по умолчанию, любой из них меняется в генераторе.

Распашные ворота из двух створок из профильной трубы: столбы 80×80 с заглублением 1000 мм под бетонирование, рамы створок 60×40 с резом под 45°, поперечины и раскос 40×20. Зашивка профлистом, штакетником или узорами из нашего каталога. В DXF уши петель, проушины замка, заглушки столбов и закладные. Зазоры 20 мм по бокам и 100 мм снизу заложены в размеры створок. Это типовой чертёж: сечения подобраны для небольших сооружений, снеговую нагрузку, фундамент и крепление проверяет специалист.

Параметр	По умолчанию
Проём между столбами	4000
Высота створки	2000
Заглубление столба	1000

03 · Похожие

Что внутри DXF

Файл готов к резке без доработки.

Параметр	Как устроен файл
Формат	DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя
Единицы	миллиметры, масштаб 1:1
Контуры	замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки
Слои	0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях
Права	чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна
Ссылка	в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com
Проверка	чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно

05 · Вопросы

Частые вопросы

Чертёж бесплатный?

Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.

Можно изменить размеры?

Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.

Можно заказать резку у вас?

Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.

Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
