Навес к дому пристенный 3×6 м. Пристенный навес к дому или бане из профильной трубы: балка у стены крепится к стене через стеновые пластины на анкерах, с наружной стороны ряд стоек 80×80, стропила 80×40 и прогоны 40×20.
Смотреть 3D-модельРазмеры, толщина и цена резки
Измените размеры: чертёж и цена пересчитываются сразу. Кнопка «Скачать DXF» под расчётом.
Описание и размеры по умолчанию
Размеры по умолчанию, любой из них меняется в генераторе.

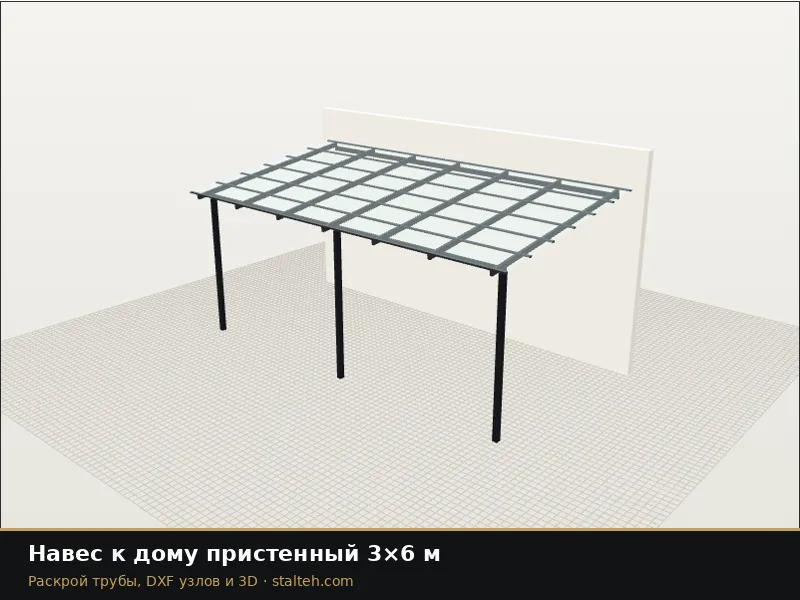

Пристенный навес к дому или бане из профильной трубы: балка у стены крепится к стене через стеновые пластины на анкерах, с наружной стороны ряд стоек 80×80, стропила 80×40 и прогоны 40×20. В DXF пятки стоек, стеновые пластины, косынки и заглушки. Таблица раскроя показывает длины, углы реза и массу проката. Это типовой чертёж: сечения подобраны для небольших навесов, снеговую нагрузку для вашего района, фундамент и крепление проверяет специалист.
| Параметр | По умолчанию |
|---|---|
| Длина навеса | 6000 |
| Вылет от стены | 3000 |
| Высота у стены | 2900 |
| Высота у стоек | 2500 |
| Шаг стоек | 3000 |
Похожие чертежи
Другие чертежи этого раздела с отдельными страницами.
Навес к дому пристенный 3×4 м
Пергола из металла 3×3 м
Навес для авто 6×6 м односкатный
Пергола из металла 3×4 м
Навес для авто 4×6 м односкатный
Пергола из металла 4×6 м
Навес для авто 3×6 м односкатный
Беседка из металла 3×3 м двускатная
Беседка из металла 3×4 м двускатная
Беседка из металла 3×6 м двускатная
Садовые качели из металла двухместные
Садовые качели из металла трёхместныеЧто внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Частые вопросы
Чертёж бесплатный?
Да, DXF скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Можно изменить размеры?
Да. Размеры, толщину металла и количество меняйте в генераторе: чертёж, длина реза и цена пересчитываются сразу.
Можно заказать резку у вас?
Да. Режем лазером в Санкт-Петербурге из стали, нержавейки или вашего металла, по желанию красим порошковой краской. Минимальный заказ на резку 5 000 ₽. Пришлите чертёж и количество на info@stalteh.com.
