Прислать чертежи →DXF детали колёсных и российских экскаваторов
Чертежи сменных деталей для колёсных экскаваторов и российской техники по маркам и моделям: кромка ковша, регулировочные шайбы пальца ковша, проушины и боковые накладки ковша. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.
Каталог: 71 изделие
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Детали колёсных экскаваторов и российской техники по маркам
Как выбрать деталь, подобрать размер и сталь.

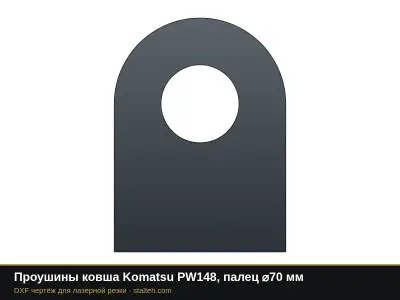

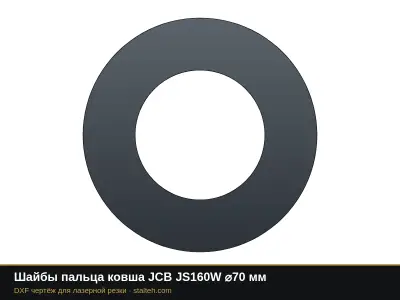

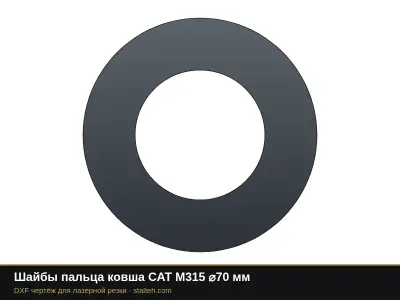

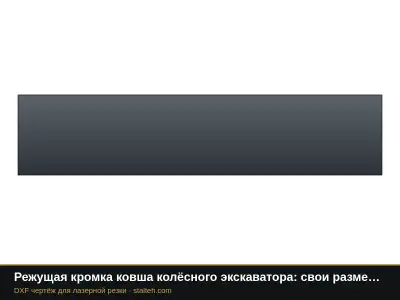

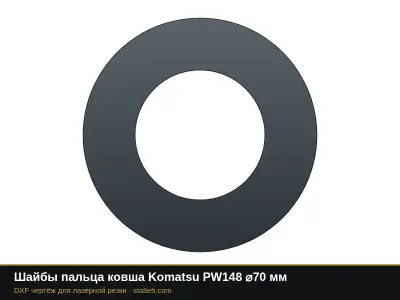

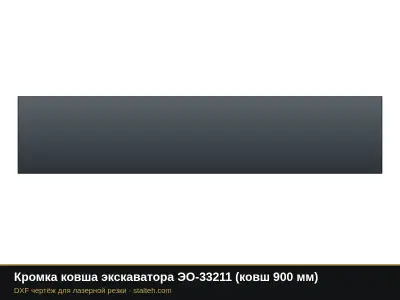

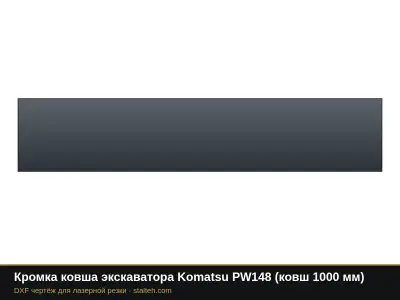

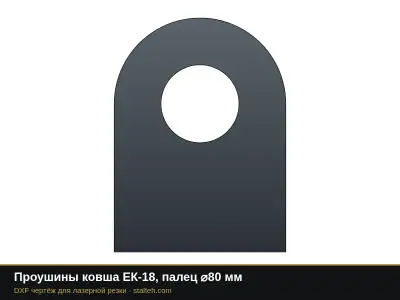

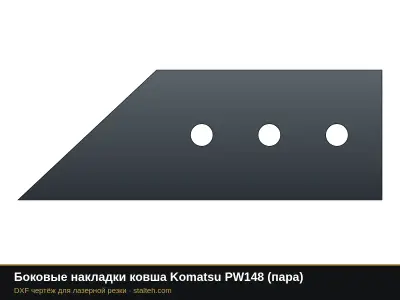

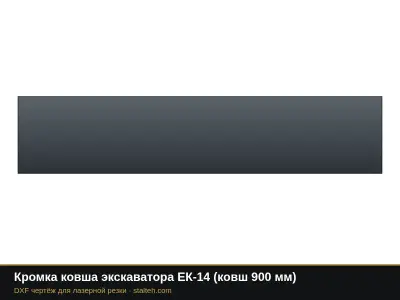

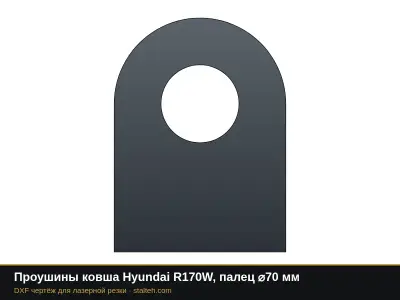

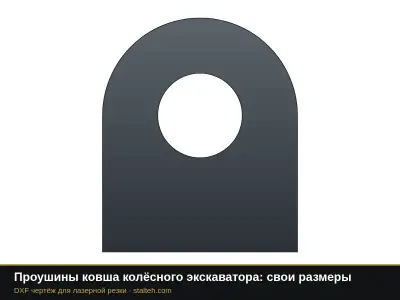

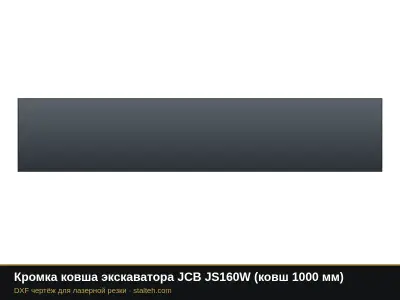

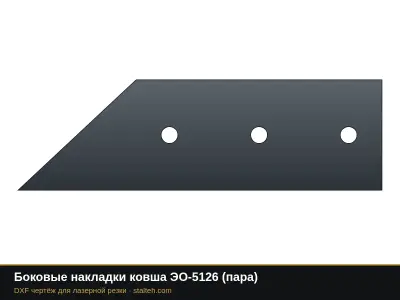

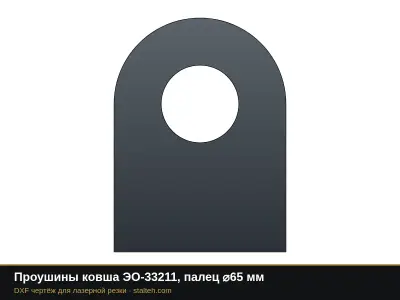

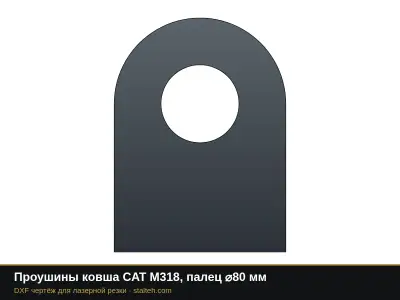

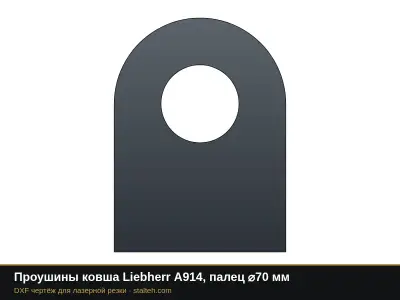

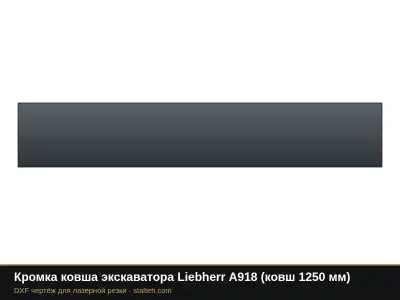

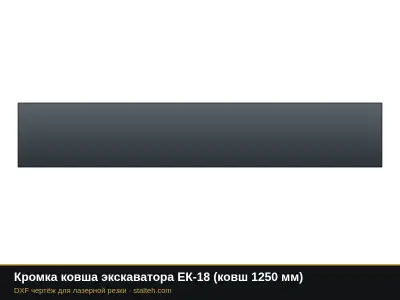

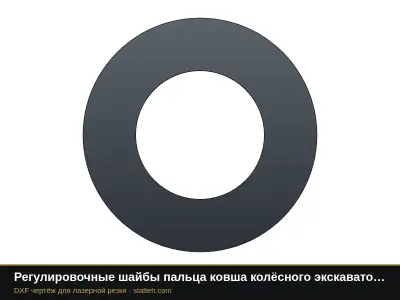

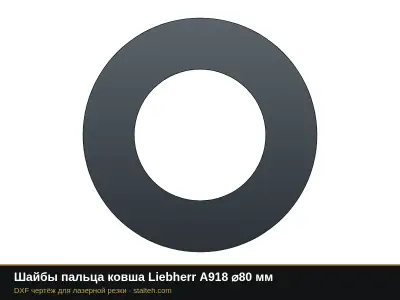

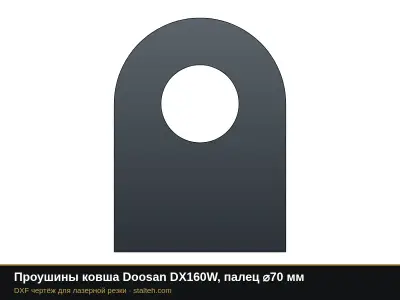

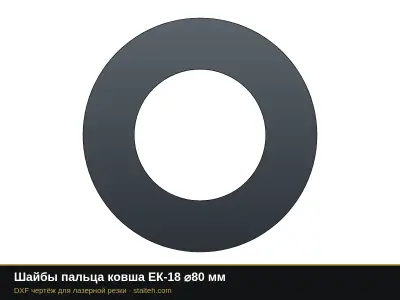

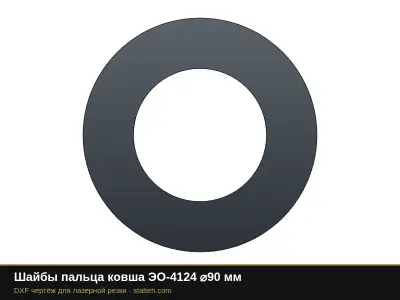

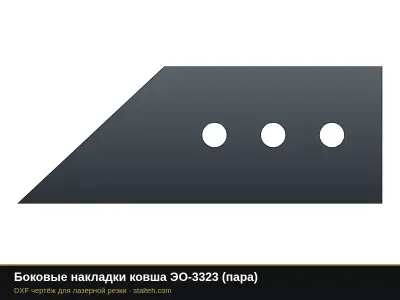

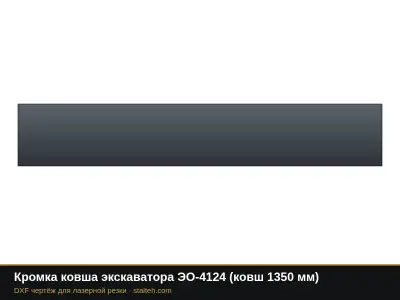

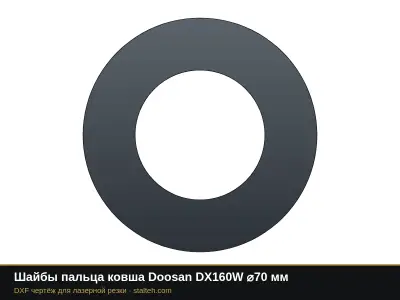

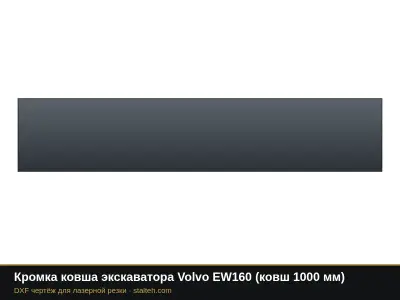

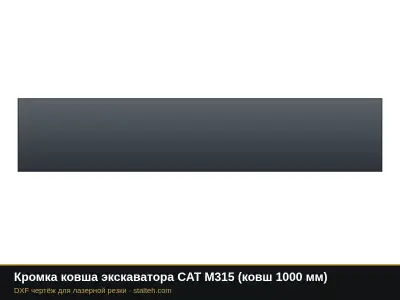

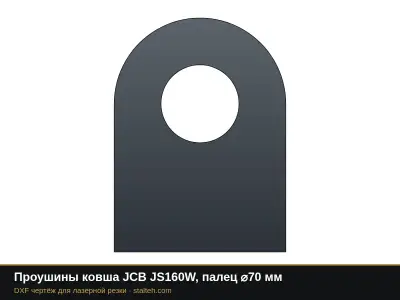

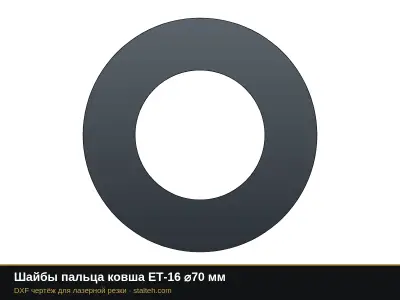

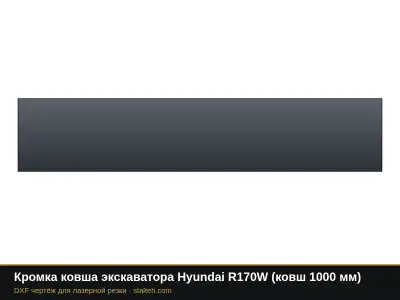

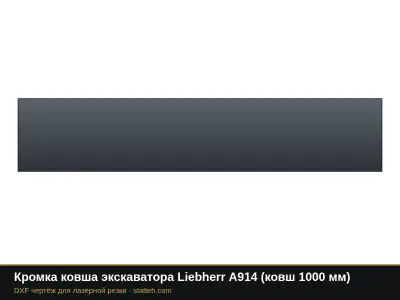

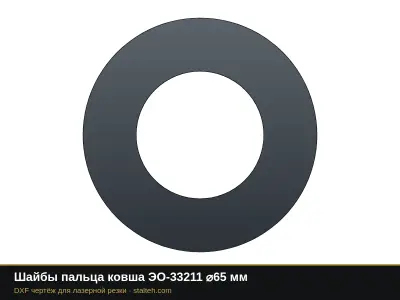

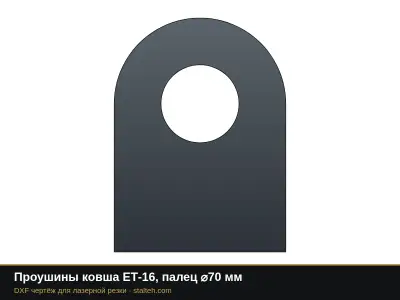

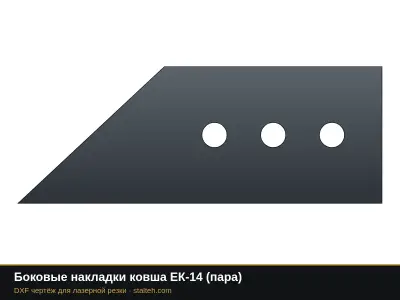

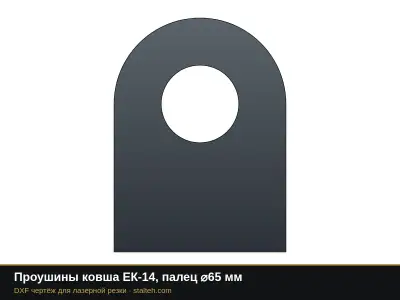

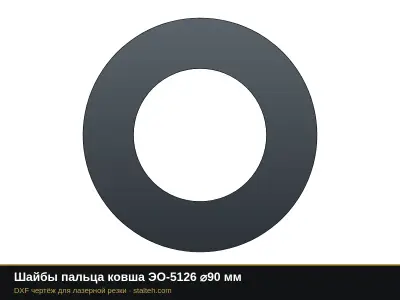

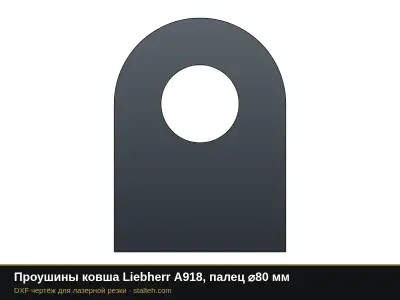

В разделе чертежи сменных деталей для колёсных экскаваторов и российской техники: кромка ковша, регулировочные шайбы пальца ковша, проушины и боковые накладки ковша. Детали сгруппированы по маркам: CAT, Komatsu, Hyundai, Doosan (Develon), Volvo, JCB, Liebherr, Российские, Универсальные заготовки. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: кромки ковша экскаватора на заказ. Детали по маркам: детали CAT, детали Komatsu, детали Hyundai, детали Doosan, детали Volvo, детали JCB, детали Liebherr, российская техника.
Другие разделы
Подбор деталей по модели техники, Детали для спецтехники на заказ, общий каталог деталей спецтехники, гусеничные экскаваторы, мини-экскаваторы, фронтальные погрузчики, экскаваторы-погрузчики, мини-погрузчики, автогрейдеры, бульдозеры, самосвалы, седельные тягачи, лесовозы и сортиментовозы, тракторы и навесное, карьерные самосвалы, сочленённые самосвалы, карьерные экскаваторы, дробилки и грохоты, автокраны, гусеничные краны, кму и манипуляторы, износостойкие детали из листа.
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Гусеничные экскаваторы
Мини-экскаваторы
Фронтальные погрузчики
Детали спецтехники: ножи ковша и отвалаКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Подойдёт ли деталь к моей технике?
Размеры по умолчанию типовые для класса техники. Сверьте длину, высоту, толщину, шаг и диаметр отверстий со старой деталью и задайте свои значения в генераторе.
Это оригинальные запчасти?
Нет. Название техники указано для подбора, чертежи подготовлены нами по типовым размерам.
Из какой стали резать нож?
Из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard.
Делаете ли фаску и зенковку?
Контур и отверстия режем на станке. Фаску на кромке и зенковку под потайные болты обсуждаем при заказе.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
