Прислать чертежи →Буквы и цифры DXF: свой текст любым из трёх шрифтов

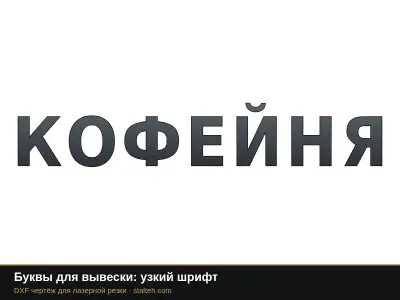

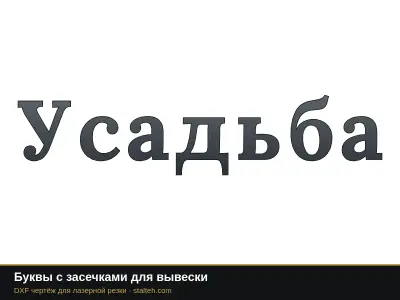

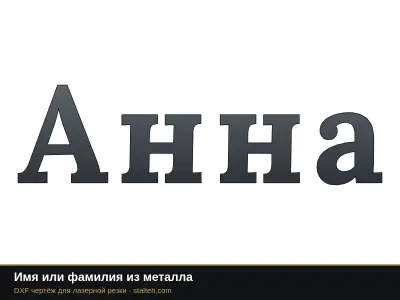

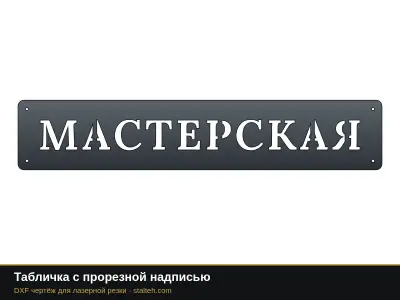

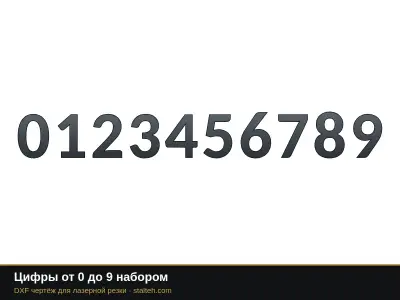

Впишите текст, выберите шрифт и высоту букв, и генератор сразу соберёт DXF для лазерной резки. Отдельные буквы подходят для вывесок, имён и номеров домов, трафареты для маркировки и прорезных табличек. Три шрифта: рубленый, узкий и с засечками, русские и латинские буквы, цифры и знаки.
Каталог: 12 изделий
Поиск по названию. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Адресные таблички: современные и под старину
Монограммы и именные таблички
Вдохновляющие надписи и медальницы
Надписи на авто и таблички с именемКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Это бесплатно?
Да. Чертёж скачивается без регистрации. При публикации или передаче чертежа ссылка на stalteh.com обязательна.
Какие буквы поддерживаются?

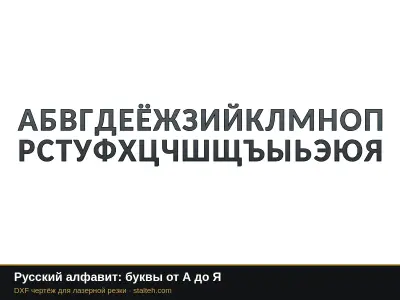

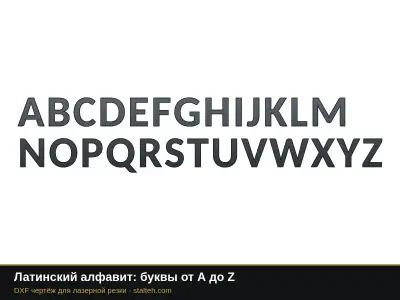

Для отдельных букв: русские заглавные и строчные, латинские заглавные, цифры и знаки .,-/№!?&+()«»:. Для трафаретов: русские заглавные, цифры и знаки .,-/№.
Чем отличаются отдельные буквы от трафарета?

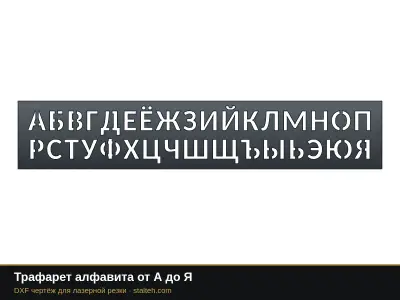

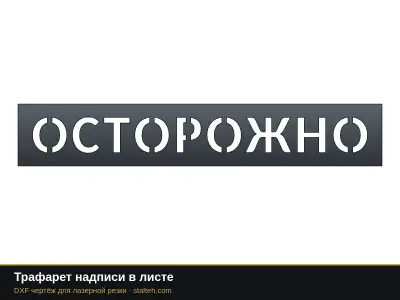

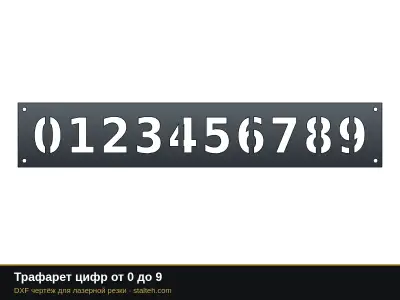

Отдельные буквы режутся как самостоятельные детали для вывесок и объёмных надписей, середины у О, А, Р выпадают как у обычных букв. В трафарете надпись вырезается из листа, а середины букв держатся на перемычках.
Какую высоту букв выбрать?

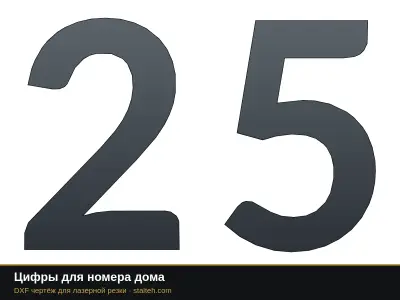

Для вывески на фасаде обычно 150–400 мм, для номера дома 200–300 мм, для таблички на дверь 40–80 мм, для трафарета маркировки 30–100 мм. Толщина штриха букв должна быть больше толщины металла.
Можно заказать резку у вас?
Да. Режем лазером из стали, нержавейки и алюминия в Санкт-Петербурге, красим порошковой краской, минимальный заказ на резку 5 000 ₽. Пришлите DXF или текст на info@stalteh.com.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
