Прислать чертежи →DXF открывашки, плоские ключи и брелоки

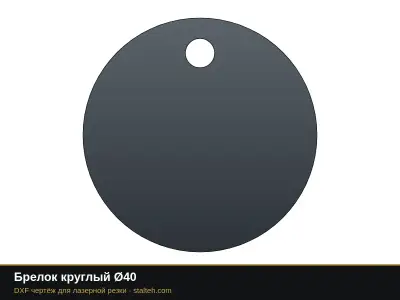

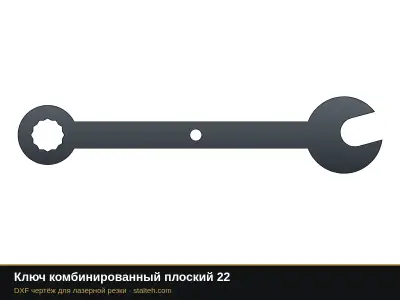

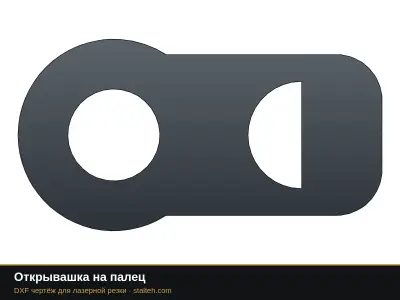

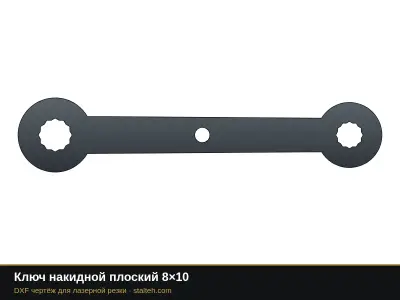

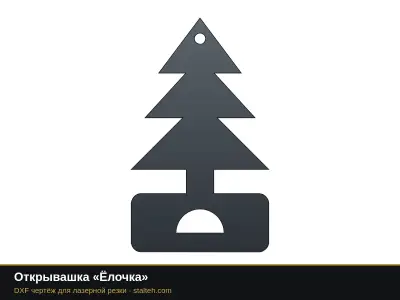

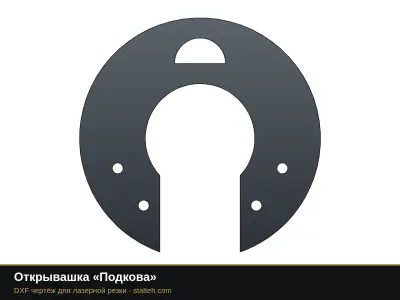

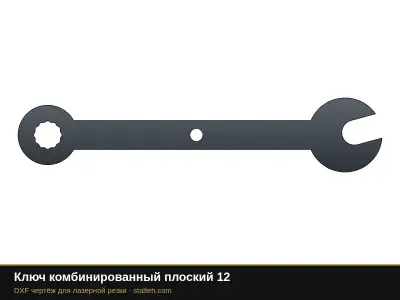

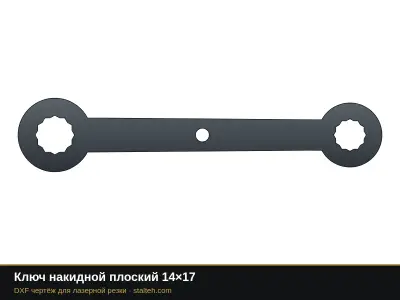

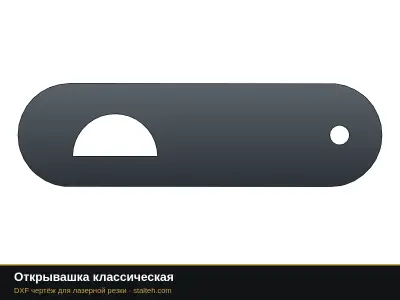

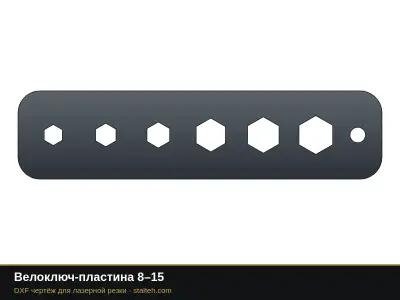

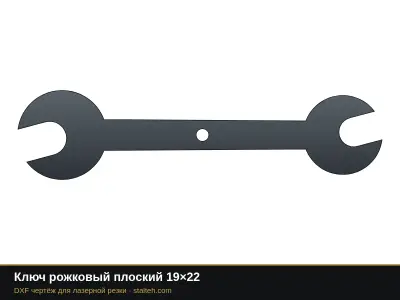

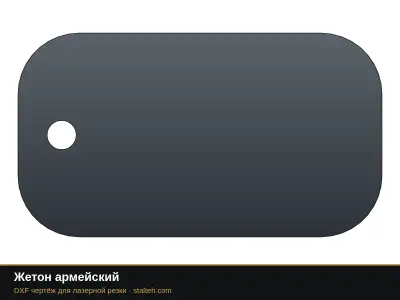

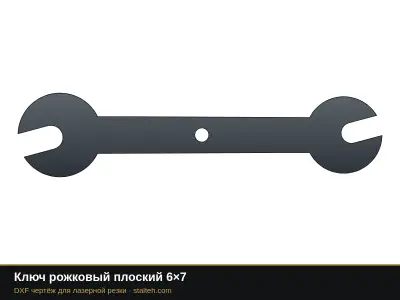

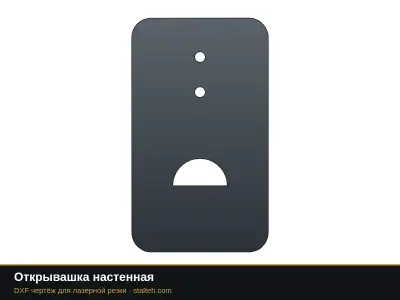

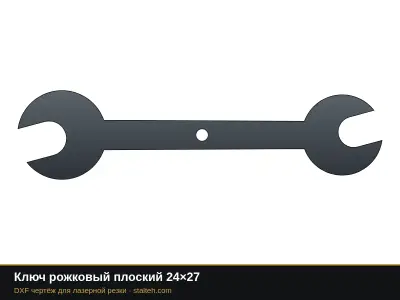

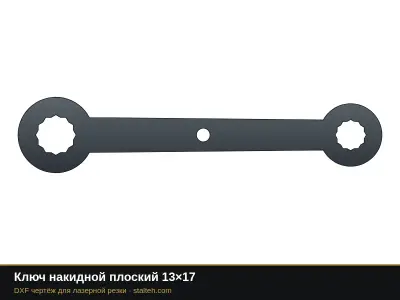

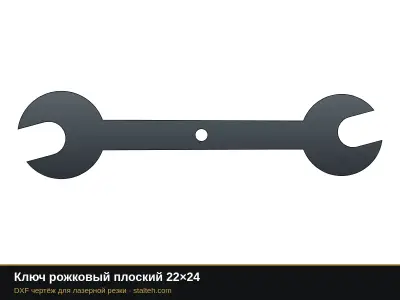

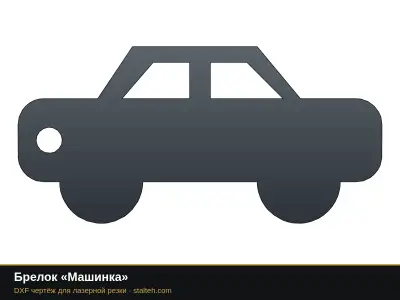

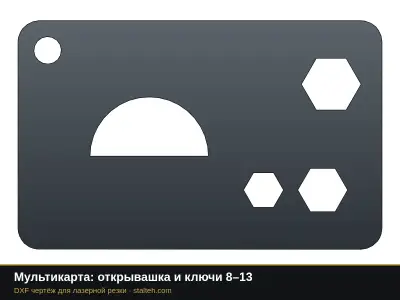

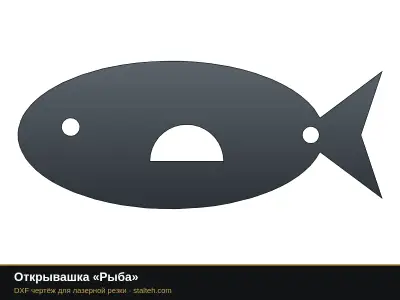

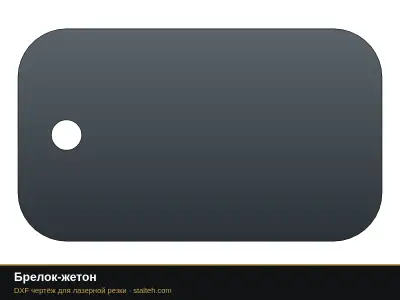

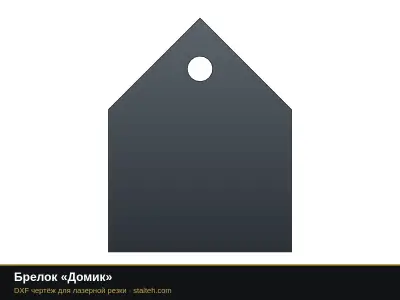

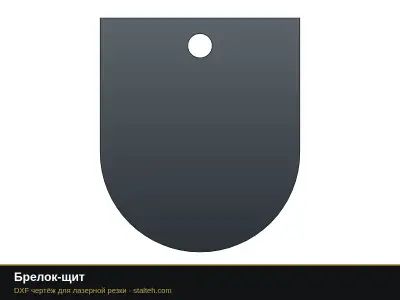

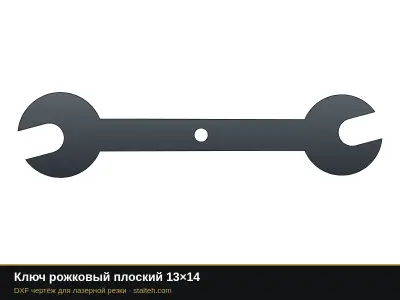

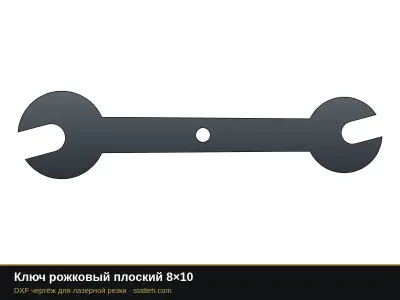

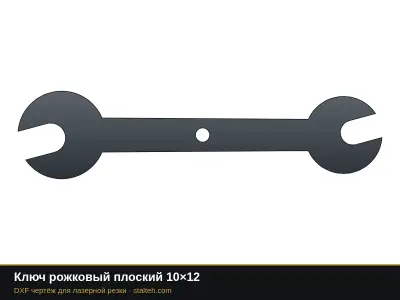

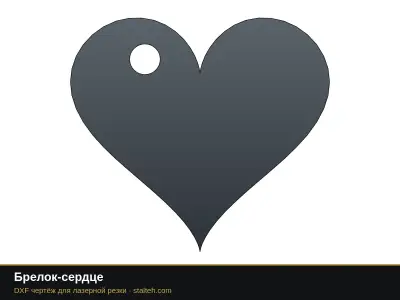

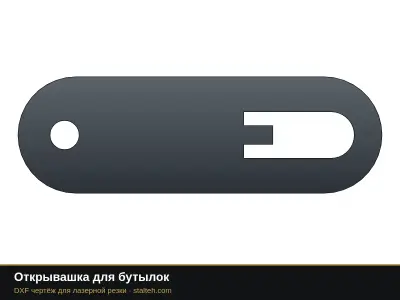

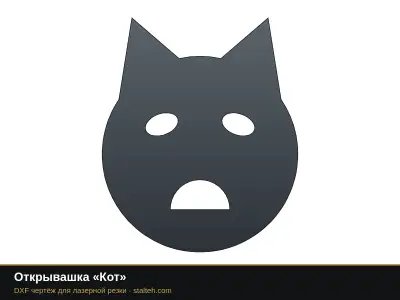

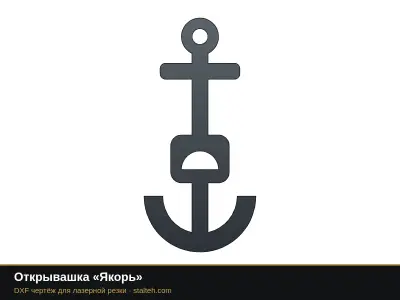

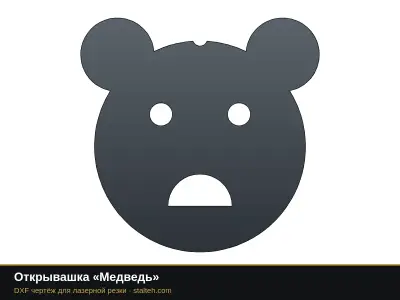

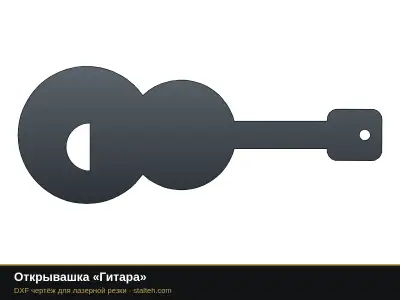

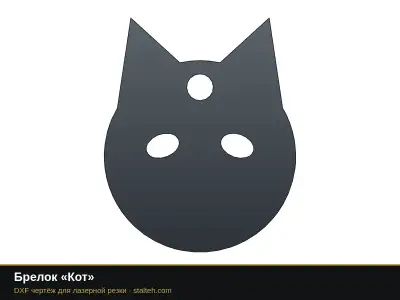

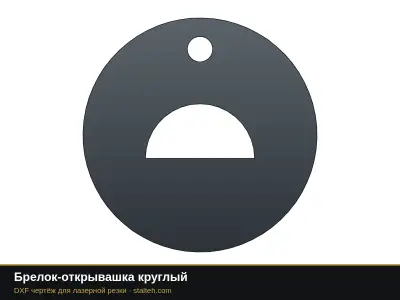

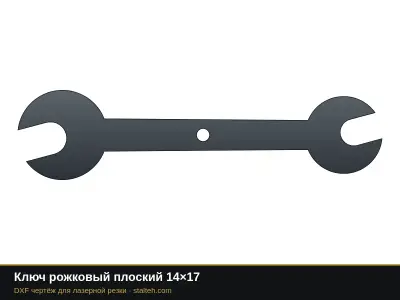

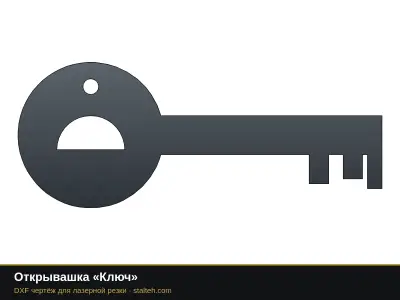

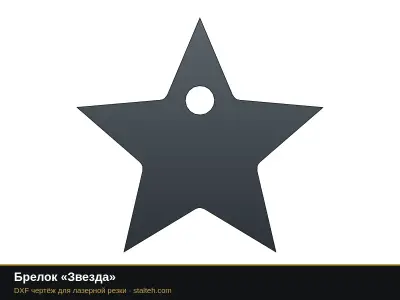

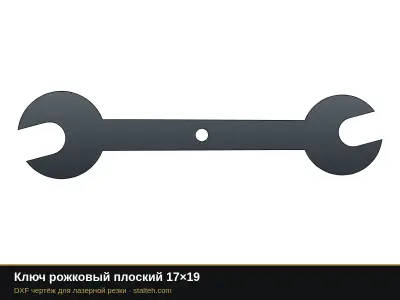

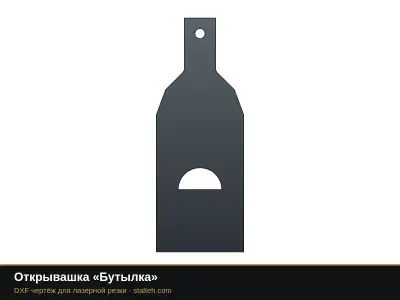

Открывашки для бутылок с плоской кромкой-зацепом: классика, мультикарта, ключ, рыба, гитара, бутылка, подкова, якорь, кот и медведь. Плоские рожковые, накидные и комбинированные ключи от 6 до 32 мм для похода, гаража и велосипеда, брелоки под гравировку.
Каталог: 56 изделий
Поиск по названию и разделы. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Какой ключ нужен под болт
Размер зева по стандартам на гайки и болты.
| Резьба | Размер ключа, мм |
|---|---|
| М5 | 8 |
| М6 | 10 |
| М8 | 13 |
| М10 | 17, по ISO 16 |
| М12 | 19, по ISO 18 |
| М14 | 22, по ISO 21 |
| М16 | 24 |
| М20 | 30 |
Плоский ключ из листа подходит для лёгких работ. Для затяжки с большим моментом нужен кованый инструментальный ключ.
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.

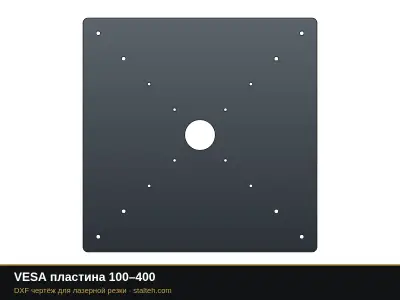

Мастерская и гараж

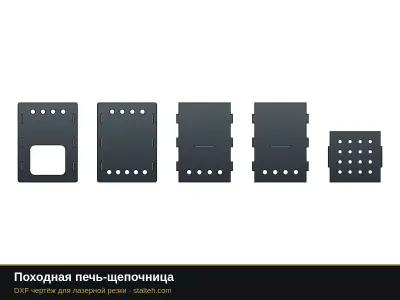

Туризм и авто: колышки, печь, лебёдка
Декор и изделия для дома

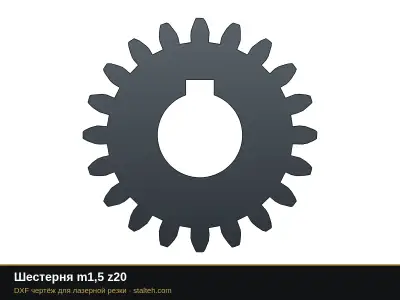

Шестерни и звёздочкиКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи можно бесплатно использовать для своих изделий и для заказа резки в любой компании. Публиковать чертежи на других сайтах, в группах и каналах можно только с активной ссылкой на stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. Публиковать чертежи на других сайтах, в группах и каналах можно только с активной ссылкой на stalteh.com.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 10 000 ₽.
