Прислать чертежи →DXF детали кранов-манипуляторов (КМУ) по моделям

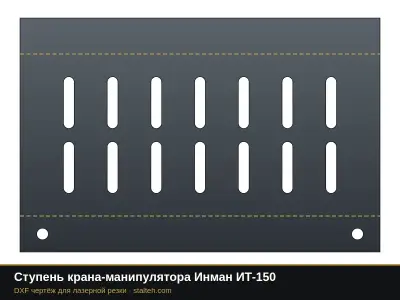

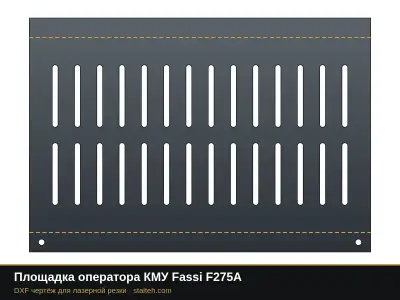

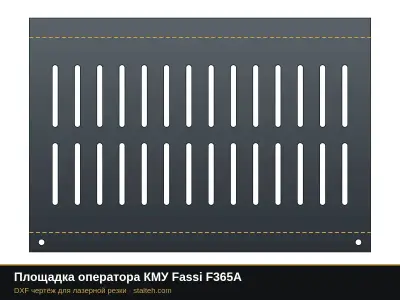

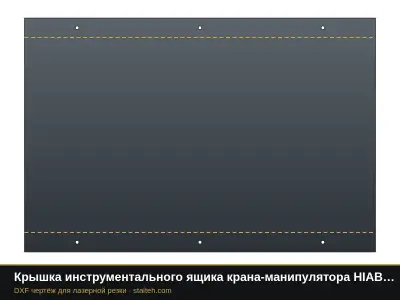

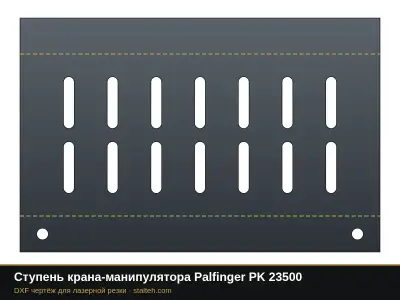

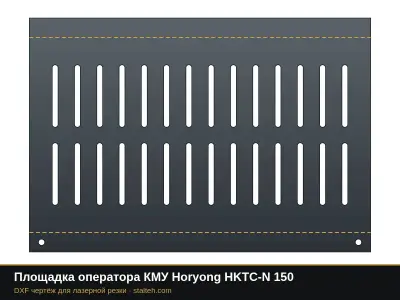

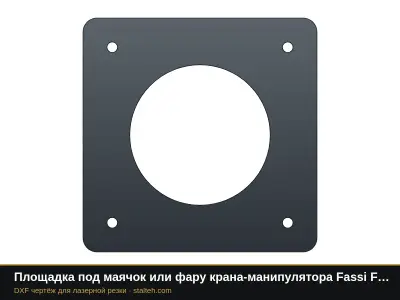

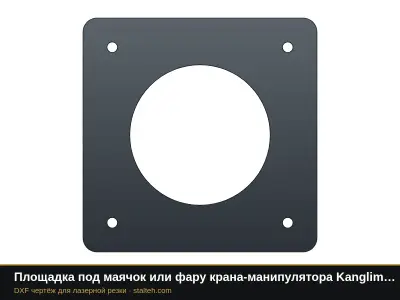

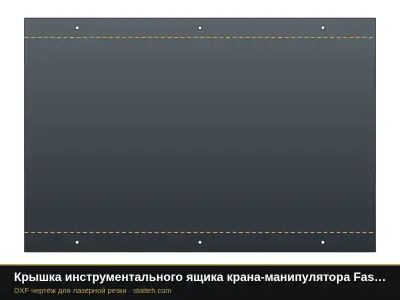

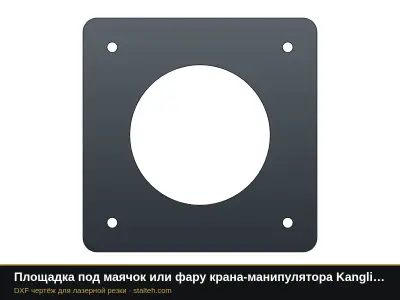

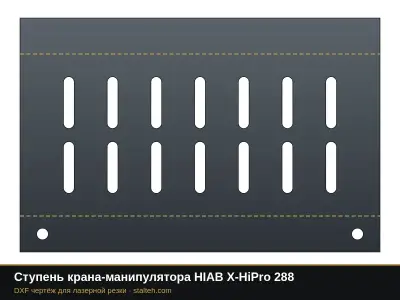

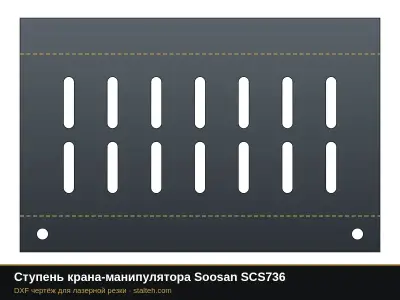

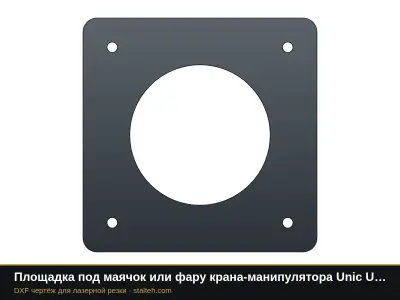

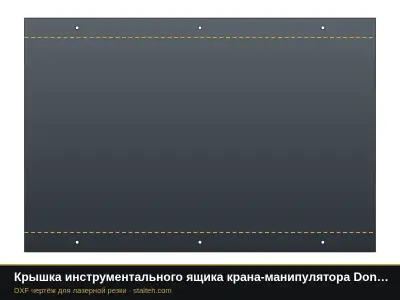

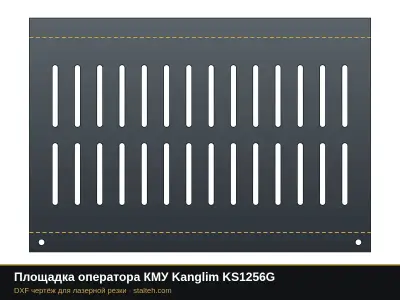

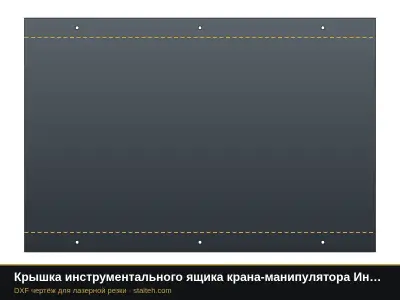

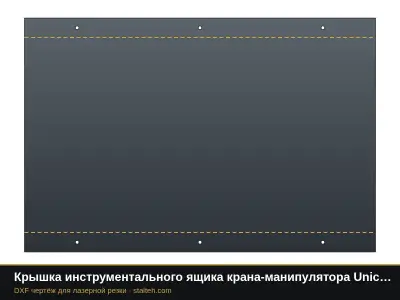

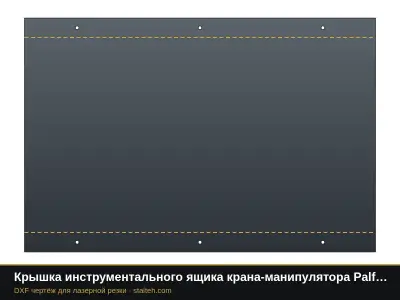

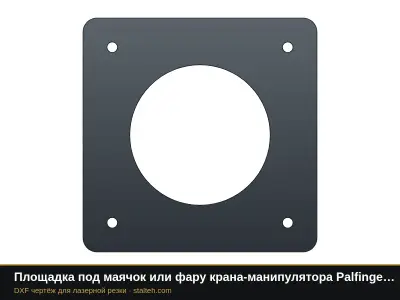

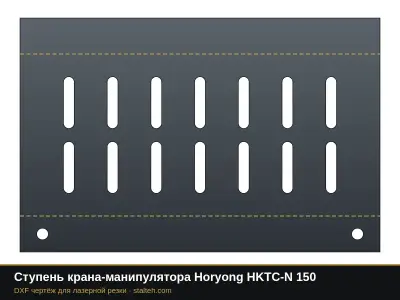

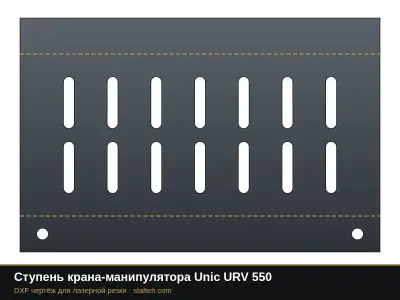

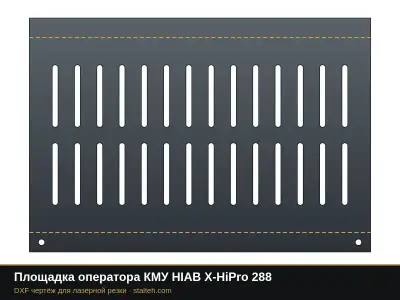

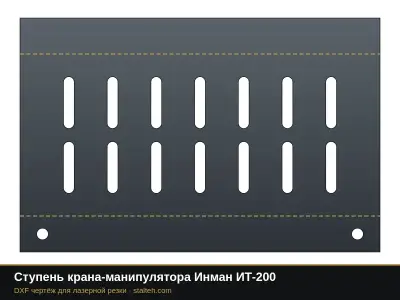

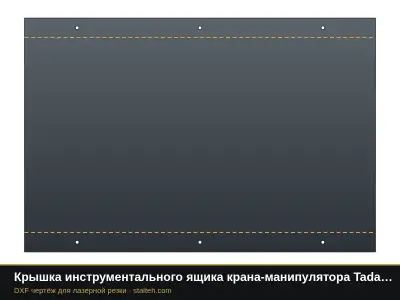

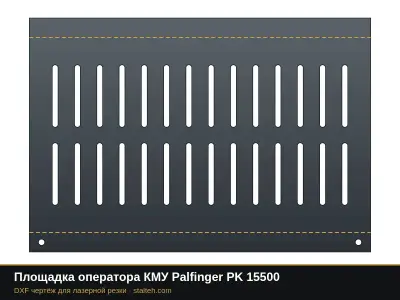

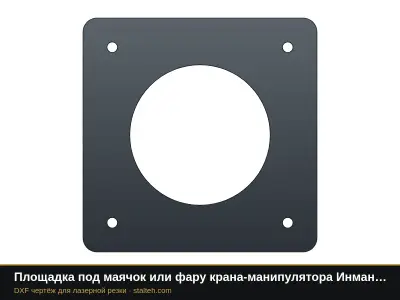

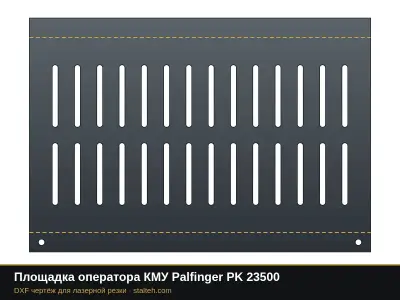

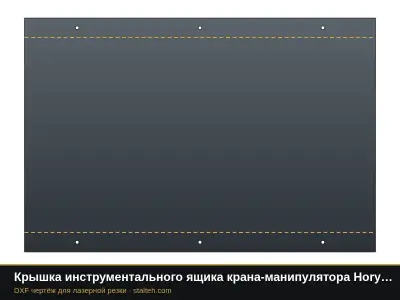

Чертежи сменных деталей для кранов-манипуляторов по маркам и моделям: площадки оператора, ступени, площадки под маячок и крышки инструментальных ящиков; детали стрелы, колонны и опор в каталог не входят. Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые: перед резкой сверьте их со старой деталью.
Каталог: 92 изделия
Поиск по названию. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.
Какие детали есть в разделе
Только детали, которые не несут нагрузку от крана.
В разделе только ненесущие детали: решётки окон, ступени, площадки, крышки ящиков, кронштейны брызговиков. Детали стрелы, выносных опор, противовесов, колонны и подкладки под опоры в каталог не входят: они рассчитываются под конкретный кран и требуют документации изготовителя. Размеры деталей типовые, сверьте по месту.
Детали кранов-манипуляторов по маркам
Как выбрать деталь, подобрать размер и сталь.
В разделе чертежи сменных деталей для кранов-манипуляторов: площадки оператора, ступени, площадки под маячок и крышки инструментальных ящиков; детали стрелы, колонны и опор в каталог не входят. Детали сгруппированы по маркам: КМУ. Выберите марку кнопкой над каталогом или наберите модель в поиске.
Как подобрать размер
Название техники указано для подбора, детали неоригинальные. Размеры по умолчанию типовые для класса техники и зависят от ковша, отвала и года выпуска. Перед резкой снимите старую деталь и сверьте длину, высоту, толщину, количество, шаг и диаметр отверстий. Все размеры меняются в генераторе.
Сталь и резка
Ножи, кромки и накладки режем из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard. Проушины и шайбы делаем из конструкционной стали. Лист до 200 мм, стол 8000×2500 мм. Минимальный заказ на резку 5 000 ₽.
Заказать готовые детали
Не хотите резать сами? Изготовим деталь под ключ: детали для спецтехники на заказ. Детали по маркам: .
Другие разделы
Подбор деталей по модели техники, Детали для спецтехники на заказ, общий каталог деталей спецтехники, гусеничные экскаваторы, мини-экскаваторы, колёсные и российские экскаваторы, фронтальные погрузчики, экскаваторы-погрузчики, мини-погрузчики, автогрейдеры, бульдозеры, самосвалы, седельные тягачи, лесовозы и сортиментовозы, тракторы и навесное, карьерные самосвалы, сочленённые самосвалы, карьерные экскаваторы, дробилки и грохоты, автокраны, гусеничные краны, износостойкие детали из листа.
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Гусеничные экскаваторы
Мини-экскаваторы
Колёсные и российские экскаваторы
Детали спецтехники: ножи ковша и отвалаКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Подойдёт ли деталь к моей технике?
Размеры по умолчанию типовые для класса техники. Сверьте длину, высоту, толщину, шаг и диаметр отверстий со старой деталью и задайте свои значения в генераторе.
Это оригинальные запчасти?
Нет. Название техники указано для подбора, чертежи подготовлены нами по типовым размерам.
Из какой стали резать нож?
Из износостойкой стали 400…500 HB: NM400, NM500, Magstrong, Quard, Powerhard.
Делаете ли фаску и зенковку?
Контур и отверстия режем на станке. Фаску на кромке и зенковку под потайные болты обсуждаем при заказе.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
