Прислать чертежи →DXF рыцари и средневековье: панно из металла

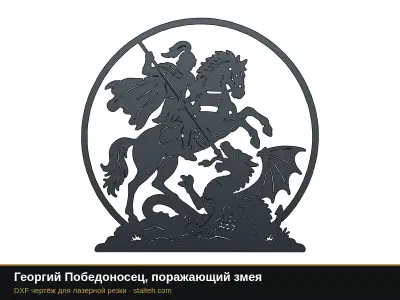

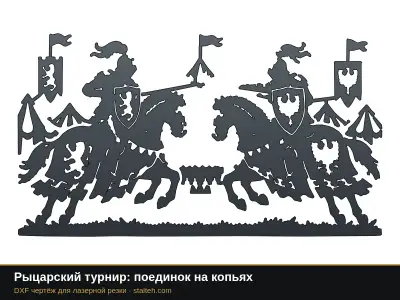

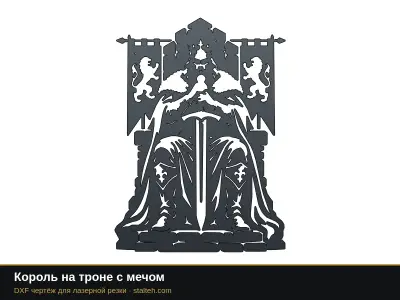

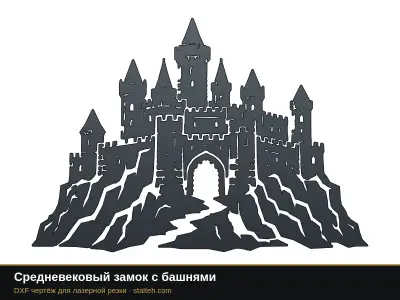

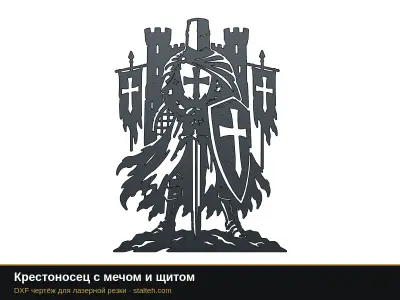

Рыцарь на боевом коне с копьём и щитом, Георгий Победоносец со змеем, замок с башнями на скале, крестоносец с мечом, рыцарский поединок на копьях и король на троне. Мощные силуэты для кабинета, бильярдной, бани, ресторана в замковом стиле и фасада дома. Каждое панно собрано в одну деталь, внутренние части держатся на перемычках.
Каталог: 6 изделий
Поиск по названию. Под каждым изделием ориентир стоимости резки с металлом.
Нажмите «DXF», чтобы скачать чертёж с размерами по умолчанию, или «Размеры и цена», чтобы изменить размеры и толщину.
Свои размеры, толщина и цена
Измените размеры выбранного изделия: чертёж и стоимость пересчитываются сразу.

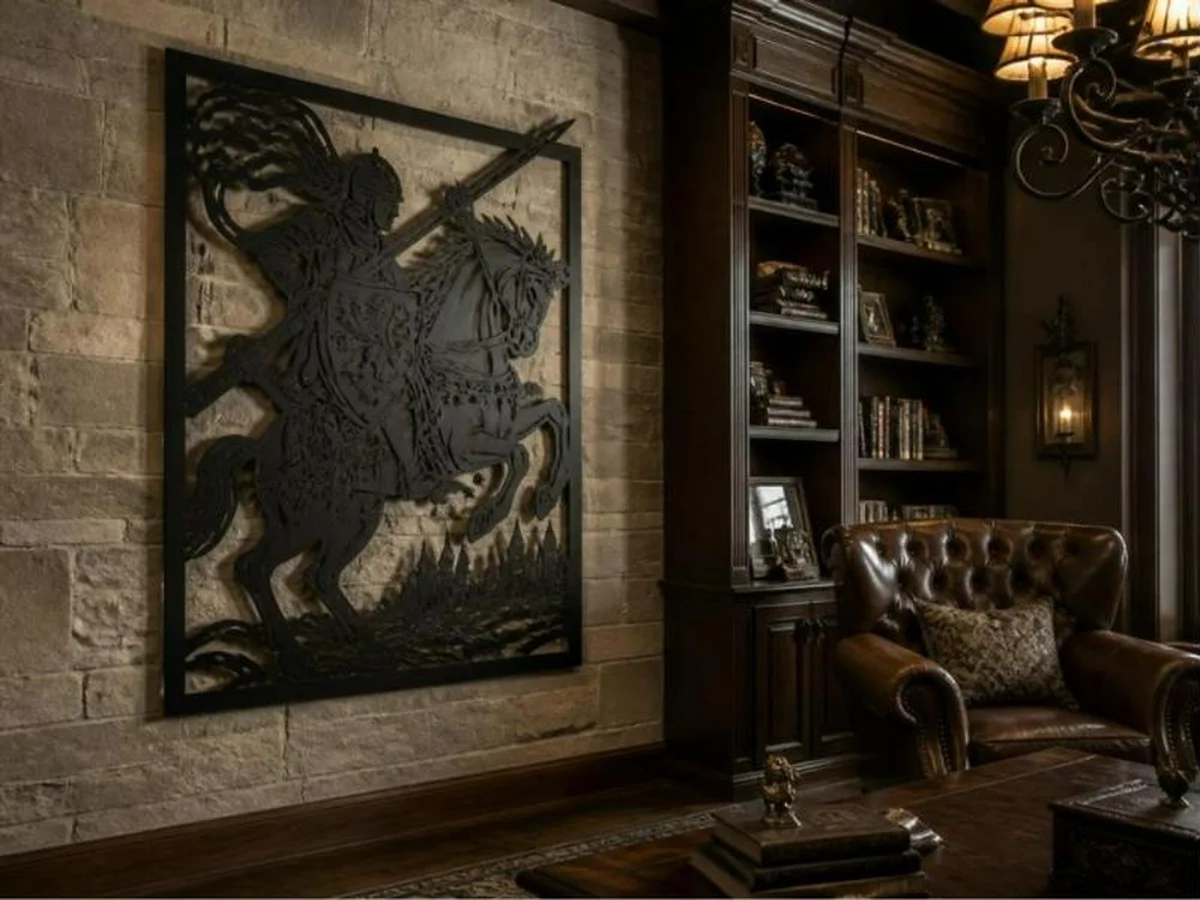

Как панно выглядят на стене
Нажмите «Открыть чертёж»: изделие откроется в генераторе, где можно задать размер и узнать цену резки.
Нужно большое панно, как на визуализации? Чертежи в каталоге упрощены, чтобы резаться в любом размере. Для панно 1–2 м дорабатываем детали: мускулатуру, складки одежды, перья, фон, рамку и подсветку, чтобы на стене оно выглядело реалистично. Эскиз согласуем с вами до резки. Панно крепится на дистанционные держатели, тень на стене даёт объём.
Средневековые панно из металла
Рыцари, замки и короли для интерьера.
Средневековые сюжеты выбирают для кабинета, бильярдной, бани, ресторана в замковом стиле и фасада загородного дома. В разделе рыцарь на боевом коне с копьём и геральдическим щитом, Георгий Победоносец, поражающий змея, замок с башнями на скале, крестоносец с мечом, рыцарский поединок на копьях и король на троне с мечом.
Исполнение
Панно режут из стали 2…3 мм и красят порошковой краской в чёрный, графит, бронзу или под старое железо. Для размера от 1200 мм берите лист 3 мм. На фасаде используйте нержавеющую сталь или кортен. Размер меняется в генераторе, ориентир цены пересчитывается сразу.
Похожие разделы
Посмотрите гладиаторов и античные статуи, руны и викингов, панно для спортзала и таблички для бани. Под ключ: панно из кортена, арт-объекты из металла.
Похожие разделы и готовые изделия
Соседние разделы каталога и изделия, которые мы изготавливаем под ключ.
Гладиаторы, Рим и Спарта
Руны, славянские и скандинавские символы
Место силы: спортзал и мотивация
Баня и сауна: таблички, вешалки, панноКак чертежи подготовлены под резку
Не просто рисунок, а деталь, которую можно вырезать с первого раза.
| Правило | Как сделано в каталоге |
|---|---|
| Нет выпадающих частей | внутренние контуры букв, цифр, иероглифов и силуэтов соединены с основным листом перемычками |
| Перемычка между вырезами | не меньше 1,5 мм и не меньше 0,9 толщины листа; у узоров задаётся в генераторе |
| Отступ от края | отверстия и вырезы не ближе той же перемычки к наружному контуру |
| Тонкие элементы | у силуэтов утолщены до 6 мм в масштабе 1000 мм, мелкие отверстия убраны |
| Отверстия под крепёж | в сплошных местах детали, не ближе 12 мм к краю при размере 1000 мм |
Что внутри DXF
Файл готов к резке без доработки.
| Параметр | Как устроен файл |
|---|---|
| Формат | DXF R12 (AC1009): открывается в AutoCAD, КОМПАС-3D, nanoCAD, LibreCAD, SolidWorks и программах раскроя |
| Единицы | миллиметры, масштаб 1:1 |
| Контуры | замкнутые отрезки и окружности; дуги разбиты на короткие отрезки, что подходит для лазерной и плазменной резки |
| Слои | 0 для реза, BEND для линий гиба, NAMES для подписей деталей в многодетальных изделиях |
| Права | чертежи бесплатны для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей ссылка на stalteh.com обязательна |
| Ссылка | в каждом файле есть комментарий с условием: при публикации, перепродаже, передаче или размещении чертежей укажите активную ссылку https://stalteh.com |
| Проверка | чертежи генерируются автоматически и предоставляются как есть; перед резкой проверьте размеры и посадки под свой металл. При заказе резки у нас проверяем файл бесплатно |
Другие разделы DXF каталога
Каждый раздел со своим генератором размеров.
Частые вопросы
Какой размер выбрать?
Для кабинета и бильярдной обычно 1000…1500 мм по большей стороне, турнир и замок смотрятся лучше от 1200 мм.
Можно ли добавить герб или фамилию?
Да. Пришлите эскиз герба или текст: подготовим общий DXF при заказе резки.
Это бесплатно?
Да. Чертежи можно скачать без регистрации и использовать для своих изделий и для заказа резки в любой компании. При любом использовании или распространении чертежей, в том числе на сайтах, маркетплейсах, в группах, каналах и каталогах, ссылка на stalteh.com обязательна.
Нужно ли ставить ссылку на сайт?
Использовать чертежи можно бесплатно. Условие одно: при любом использовании или распространении чертежей (публикация на сайте, в маркетплейсе, группе, канале, каталоге, передача клиентам) указывайте активную ссылку на stalteh.com. Без ссылки использовать чертежи нельзя.
Не выпадут ли детали при резке?
Нет. Внутренние участки соединены перемычками, перемычки и отступы от края не тоньше 1,5 мм и не тоньше 0,9 толщины листа. При уменьшении размера проверьте перемычки под свою толщину.
Можно ли изменить размер?
Да. Нажмите «Размеры и цена»: в генераторе на этой странице задайте размеры и толщину, чертёж и ориентир цены пересчитаются сразу.
Можно ли заказать резку?
Да. В генераторе нажмите «Запросить цену» или пришлите DXF на info@stalteh.com. Минимальный заказ на резку 5 000 ₽.
Цены по запросу: считаем по вашему проекту, количеству и покрытию. Цены и сроки фиксируются в коммерческом предложении и не являются публичной офертой. Значения калькулятора и таблиц ориентировочные; нагрузки, фундаменты и крепление на конкретном объекте определяет проектировщик.
